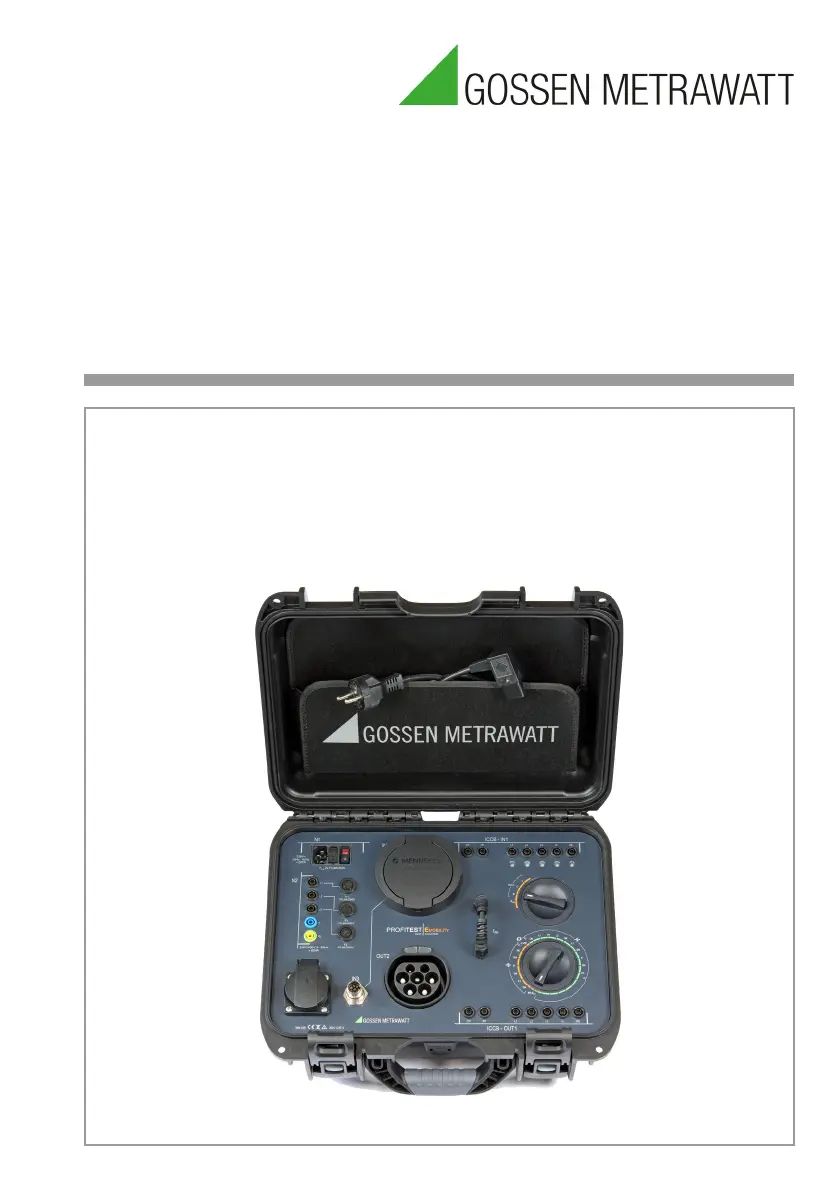

Operating Instructions
PROFITESTEMOBILITY
Adapter for Standards-Compliant Testing of Single and 3-Phase,
Mode 2 and 3 Charging Cables with Simulation of Faults
3-349-981-15
6/8.21
Important
Read carefully before use!
Keep on file for future reference!
Please observe the manufacturer‘s details
on the devices under test!
2 Gossen Metrawatt GmbH

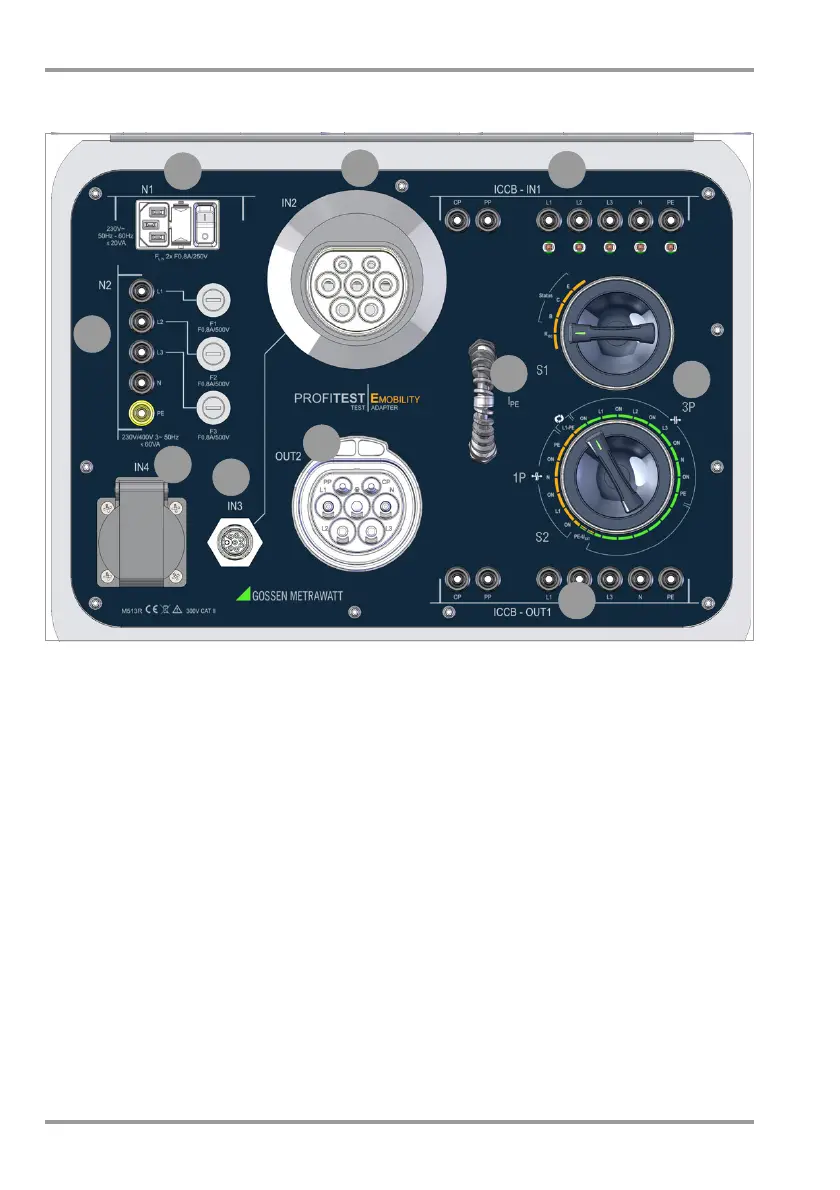

Connections Overview
1 N2: Input sockets for 3-phase mains
connection with the help of a CEE
adapter (16 A, 32 A with five 4 mm
safety sockets) and mains connection
fuses F1, F2 and F3 for the 3 phases
2 N1: Inlet plug for mains connection,
mains connection fuses F
LN
for L and N
3 IN2: Socket (MENNEKES) for connecting
a 3-phase, mode 3 charging cable
(charging station end) via a type 2
charging plug
4 ICCB-IN1*: Input sockets wired parallel to
connection sockets IN2, IN3 and IN4 for
connecting a test instrument for protec-
tive conductor and insulation measure-
ment
* ICCB = in-cable control box: control box inside
the mode 2 charging cable
5 Rotary selector switches (S1 and S2):
See description on page 3.
6 ICCB-OUT1*: Charging cable output sock-
ets wired parallel to OUT2 for connecting
a test instrument for protective conduc-
tor and insulation measurement
7 IN2: Socket (MENNEKES) for connecting
a mode 2 charging cable (vehicle end)
via a type 2 charging plug
8 IN3: Input socket in order to be able to
connect a charging cable with specific
plug per IEC 62196 or CEE plug
(charging station end) via adapter
9 IN4: Earthing contact input socket for
connecting the supply plug of a single-
phase, mode 2 charging cable (charging
station end)
10
I
PE
:
Loop for measuring protective con-
ductor current with a current clamp
transformer
1
2
3
4
5
6
7
8
9
10
PROFITESTEMOBILITY Connections Overview
