Sida 1/72

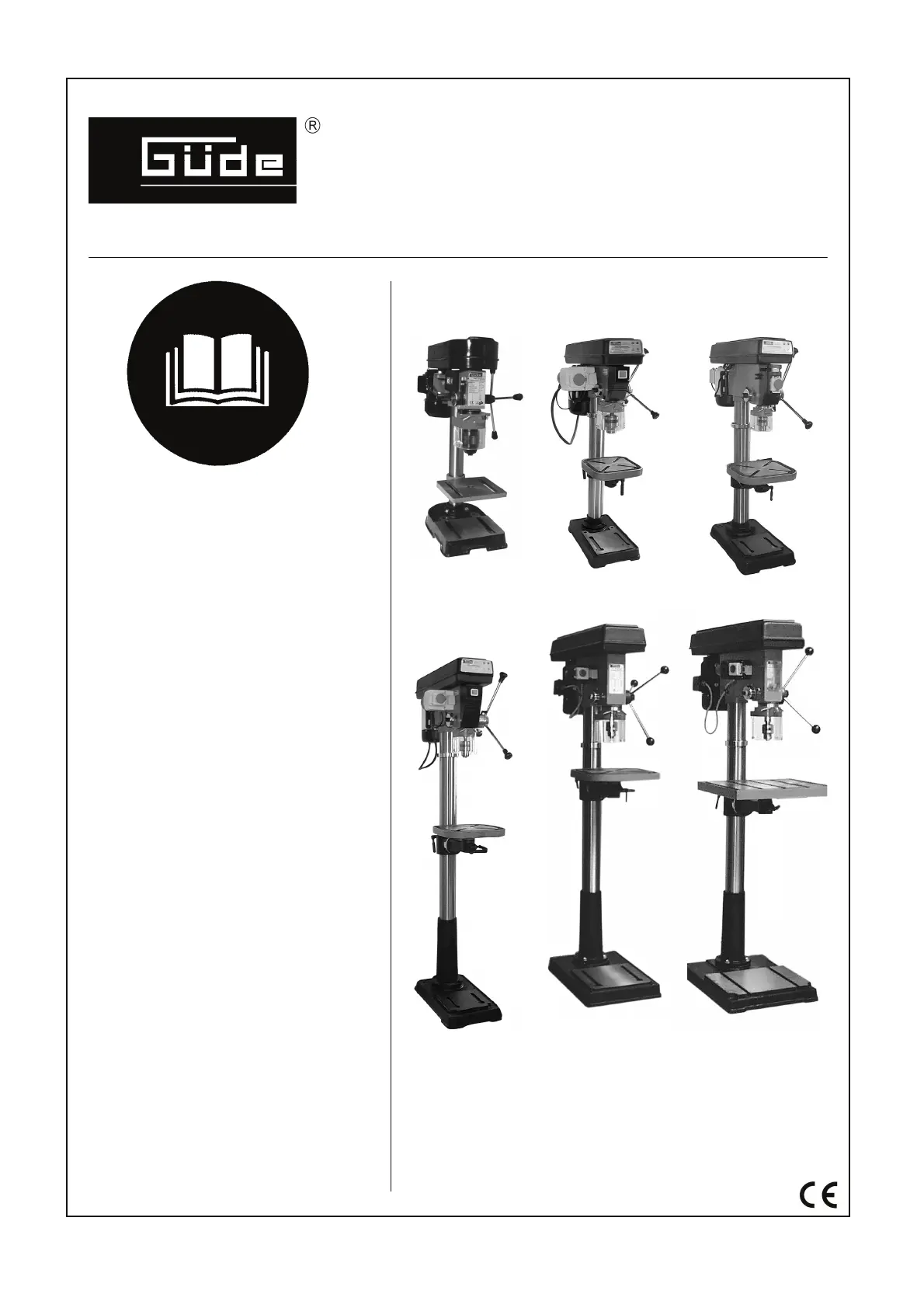

GTB/GSB

GTB 20

#55193/55194

GTB 13

#55120

GTB 16

#55190/55192

GSB 32 R+L

#55435

GSB 25 R+L

#55423

GSB 20

#55195/55197

Deutsch DE 2

Originalbetriebsanleitung

TISCHBOHRMASCHINE

English GB 17

Translation of original operating instructions

BENCH DRILL

Français F 35

Traduction du mode d’emploi d’origine

PERCEUSE D’ETABLI

Čeština CZ 53

Překlad originálního návodu k provozu

STOLNÍ VRTAČKA

Slovenčina SK 71

Preklad originálneho návodu na prevádzku

WIERTARKA STOTOWA

Nederlands NL 89

Vertaling van de originele gebruiksaanwijzing

TAFELBOORMACHINE

Italiano I 107

Traduzione del Manuale d’Uso originale

TRAPANO DA BANCO

Magyar H 125

Az eredeti használati utasítás fordítása

ASZTALI FÚRÓGÉP

Slovenščina SLO 143

Prevod originalnih navodil za uporabo

NAMIZNI VRTALNIK

Hrvatski HR 161

Prijevod originalnih uputa za uporabu

STOINA BUŠILICA

Bosanski BIH 179

Prijevod originalnih uptstava za upotrebu.

STOLNA BUŠILICA

Româneşte RO 197

Traducerea manualului de exploatare original

MAȘINA DE GAURIT CU MASA

Български BG 215

Превод на оригиналната инструкция

Настолна бормашина

Technische Daten

Modell GTB 13 GTB 16/5 GTB 16/5 R+L GTB 20/12 GTB 20/12 R+L

Anschluss: 230 Volt/50 Hz 230 Volt 400 Volt 230 Volt 230 Volt

Motorleistung: 180 Watt 600 Watt 600 Watt 800 Watt 800 Watt

Bohrfutter: 13 mm 16 mm 16 mm 16 mm 16 mm

Spindelhub: 50 mm 60 mm 60 mm 80 mm 80 mm

Konusaufnahme: MK 1/B16 MK 2 MK 2 MK 2 MK 2

Ausladung: 105 mm 126 mm 126 mm 178 mm 178 mm

Tischgröße: 164 x 164 mm 200 x 195 mm 200 x 195 mm 300 x 300 mm 300 x 300 mm

Fußplattengröße: 295 x 185 mm 348 x 210 mm 348 x 210 mm 456 x 270 mm 456 x 270 mm

Gesamthöhe: 580 mm 840 mm 840 mm 1065 mm 1065 mm

Spindeldrehzahl: 500-2500 U/min. 5 Stufen 12 Stufen 12 Stufen 12 Stufen

460-2480 U/min. 230-2470 U/min. 180-2740 U/min. 180-2740 U/min.

Artikel-Nr.: 55120 55190 55192 55193 55194

Modell GSB 20/12 GSB 20/12 R+L GSB 25 R+L GSB 32 R+L

Anschluss: 230 Volt 400 Volt 400 Volt 400 Volt

Motorleistung: 600 Watt 800 Watt 1100 Watt 1500 Watt

Bohrfutter: 16 mm 16 mm 3-16 mm 3-16 mm

Konusaufnahme: MK 2 MK 2 MK 3/B16 MK 4

Spindelhub: 80 mm 80 mm 120 mm 120 mm

Ausladung: 178 mm 170 mm 210 mm 255 mm

Tischgröße: 300 x 300 mm 255 x 255 mm 335 x 335 mm 423 x 475 mm

Fußplattengröße: 456 x 270 mm 430 x 255 mm 520 x 305 mm 450 x 580 mm

Gesamthöhe: 1610 mm 1610 mm 1670 mm 1720 mm

Spindeldrehzahl: 12 Stufen 12 Stufen 16 Stufen 12 Stufen

180-2740 U/min. 180-2740 U/min. 160-3000 U/min. 120-3480 U/min.

Artikel-Nr.: 55195 55197 55423 55435

Sicherheitsvorrichtung "Microschalter"

Die Bohrmaschine ist im Riemengehäuse mit einem Sicherheitsschalter ausgestattet. Wenn der

Gehäusedeckel geöffnet oder nicht richtig geschlossen ist, startet die Maschine nicht.

Sollten Sie Probleme bei starten der Maschine haben, prüfen Sie bitte immer den Microschalter auf

Funktion. Lassen Sie die Maschine jedoch nicht eingeschaltet und betätigen den Microschalter von Hand.

Dies kann zu schweren Verletzungen führen!

Allgemeine Sicherheitsvorschriften

Für den Betrieb der Maschine sind die einschlägigen Richtlinien der UVV (Unfallverhütungsvorschriften der

Berufsgenossenschaften), sowie die VDE und DIN-Richtlinien zu beachten. Jede mechanische und elektrische

Veränderung der Maschine, die nicht den geltenden Richtlinien entspricht, birgt erhebliche Unfallgefahren.

1. LESEN und machen Sie sich mit dieser gesamten Betriebsanleitung bekannt. Lernen Sie

die Anwendungen der Maschine, die Beschränkungen und möglichen Gefährdungen.

2. VERWENDEN SIE KEINE ELEKTRISCHEN GERÄTE in Räumen mit hoher

Luftfeuchtigkeit und setzen Sie diese niemals den Witterungseinflüssen aus.

3. VERWENDEN SIE KEINE strombetriebenen Maschinen in Gegenwart entzündbarer Flüssigkeiten

oder Gase.

4. Halten Sie Ihren Arbeitsbereich IMMER sauber und gut beleuchtet. ARBEITEN SIE NICHT auf

Bodenflächen, die durch Sägespänen oder Öl rutschig sind.

5. HALTEN SIE ZUSCHAUER IN EINEM SICHERHEITSABSTAND VON dem Arbeitsbereich entfernt, besonders

wenn das Werkzeug arbeitet.

6. VERWENDEN SIE DIE MASCHINE NICHT zu einer Arbeit, zu der diese nicht bestimmt ist.

7. ZIEHEN SIE SICH SICHERHEITSMÄSSIG AN. TRAGEN SIE KEINE lose Kleidung,

Handschuhe, Krawatten oder Schmuck (Ringe, Uhren), wenn das Werkzeug arbeitet.

Bei langen Haaren, in der Nähe bewegter Maschinenteile, Haarschutz tragen !

(Haarnetz, Mütze, Kopftuch). Schutz gegen Mitnahmegefahr durch den Bohrer oder das

Bohrfutter.

8. TRAGEN SIE EINE GESICHTSMASKE ODER EINE STAUBMASKE. Bohrbetrieb erzeugt Staub.

9. Entfernen Sie IMMER den Netzstecker aus der Steckdose, wenn Einstellungen vorgenommen werden,

Teile ausgewechselt, Reinigung oder Arbeit am Werkzeug vorgenommen wird.

10. VERMEIDEN SIE ZUFÄLLIGE INBETRIEBNAHMEN. Versichern SIE sich, dass der Stromschalter in der „Aus-

“Stellung ist, bevor Sie den Stecker in die Steckdose führen.

11. ENTFERNEN SIE EINSTELLUNGSWERKZEUG. GEHEN SIE IMMER SICHER, dass alle Werkzeuge von der

Bohrmaschine entfernt sind, bevor Sie die Maschine einschalten.

12. LASSEN SIE EIN WERKZEUG NIE OHNE AUFSICHT LAUFEN. Stellen Sie den

Stromschalter auf „AUS“. VERLASSEN Sie das Werkzeug NICHT, bis es vollkommen

stillsteht.

Zusätzliche allgemeine Sicherheitsvorschriften

13. TRETEN SIE NICHT ZU NAH AN DIE MASCHINE HERAN. Wahren Sie jederzeit einen

angemessenen Sicherheitsabstand und achten Sie auf einen festen Stand. Tragen Sie gegen Öl widerstandsfähiges,

gummibesohltes Schuhwerk. Halten Sie den Fußboden frei von Öl, Schrott Ausschuss und anderen Bruchstücken.

14. WARTEN SIE DIE WERKZEUGE ORDENTLICH. Halten Sie die Werkzeuge IMMER sauber und in guter

Arbeitsordnung.

15. PRÜFEN SIE BESCHÄDIGTE TEILE. Prüfen Sie bewegliche Teile auf Fluchtung, auf Klemmen, mögliche

Bruchstellen, unsachgemäße Montage oder jegliche andere Bedingungen, die ihren Betrieb beeinflussen können.

Jedes beschädigte Teil sollte ordnungsgemäß repariert oder ersetzt werden.

16. SICHERN SIE DIE WERKSTATT GEGEN ZUTRITT VON KINDERN. Verwenden Sie Vorhängeschlösser,

Hauptschalter und entfernen Sie immer die Bohrfutterschlüssel.

17. BETREIBEN SIE DIE MASCHINE NIE unter Einwirkung von Drogen, Alkohol oder Medikamenten, die die Fähigkeit

zum ordentlichen Umgang mit dem Werkzeug beeinflussen könnten.

Produktspecifikationer

Varumärke:	Gude
Kategori:	Borrmaskin
Modell:	GSB 32
Produkttyp:	Pelarborrmaskin
Vikt:	119.6 g
Bredd:	475 mm
Djup:	560 mm
Höjd:	1700 mm
Rotationshastighet (max):	2880 RPM
Rotationshastighet (min):	110 RPM
Effekt:	1500 W
Vikt inkl. förpackning:	125.6 g
AC-inspänning:	400 V
Växelström Frekvens:	50 hz
Ljudnivå Lc IEC:	68 dB
Borrbordets storlek:	425 x 475 mm
