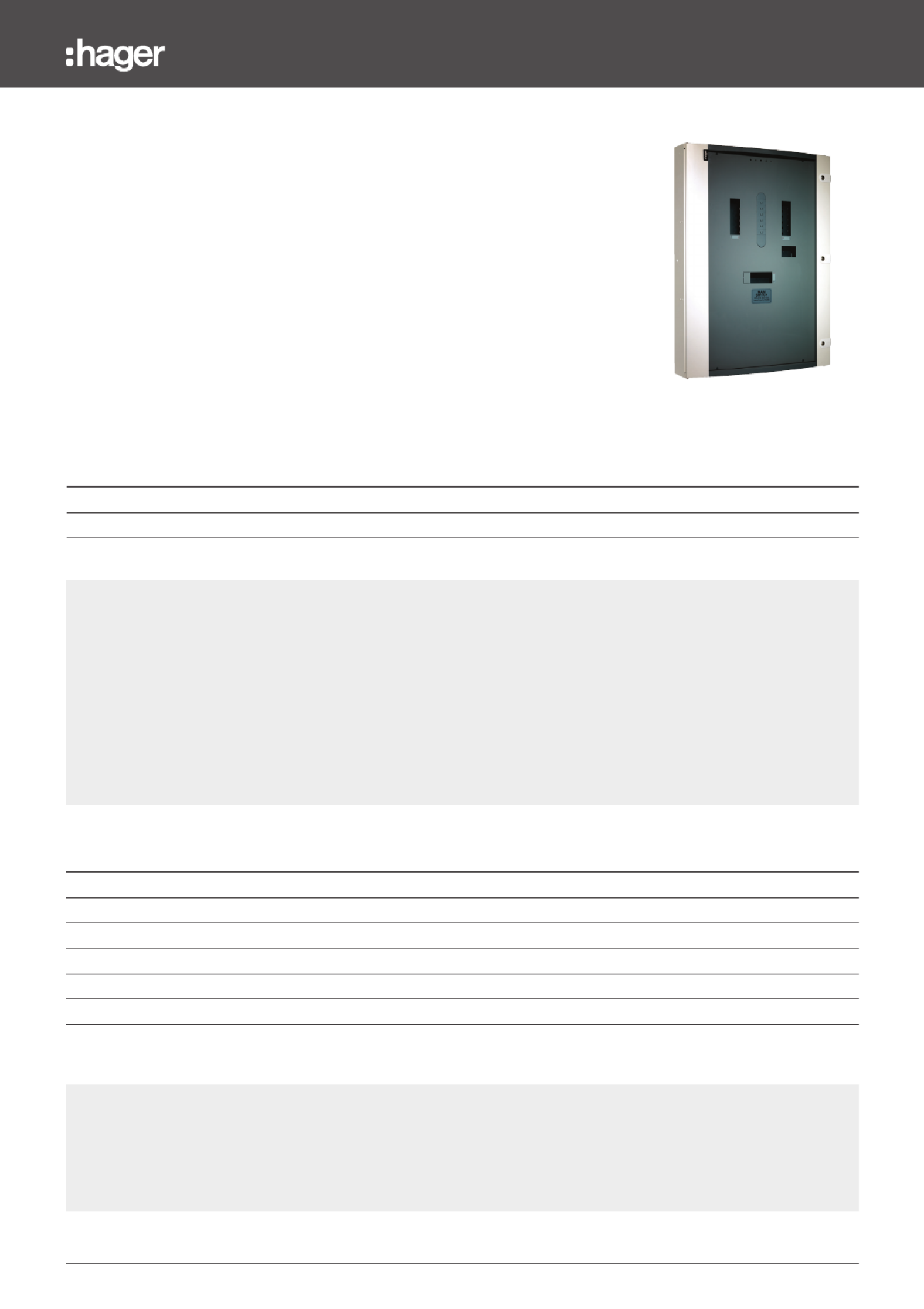

Hager Ltd. Hortonwood 50, Hortonwood, Telford, TF1 7FT / 01952 675 675 1
Invicta 3 Panelboard
630A / 800A
Invicta 3 Panelboard
630A / 800A
A panelboard with 630A/800A incoming and
125A/250A outgoing and a choice of glazed or
plain door.
Characteristics Invicta 3 Panelboards (630A/800A Incoming 125A Outgoing)
- Comprises of IP3XD enclosure, pan assembly, neutral bar and earth
bar.
- Conforms to BS EN 61439-2. InA = 630/800A, Inc = 125A, Icc = 50kA.
- Supplied without incoming kit, one of the incomer kits listed must be
used.
- Form 3B type 2 using outgoing terminal shield (form 3A without
terminal shield).
- Removable gland plates are provided top and bottom for ease of
installation.
- Switch Disconnector: 630A/800A, MCCB: 400A/630A, Direct
connection: 800A.
- Incoming cable lugged via M12 hexagonal bolt.
Cable Capacity Incomers & Outgoers
- Incomers: 400A: 2 x 240mm², 630A: 2 x 240mm² / 2 x 300mm².
- Outgoers: Single pole up to 125A - 70mm² exible, 95mm² solid, Triple
pole up to 250A - 150mm² exible.
Outgoing MCCBs
- Adjustable thermal options on triple pole.
Characteristics Invicta 3 Panelboards (630A/800A Incoming 125A/250A Outgoing)
- These boards will accept a range of MCCB frame sizes: 125A frame:
16-125A single pole/triple pole, 250A frame: 80-250A
- Triple pole only
- InA = 630/800A, Inc = 250A, Icc = 50kA.
Description
Invicta 3 Panelboards (630A/800A Incoming 125A Outgoing) Cat ref. Plain
Door
Cat ref. Glazed
Door
8 Triple Pole Ways 630A Panelboard JF608B JF608BG
12 Triple Pole Ways 630A/800A Panelboard JF812B JF812BG
18 Triple Pole Ways 630A/800A Panelboard JF818B JF818BG
The panelboard conforms to BS EN 61439-2 providing an efcient solution
for electrical distribution in commercial and industrial applications.
Outgoing moulded case circuit breakers from the x160 ranges are utilised
in this board.
Invicta 3 Panelboards (630A/800A Incoming 125A/250A Outgoing)
Cat ref. Plain
Door
Cat ref. Glazed
Door
6 Triple Pole Ways Panelboard (2 x 250A + 4 x 125A) JF60204B ¹ JF60204BG
1
8 Triple Pole Ways Panelboard (2 x 250A + 6 x 125A) JF80206B JF80206BG
8 Triple Pole Ways Panelboard (4 x 250A + 4 x 125A) JF80404B JF80404BG
12 Triple Pole Ways Panelboard (2 x 250A + 10 x 125A) JF80210B JF80210BG
12 Triple Pole Ways Panelboard (4 x 250A + 8 x 125A) JF80408B JF80408BG
18 Triple Pole Ways Panelboard (4 x 250A + 14 x 125A) JF80414B JF80414BG
18 Triple Pole Ways Panelboard (6 x 250A + 12 x 125A) JF80612B JF80612BG
1 Max allowed incomer of 630A on this panelboard
