Sida 1/4

6LE004059A

auto

test

lux

1 min

1 h

20 min

Adr

2,5 m

6 m

1 m

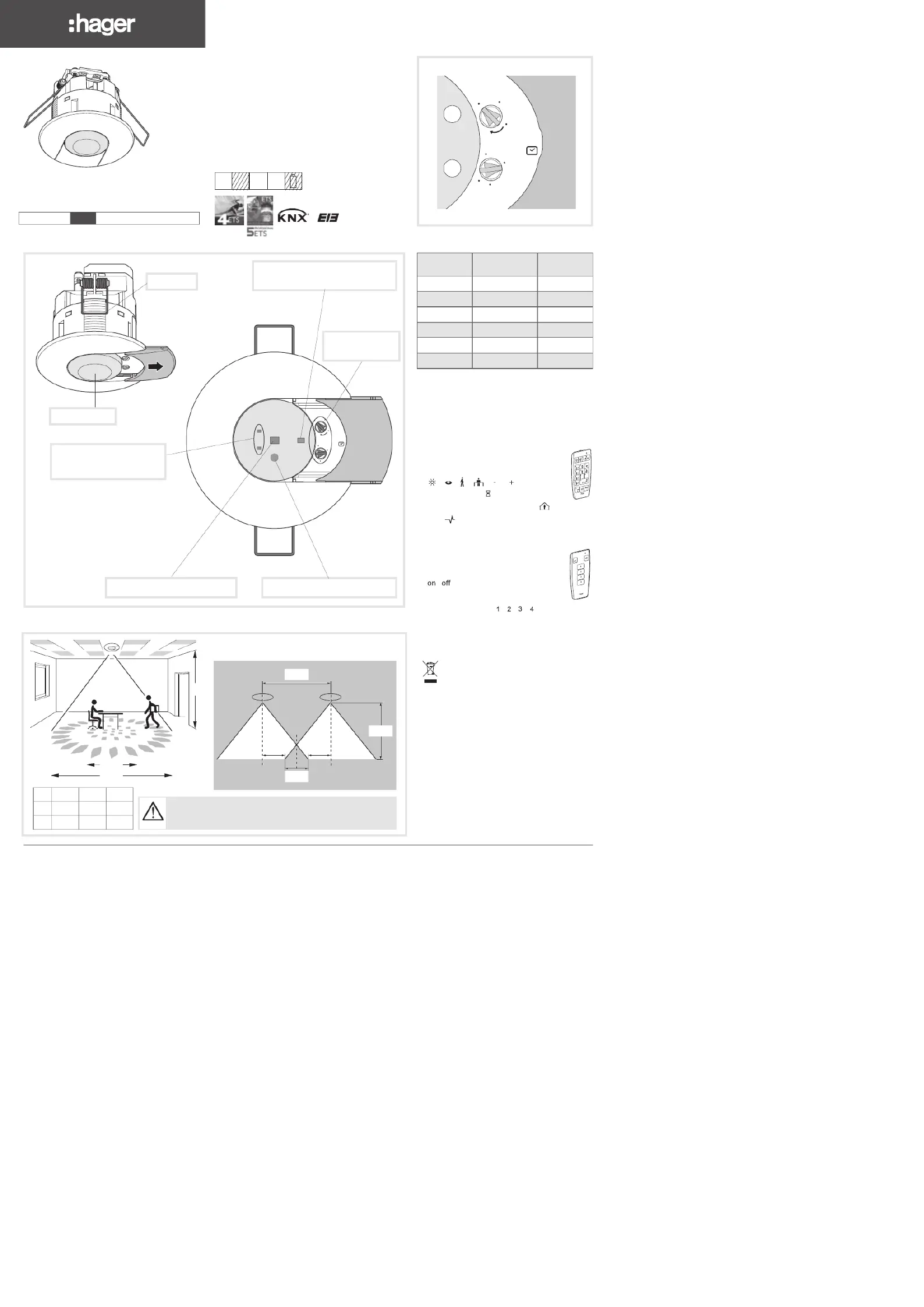

Beskrivning

Givare för ljusstyrkemätning

(under skyddslinsen)

Avkä nningslins

Fä stfjä drar

Lysdiod fö r testvalidering,

KNX-adressering och IR-

mottagning

IR-givare (avkänning) IR-mottagare (fjärrkontroller)

Potentiometer

och

Avkänningsområden

Överlappning

h2,5m 3m 3,5m

x5m 5m 5m

y7m 8m 9m

Y-värden ges för sidoavkänning.

Avkänningsområdet kan reduceras vid förﬂyttning mot

detektorn.

Inställningar

* Noggrannheten vid ljusstyrkemätning (lux)

påverkas av omgivningen (inredning, golv,

väggar...). Vid behov bör nivån justeras med

potentiometern eller fjärrkontrollen.

Ljusstyrkans storleksordning

auto

test

lux

1 min

1 h

20 min

Adr

Fjärrkontroll för inställningar

När potentiometern beﬁ nner sig i ”själ-

vtest”, kan fjärrkontroll EE807 justera

följande parametrar :

- Ljusstyrkenivåer i lux

(

)

- Tidsfördröjning ( )

- Avkänning av närvaro/frånvaro

- Start

- Direkt/ indirekt belysning.

Användarens fjärrkontroll :

EE808 användarens fjärrkontroll ger

användarna möjlighet att :

- Tända / släcka ljuset (kort intryckning),

(

)

- Få ljuset att variera (lång intryckning >

0,5 sek.)

- Kontrollera scener

En kort intryckning kallar tillbaka en ljusstyrke-

nivå och en lång intryckning (> 0,5 sek.) lagrar

en ny i minnet.

Potentio-

meterns läge

Ungefärligt

värde i lux *

Tillämpning

självtest fördeﬁnierat

1 200 Korridor

>1 ... 2 < > 200 ... 400 <

2 400 Kontoren

>2 ... On < > 400 ... 1000 <

On 1000 Kontoren

TCC521E

tebis

RFTP

230V~

Bus

30 V

1 6LE004059A

Närvarodetektor DALI/DSI

med KNX anslutning

Bruksanvisning

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen

anger att den inte bör sorteras tillsammans med

annat hushållsavfall när dess livstid är över. Till

förebyggande av skada på miljö och hälsa bör

produkten hanteras separat för ändamålsenlig

återvinning av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsälja-

re som sålt produkten eller sin kommun för vidare

information om var och hur produkten kan åter-

vinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören

samt veriﬁ era angivna villkor i köpekontraktet.

Produkten bör inte hanteras tillsammans med an-

nat kommersiellt avfall.

Användbar i hela Europa

och i Schweiz

När detektorn har aktiverats så förblir ljuset

tänt så länge närvarodetektering sker och

under inställd tidslängd.

Så snart detektorn släckt ljuset krävs en ny

intryckning på tryckknappen eller på fjärr-

kontrollen för att tända upp ljuset igen.

Start

En av detektorns parametrar ger möjlighet att

välja ljusstatus vid start (vid strömtillslag).

Vid igångsättning blinkar den gröna eller den

röda lysdioden.

Denna parameter aktiveras och avaktiveras

och kan ändras med fjärrkontroll EE807.

Vid start fungerar inte detektorn och ljussta-

tusen deﬁnieras av inställningen:

• PÅ : ljuset lyser omedelbart upp i 30 sekun-

der efter strömtillslag (slutet relä).

Vid detektering (i automatiskt driftläge) förblir

ljuset tänt under förinställd tidslängd; annars

slocknar ljuset.

• AV : efter starten fungerar detektorn enligt

valt driftläge.

DALI/DSI avkänning

Den gröna lysdioden blinkar om en DALI-

belastning blir igenkänd.

Den röda lysdioden blinkar vid fel på DALI-

eller DSI-bussen (kabelanslutningsfel,...).

Ljusreglering

Detektorerna som är förbundna med DALI eller

DSI ballaster erbjuder funktioner för ljusregle-

ring. Använt protokoll känns automatiskt igen.

Reglerpotentiometrar ger möjlighet att deﬁniera

närvarodektorns driftläge.

• Driftläge 1 : aktiv reglering i auto läge

• Driftläge 2 : aktiv reglering med lokalt bör-

värde

• Driftläge 3 : inaktiv reglering

Driftläge 1 Driftläge 2 Driftläge 3

Aktiv

reglering

Aktiv

reglering

inaktiv

reglering

auto

test

lux

auto

test

lux

auto

test

lux

Driftläge 1 : aktiv reglering i auto läge.

Vid detektering reglerar DALI-utgången belys-

ningsnivån genom att använda börvärdet som

deﬁnierats med tryckknappens ingång eller

med fjärrkontrollen. Detta börvärde lagras i

minnet som grundvärde.

Börvärdet är grundinställt till 400 lux.

Utgången styrs under regleringstiden på

potentiometer .2

Driftläge 2 : aktiv reglering med lokalt börvärde

Vid detektering reglerar DALI-utgången belys-

ningsnivån genom att använda börvärdet som

deﬁnierats av potentiometer eller av fjärr1-

kontrollen.

Denna nivå kan ändras tillfälligt av tryckknap-

pen. I detta fall är belysningsnivån fast.

Utgången styrs under regleringstiden på

potentiometer .2

Driftläge 3 : inaktiv reglering

Under närvaron styr detektorn sin utgång med

fördeﬁnierad nivå (grundinställning: 100%) som

kan ändras med en tryckknapp eller med fjärr-

kontrollen.

Utgången styrs under regleringstiden på

potentiometer .2

När fördröjningstiden har gått växlar utgången

till en miniminivå under 15 minuter innan den

stängs av.

Användning av statusändring på utgången

En ansluten KNX-tryckknapp ger möjlighet att

ändra utgångens status. Med korta intrycknin-

gar ändras utgångens status för en tid som

inställts på potentiometer 2.

Långa intryckningar används för att ändra

börvärdets nivå.

Produktens presentation och drift-

principer

Detektor TCC521E är en närvarodetektor som

gör det möjligt att känna av rörelser av klent

omfång (rörelse från kroppen eller arm).

Avkänning sker med hjälp av en pyroelektrisk

givare som sitter under avkänningslinsen.

Givaren mäter kontinuerligt upp omgivande

ljusstyrka och jämför den med en nivå fördeﬁ-

nierad på potentiometer med hjälp av fjärr1-

kontroll EE807 eller med ETS-parametern.

Denna produkter ingår i Tebis-

installationssystemet.

Konﬁguration

• S-läge ETS: tillämpningsprogram STCC521E.

Databas och beskrivning ﬁnns att tillgå hos

konstruktören.

Fysisk adressering

Sätt potentiometer 2 på "Adr.", den röda

lysdioden lyser upp. För att lämna denna

funktion, placera potentiometern på något

annat värde.

Fonktioner

• En kanal för kontroll av ljuset över KNX/EIB-

bussen.

• Kontroll av driftlägen närvaro/frånvaro

• Inställning av tidsfördröjning och av lux-nivån

via ETS eller med fjärrkontroll EE807

• Zongruppering: detektorn från ena rummet

kan tända ljuset i korridoren bredvid eller

tvärtom.

• 2 övervaknings kanaler (arbetar självständigt

med separat mätning av ljusnivån).

Inställningar

Ljusstyrkenivå och avkänningstid är justerbara

med hjälp av potentiometrar eller med fjärr-

kontroll (EE807) eller via ETS.

Testläge

Detta läge ger möjlighet att validera avkänning-

sområdet.

För att välja detta driftläge, placera potentiometer

i läge ”självtest".

Den gröna eller röda lysdioden bakom avkän-

ningslinsen lyser upp i 2 sekunder efter avkännin-

gen.

Om den röda lysdioden lyser upp, så ligger

uppmätt ljusstyrka under inställningsvärdet.

Om den gröna lysdioden lyser upp, så ligger

uppmätt ljusstyrka över inställningsvärdet.

Efter varje avkänning återaktiveras testläget

i 2 minuter.

Utgången (KNX och DALI belastning) slås om

under 2 sekunder efter varje avkänning.

Det går även att använda fjärrkontroll EE807 för

att aktivera detta läge.

Driftlägen

Detektorn har 2 driftlägen:

- automatiskt (närvaro),

- halvautomatiskt (frånvaro)

Ljusstyrkegivarens uppstart och aktivering kan deﬁ-

nieras för varje driftläge.

Dessa driftlägen gäller för alla 2 reglerlägen.

En KNX-tryckknapp som är kopplad till detektorn

ger möjlighet att kasta om belysningsutgångens

status.

Denna status behålls under en tid som regleras av

potentiometer 2 eller med hjälp av fjärrkontroll

EE807.

Automatiskt driftläge

I detta läge styrs ljuset av en rörelse inom avkän-

ningsområdet och omgivande ljusstyrkenivå.

Vid närvarodektering när ljusstyrkenivån ligger

under inställt tröskelvärde, håller detektorn ljuset

tänt under inställd tidslängd.

Så snart detektorn släckt ljuset behövs en ny

avkänning så länge omgivande ljusstyrkenivå ligger

under den inställda tröskeln.

Det går att ändra valt driftläge med hjälp av fjärr-

kontroll EE807 (detektorn är grundinställd till auto-

matiskt driftläge).

Halvautomatiskt driftläge

I detta driftläge ska detektorn aktiveras med en

KNX-tryckknapp eller med fjärrkontroll EE808.

En avkänning kopplar inte in produkten.

När produkten har aktiverats, tänder den ljuset

under inställd tidslängd och vid varje detektering

återstartas tidsfördröjningen.

Åtgärd Inställningar Potentiometer

Använd (fabrik-

sinställda) Auto-

inställningar eller

gör inställningarna

med fjärrkontrollen

eller via ETS för att

automatiskt tända

belysningen under

en bestämd tidsin-

tervall.

Auto inställningar

Sätt lux-potentiometern på ”självtest”.

Inställningarna är fördeﬁnierade :

Lux = 400,

tid = 20minuter

: testläge i 2 minuter

EE807 fjärrkontrollens inställningar

(spärrade manuella inställningar).

auto

test

lux

Ljuset lyser auto-

matiskt under en

bestämd tidsinter-

vall.

Montörens inställningar

auto

test

lux

1 min

1 h

20 min

Adr

Testa och validera

avkänningsområdet.

Testläge

Flytta potentiometer till ”självtest”.1

I detta läge får fjärrkontroll EE807 användas.

auto

test

lux

auto

test

lux

KNX-adressering

Flytta potentiometer till "Adr." eller använd 2

fjärrkontroll EE807 (lång intryckning >5 sek på

tangent SET).

1 min

1 h

20 min

Adr

Apparaten får bara monteras

av en installationselektriker enligt

gällande normer.

2 6LE004059A

Indstillinger

auto

test

lux

1 min

1 h

20 min

Adr

6LE004059A

auto

test

lux

1 min

1 h

20 min

Adr

2,5 m

6 m

1 m

Beskrivelse

Lyssensor

(under detektionslinsen)

Detektionslinse

Monteringsfjedre

Bekræftelseslysdiode til

test, KNX-adressering og

infrarød modtagelse

Infrarød sensor (detektion)

Infrarød modtager (fjernbetjening)

Potentiometer

Detektionsområder

Overlapning

h2,5m 3m 3,5m

x5m 5m 5m

y7m 8m 9m

Y-værdierne gælder vinkelret på sensoren.

Sensorfølsomheden kan mindskes, hvis man bevæger

sig hen mod detektoren.

* Lysniveauets (Lux) nøjagtighed påvirkes af

omgivelserne (møbler, gulv, vægge osv.).

Niveauet kan om nødvendigt reguleres med

potentiometeret eller fjernbetjeningen.

Lysniveau

Indstillingsfjernbetjening

Når potentiometeret står på "auto

test", kan følgende parametre indstilles

ved hjælp af fjernbetjeningen EE807:

- Lysniveau i Lux

(

)

- Forsinkelse ( )

- Tilstedeværelses-/fraværsdetektion

- Opstart

- Direkte/inddirekte belysning.

Brugerfjernbetjening

Brugerfjernbetjeningen EE808 giver

brugerne mulighed for at :

- tænde/slukke lyset (kort tryk), (

)

- ændre lysstyrken (langt tryk > 0,5 s.)

- styre scenarierne

Et kort tryk genskaber et lysniveau,

mens et langt tryk (> 0,5 s.) gemmer en

ny i hukommelsen.

Potentiomete-

rets position

Cirkaværdi

i Lux *

Anvendelse

auto test foruddeﬁneret

1 200 Gang

>1 ... 2 < > 200 ... 400 <

2 400 Kontorer

>2 ... On < > 400 ... 1000 <

On 1000 Kontorer

TCC521E

tebis

RFTP

230V~

Bus

30 V

3 6LE004059A

360 gr DALI/DSI tilstedeværelses-

sensor for konstantlysregulering

- for indbygning

Brugsvejledning

Korrekt aﬀ aldsbortskaﬀ else of dette

produkt (elektrisk & elektronisk

udstyr).

Mærket på dette produkt eller i den medfølgende

dokumentation betyder, at produket ikke må borts-

kaﬀ es sammen med almindeligt husholdningsaﬀ ald

efter endt levetid. For at undgå skadelige miljø-eller

sundhedspåvirkninger på grund af ukontroller af-

faldsbortskaﬀ else skal dette produkt bortsaﬀ es

særskilt fra andet aﬀ ald og indleveres behørigt til

fremme for bæredygtig materialegenvinding.

Hjemmebrugere bedes kontakte forhandleren, hvor

de har købt produket, eller den lokale myndighed for

oplysning om, hvor og hvordan de kan indlevere pro-

duket med henblik på miljøforsvarlig genvinding.

Erhvervsbrugere bedes kontakte leverandøren og læ

betingelserne og vilkårene i købekontakten. Dette

produkt bør ikke bortskaﬀ es sammen med andet er-

hvervsaﬀ ald.

Må anvendes overalt i Europa

eog i Schweiz.

Produktspecifikationer

Varumärke:	Hager
Kategori:	Inte kategoriserad
Modell:	TCC521E
Färg på produkten:	Zwart
Förpackningens vikt:	10000 g
Förpackningens bredd:	780 mm
Djuppackning:	186 mm
Förpackningshöjd:	525 mm
LED-indikatorer:	Operation, Stand-by
Typ av förpackning:	Doos
Justerbar i höjdled:	Ja
Skärm diagonal:	27 "
Upplösning:	2560 x 1440 Pixels
Pekskärm:	Nee
Pixel densitet:	108.79 ppi
Original bildförhållande:	16:9
Betraktningsvinkel, horisontell:	178 °
Betraktningsvinkel, vertikal:	178 °
Skärmform:	Flat
Typiskt kontrastförhållande:	1000:1
Marknadspositionering:	Thuis
Frekvensområde horisontellt:	30 - 114 kHz
Frekvensområde vertikalt:	48 - 75 Hz
Antal HDMI-portar:	2
Monteringsalternativ för kabellås:	Ja
Kabellåsspårtyp:	Kensington
Inbyggda högtalare:	Nee
Strömförbrukning (i standby):	0.5 W
Display, antal färger:	16,7 miljoen kleuren
Strömförbrukning (när avstängd):	0.3 W
Maximal uppdateringshastighet:	75 Hz
HD typ:	Quad HD
Ingångsström:	Ja
Ljudutgång:	Ja
HDMI:	Ja
HDMI-version:	1.4
Displayteknik:	LED
Respons tid:	4 ms
Pixelpitch:	0.2331 x 0.2331 mm
VESA montering:	Ja
Panelmonteringsgränssnitt:	100 x 100 mm
Antireflexskärm:	Ja
Hållbarhetscertifikat:	CB, CE, Federal Communications Commission (FCC), RoHS
Ljusstyrka (typiskt):	300 cd/m²
Kontrastförhållande (dynamisk):	80000000:1
Inbyggd kamera:	Nee
Djup (utan bas):	52 mm
Höjd (utan bas):	365 mm
Bredd (utan bas):	614 mm
Vikt (utan bas):	4060 g
Plug and play:	Ja
On Screen Display (OSD)-talen:	CHI (SIMPL), CHI (TR), CZE, DEU, DUT, ENG, ESP, FIN, FRE, GRE, HUN, ITA, JPN, KOR, POL, POR, RUS, SWE, TUR, UKR
Antal DisplayPorts:	1
Skärmdiameter i centimeter:	68.6 cm
Energiförbrukning (HDR) per 1000 timmar:	- kWu
Energiförbrukning (SDR) per 1000 timmar:	- kWu
Enhetsbredd (med stativ):	614 mm
Djupenhet (med stativ):	212 mm
Enhetshöjd (med stativ):	510 mm
Vikt (med stativ):	5920 g
AMD FreeSync:	Nee
NVIDIA G-SYNC:	Nee
On Screen Display (OSD):	Ja
Typ av bakgrundsbelysning:	W-LED
Innehåller inte:	BFR, Mercury (element), PVC
Förvaringstemperatur:	-20 - 60 °C
Typ av panel:	IPS
Hörlurarna avstängda:	Nee
sRGB:	Ja
Inbyggd USB-hubb:	Nee
NTSC-täckning (normal):	102.02 procent
Medeltid mellan fel (MTBF):	50000 uur
Bildstorlek (horisontell):	596.736 mm
Bildstorlek (vertikal):	335.664 mm
Synkronisera komponentvideo:	Separate sync
Stativ ingår:	Ja
Höjd, drift:	0 - 3658 m
Höjd vid förvaring:	0 - 12192 m
sRGB-täckning (genomsnitt):	114.18 procent
DDC/CI:	Ja
Flimmerfri teknik:	Ja
DisplayPort-version:	1.2
EasyRead-läge:	Ja
Gångjärn:	Ja
Pivothörn:	-90 - 90 °
Hårdhetsyta:	3H
AC-ingångsspänning:	100 - 240 V
AC-ingångsfrekvens:	50 - 60 Hz
Strömförbrukning (typiskt):	26 W
Drifttemperatur (TT):	0 - 40 °C
Relativ luftfuktighet i drift (VV):	20 - 80 procent
Tiltvinkelområde:	-5 - 20 °
Vattennivå:	25 procent
LowBlue-läge:	Ja
lutningsjusteringar:	Ja
Produktens färg:	Vit
Temperatur vid drift:	-10 - 45 ° C
Antal produkter som medföljer:	1 styck
Material, hölje:	ABS synthetics
