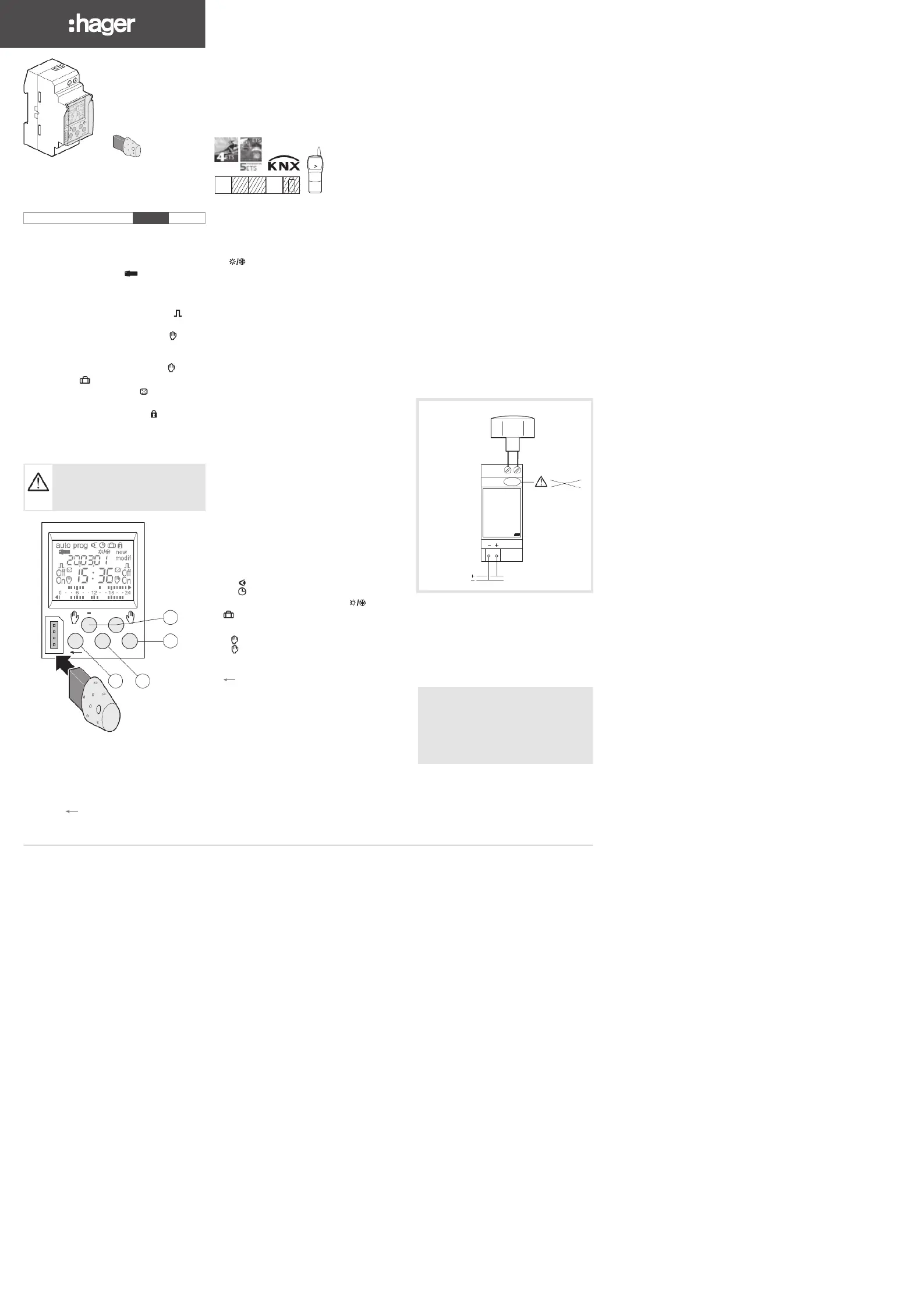

Sida 1/5
5 7
tebis
EG001
230 V
TXA022
TXA023
Primære egenskaper
• Leveres med dato og tid ferdig programmert.
• Automatisk veksling mellom sommer- og vintertid
.
• Programmeringsnøkkel .
- For eget overstyringsprogram.
- For kopiering eller lagring av programmer.
• Programmering av dag eller grupper av dager.
• 56 programsteg Av, På eller impuls
(1 sek. til 30 min.)
eller variasjoner.
• Permanent overstyring Av eller På (
permanent på).
• Midlertidig tvangsstyring Av eller På, parametere er innstillbare
ved hjelp av konfi gureringsverktøyet.
• Midlertidig overstyring Av eller På (
blinker).
• Feriemodus
: Overstyrer Av eller På mellom to datoer.
• Simulering av tilstedværelse
.
• Displayet viser daglig program grafi sk.
• Mulighet for låsing av tastatur
.
• Programmerbart uten driftsspenning.
• Synkronisering med DCF-antenne (kun på TX023).
• Overføring av dato og klokkeslett mulig på bussen.
Tekniske data
Elektriske data
•
Tilførselsspenning
bus 30V SELVs
• TXA022 : Egetforbruk : max. 9,5 mA
• TXA023 : Egetforbruk : max. 10 mA
• Nominell spenning ved støt 4 kV
•
Registrert spenning og strøm for EMC utstrålinger:
230V~ / 0,5A
Funksjonsdata
• Programkapasitet 56 steg
• Minstetid mellom 2 steg 1 min
• Presisjon +/- 1,5 sek / 24 t
• Gangreserve litiumbatteri, totalt 5 år
• Ved spenningssvikt settes displayet i standby-
modus etter 1 min.
Ved tilbakevending av driftsspenning eller hvis det
trykkes på en knapp, settes displayet på igjen.
• Kapslingsgrad IP 20
• Handling av type 1B
• Forurensningsgrad 2
• Programvarens struktur klasse A
• Selvstendig styringsenhet for montering på
panel (DIN-skinne)
• Kommunikasjonsmedia TP1
• Moduskonfi gurasjon S-mode
easy link controller
Størrelse
•
Bredde 2 moduler
Omgivelser
• Driftstemperatur -5 °C til +45 °C
• Lagringstempertur -20 °C til +70 °C
• Temperatur for kuletrykkprøve
75 °C og 125 °C for de strømførende deler
Tilkobling
• Flertrådet 1 til 6 mm
2
• Massiv 1,5 til 10 mm
2
• Dobbelisolert kabel
Nullstille programmet
Programmet kan nullstilles ved å trykke på følgende tre taster samtidig:
menu ok, ,
, tid og dato forblir i minnet.
Omstart
Hold nede tastene samtidig for å starte produktet på nytt.-, , , + ok menu
Koblingsskjema
Anbefaling ved montering
1. Installer modulen nederst i skapet for å
unngå for høy driftstemperatur.
2. Koble modulen til bussen.
3. Følg konfi gurasjonsinstruksene for systemet.
bu Vs 30
Merk.
1. Nummerering av innganger:
Trykk - for å nummerere kanal A,
trykk + for å nummerere kanal B.
2. Fysisk adressering:
Trykk på knappene , og samtidig. ok menu
Displayet viser Addr.
Overføring av dato og klokkeslett
på bussen
Ved å trykke samtidig på knappene + og -,
viser apparatet SLAVE OFF eller SLAVE ON.
I SLAVE OFF overføres urets klokkeslett og dato
på bussen.
I SLAVE ON leser uret, i forekommende tilfelle,
det klokkeslett og dato som overføres på bussen.
for
TXA023
Tastatur :
1 menu : valg av modus.
auto : automatisk drift.
legge inn nytt program.prog new
for endring eller sletting prog modif
av et bestemt programsteg.
: visualisering av programmet.
: endring av dato, klokke og
sommer/vintertid
.
: innstillinger for feriefunksjon.
2
+ - og : innstilling av verdier eller navigering.
A
: i -modus, valg av overstyringer,auto
B unntak eller tilstedeværelsessimulering.
3 ok : for å bekrefte innstillinger.
4
: tilbake ett steg.
Det er mulighet for å returnere til -modus når auto
som helst, ved å bruke menu knappen.
Hvis det ikke er gjort noen inntastinger i løpet av
et minutt, vil uret automatisk returnere til auto
modus.
TXA022, TXA023
6LE004137A
so
2 kanals digitalt ukeur
Bruksanvisning
tebis
RF
Bus
30 V
TP
230V~
V2.5.1
1 6LE004137A
ok
menu
+
A B
1
2
34
EG005
Apparatet skal installeres av autorisert
elektriker og i henhold til de normer
for installering som gjelder i landet.
Overhold SELV installasjonsregler.

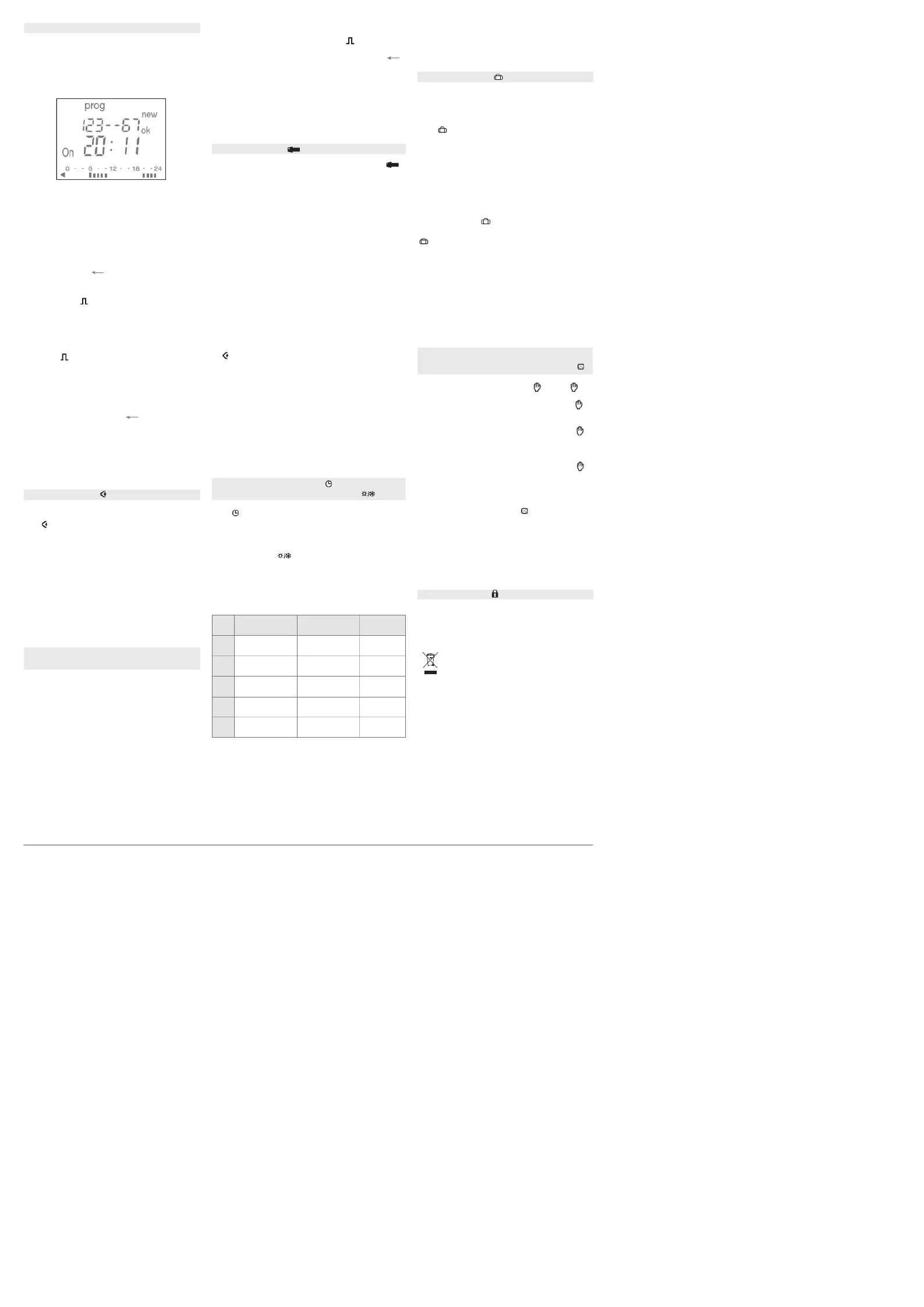

1. Velg prog modus ved å bruke menu knappen.
Trykk deretter ok.
2. Velg hvilken kanal (A eller B) som skal brukes
ved å trykke på + eller -, avslutt med ok.
Antall ledige programsteg vil nå vises i et
kort øyeblikk.
3. Velg dag(er) med , bekreft med + - eller ok.
4. ok ok blinker. Bruk knappen for å bekrefte
gruppen. - eller
gjør det mulig å
tilbakestille gruppen hvis nødvendig.
5. Bruk + eller -, for å velge koblingsfunksjon :
On, O eller
. Trykk for å bekrefte.ok
6. Still inn timer ved å trykke + eller -. Bekreft
med ok.
7. Still inn minutter ved å trykke + eller -.
Bekreft med .ok
8. For On
, funksjon, still inn varigheten
(sekunder og deretter minutter) på samme
måte som for On innstillingene.
Programmer de andre innstillingene av
gruppen, ved å repetere pkt. 3 til 8.
Dagen eller gruppen av dager, kan endres ved
pkt. 3 ved å bruke +
,
- eller
.
Sett uret i ved å trykke auto menu knappen,
når man har programmert ferdig.
I denne modus er det også mulig å legge til en
instruksjon til programmet.
For å programmere den andre kanalen, gå til
prog new modus, og følg pkt. 2 til 8.
For å kontrollere innstillingene uten fare for
sletting eller endring av programmer :
Velg
modus ved å trykke , bekreft med menu
ok.
Velg kanalen (A eller B) med , bekreft + eller -
med ok.
Det første programsteget for mandag vises,
i tillegg til den daglige profilen.
To valg er tilgjengelig :
1. Ved å trykke gjentatte ganger på , kan + eller -
man velge dager. Det første programsteget,
i tillegg til den daglige profilen vil vises.
2. Ved å trykke gjentatte ganger på :ok
Alle programstegene for hver dag vil vises
etter hverandre.
Display
Velg prog modus med , trykk deretter menu ok.
Velg kanal A eller B ved å trykke + - eller ,
deretter .ok
Velg modif med + eller -. Bekreft med ok.
Antall ledige programsteg vises i et kort øye-
blikk.
Det første steget på den første dagen eller
gruppe av dager vil vises.
Ved å trykke gjentatte ganger på , vil alle ok
programsteg som er programmert vises.
Alle felter i displayet som blinker under denne
operasjonen, kan endres ved å bruke + eller -.
Bekreft med ok.
Når markøren peker på
ok, som er plassert bak
gruppen av dager, kan man i rekkefølge vise
dager eller gruppe av dager og gå direkte til
den dagen eller gruppen som skal endres ved
å trykke + eller -.
Endring eller sletting av programsteg
prog modif
Muliggjør overstyring av utgangen Av eller På
for en gitt periode.
Når perioden er over, vil overstyringen bli
slettet, og ikke overført til neste år.
Velg
modus, ved å trykke menu. Bekreft
med .ok
Velg kanal A eller B ved å trykke + eller -,
deretter ok.
Ved hjelp av + eller -, velges status på over-
styringen Av eller På. Trykk for å bekrefte.ok
Tast inn dag og måned for periodestart (date 1)
ved å bruke + eller -. Avslutt med ok.
Repeter programmeringen for å lagre
periodeslutt (date 2).
I auto modus vil
blinke for å indikere at
en ferieperiode er programmert.
vises permanent i overstyringsperioden.
Overstyringen trer i kraft kl. 0:00 på
startdatoen og avsluttes kl. 23:59 på slutt-da-
toen.
Hvis date 1 er satt til en dato som er før
datoen for programmering, vil ferieprogrammet
utføres neste år.
For å slette en ferieperiode, gå til feriemodus
og trykk samtidig ned + og -.
Clear vil vises, bekreft med ok.
Ferier
Ved å trykke flere ganger på A
eller B
Hvis utgangen er :On
1 trykk : Midlertidig overstyring. og O
blinker. Uret returnerer til auto
ved neste programtidspunkt.
2 trykk : Permanent overstyring. og On
vises permanent. Denne
overstyringen må avsluttes
manuelt.
3 trykk : Permanent overstyring. og O
vises permanent. Denne
overstyringen må avsluttes
manuelt.
4 trykk : Uregelmessig drift. Simulering av
tilstedeværelse,
i tillegg til
status på utgangen vil vises.
Denne overstyringen må avsluttes
manuelt.
I dette tilfellet vil kontakten på uret
veksle uregelmessig innenfor en
periode på +/- 59 min.
5 trykk : Returnerer til automodus.
Overstyring-
Tilstedeværelsessimulering
Velg
modus med , bekreft med menu ok.
Still inn dag, måned, år, timer og minutter ved
å bruke + eller -. Bekreft med ok.
Uret vil foreslå et tidspunkt for veksling mellom
sommer/vintertid
.
Bruk eller .+ - for å endre. Avslutt med ok
Tidspunktet for veksling mellom sommer/vintertid,
avhenger av hvilken geografisk sone man befinner
seg i.
Følgende soner er tilgjengelig.
Veksling foregår alltid mellom kl. 02:00 og 03:00.
Når USER type er valgt :
1. Velg dag og deretter måned for veksling til
sommertid (+1 time) med , bekreft med + - eller
.ok
2. Velg dag og deretter måned for veksling til
vintertid (-1 time) med , bekreft med + - eller ok.
Så snart nøkkelen settes i uret vises symbolet
i displayet.
Det er to operasjoner som nå kan utføres :
A. Permanent overstyring :
Sett nøkkelen i uret.
Etter 10 sekunder vil det programmet som er lagret
i nøkkelen, overstyre programmet i tidsuret.
Denne operasjonen vil ikke slette eller endre
programmet som er lagret i tidsuret.
Når nøkkelen fjernes, vil overstyringen opphøre, og
uret returnere til standard program.
B. Kopiering load save ( ) / lagring ( ) :
Ved hjelp av nøkkelen kan man også lagre program
som finnes i tidsuret. Man kan også kopiere et
program som finnes i nøkkelen, til tidsuret.
1. Sett inn nøkkelen og vent i 2 sekunder.
2. Ved å trykke menu, velg :
save, for å lagre et program som finnes i tidsuret
(backup).
load, for å laste inne et program fra nøkkelen.
for å sjekke programmet som finnes i
nøkkelen.
3. Bekreft med ok.
4. For og , bekreft igjen med save load ok.
Følgende feilmeldinger kan forekomme :
no prog : Nøkkelen er tom, den inneholder ingen
program.
Error : Nøkkelen er fra et annet ur.
I disse 2 tilfellene :
• Kun lagring er mulig.save
• Feilmeldinger vil vises så lenge nøkkelen sitter
i uret, men programmet i tidsuret vil fungere.
Nøkkel EG005
Innstilling av tid og dato
og tidspunkt for sommer/vintertid
For å forhindre uautorisert bruk, kan knappene
på tidsuret låses ved hjelp av en nøkkel
(type EG004).
Opplåsing gjøres på samme måte.
Låsing
*
forhåndsinnstilt.
O
Programtrinnene sendes på bussen kun til pro-
grammert tid.
Følgelig vil enhver programmering eller endring av
program kun bli iverksatt for det påfølgende pro-
gram.
Bruk den manuelle avvikshendelen for å oppdatere
den betjente utgangen om nødvendig.
Type
Starttidspunkt
for sommertid
Starttidspunkt
for vintertid
Soner
Euro
*
Siste søndag
i mars
Siste søndag
i Oktober
Europa
USA
Andre søndag
i mars
Første søndag
i november
Nordamerika
AUS
Første søndag
i oktober
Første søndag
i april
Australia
USER
Valgfri
datoinnstilling
Valgfri
datoinnstilling
No
Ingen
veksling
Ingen
veksling
Programmering kan gjøres for hver dag eller
for en gruppe av dager. For sistnevnte er
programmeringen lik for hver dag.
Dag : 1 = mandag, 2 = tirsdag, 3 = onsdag
...................................7 = søndag.
Tidsuret vil automatisk kontrollere hvilke dager
i hvilke uker som korresponderer med innstilt
dato. Uret vil da utføre vekslingen til samme
periode i de neste år uavhengig av dato.
For å fjerne et programsteg :
Velg status på kanalen (On, O eller
), trykk
deretter ned + og - samtidig.
Clear vil vises i displayet, bekreft med ok eller
for å annullere.
Programmering : prog new
2 6LE004137A
Användbar i all Europa
å
og i Sveits
Hvordan kaste dette produktet
(elektrisk og elektronisk avfall).
(Gjelder i EU og i andre europeiske land med selektiv
avfallssortering).
Dette symbolet på produktet eller på produktets doku
-
mentasjon betyr at det utrangerte produktet ikke skal
kastes sammen med vanlig husholdningsavfall. Ukont
-
rollert eliminering av avfall kan virke skadelig på miljøet
eller være helsefarlig for mennesker. Produktet skal
derfor skilles fra andre typer avfall, og skal resirkuleres
på en ansvarlig måte. Du vil på den måten også priori
-
tere varig gjenbruk av materielle ressurser.
Dersom du er en privatperson, oppfordrer vi deg til å ta
kontakt med den som har solgt deg produktet, eller inn
-
hente informasjon fra dine lokale myndigheter om hvor-
dan produktet kan destrueres på en miljøansvarlig måte.
Bedrifter oppfordres til å kontakte sin leverandør og for
-
holde seg til betingelsene i salgskontrakten. Produktet
skal ikke elimineres sammen med annet forretningsavfall.

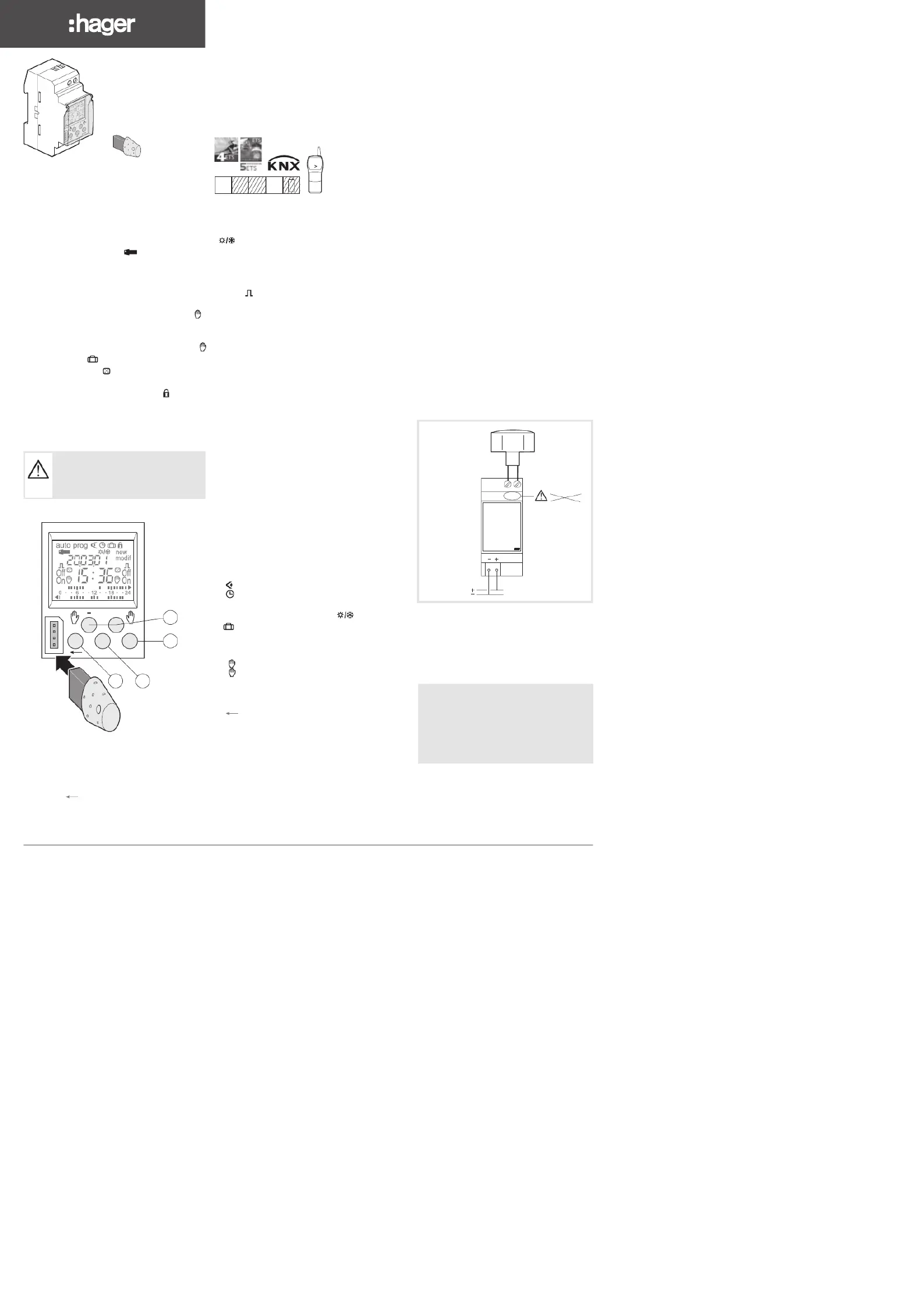

Tekniska data
Elektriska märkdata
•
Driftsspänning
bus 30V SELVs
• TXA022 Förbrukning max. 9,5 mA
• TXA023 Förbrukning max. 10 mA
• Märkspänning för chock 4 kV
• Spänning och ström angivna för EMC-
emissionsprovning: 230V
v 0,5A
Funktionsdata
• Programmeringskapacitet
56 steg som fördelas mellan de 2 kanalerna
• Min. tid mellan 2 steg 1 minut
• Driftsnoggrannhet ± 1,5 s / dygn
• Gångreserv litiumbatteri, totalt fem år
• Uret övergår till standby-läge
(släckt display) efter 1 minut utan ström.
Det återgår till läget så fort strömmenauto
kommer tillbaka eller när en knapp trycks in.
• Skyddsklass IP 20
• Åtgärdstyp 1B
• Föroreningsgrad 2
• Programvarans struktur klass A
• Styranordning för fristående montering på planel
(rail DIN)
•
Kommunikationsmedium TP1
• Konfi gurationsläge S-mode
easy link controller
Mått
•
2 moduler
Omgivning
• Drifttemperatur -5 °C till +45 °C
• Förvaringstemperatur -20 °C till +70 °C
• Testtemperatur i °C för kulan
75°C och 125°C för de aktiva delarna
Anslutningar
• Mjukledare 1 till 6 mm
2
• Enkelledare 1,5 till 10 mm
2
• Dubbelisolerad kabel
Produkt presentation
• Produkten levereras med klockslaget och aktuell dag inställda.
• Automatiskt byte mellan sommar- och vintertid
.
• Programmeringsnyckel .
-för permanenta avvikelser,
-för kopiering eller lagring av programmet.
• Programmering för en eller fl era dagar.
• 56 programsteg On, O (TILL/FRÅN) eller tryckningar
(1 s till 30 min),
eller variationer.
• Permanent överstyrning On eller O (fast ).
• Övergående tvångsstyrningar On eller O parametrarna är inställbara med
hjälp av konfi gureringsverktygen.
• Tillfälliga avvikelser On eller O (blinkande ).
• Semesterläge
: On- eller O -inställning mellan två datum.
• Simulerad närvaro
.
• Stapelgrafi k för visualisering av dagsprofi len.
• Möjlighet att spärra knappsatsen
.
• Kan programmeras utan påslagen ström.
• Synkronisering DCF (endast på TXA023).
• Datum och klockslag kan visas på bussen.
Återställa programmet
Du kan radera programmet helt genom att trycka på följande 3 knappar samtidigt:
menu ok, ,
, tid och datum ändras inte.
Starta om
Du kan starta om programmet genom att trycka på knapparna samtidigt.-, , , + ok menu
Kopplingsschema
Rekommendation för montering
1. Montera modulen i den nedre delen av skåpet,
för att undvika för hög driftstemperatur.
2. Anslut produkten till busskabeln
.
3. Följ instruktionerna för konfi gurering av systemet.
Observera
1. Adressering av kopplingsuret:
Tryck på
– för att adressera kanal A.
Tryck på för att adressera kanal B.+
2. Fysisk adressering:
Tryck samtidigt på och ok menu,
displayen visar Addr.
Visning av datum och klockslag på bussen
Vid samtidig tryckning på knapparna + och –,
visar apparaten SLAVE OFF eller SLAVE ON.
I läget visas tidsomkopplarens SLAVE OFF
klockslag och datum på bussen.
I läget läser tidsomkopplaren, i SLAVE ON
förekommande fall, det klockslag och datum
som visas på bussen.
Knappar :
1 menu : val av driftläge
auto: driftläge enligt det fastställda pro-
grammet.
för programmering.prog new
prog modif för ändring eller radera ett befint-
ligt programmeringssteg.
: visualisering av programmet.
: ändring av klockslag, datum och val
av metod för växling mellan
sommar- och vintertid
.
: inställningar för semester.
2
+ och
– : navigering eller inställning av värden.
A
: i läge
auto, val av överstyrning,
B
avvikande instruktioner eller
slumpmässigt driftläge.
3 ok : för att bekräfta inställningar.
4
: för att gå tillbaka till föregående etapp.
Det går att återvända till auto när som helst
med menu knappen.
Om ingen knapp trycks in under 1 minut återgår
kopplingsuret till läge auto.
3 6LE004137A
TXA022, TXA023
6LE004137A
os
Elektroniskt 2-kanals veckour
Bruksanvisning
tebis
RF
Bus
30 V
TP
230V~
V2.5.1
ok
menu
+
A B
1
2
34
EG005
Apparaten får endast installeras av
behörig elektriker enligt i landet gällande
installationsnormer.
Följ SELV-installationsreglerna.
5 7
tebis
EG001
230 V
TXA022
TXA023
30 V-buss
för
TXA023
Produktspecifikationer
| Varumärke: | Hager |
| Kategori: | Inte kategoriserad |
| Modell: | TXA023 |
Behöver du hjälp?
Om du behöver hjälp med Hager TXA023 ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad Hager Manualer
2 April 2025
2 April 2025
2 April 2025
2 April 2025
2 April 2025
2 April 2025
2 April 2025
2 April 2025
2 April 2025
1 April 2025
Inte kategoriserad Manualer
- Trezor
- Luvion
- Masterbuilt
- Polisport
- Egnater
- Sanus
- Mousetrapper
- ELMEKO
- CradlePoint
- Integra
- Novy
- Ankarsrum
- Nubert
- A4tech
- Geemarc
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
