Sida 1/4

TXA101

TXA101C

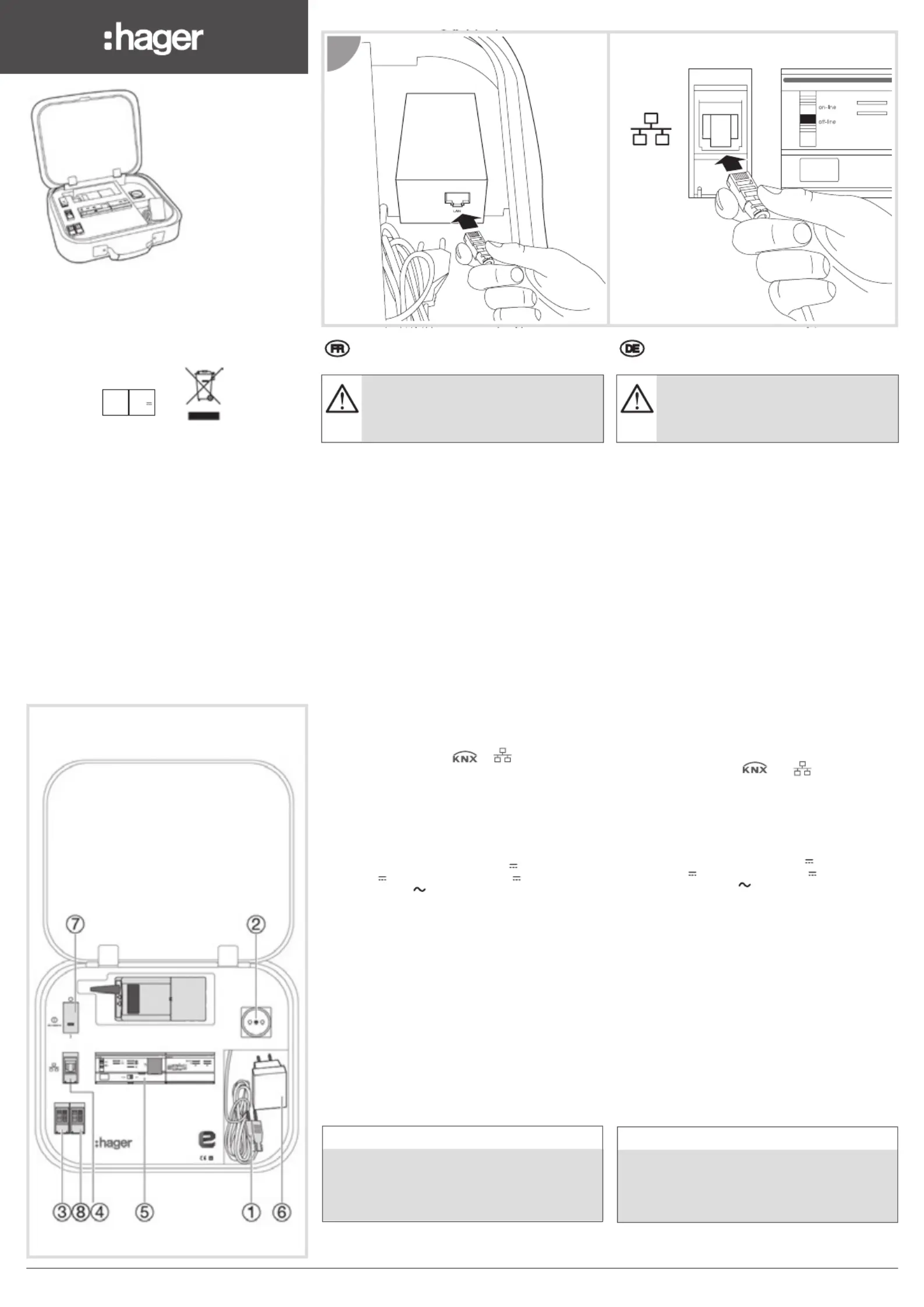

Ce kit permet de conﬁgurer une installation KNX Easy

via une connexion WIFI établie grâce au point d’accès

WIFI fourni. La conﬁguration est eectuée au travers

de tablettes, de smartphones ou de PC liés à ce

réseau WIFI.

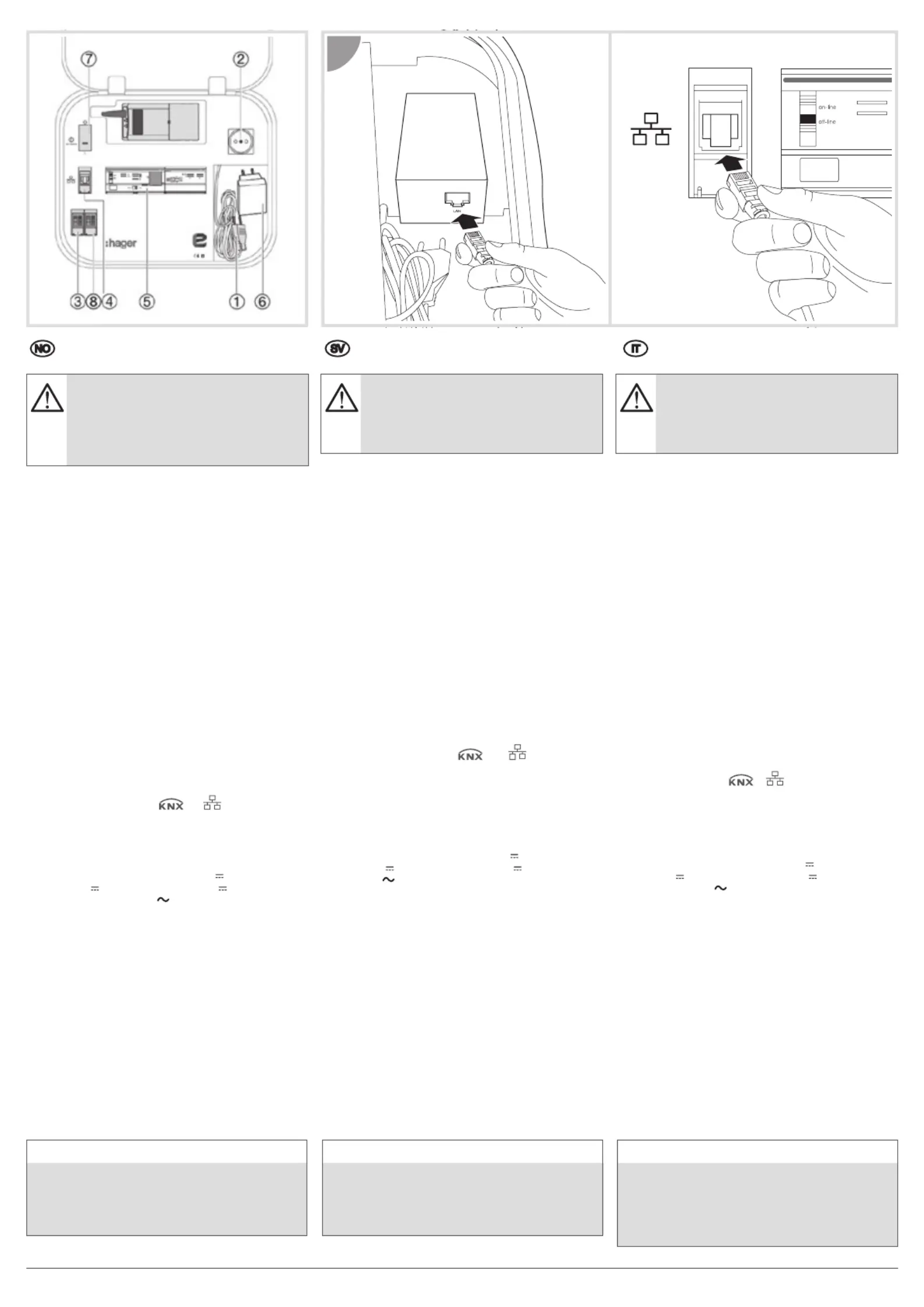

Recommandations de mise en œuvre

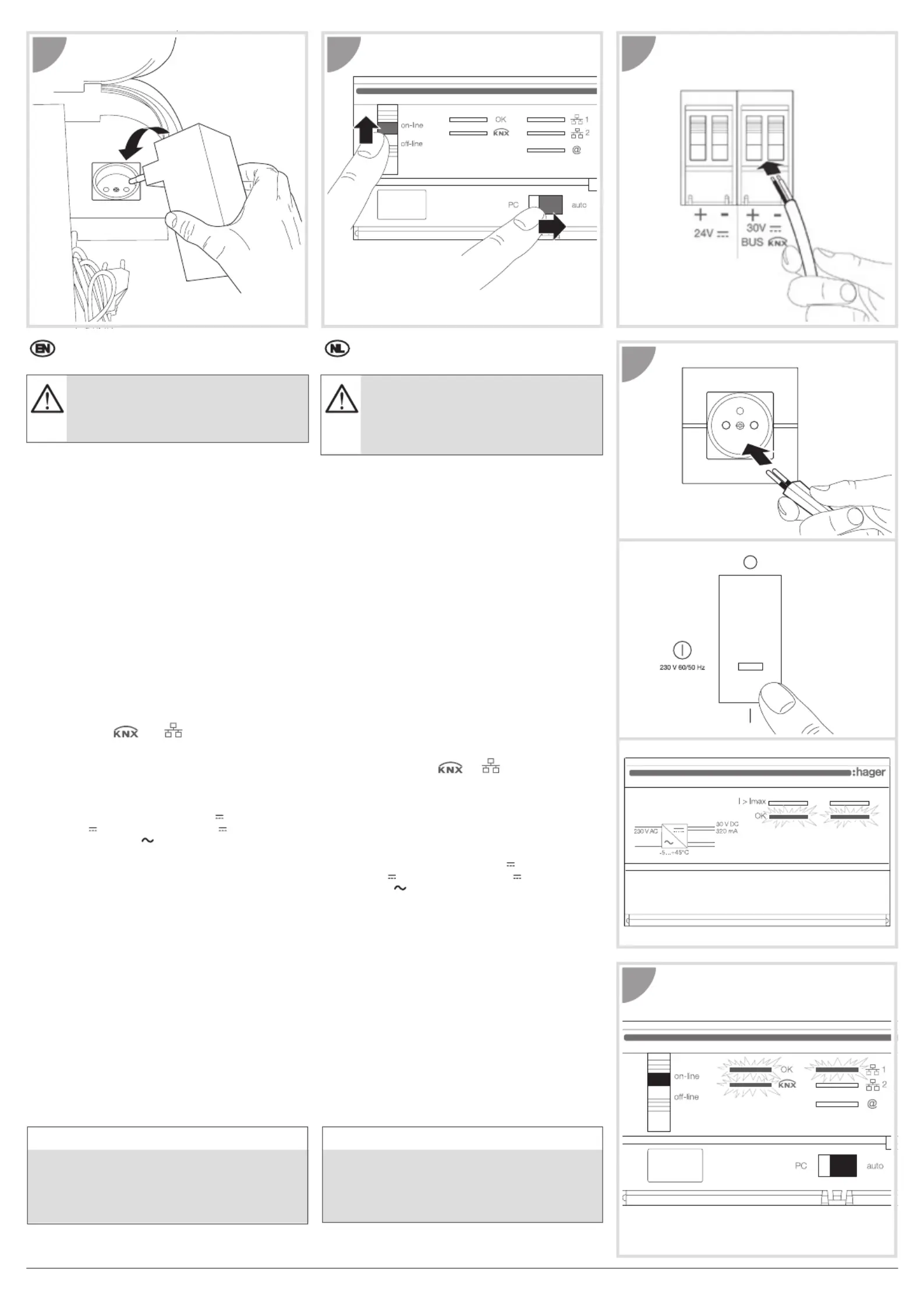

Brancher le câble réseau entre le port LAN de

l’interface de connexion WIFI et la prise RJ45 .6 4

2. Connecter l’interface de connexion WIFI à la 6

prise de courant .2

3. Sur le TJA670, placer le commutateur vertical A

en position on-line et le commutateur horizontal B

situé sous le FPL en position auto.

4. Connecter la valise au bus KNX de l’installation via

le connecteur .8

5. Brancher le cordon d’alimentation à une 1

prise secteur et mettre la valise sous tension en

appuyant sur l’interrupteur : les LEDs , et 7OK C1

C2 du produit TXA114 sont allumées vert ﬁxe.

S'assurer que l'interface de connexion WIFI est 6

en mode routeur.

6. Une fois les LEDs , et du TJA670 OK

allumées vert ﬁxes, la connexion à l’installation est

possible.

Caractéristiques techniques

Tension d’alimentation 1 ............................................

.................................. 230 V~ 50/60 Hz +10% / -15%

Sortie Bus KNX 30 V (320 mA) TBTS8 ...................

Sortie 24V 24V (640mA) TBTS 3 .........................

Sortie Prise 230V v 2

• 2.5 A max.

• TXA101 pour appareils de Classe 2 ...........................

• TXA101C pour appareils de Classe 1 ........................

Degré de pollution 2 .....................................................

Puissance absorbée max. 10 W ..................................

Altitude de fonctionnement < 2000 m .........................

Tension de choc 4 KW .................................................

Indice de protection IP30 ............................................

Résistance aux chocs IK04 .........................................

Catégorie de surtension III ..........................................

Dimensions 41 x 37 x 11 cm .......................................

Prise réseau Ethernet/IP

1x RJ45 ..........................

Communication réseau Ethernet 100 / 1000 Base T ...

Interface USB 1x USB typ 2 ........................................

Routeur WIFI ....................voir documentation fournie

Température de fonctionnement -0 °C ->+45 °C .......

Température de stockage -20 °C -> +70 °C ................

Mit diesem Set können Sie eine KNX Easy-Anlage

per WLAN-Verbindung über den mitgelieferten

WLAN Access Point installieren. Die Konﬁguration

erfolgt über mit diesem WLAN-Netzwerk verbundene

Tablets, Smartphones oder PCs.

Inbetriebnahmehinweise

Das Netzwerkkabel an den LAN-Port der WLAN-

Schnittstel und die RJ45-Buchse anschließen.6 4

2. Die WLAN-Schnittstelle mit der Steckdose 6

verbinden .2

3. Stellen Sie den vertikalen Schalter des TJA670 A

auf „Online“ und den horizontalen Schalter unter B

dem Beschriftungsfeld-Halter auf „Auto“.

4. Schließen Sie den Koer mit dem Stecker an 8

den KNX-Bus der Anlage an.

5. Verbinden Sie das Stromkabel mit einer 1

Steckdose und schalten Sie den Koer durch

Drücken des Schalters ein: Die LEDs , 7OK

C1 C2 und des Produktes TXA114 leuchten

durchgehend grün.

Vergewissern Sie sich, dass sich die WLAN-

Schnittstelle im Router-Modus beﬁndet.6

6. Sobald die LEDs , und des TJA670 OK

durchgehend grün leuchten, ist die Verbindung mit

der Anlage möglich.

Technische Daten

Versorgungsspannung 1 ...........................................

.................................. 230 V~ 50/60 Hz +10% / -15%

Ausgang KNX-Bus 30 V (320 mA) SELV8 ..............

Ausgang 24V 24V (640mA) SELV 3 ....................

Ausgangsbuchse 230V v2

• 2.5 A max.

• TXA101 für Klassengeräte 2 .......................................

• TXA101C für Klassengeräte 1 ....................................

Verschmutzungsgrad 2 ................................................

Max. Leistungsaufnahme 10 W ...................................

Betriebshöhe < 2000 m ...............................................

Stoßspannung 4 KW ...................................................

Schutzart IP30 ............................................................

Stoßfestigkeit IK04 .......................................................

Überspannungskategorie III .......................................

Abmessungen 41 x 37 x 11 cm ..................................

Netzwerkanschluss Ethernet/IP

................1x RJ45

Kommunikation per Ethernet-Verbindung 100 / 1000 .

Base T

USB-Schnittstelle 1x USB typ 2 ..................................

WLAN-Router siehe mitgelieferte Dokumentation ......

Betriebstemperatur -0 °C ->+45 °C ............................

Lagertemperatur -20 °C -> +70 °C ..............................

Bus

30 V

24 V

erwendbar in ganz Europa

und in der Schweiz

Hiermit erklärt Hager Controls, dass dieses Produkt mit den

grundlegenden Anforderungen und den anderen relevanten

Vorschriften der Richtlinie 2014/53/UE übereinstimmt». (BMWi)

Die CE-Konformitätserklärung steht auf der Webseite

www.hagergroup.com zur Verfügung.

6LE007109A1

6LE007109A

Outil de conguration Easy

Kongurationstool Easy

Easy conguration tool

Easy conguratieset

Easy Programmeringsverktøy

Programmeringsverktyg Easy

Dispositivo di congurazione Easy

Congurador Easy

Kit Congurador Easy

WIFI Router

- Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

- Respecter les règles d’installation TBTS.

- Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

- Schutzmaßnahme SELV beachten.

Utilisable partout en Europe et en Suisseå

Par la présente Hager Controls déclare que l’appareil est

conforme aux exigences essentielles et aux autres dispositions

pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site :

www.hagergroup.com
