Sida 1/2

TYB6.2F

Strömställare-/jalusimanöverdon 2-faldig/

1-faldig för infälld montering 6A

Binäringång 2-f. + strömställare-/jalusi-

manöverdon 2-f./1-f., infälld montering 6A

Utgang 2 kanaler 6A/1 kanal markise/

persienne, innfelt

Inngang 2 kanaler + utgang 2 kanaler 6A/

1 kanal markise/persienne, innfelt

TXB6.2F

Strömställare-/jalusimanöverdon 2-faldig/

1-faldig för infälld montering 6A

Binäringång 2-f. + strömställare-/jalusi-

manöverdon 2-f./1-f., infälld montering 6A

Utgang 2 kanaler 6A/1 kanal markise/per-

sienne, innfelt

Inngang 2 kanaler + utgang 2 kanaler 6A/

1 kanal markise/persienne, innfelt

Säkerhetsanvisningar

Inbyggnad och montering av elektriska appara-

ter får bara utföras av en behörig elektriker i

enlighet med de gällande nationella installa-

tionsnormerna, riktlinjerna, bestämmelserna,

säkerhets- och olycksfallsförebyggande före-

skrifterna.

Kan medföra allvarliga kroppsskador, eldsvåda

eller materiella skador. Läs och följ hela bruks-

anvisningen.

Fara på grund av elektrisk stöt. Frånkoppla

strömmen före arbeten på utrustningen eller

belastningen. Slå av alla brytare som matar far-

lig spänning till enheten eller lasten.

Fara på grund av elektrisk stöt. Det räcker ej att

frånkoppla enheten.

Fara på grund av elektrisk stöt på SELV- eller

PELV-installationen. Anslut inga förbrukare för

klenspänning SELV, PELV eller FELV gemen-

samt.

Anslut endast en motor. Vid anslutning av era

motorer kan motorerna eller enheten förstöras.

Endast drivningar med mekaniska eller elektro-

niska ändlägesbrytare får användas. Kontroll-

era att ändlägesbrytarna är korrekt justerade.

Beakta motortillverkarens uppgifter. Utrust-

ningen kan skadas.

Beakta motortillverkarnas uppgifter gällande

omkopplingstid och max. inkopplingstid (ED).

Denna anvisning är en del av produkten och

ska lämnas kvar hos slutkunden.

Utrustningens uppbyggnad

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

(1)

(2)

(3)

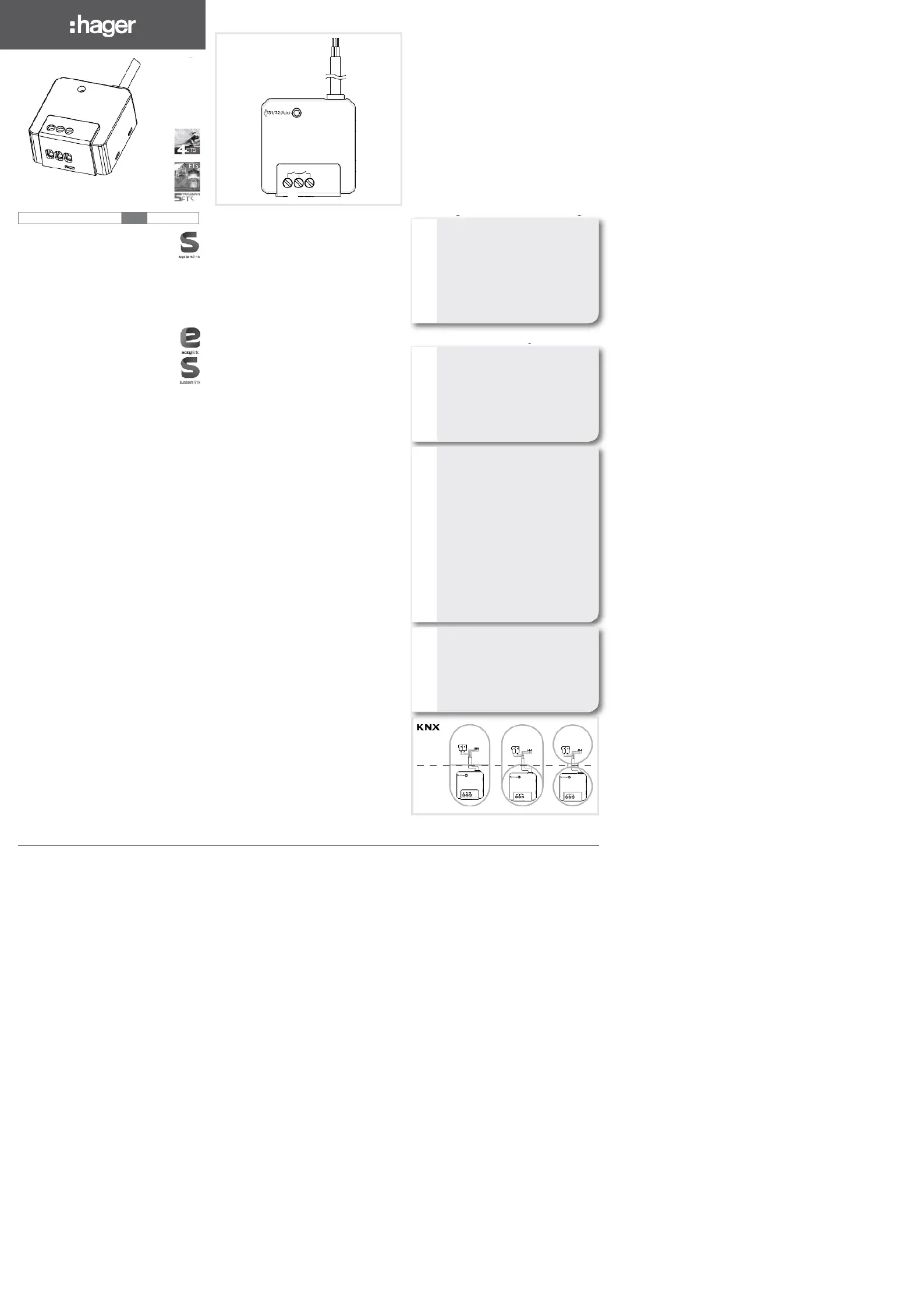

Bild 1: exempel utrustningsvariant med ingångar

(1) Belyst knapp manuell drift/

programmeringsknapp

(2) Anslutning last(er)

(3) KNX bussanslutningsledning/

anslutning ingångar

Funktion

Systeminformation

Den här utrustningen är en produkt i KNX-syste-

men och uppfyller KNX-riktlinjerna. Detaljerade

fackkunskaper från KNX-utbildningar förutsätts för

förståelsen. Planering, installation och driftsätt-

ning av utrustningen görs med en KNX-certierad

programvara.

Systemlänk driftsättning

Utrustningens funktion beror på programvaran.

Programvaran nns i produktdatabasen. Produkt-

databas, tekniska beskrivningar samt konverte-

ringsprogram och era hjälpprogram nns alltid i

aktuell form på vår hemsida.

Easylink driftsättning

Utrustningens funktion beror på funktionen. Kon-

gurationen kan även göras med hjälp av utrustning

som har utvecklats speciellt för enkel inställning

och driftsättning.

Denna typ av konguration är endast möjlig med

utrustning i easylink-systemet. Easylink står för

en enkel driftsättning med visuellt stöd. I detta

sammanhang tilldelas förkongurerade stan-

dardfunktioner till in-/utgångarna med hjälp av en

servicemodul.

Funktionsbeskrivning

Utrustningen tar emot telegram från sensorer eller

andra styrningar via KNX-installationsbussen och

kopplar elektriska förbrukare med sin reläkontakt.

Ändamålsenlig användning

- Koppling av elektriska förbrukare till

potentialfria kontakt.

- Koppling av elektriskt drivna motorer på

230 V AC till jalusier, rulljalusier och liknande

förhängen.

- Montering i apparatdosa enligt DIN 49073 (an-

vänd en djup dosa) resp. kopplingsdosa infälld/

utanpåliggande.

Produktegenskaper

- Manuell aktivering av utgångarna på utrustning-

en är möjlig, användning på byggarbetsplatser.

- Utgångarnas tillståndsvisning på utrustningen.

- Scenfunktion.

- Tvångsstyrning.

Funktioner i brytardrift

- Tidskopplingsfunktioner.

Funktioner i rulljalusi-/jalusidrift

- Position kan uppnås direkt.

- Lamelläget kan aktiveras direkt.

- Feedback från körtillståndet, jalusipositionen

och lamelljusteringen.

- 3 larm.

Ingångarnas funktion

- PÅ/AV.

- Dimning.

- UPP/NED.

- Lamellvinkel/stopp.

- Larm.

- Scen.

- Tvångsstyrning.

- Timerdrift.

Information till elektrikern

Montering och elektrisk anslutning

FARA!

Elektrisk stöt vid beröring av spän-

ningsförande delar.

Elektriska stötar kan leda till

livshotande skador eller dödsfall.

Innan arbeten på utrustningen ska

anslutningskablarna frikopplas och

spänningsförande delar i omgiv-

ningen ska täckas över.

Anslut och montera utrustningen

VARNING!

Otillåten uppvärmning vid för hög

belastning av utrustningen!

Utrustningen och de anslutna

ledningarna kan skadas i

anslutningsområdet.

Den maximala strömbelastningen får

inte överskridas!

VARNING!

Vid anslutning av buss-/sidoanslut-

nings- och nätspänningstrådar i en

gemensam apparatdosa kan

KNX-bussledningen komma i beröring

med nätspänningen.

Säkerheten för hela KNX-

installationen riskeras. Personer kan

få en elektrisk stöt även på avlägsna

enheter.

Placera inte buss-/sidoanslutnings

och nätspänningsklämmor i ett

gemensamt kopplingsutrymme.

Använd en apparatdosa med fast

skiljevägg eller separata dosor

(bild 2).

VARNING!

Risk för förstöring vid parallell kopp-

ling av era motorer!

Ändlägesbrytare kan svetsas ihop.

Motorer, förhängen och utrustning

kan förstöras.

Anslut endast en motor!

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

SELV

FELV

230 V AC

Bild 2: installation med separat kopplingsutrymme

Bn,.:

230 V v

6LE000381C1

6LE000381C

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

Buss

30 V DC

10 A

I 1

I 2

Com

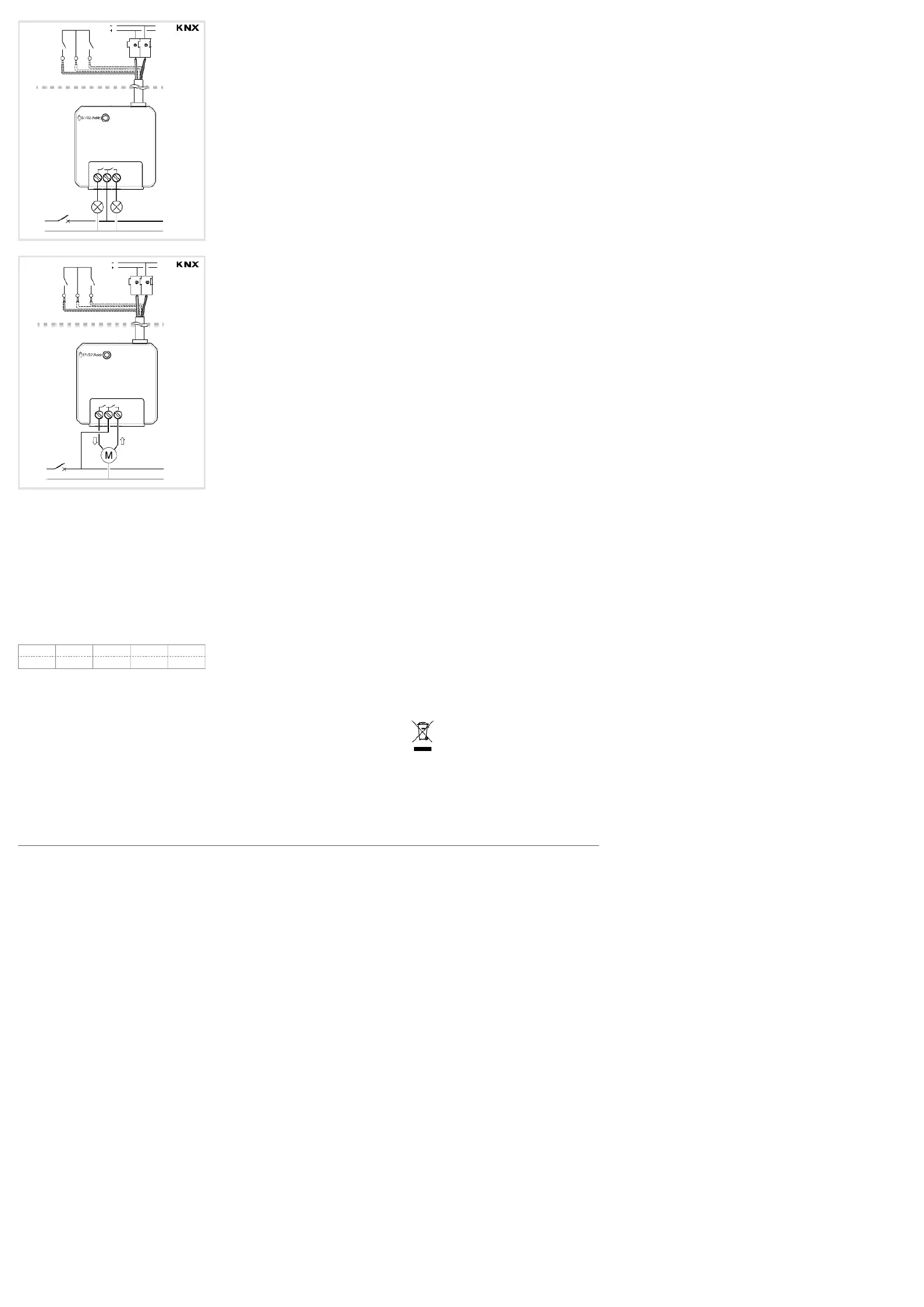

Bild 3: anslutning av omkopplingsbelastningar

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

Buss

30 V

10 A

I 1

I 2

Com

Bild 4: anslutning av motorer

Observera installationsföreskrifterna för

SELV-spänning Håll minimiavståndet mellan drift-

spänning och busstrådar på 4 mm.

Installationskretsen ska säkras via ledningsskydds-

brytare 10 A.

Anslut inte olika faser (ytterledare) till enheten.

zAnslut bussledningen via anslutningsklämman.

zAnslut belastningar (bild 3/4) till belastningsan-

slutningsklämmor (2).

zPlacera utrustningen i installationsdosan.

Anslut ineffekt

Grön Gul röd svartVit

I 1 Com I 2 KNX+ KNX-

Tabell 1: anslutningsbeläggning för multipelkabel

zAnslut potentialfria kontakter till ingångarna.

Driftsättning

Systemlänk: ladda den fysikaliska adressen

och applikationsprogrammet

zSlå på busspänningen.

zTryck på programmeringsknappen (1).

Knappen lyser.

Om knappen inte lyser ligger ingen busspän-

ning på.

zLadda den fysiska adressen i utrustningen.

Knappens status-LED slocknar.

zLadda applikationsprogrammet.

zNotera den fysiska adressen på utrustningen.

Easylink

Information om konguration av anläggningen

framgår av den utförliga beskrivningen av service-

modulen easylink.

Driftsätt utrustningen

zKoppla till nätspänningen på utgångarna.

Slå på/av testdrift

Utrustningen är ansluten. Buss- och omkopplings-

spänning ligger på.

zHåll knappen (1) intryckt > 5 s med ett spetsigt

föremål tills den blinkar grönt.

Utrustningen är i testdrift.

Eller vid inkopplad testdrift:

zHåll knappen (1) intryckt > 5 s tills den blinkar

grönt 3 x.

Utrustningen är i normal drift.

Efter cirka 5 min. utan manövrering lämnar

enheten automatiskt testdriften.

Manövrera utgången i testdrift

Manövreringen sker vid respektive utgång via

upprepade snabba tryck på knappen (1).

Utrustningen är i testdrift. Knappen blinkar grönt

fram till den första manövreringen.

zTryck snabbt på knappen (1).

Utgången ändrar sitt kopplingstillstånd.

Omkopplingen sker enligt följande sekvens:

S1 till - S1 öppen - S2 till - S2 öppen

Återställ utrustningen till fabriksinställningen

zUtrustningen har en möjlighet att återställa fa-

briksinställningen via programmeringsknappen.

Vid återställningen till fabriksinställningen för-

loras programmeringen. Det går inte längre att

aktivera via bussen.

zHåll knappen (1) intryckt länge (> 10 s) tills den

blinkar röd.

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen anger att

den inte bör sorteras tillsammans med annat hushållsavfall

när dess livstid är över. Till förebyggande av skada på miljö och

hälsa bör produkten hanteras separat för ändamålsenlig återvinning

av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som sålt pro-

dukten eller sin kommun för vidare information om var och hur

produkten kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angi-

vna villkor i köpekontraktet. Produkten bör inte hanteras tillsam-

mans med annat kommersiellt avfall.

Får användas inom Europa

och i Schweiz

6LE000381C2

Hjälp vid problem

Testdrift inte möjlig Den röda programmerings-

LED lyser.

Orsak: knappen (1) har tryckts in för snabbt.

Tryck snabbt på knappen så slocknar den röda

LED. Tryck på knappen igen ( > 5 s).

Bussdrift inte möjlig

Orsak 1: busspänning saknas.

Kontrollera att bussanslutningsuttaget har

korrekt polaritet.

Kontrollera om busspänningen nns genom att

trycka snabbt på programmeringsknappen (1).

Den röda LED-indikeringen lyser om busspän-

ningen är på.

Orsak 2: utrustningen har återställts till fabriksin-

ställningen.

Utför programmering och driftsättning igen.

Bilaga

Tekniska data

Matarspänning KNX 21 32 V SELV➡ s

Brytförmåga μ 6 A AC1 230 V~

Omkopplingsström vid cos =0,6φ max. 6 A

Min. omkopplingsström 10 mA

Drifthöjd max. 2000 m

Nedsmutsningsgrad 2

Stötspänning 4 kV

Skyddsgrad kåpa IP20

Slagskydd IK 04

Överspänningsklass III

Drifttemperatur -5 °C +45 °C➡

Lagrings-/transporttemperatur -20 °C +70 °C➡

Maximalt antal kopplingstakter

vid full belastning 20 kopplingscykler/minut

Anslutningskapacitet 0,75 mm² 2,5 mm²➡

max. åtdagningshmoment 0.5 Nm

Krysspårsutförande PZ1

Försäkring dvärgbrytare 10 A

Konﬁ gurationsläge TP

Kommunikationsmedium

S mode - Easy link controller

Installationstyp kopplingsdosa till

installationsbrytare för infälld montering/

elektronik för infälld montering/

kopplingsdosa för infälld/utanpåliggande

montering

Mått 44 x 43 x 22,5 mm

Egenförbrukning på KNX-bussen:

normalt 7 mA

i vilotillstånd 5 mA

Glödlampor 500 W

Halogenlam por 500 W

Konventionell transformator 500 VA

Elektronisk transformator 500 W

Lysrörslampor

-utan förkopplingsdon 500 W

-med elektronisk drivdon 6 x 48 W

Lågenergilampor (CFL) 2 x 13 W

LED-lampor 2 x 13 W

Omkopplingstid vid

byte av riktning programvaruberoende

Variant med ingångar

Antal ingångar 2

Typ av ingång potentialfri

Sidoanslutningens totala kabellängd max. 9,9 m

Frågespänning

sidoanslutningens ingångar 12 V s / 1mA

Produktspecifikationer

Varumärke:	Hager
Kategori:	Inte kategoriserad
Modell:	TXB602F
Produkttyp:	Ställdon till persienn-/ fönsterluckstängare
Inbyggd display:	Nej
Antal kanaler:	2 kanaler
Spänning:	230 V
Produktens färg:	Vit
Ström:	6 A
