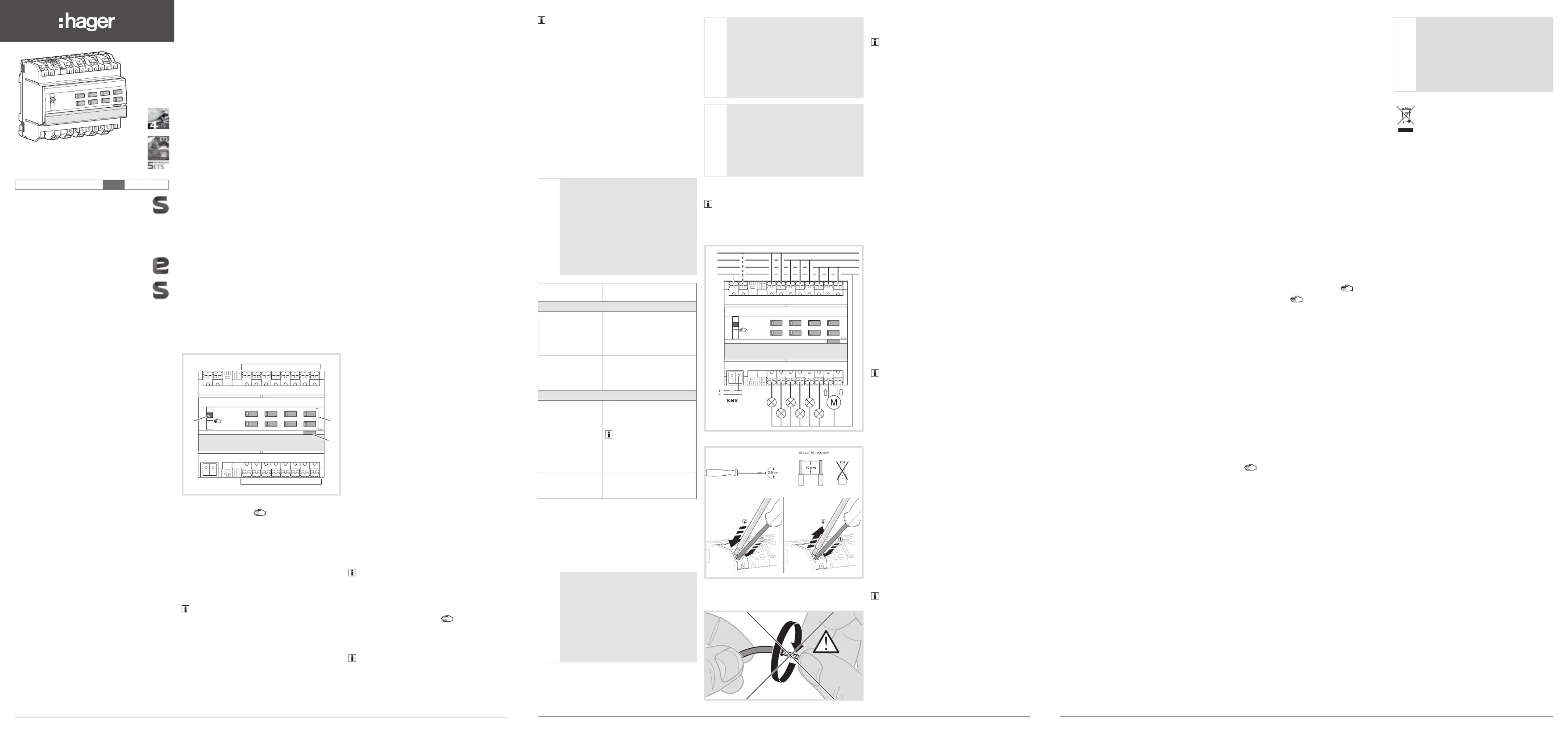

6LE002696B

TYA6..B

Strömställare manöverdon/

jalusimanöverdon REG 10 A

Utgangsmodul markiser/

persienner 10 A

TXA6..B

Strömställare manöverdon/

jalusimanöverdon REG 10 A

Utgangsmodul markiser/

persienner 10 A

Bn,.:

6LE002696B1

6LE002696B2 6LE002696B3

Säkerhetsanvisningar

Inbyggnad och montering av elektriska appara-

ter får bara utföras av en behörig elektriker i

enlighet med de gällande nationella installati-

onsnormerna, riktlinjerna, bestämmelserna, sä-

kerhets- och olycksfallsförebyggande föreskrif-

terna.

Kan medföra allvarliga kroppsskador, eldsvåda

eller materiella skador. Läs och följ hela

bruksanvisningen.

Fara på grund av elektrisk stöt. Frånkoppla

strömmen före arbeten på utrustningen eller

belastningen. Slå av alla brytare som matar far-

lig spänning till enheten eller lasten.

Fara på grund av elektrisk stöt. Det räcker ej

att frånkoppla enheten.

Fara på grund av elektrisk stöt på SELV- eller

PELV-installationen. Inte lämplig för omkopp-

ling av SELV/PELV-spänningar.

Anslut endast en motor per utgång. Vid anslut-

ning av ﬂera motorer kan motorerna eller enhe-

ten förstöras.

Endast drivningar med mekaniska eller elektro-

niska ändlägesbrytare får användas. Kontrolle-

ra att ändlägesbrytarna är korrekt justerade.

Beakta motortillverkarens uppgifter. Utrustnin-

gen kan skadas.

Anslut inga trefasmotorer. Utrustningen kan

skadas.

Beakta motortillverkarnas uppgifter gällande

omkopplingstid och max. inkopplingstid.

Denna anvisning är en del av produkten och

ska lämnas kvar hos slutkunden.

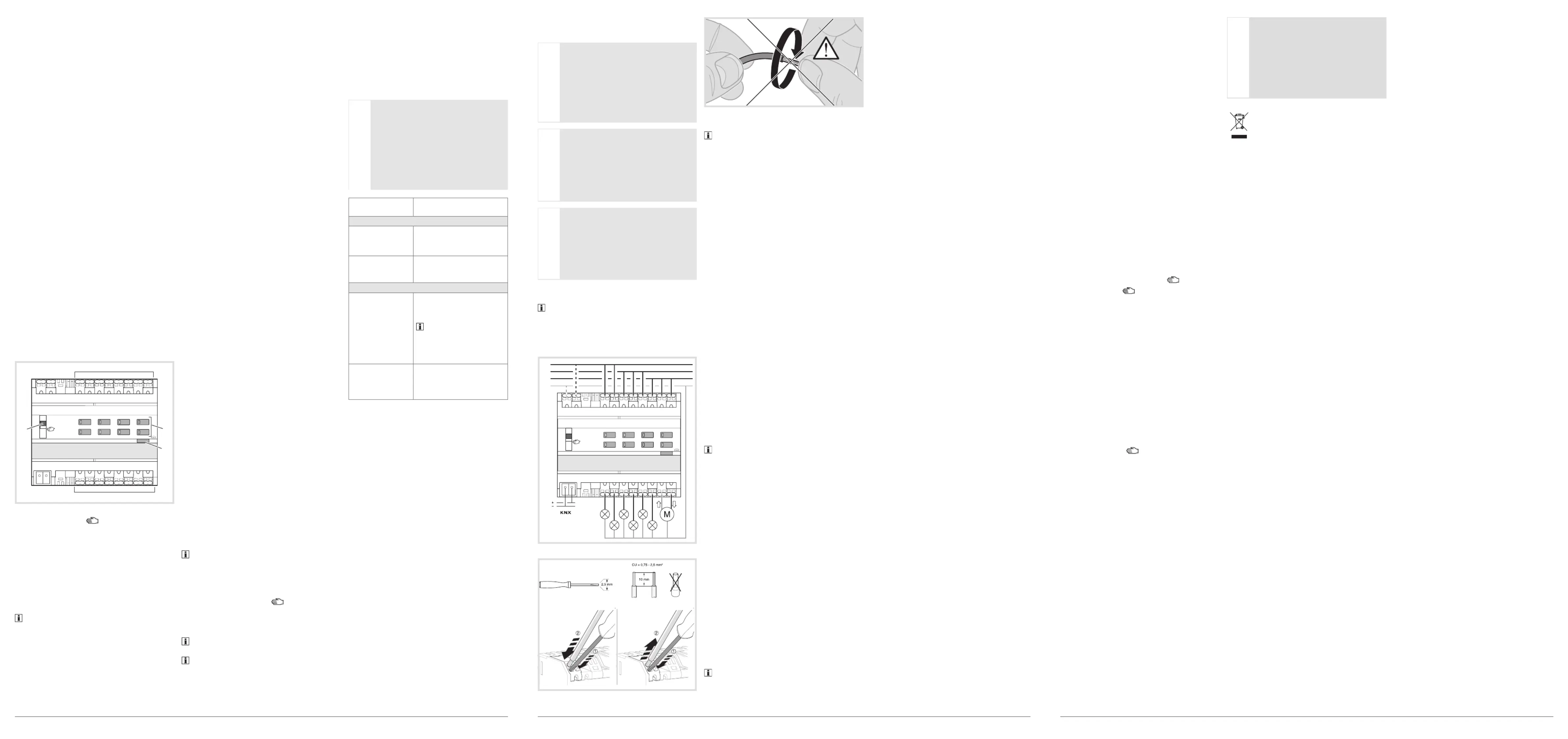

Utrustningens uppbyggnad

30V DC

auto

C8C8

C7C7

C5 C6

14 16

C5 C6 C7 C8

C2 C3

C2 C3 C4

C2C2

C1C1

C4C4

C3C3

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Bild 1: exempel 8-/4-faldig utrustningsvariant

(1) Skjutbrytare /auto

(2) KNX bussanslutningsuttag

(3) Anslutningar belastningen

(4) Märkningsfält

(5) Belyst programmeringsknapp

(6) Manöverknapp för manuell drift per utgång

med status-LED

(7) Anslutningar omkopplingsspänning

(8) Anslutning nätförsörjning (endast 8-faldig)

Vid fyrfaldiga/dubbla, sexfaldiga/trefaldiga och

tio-/femfaldiga varianter motsvarar den princi-

piella konstruktionen av utrustningen de åtta-/

fyrfaldiga varianterna.

Funktion

Systeminformation

Den här utrustningen är en produkt i KNX-syste-

men och uppfyller KNX-riktlinjerna. Detaljerade

fackkunskaper från KNX-utbildningar förutsätts för

förståelsen. Planering, installation och driftsätt-

ning av utrustningen görs med en KNX-certiﬁerad

programvara.

Systemlink Driftsättning:

Utrustningens funktion beror på programvaran.

Programvaran ﬁnns i produktdatabasen. Produkt-

databas, tekniska beskrivningar samt konverte-

ringsprogram och ﬂera hjälpprogram ﬁnns alltid i

aktuell form på vår hemsida.

Easylink Driftsättning:

Utrustningens funktion beror på funktionen. Konﬁ-

gurationen kan även göras med hjälp av utrustning

som har utvecklats speciellt för enkel inställning

och driftsättning.

Denna typ av konﬁguration är endast möjlig med

utrustning i easylink-systemet. Easylink står för

en enkel driftsättning med visuellt stöd. I detta

sammanhang tilldelas förkonﬁgurerade standard-

funktioner till in-/utgångarna med hjälp av en

servicemodul.

Funktionsbeskrivning

Utrustningen tar emot telegram från sensorer

eller andra styrningar via KNX-installationsbussen

och kopplar elektriska förbrukare oberoende av

varandra med sina reläkontakter.

Ändamålsenlig användning

- Koppling av elektriska förbrukare 230 V AC till

potentialfria kontakter

- Koppling av elektriskt drivna motorer på 230 V

AC till jalusier, rulljalusier och liknande förhän-

gen

- Montering på DIN-skena enligt DIN EN 60715 i

fördelningsdosan

Produktegenskaper

- Manuell aktivering av utgångarna på utrustnin-

gen är möjlig, användning på byggarbetsplatser

- Utgångarnas tillståndsvisning på utrustningen

- Scenfunktion

- Tvångsstyrning

- Anslutning av olika ytterledare är möjlig

Funktioner i brytardrift:

- Tidskopplingsfunktioner

Funktioner i rulljalusi-/jalusidrift:

- Position kan uppnås direkt

- Lamelläget kan aktiveras direkt

- Feedback från körtillståndet, jalusipositionen

och lamelljusteringen

- 3 larm

Manövrering

Till-/frånkoppling av manuell manövrering

Vid de 8-/4-faldiga varianterna är en styrning av

utgångarna möjlig även utan busspänning om

nätspänningen är ansluten, t.ex. för manövre-

ring på byggarbetsplatser.

Buss- och nätspänning är ansluten.

zFlytta brytaren (1) till läget

Den manuella driften är inkopplad, utgångarna

kan aktiveras oberoende av varandra via manö-

verknapparna (6).

Under manuell drift är styrningen via KNX-

bussen deaktiverad.

Driftsättning Systemlink:

Beroende på programmering sker aktiveringen

av den manuella driften kontinuerligt eller för

en tid som parametreras via applikationspro-

grammet.

Om den manuella driften är spärrad via applika-

tionsprogrammet sker ingen aktivering.

Alternativt:

zFlytta brytaren (1) till läget .auto

Den manuella manövreringen är frånkopplad.

Styrningen sker endast via KNX-bussen. Ut-

gången intar den position som angivits genom

busstyrningen.

Manövrera utgångar i manuell drift

Manövreringen sker vid respektive utgång via

upprepade snabba tryck på manöverknappen

(tabell 1).

VARNING!

Risk för förstöring genom att man

trycker på knapparna för UPP och NER

samtidigt vid anslutning av en motor

när utrustningen är oprogrammerad.

Motorer, förhängen och utrustning kan

förstöras.

Vid oprogrammerad utrustning ska

alltid endast en knapp manövreras i

manuell drift.

Tillstånd Uppträdande vid

kort knapptryck

Omkopplingsdrift

Belastningen

är frånkopplad.

Status-LED till

knappen (6) lyser

inte.

Tillkoppling av den anslutna

belastningen. Status-LED till

knappen (6) lyser.

Belastningen är

tillkopplad och

knappens (6) sta-

tus-LED lyser.

Frånkoppling av den an-

slutna belastningen. LED

slocknar.

Rulljalusi-/jalusidrift

Utgången beﬁnner

sig i vilotillstånd,

knappens (6)

status-LED lyser

inte.

Flyttrörelsen stoppas.

Status-LED till knappen (6)

lyser.

Om rulljalusin/jalusin

är i ändläget ska man

trycka på den motsatta

knappen för att ﬂytta

rulljalusin/jalusin.

Utgång aktiv,

knappens (6) sta-

tus-LED lyser.

Flyttrörelsen stoppas, LED

slocknar.

Vid TYA6.. enheter lyser LED rött. Vid TXA6..enheter

lyser LED rött vid rörelse uppåt och grönt vid rörelse

neråt.

Tabell 1: manuell manövrering

Information till elektrikern

Montering och elektrisk anslutning

FARA!

Elektrisk stöt vid beröring av spän-

ningsförande delar.

Elektriska stötar kan leda till

livshotande skador eller dödsfall.

Innan arbeten på utrustningen ska

anslutningskablarna frikopplas och

spänningsförande delar i omgivningen

ska täckas över.

VARNING!

Otillåten uppvärmning vid för hög

belastning av utrustningen!

Utrustningen och de anslutna

ledningarna kan skadas i

anslutningsområdet.

Den maximala strömbelastningen får

inte överskridas!

VARNING!

Risk för förstöring vid parallell kopp-

ling av ﬂera motorer på en utgång!

Ändlägesbrytare kan svetsas ihop.

Motorer, förhängen och utrustning kan

förstöras.

Anslut endast en motor per utgång!

Montera utrustningen

Observera temperaturområdet. Se till att kylnin-

gen är tillräcklig.

zMontera på DIN-skena enligt DIN EN 60715.

Ansluta utrustningen

30V DC

auto

C8C8

C7C7

C5 C6

14 16

C5 C6 C7 C8

C2 C3

C2 C3 C4

C2C2

C1C1

C4C4

C3C3

Bild 2: anslutning av utrustningen

Bild 3: installation/avinstallation med instickskläm-

mor

zAnslut bussledningen via anslutningsklämman (2).

Som tillval kan nätspänningen anslutas (8) vid

8-/4-faldiga utrustningsvarianter. En minskning

av belastningen av strömförsörjningen kan

realiseras (se Tekniska data).

Anslut belastningar som ska kopplas

Utgången är parametrerad som kopplingsutgång.

zAnslut omkopplingsspänningen till utrustnin-

gens övre anslutningsplint (7).

zAnslut belastningen till utrustningens nedre

anslutningsplint (3).

Anslut jalusidrivningarna

De två angränsande reläutgångarna / , C1 C2

C3 C4 C5 C6 C7 C8/ , / , / bildar vardera en jalusiut-

gång för jalusidrivningarna. Den vänstra reläut-

gången , , , är avsedd för riktningen C1 C3 C5 C7

UPP och den högra reläutgången , , , C2 C4 C6 C8

är avsedd för riktningen NER. UPP- och NER-ﬂytt-

ning av jalusin i manuell drift sker via motsvarande

manöverknappar.

Två utgångar är parametrerade som jalusiutgångar.

zAnslut drivningarnas matarspänning till den

övre anslutningsplinten (7). Använd samma fas

(ytterledare).

zAnslut drivningarna till den nedre anslutnings-

plinten (3).

Driftsättning

Systemlink: Ladda den fysikaliska adressen

och applikationsprogrammet

Brytaren (1) är i positionen .auto

zSlå på busspänningen.

zTryck på programmeringsknappen (5).

Knappen lyser.

Om knappen inte lyser ligger ingen busspän-

ning på.

zLadda den fysiska adressen i utrustningen.

Knappens status-LED slocknar.

zLadda applikationsprogrammet.

zNotera den fysiska adressen på märkningsfältet

(4).

Easylink:

Information om konﬁguration av anläggningen

framgår av den utförliga beskrivningen av service-

modulen easylink.

Driftsätt utrustningen.

zKoppla till nätspänningen på utgångarna.

zKoppla till nätförsörjningen (8-faldig variant).

Fastställ drifttid och lamellinställningstid

I rulljalusi-/jalusidrift är drifttiden för positione-

ringen av skuggutrustningen viktig. Positionen

beräknas med hjälp av drifttiden. Vid lamelljalusier

är lamellinställningstiden en del av den totala drift-

tiden. Lamellernas öppningsvinkel ställs därför in

som drifttid mellan öppnad och stängd position.

Drifttiden för UPP är i regel längre än drifttiden

för NER och måste eventuellt mätas separat

zMät förhängets drifttid för UPP och NER.

zMät lamellinställningstiden mellan ÖPPEN och

STÄNGD.

zMata in de uppmätta värdena i parameterin-

ställningen – ... resp. .gångtid lamellstegstid

Funktionskontroll

Utgångarnas funktionsduglighet visas via manö-

verknappens (6) status-LED.

Bilaga

Tekniska data

Matarspänning KNX 21-32V sTBTS

Brytförmåga µ16A AC1 230V~

Glödlampor 1200 W

Halogenlampor 1200 W

Konventionella transformatorer 1200 W

Elektroniska transformatorer 1000 W

Lysrörslampor:

- utan förkopplingsdon 1000 W

- med elektronisk drivdon (mono/duo) 15 x 36 W

Energispar-/LED-lampor 12 x 23 W

Omkopplingsström vid cos Φ = 0,6 max. 6 A

Försäkring: dvärgbrytare 10 A

Min. omkopplingsström 100 mA

Förreglingstid vid

byte av körriktning programvaruberoende

Drifthöjd max. 2000 m

Nedsmutsningsgrad 2

Stötspänning 4 kV

Skyddsgrad kåpa IP20

Skyddsgrad hus under frontplatta IP30

Slagskydd IK 04

Överspänningsklass III

Drifttemperatur -5 ... +45 °C

Lagrings-/transporttemperatur -20 °C … +70 °C

Maximalt antal kopplingstakter

vid full belastning 6 kopplingscykler/minut

Anslutningskapacitet 0,75 mm²…2,5 mm²

Kommunikationsmedium KNX TP 1

Konﬁgurationsläge S-Mode, Easy link

controller (TXA... only)

4-/2-faldiga varianter

Förlusteekt 3 W

Högsta tillåtna strömstyrka per enhet max. 30 A

Egenförbrukning på KNX-bussen:

- normalt 4 mA (TYA..)

5 mA (TXA..)

- i vilotillstånd 3,3 mA (TYA..)

3 mA (TXA..)

Mått 4 TE, 4 x 17,5 mm

6-/3-faldiga varianter

Förlusteekt 5 W

Högsta tillåtna strömstyrka per enhet max. 45 A

Egenförbrukning på KNX-bussen:

- normalt 4,3 mA (TYA..)

5 mA (TXA..)

- i vilotillstånd 3,3 mA (TYA..)

3 mA (TXA..)

Mått 4 TE, 4 x 17,5 mm

8-/4-faldiga varianter

Hjälpspänning 230V~ +10/-15%

240V~ +/-6%

Förlusteekt 6 W

Högsta tillåtna strömstyrka per enhet max. 60 A

Egenförbrukning på KNX-bussen:

- normalt 15,2 (TYA..)

6 mA (TXA..)

- i vilotillstånd 8,6 mA (TYA..)

4 mA (TXA..)

Egenförbrukning på KNX-bussen med

nätanslutning:

- normalt 2 mA (TXA.., TYA..)

- i vilotillstånd 2 mA (TXA.., TYA..)

Mått 6 TE, 6 x 17,5 mm

10-/5-faldiga varianter

Förlusteekt 7 W

Högsta tillåtna strömstyrka per enhet max. 75 A

Egenförbrukning på KNX-bussen:

- normalt 15,9 mA (TYA..)

6 mA (TXA..)

- i vilotillstånd 7,5 mA (TYA..)

4 mA (TXA..)

Mått 6 TE, 6 x 17,5 mm

Hjälp vid problem

Manuell manövrering inte möjlig

Orsak 1: Brytaren (1) inte inställd på

Ställ brytaren på

Orsak 2: Manuell manövrering är inte aktiverad

(Systemlink).

Aktivera manuell manövrering via applikations-

programmet.

Bussdrift inte möjlig

Busspänning saknas.

Kontrollera att bussanslutningsplintarna har rätt

polaritet.

Kontrollera busspänningen genom att trycka

snabbt på programmeringsknappen (5). Den

röda LED-indikeringen lyser om busspänningen

är på.

8-faldig: Vid beﬁntlig nätspänning utan buss-

spänning - programmeringsknappens (5) röda

LED blinkar.

Orsak 2: Manuell drift är aktiv. Brytaren (1) är i

läget

Flytta brytaren (1) till läget .auto

Rulljalusierna/jalusierna körs inte till ändläget

Orsak: Drifttiden för rulljalusierna/jalusierna är

felaktigt inställd.

Kontrollera drifttiderna. Mät eventuellt igen och

programmera om utrustningen.

VARNING!

Matningsspänningar för de elektriska

kretsarna som är anslutna till

produkten måste alltid ligga inom

samma spänningsområde (låg

spänning), eller SELV (säker extra låg

spänning). Anslutning av spänningar i

olika intervall kan medföra livsfara.

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen anger att

den inte bör sorteras tillsammans med annat hushållsavfall

när dess livstid är över. Till förebyggande av skada på

miljö och hälsa bör produkten hanteras separat för

ändamålsenlig återvinning av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som

sålt produkten eller sin kommun för vidare information om

var och hur produkten kan återvinnas på ett miljösäkert

sätt.

Företagsanvändare bör kontakta leverantören samt

veriﬁera angivna villkor i köpekontraktet. Produkten bör

inte hanteras tillsammans med annat kommersiellt avfall.

Får användas inom Europa

och i Schweiz

Produktspecifikationer

Varumärke:	Hager
Kategori:	Inte kategoriserad
Modell:	TYA606B
Bredd:	70 mm
Höjd:	90 mm
Temperatur vid drift:	-5 - 45 ° C
Antal produkter som medföljer:	1 styck
Internationellt skydd (IP) kod:	IP20
