Manöverdon rulljalusi

REG 230 V

Utgangsmodul markiser

230 V

TYA62.C

Jalusimanöverdon REG 230 V

Utgangsmodul markiser/

persienner 230 V

TXA62.C

Jalusimanöverdon REG 230 V

Utgangsmodul markiser/

persienner 230 V

Bn,.:

6LE002737A1

Säkerhetsanvisningar

Inbyggnad och montering av elektriska appara-

ter får bara utföras av en behörig elektriker i

enlighet med de gällande nationella installa-

tionsnormerna, riktlinjerna, bestämmelserna,

säkerhets- och olycksfallsförebyggande före-

skrifterna.

Kan medföra allvarliga kroppsskador, eldsvåda

eller materiella skador. Läs och följ hela bruks-

anvisningen.

Fara på grund av elektrisk stöt. Frånkoppla

strömmen före arbeten på utrustningen eller

belastningen. Slå av alla brytare som matar far-

lig spänning till enheten eller lasten.

Anslut endast en motor per utgång. Vid anslut-

ning av era motorer kan motorerna eller enhe-

ten förstöras.

Endast drivningar med mekaniska eller elektro-

niska ändlägesbrytare får användas. Kontroll-

era att ändlägesbrytarna är korrekt justerade.

Beakta motortillverkarens uppgifter. Utrust-

ningen kan skadas.

Anslut inga trefasmotorer. Utrustningen kan

skadas.

Risk för personskador. Utrustningen får bara

användas för att styra jalusimotorer eller marki-

ser. Koppla inga andra laster.

Beakta motortillverkarnas uppgifter gällande

omkopplingstid och max. inkopplingstid (ED).

Denna anvisning är en del av produkten och

ska lämnas kvar hos slutkunden.

Utrustningens uppbyggnad

30V DC

auto

C8C8

C7C7

C2C2

C1C1

C4C4

C3C3

(1)

(2)

(3)

(4)

(5)

(6)

(3)

(7)

Bild 1: exempel 8-faldig utrustningsvariant

(1) Skjutbrytare /auto

(2) KNX bussanslutningsuttag

(3) Anslutningar belastningen

(4) Märkningsfält med kåpa

(5) Belyst programmeringsknapp

(6) Manöverknapp för manuell drift per utgång

med status-LED

(7) Anslutning nätförsörjning (endast 8-faldig)

Vid 4-faldig variant motsvarar den principiella

konstruktionen den 8-faldiga utrustningsvarian-

ten.

Funktion

Systeminformation

Den här utrustningen är en produkt i KNX-syste-

men och uppfyller KNX-riktlinjerna. Detaljerade

fackkunskaper från KNX-utbildningar förutsätts för

förståelsen. Planering, installation och driftsätt-

ning av utrustningen görs med en KNX-certierad

programvara.

Systemlink Driftsättning

Utrustningens funktion beror på programvaran.

Programvaran nns i produktdatabasen. Produkt-

databas, tekniska beskrivningar samt konverte-

ringsprogram och era hjälpprogram nns alltid i

aktuell form på vår hemsida.

Easylink Driftsättning

Utrustningens funktion beror på funktionen. Kon-

gurationen kan även göras med hjälp av utrustning

som har utvecklats speciellt för enkel inställning

och driftsättning.

Denna typ av konguration är endast möjlig med

utrustning i easylink-systemet. Easylink står för

en enkel driftsättning med visuellt stöd. I detta

sammanhang tilldelas förkongurerade stan-

dardfunktioner till in-/utgångarna med hjälp av en

servicemodul.

Funktionsbeskrivning

Utrustningen är till för styrning av motordriven

byggnadsutrustning, till exempel rulljalusier och

jalusier via KNX-bussen. Utrustningen har 4 res-

pektive 8 utgångar och varje utgång kan aktiveras

oberoende.

Ändamålsenlig användning

- Koppling av elektriskt drivna motorer på

230 V AC till jalusier, rulljalusier och liknande

förhängen.

- Montering på DIN-skena enligt DIN EN 60715 i

fördelningsdosan

Produktegenskaper

- Utgångar som är oberoende av varandra, akti-

vering via KNX-bussen

- Utgångarnas tillståndsvisning på utrustningen

- Manuell aktivering av utgångarna på utrustning-

en är möjlig, användning på byggarbetsplatser.

- Position kan uppnås direkt.

- 3 larm.

- Scenfunktion.

- Tvångsstyrning.

- Anslutning av olika ytterledare är möjlig.

Endast jalusimanöverdon

- Lamelläget kan aktiveras direkt.

Endast 8-faldiga varianter

- Manuell manövrering (användning på byggar-

betsplatser) utan bussanslutning vid ansluten

nätspänning är möjlig.

Manövrering

Till-/frånkoppling av manuell manövrering

Vid de 8-faldiga varianterna är en styrning av

utgångarna möjlig även utan busspänning om

nätspänningen är ansluten, t.ex. för manövre-

ring på byggarbetsplatser.

Buss- och nätspänning är ansluten.

zFlytta brytaren (1) till läget

Den manuella driften är inkopplad, utgångarna

kan aktiveras oberoende av varandra via manö-

verknapparna (6).

Under manuell drift är styrningen via KNX-bus-

sen deaktiverad och hänsyn tas endast till

säkerhetsförreglingen med högsta prioritet.

Driftsättning Systemlink:

beroende på programmering sker aktiveringen

av den manuella driften kontinuerligt eller för en

tid som parametreras via applikationsprogram-

met.

Om den manuella driften är spärrad via applika-

tionsprogrammet sker ingen aktivering.

Alternativt

zFlytta brytaren (1) till läget .auto

Den manuella manövreringen är frånkopplad.

Styrningen sker endast via KNX-bussen. Ut-

gången intar den position som angivits genom

busstyrningen.

Manövrera utgångar i manuell drift

Manövreringen sker vid respektive utgång via

upprepade snabba tryck på manöverknappen (6)

(tabell 1).

Tillstånd Uppträdande vid

kort knapptryck

Manuell drift är inkopp-

lad, första manövrerin-

gen av en utgång.

Flytta NER, oberoende

av utgångstillstånd.

Flyttrörelse aktiv, knap-

pens (6) status-LED

lyser.

Flyttrörelsen stoppad.

Utgången benner sig i

viloläget, knappens (6)

status-LED lyser inte.

Flyttrörelse i motsatt

riktning jämfört med

den senaste ytnin-

gen.

Tabell 1: manuell manövrering

Information till elektrikern

Montering och elektrisk anslutning

FARA!

Elektrisk stöt vid beröring av spän-

ningsförande delar.

Elektriska stötar kan leda till

livshotande skador eller dödsfall.

Innan arbeten på utrustningen ska

anslutningskablarna frikopplas och

spänningsförande delar i omgivningen

ska täckas över.

6LE002737A2

VARNING!

Risk för förstöring vid parallell kopp-

ling av era motorer på en utgång!

Ändlägesbrytare kan svetsas ihop.

Motorer, förhängen och utrustning kan

förstöras.

Anslut endast en motor per utgång!

Montera utrustningen

Observera temperaturområdet. Se till att

kylningen är tillräcklig.

zMontera på DIN-skena enligt DIN EN 60715.

Ansluta utrustningen

230V~ 10A

30V DC

auto

C8C8

C7C7

C2C2

C1C1

C4C4

C3C3

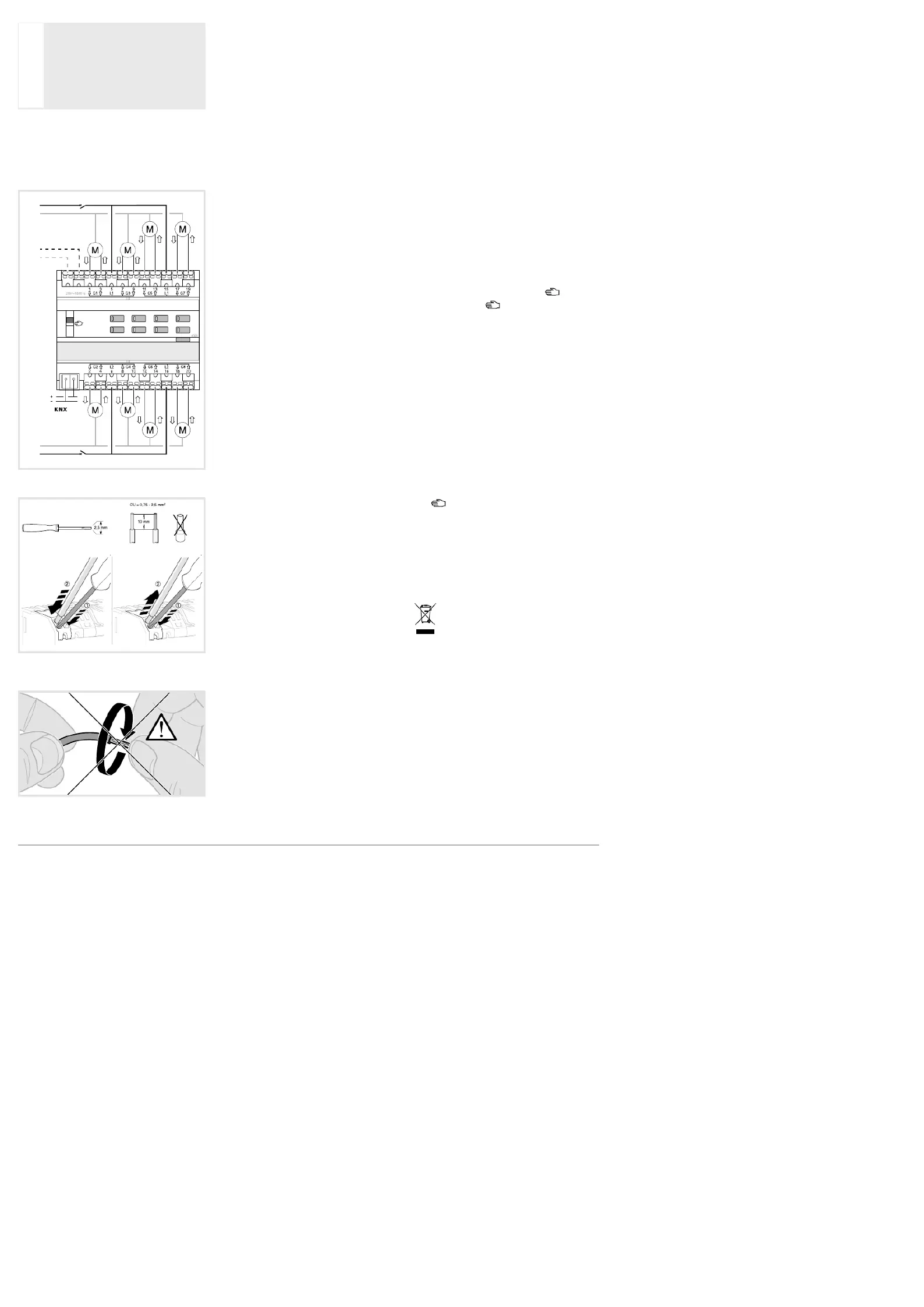

Bild 2: anslutning av utrustningen

Bild 3: installation/avinstallation med

insticksklämmor

Installationskretsen ska säkras via ledningsskydds-

brytare 10 A.

zAnslut bussledningen via anslutningsklämman

(2).

Som tillval kan nätspänningen anslutas (7) vid

8-/4-faldiga utrustningsvarianter. En minskning

av belastningen av strömförsörjningen kan

realiseras (se Tekniska data).

zAnslut motorerna.

Driftsättning

Systemlink: ladda den fysikaliska adressen och

applikationsprogrammet

Brytaren (1) är i positionen .auto

zSlå på busspänningen.

zTryck på programmeringsknappen (5).

Knappen lyser.

Om knappen inte lyser ligger ingen busspän-

ning på.

zLadda den fysiska adressen i utrustningen.

Knappens status-LED slocknar.

zLadda applikationsprogrammet.

zNotera den fysiska adressen på märkningsfältet

(4).

Easylink

Information om konguration av anläggningen

framgår av den utförliga beskrivningen av service-

modulen easylink.

Driftsätt utrustningen

zKoppla till nätspänningen på utgångarna.

zKoppla till nätförsörjningen (8-faldig variant).

Fastställ drifttid och lamellinställningstid

I rulljalusi-/jalusidrift är drifttiden för positioneringen

av skuggutrustningen viktig. Positionen beräknas

med hjälp av drifttiden. Vid lamelljalusier är lamel-

linställningstiden en del av den totala drifttiden.

Lamellernas öppningsvinkel ställs därför in som

drifttid mellan öppnad och stängd position.

Drifttiden för UPP är i regel längre än drifttiden

för NER och måste eventuellt mätas separat.

zMät förhängets drifttid för UPP och NER.

zMät lamellinställningstiden mellan ÖPPEN och

STÄNGD.

zMata in de uppmätta värdena i parameterinställ-

ningen – ... resp. .gångtid lamellstegstid

Funktionskontroll

Utgångarnas funktionsduglighet visas via manö-

verknappens (6) status-LED.

Bilaga

Tekniska data

Matarspänning KNX 21-32V SELV s

Brytförmåga µ 6A AC1 230V~

Förlusteffekt 2 W

Omkopplingsström vid cos Φ = 0,6 max. 6 A

Försäkring: dvärgbrytare 10A

Drifthöjd max. 2000 m

Nedsmutsningsgrad 2

Stötspänning 4 kV

Skyddsgrad kåpa IP 20

Skyddsgrad hus under frontplatta IP30

Slagskydd IK 04

Överspänningsklass III

Drifttemperatur -5°C…+45°C

Lagrings-/transporttemperatur -20 °C … +70 °C

Maximalt antal kopplingstakter

vid full belastning 20 kopplingscykler/minut

Anslutningskapacitet 0,75 mm²…2,5 mm²

Kommunikationsmedium KNX TP 1

Kongurationsläge SV

S-Mode, Easy link

controller (TXA62. only)

4-faldiga varianter

Egenförbrukning på KNX-bussen:

- Normalt 5,2 mA (TYA..)

5 mA (TXA..)

- I vilotillstånd 4,5 mA (TYA..)

3 mA (TXA..)

Mått 4 TE, 4 x 17,5 mm

8-faldiga varianter

Hjälpspänning

230V~ +10/-15%

240V~ +/-6%

Nätfrekvens 50/60 Hz

Egenförbrukning på KNX-bussen:

- Normalt 15,5 mA (TYA..)

6 mA (TXA..)

- i vilotillstånd 8,8 mA (TYA..)

4 mA (TXA..)

Egenförbrukning på KNX-bussen med

nätanslutning:

- normalt 2 mA (TXA.., TYA..)

- i vilotillstånd 2 mA (TXA.., TYA..)

Mått 6 TE, 6 x 17,5 mm

Hjälp vid problem

Manuell manövrering inte möjlig

Orsak 1: brytaren (1) inte inställd på

Ställ brytaren på

Orsak 2: manuell manövrering är inte aktiverad

(Systemlink).

Aktivera manuell manövrering via applikations-

programmet.

Bussdrift inte möjlig

Orsak 1: busspänning saknas.

Kontrollera att bussanslutningsuttaget har

korrekt polaritet.

Kontrollera busspänningen genom att trycka

snabbt på programmeringsknappen (5). Den

röda LED-indikeringen lyser om busspänningen

är på.

8-faldig: vid bentlig nätspänning utan buss-

spänning - programmeringsknappens (5) röda

LED lyser.

Orsak 2: manuell drift är aktiv. Brytaren (1) är i

läget

Flytta brytaren (1) till läget .auto

Rulljalusierna/jalusierna körs inte till ändläget

Orsak: Drifttiden för rulljalusierna/jalusierna är

felaktigt inställd.

Kontrollera drifttiderna. Mät eventuellt igen och

programmera om utrustningen.

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen anger att

den inte bör sorteras tillsammans med annat hushållsavfall

när dess livstid är över. Till förebyggande av skada på

miljö och hälsa bör produkten hanteras separat för

ändamålsenlig återvinning av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som

sålt produkten eller sin kommun för vidare information om

var och hur produkten kan återvinnas på ett miljösäkert

sätt.

Företagsanvändare bör kontakta leverantören samt

veriﬁera angivna villkor i köpekontraktet. Produkten bör

inte hanteras tillsammans med annat kommersiellt avfall.

Får användas inom Europa

och i Schweiz

6LE002737A3

Oversikt

30V DC

auto

C8C8

C7C7

C2C2

C1C1

C4C4

C3C3

(1)

(2)

(3)

(4)

(5)

(6)

(3)

(7)

Bilde 1: Eksempel produktvariant 8 kanals

(1) Glidebryter /auto

(2) KNX busstilkoblingsklemme

(3) Tilkoblinger last

(4) Tekstfelt med deksel

(5) Belyst programmering knapp

(6) Betjeningsknapp for manuell drift per utgang

med statuslysdiode

(7) Tilkobling strømforsyning (kun 8 kanals)

4 kanals tils+varer den grunnleggende oppbyg-

ningen til 8 kanals.

Funksjon

Systeminformasjon

Dette produktet er et KNX produkt og følger

KNX-retningslinjene. For forståelse forutsettes

detaljerte fagkunnskaper gjennom KNX-kurs. Plan-

legging, installasjon og igangsetting av produktet

skjer ved hjelp av en KNX-sertisert programvare.

Systemlink Igangsetting

Produktets funksjonen er avhengig av programva-

ren. Programvaren nner du i produktdatabasen.

Produktdatabase og tekniske beskrivelser nner du

alltid for det aktuelle produktet på vår internettside.

Easylink Igangsetting

Funksjonen til produktet er avhengig av kongura-

sjonen. Kongurasjonen kan også gjøres med pro-

dukter som er spesielt utviklet for enkel innstilling

og igangsetting.

Denne formen for kongurasjon er kun mulig med

produkter til easylink-systemet. Easylink står for

enkel, visuell støttet igangsetting. Herved tildeles

forhåndkongurerte standardfunksjoner med hjelp

av en servicemodul til inn-/utganger.

Funksjonsbeskrivelse

Produktene brukes til styring av motordrevet utstyr

som f.eks. markiser og persienner via KNX-buss.

Apparatene har 4 eller 8 utganger, som kan brukes

til å styre de enkelte utgangene individuelt.

Beregnet bruk

- Kobling av elektrisk drevne motorer 230 V AC

for rullegardiner, markiser og persienne.r

- Montering på DIN-skinne iht. DIN EN 60715 i

fordeling.

Produktegenskaper

- individuelle utganger, aktivering via KNX-buss.

- statusvisning til utgangene på produktet.

- manuell aktivering av utgangene på produktet

er mulig, byggeplassdrift.

- mulig å kjøre direkte til posisjonen.

- 3 alarmer.

- scenefunksjon.

- tvangsstilling gjennom overordnet styring.

- mulig med tilkobling av forskjellige eksterne

ledere.

Kun persienneutgang

- lamellstillingen kan aktiveres direkte.

Kun 8 kanals variant

- Manuell betjening (byggeplassdrift) er mulig

uten busstilkobling ved tilkoblet nettspenning.

Betjening

Slå på/av manuell drift

Ved varianten 8 kanals er det også mulig

å styre utgangene uten busspenning, når

nettspenning er koblet til f.eks. for betjening på

byggeplasser.

Buss- eller nettspenning er tilkoblet.

zSkyv bryteren (1) i stilling

Manuell drift er slått på, utgangene kan aktive-

res uavhengig av hverandre via betjeningstas-

tene (6).

I manuell drift er styringen via KNX-buss deak-

tivert, det tas kun hensyn til sikkerhetssperren

med høyest prioritet.

Systemlink igangsetting:

Avhengig av programmeringen aktiveres

manuell drift permanent eller for en tid som er

parametrisert via applikasjonsprogramvaren.

Hvis manuell drift er sperret via applikasjons-

programvaren, skjer ingen aktivering.

Eller

zSkyv bryteren (1) i stilling .auto

Manuell betjening er slått av. Styringen skjer

utelukkende via KNX-buss. Utgangen inntar

posisjonen som foreskrevet av busstyringen.

Betjening av utganger i manuell drift

Betjeningen skjer på hver utgang med gjentatte

korte tastetrykk på betjeningstasten (6) (tabell 1).

Tilstand Atferd ved

kort trykk

Manuell drift er slått på,

første betjening av en

utgang.

kjøres NED, uavhen-

gig av tilstanden til

utgangen.

Kjørebevegelse aktivert,

statuslysdiode til knap-

pen (6) lyser.

Kjørebevegelsen

stopper.

Utgangen er i hviletil-

stand, statuslysdiode til

knappen (6) er av.

Kjørebevegelse i mot-

satt retning av siste

kjøring.

Tabell 1: manuell betjening

Informasjon for elektrikere

Montering og elektrisk tilkobling

FARE!

Elektrisk støt ved berøring av spen-

ningsførende deler!

Elektrisk støt kan føre til død!

Før arbeider på produktet må tilkob-

lingsledninger kobles fra og spen-

ningsførende deler i nærheten dekkes

til!

Sikkerhetsforskrifter

Installasjon og montering av elektriske produk-

ter skal kun utføres av en elektriker i henhold til

gjeldende installasjonsstandarder, direktiver,

bestemmelser, sikkerhets- og ulykkesforskrifter

til landet.

Ved ignorering av installasjonsanvisningene

kan det oppstå skader på produktet, brann eller

andre farer.

Fare grunnet elektrisk støt. Før det utføres ar-

beid på enheten eller lasten, må strømmen

kobles fra. Husk alle sikringer som leverer

spenning til produktet eller det elektriske an-

legget.

Koble kun til én motor per utgang. Ved tilkob-

ling av ere motorer kan motorer eller appara-

tet ødelegges.

Bruk kun drev med mekaniske eller elektronis-

ke endeposisjonsbrytere. Kontroller endeposi-

sjonsbrytere for riktig justering. Følg angivelse-

ne til motorprodusentene. Produktet kan ta

skade.

Ikke koble til trefasemotorer. Produktet kan ta

skade.

Fare for personskade. Produktet skal kun bru-

kes til styring av markiser og persienner. Ikke

koble til annen last.

Følg anvisningene til motorprodusentene når

det gjelder omkoblingstid og maks. innkob-

lingsvarighet (ED).

Denne bruksanvisningen hører til produktet og

skal ligge hos sluttkunden.

Produktspecifikationer

Varumärke:	Hager
Kategori:	Inte kategoriserad
Modell:	TYA628A
Djup:	65 mm
Höjd:	90 mm
Produktens färg:	Grå
Temperatur vid drift:	-5 - 45 ° C
Antal produkter som medföljer:	1 styck
Internationellt skydd (IP) kod:	IP20
