Sida 1/6

TYB601B

Strömställare manöverdon,

1-faldig 10A infälld

Utgang 1 kanal, innfelt, 10A

TXB601B

Strömställare manöverdon,

1-faldig 10A infälld

Utgang 1 kanal, innfelt, 10A

Säkerhetsanvisningar

Inbyggnad och montering av elektriska appara-

ter får bara utföras av en behörig elektriker i

enlighet med de gällande nationella installa-

tionsnormerna, riktlinjerna, bestämmelserna,

säkerhets- och olycksfallsförebyggande före-

skrifterna.

Kan medföra allvarliga kroppsskador, eldsvåda

eller materiella skador. Läs och följ hela bruks-

anvisningen.

Fara på grund av elektrisk stöt. Frånkoppla

strömmen före arbeten på utrustningen eller

belastningen. Slå av alla brytare som matar far-

lig spänning till enheten eller lasten.

Fara på grund av elektrisk stöt. Det räcker ej att

frånkoppla enheten.

Fara på grund av elektrisk stöt på SELV- eller

PELV-installationen. Anslut inga förbrukare för

klenspänning SELV, PELV eller FELV gemen-

samt.

Denna anvisning är en del av produkten och

ska lämnas kvar hos slutkunden.

Utrustningens uppbyggnad

KNX+ /RD

KNX- /BK

(1)

(2)

(3)

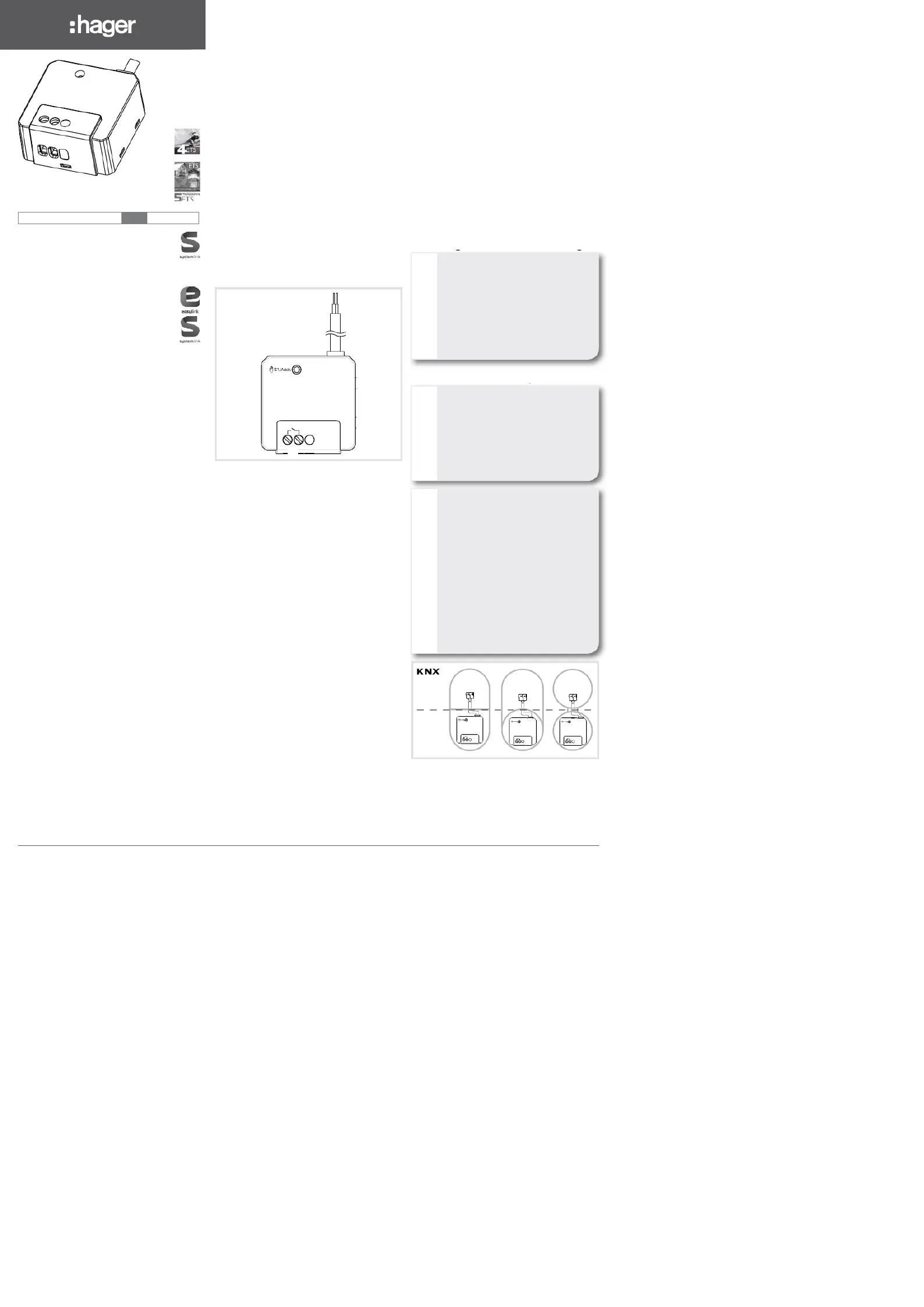

Bild 1: översikt över utrustningen

(1) Belyst knapp manuell drift/

programmeringsknapp

(2) Anslutning last(er)

(3) KNX bussanslutningsledning

Funktion

Systeminformation

Den här utrustningen är en produkt i KNX-syste-

men och uppfyller KNX-riktlinjerna. Detaljerade

fackkunskaper från KNX-utbildningar förutsätts för

förståelsen. Planering, installation och driftsätt-

ning av utrustningen görs med en KNX-certierad

programvara.

Driftsättning S-läge

Utrustningens funktion beror på programvaran.

Programvaran nns i produktdatabasen. Produkt-

databas, tekniska beskrivningar samt konverte-

ringsprogram och era hjälpprogram nns alltid i

aktuell form på vår hemsida.

Driftsättning E-läge

Utrustningens funktion beror på funktionen. Kon-

gurationen kan även göras med hjälp av utrustning

som har utvecklats speciellt för enkel inställning

och driftsättning.

Denna typ av konguration är endast möjlig med

utrustning i easylink-systemet. Easylink står för

en enkel driftsättning med visuellt stöd. I detta

sammanhang tilldelas förkongurerade stan-

dardfunktioner till in-/utgångarna med hjälp av en

servicemodul.

Funktionsbeskrivning

Utrustningen tar emot telegram från sensorer eller

andra styrningar via KNX-installationsbussen och

kopplar elektriska förbrukare med sin reläkontakt.

Ändamålsenlig användning

- Koppling av elektriska förbrukare AC 230 V till

potentialfri kontakt.

- Montering i apparatdosa enligt DIN 49073 (an-

vänd en djup dosa) resp. kopplingsdosa infälld/

utanpåliggande.

Produktegenskaper

- Tidskopplingsfunktioner.

- Manuell aktivering av utgångarna på utrustning-

en är möjlig, användning på byggarbetsplatser.

- Utgångarnas tillståndsvisning på utrustningen.

- Scenfunktion.

- Tvångsstyrning.

Information till elektrikern

Montering och elektrisk anslutning

FARA!

Elektrisk stöt vid beröring av spän-

ningsförande delar.

Elektriska stötar kan leda till livsho-

tande skador eller dödsfall.

Innan arbeten på utrustningen ska

anslutningskablarna frikopplas och

spänningsförande delar i omgiv-

ningen ska täckas över.

Anslut och montera utrustningen

VARNING!

Otillåten uppvärmning vid för hög

belastning av utrustningen!

Utrustningen och de anslutna ledning-

arna kan skadas i anslutningsområ-

det.

Den maximala strömbelastningen får

inte överskridas!

VARNING!

Vid anslutning av buss-/sidoanslut-

nings- och nätspänningstrådar i en

gemensam apparatdosa kan

KNX-bussledningen komma i beröring

med nätspänningen.

Säkerheten för hela KNX-installatio-

nen riskeras. Personer kan få en elek-

trisk stöt även på avlägsna enheter.

Placera inte buss-/sidoanslutnings

och nätspänningsklämmor i ett

gemensamt kopplingsutrymme.

Använd en apparatdosa med fast

skiljevägg eller separata dosor

(bild 2).

KNX+ /RD

KNX- /BK

KNX+ /RD

KNX- /BK

KNX+ /RD

KNX- /BK

SELV

Bild 2: installation med separat kopplingsutrymme

Bn,.:

6LE000367C1

6LE000367C

230 V v

KNX+ /RD

KNX- /BK

Buss

30 V DC

10 A

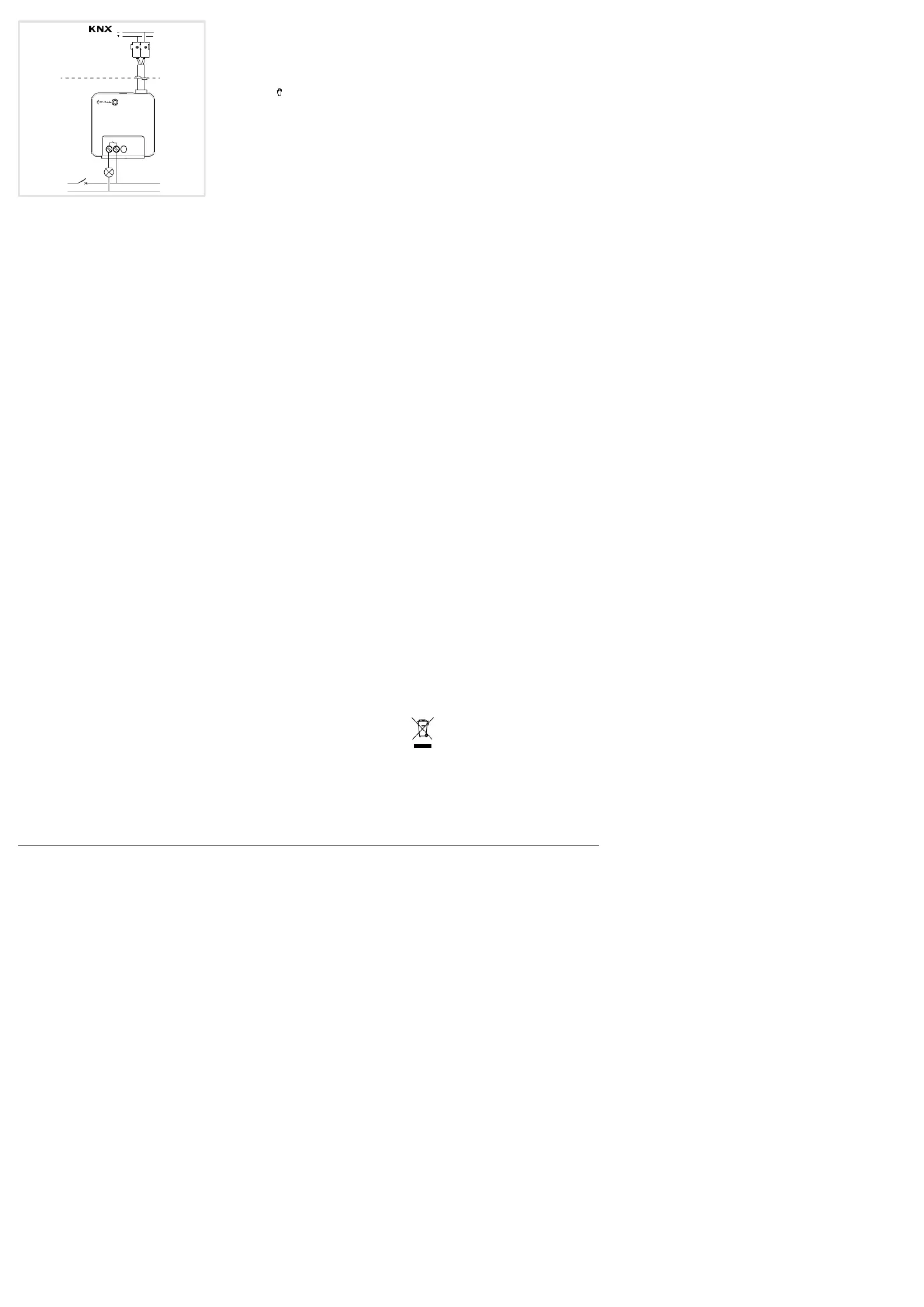

Bild 2: anslutning av enkel utrustning

Observera installationsföreskrifterna för

SELV-spänning Håll minimiavståndet mellan drift-

spänning och busstrådar på 4 mm.

Installationskretsen ska säkras via ledningsskydds-

brytare 10 A.

zAnslut bussledningen via anslutningsklämman.

zAnslut belastningen till anslutningsklämmorna

för belastning (2).

zPlacera utrustningen i installationsdosan.

Driftsättning

S-läge: ladda den fysiska adressen och

applikationsprogrammet

zSlå på busspänningen.

zTryck på programmeringsknappen (1).

Knappen lyser.

Om knappen inte lyser ligger ingen busspän-

ning på.

zLadda den fysiska adressen i utrustningen.

Knappens status-LED slocknar.

zLadda applikationsprogrammet.

zNotera den fysiska adressen på utrustningen.

E-läge

Information om konguration av anläggningen

framgår av den utförliga beskrivningen av service-

modulen Easylink.

Driftsätt utrustningen

zKoppla till nätspänningen på utgångarna.

Slå på/av testdrift

Utrustningen är ansluten. Buss- och omkopplings-

spänning ligger på.

zHåll knappen (1) intryckt > 5 s med ett spetsigt

föremål tills den blinkar grönt.

Utrustningen är i testdrift/manuell drift.

Eller vid inkopplad manuell drift:

zHåll knappen (1) intryckt > 5 s tills den blinkar

grönt 3 x.

Utrustningen är i normal drift.

Efter cirka 5 min. utan manövrering lämnar

enheten automatiskt den manuella driften.

Manövrera utgången i testdrift

Manövreringen sker vid respektive utgång via upp-

repade snabba tryck på knappen (1) (tabell 1).

Utrustningen är i testdrift. Knappen blinkar grönt

fram till den första manövreringen.

zTryck snabbt på knappen (1).

Utgången ändrar sitt kopplingstillstånd.

Återställ utrustningen till fabriksinställningen

Utrustningen har en möjlighet att återställa fabriks-

inställningen via programmeringsknappen.

Vid återställningen till fabriksinställningen för-

loras programmeringen. Det går inte längre att

aktivera via bussen.

zHåll knappen

S1/Addr. (1) intryckt länge

(> 10 s) tills den blinkar röd.

Utrustningen är återställd till fabriksinställningen.

Bilaga

Tekniska data

Matarspänning KNX 21 32 V SELV➡ s

Brytförmåga μ 10 A AC1 230 V~

Min. omkopplingsström 10 mA

Drifthöjd max. 2000 m

Nedsmutsningsgrad 2

Stötspänning 4 kV

Skyddsgrad kåpa IP20

Slagskydd IK 04

Överspänningsklass III

Försäkring dvärgbrytare 10 A

Konﬁ gurationsläge TP

Kommunikationsmedium

S mode - Easy link controller

Omgivningstemperatur -5 °C +45 °C➡

Lagrings-/transporttemperatur -20 °C +70 °C➡

Maximalt antal kopplingstakter

vid full belastning 20 kopplingscykler/minut

Anslutningskapacitet 0,75 mm² 2,5 mm²➡

Installationstyp kopplingsdosa till

installationsbrytare för infälld montering/

elektronik för infälld montering/

kopplingsdosa för infälld/

utanpåliggande montering

Måttl 44 x 43 x 22,5 mm

Egenförbrukning på KNX-bussen

normalt 7 mA

i vilotillstånd 5 mA

Glödlampor 600 W

Halogenlampor 600 W

Konventionell transformator 600 VA

Elektronisk transformator 600 W

Lysrörslampor

-utan förkopplingsdon 600 W

-med elektroniskt drivdon 6 x 58 W

Lågenergilampor 2 x 15 W

LED-lampor 2 x 15 W

Hjälp vid problem

Testdrift inte möjlig Den röda programmerings-

LED lyser.

Orsak: knappen (1) har tryckts in för snabbt.

Tryck snabbt på knappen så slocknar den röda

LED. Tryck på knappen igen (> 5 s).

Bussdrift inte möjlig.

Orsak 1: busspänning saknas.

Kontrollera att bussanslutningsuttaget har korrekt

polaritet.

Kontrollera om busspänningen ﬁ nns genom att

trycka snabbt på programmeringsknappen (1).

Den röda LED-indikeringen lyser om busspännin-

gen är på.

Orsak 2: utrustningen har återställts till fabriksins-

tällningen.

Utför programmering och driftsättning igen.

6LE000367C2

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen anger att

den inte bör sorteras tillsammans med annat hushållsavfall

när dess livstid är över. Till förebyggande av skada på

miljö och hälsa bör produkten hanteras separat för ändamålsenlig

återvinning av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som sålt pro-

dukten eller sin kommun för vidare information om var och hur

produkten kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angi-

vna villkor i köpekontraktet. Produkten bör inte hanteras tillsam-

mans med annat kommersiellt avfall.

Får användas inom Europa

och i Schweiz

Sikkerhetsforskrifter

Installasjon og montering av elektriske produk-

ter skal kun utføres av en elektriker i henhold til

gjeldende installasjonsstandarder, direktiver,

bestemmelser, sikkerhets- og ulykkesforskrifter

til landet.

Ved ignorering av installasjonsanvisningene

kan det oppstå skader på produktet, brann eller

andre farer.

Fare grunnet elektrisk støt. Før det utføres ar-

beid på enheten eller lasten, må strømmen

kobles fra. Husk alle sikringer som leverer

spenning til produktet eller det elektriske an-

legget.

Fare grunnet elektrisk støt. Produktet er ikke

egnet til trygg frakobling av spenningen.

Fare grunnet elektrisk støt på SELV eller PELV

installasjonen. Ikke koble noen last for lavspen-

ning SELV, PELV eller FELV sammen.

Denne bruksanvisningen hører til produktet og

skal ligge hos sluttkunden.

Oversikt

KNX+ /RD

KNX- /BK

(1)

(2)

(3)

Bilde 1: oversikt

(1) Belyst knapp manuell betjening kanal 1/

programmeringsknapp

(2) Tilkobling last

(3) KNX bus-tilkoblingsledning

Funksjon

Systeminformasjon

Dette produktet er et KNX produkt og følger

KNX-retningslinjene. For forståelse forutsettes

detaljerte fagkunnskaper gjennom KNX-kurs. Plan-

legging, installasjon og igangsetting av produktet

skjer ved hjelp av en KNX-sertisert programvare.

S-modus igangsetting

Produktets funksjonen er avhengig av programva-

ren. Programvaren nner du i produktdatabasen.

Produktdatabase og tekniske beskrivelser nner du

alltid for det aktuelle produktet på vår internettside.

E-modus igangsetting

Funksjonen til produktet er avhengig av kongura-

sjonen. Kongurasjonen kan også gjøres med pro-

dukter som er spesielt utviklet for enkel innstilling

og igangsetting.

Denne formen for kongurasjon er kun mulig med

produkter til easylink-systemet. Easylink står for

enkel, visuell støttet igangsetting. Herved tildeles

forhåndkongurerte standardfunksjoner med hjelp

av en servicemodul til inn-/utganger.

Funksjonsbeskrivelse

Apparatet mottar telegrammer fra sensorer eller

andre styringer via KNX-installasjonsbuss og

kobler elektriske laster med sine relékontakter.

Beregnet bruk

- Kobling av elektriske laster med potensi-

alfri kontakt.

- Montering i boks i henhold til DIN 49073 (bruk

dyp boks) eller fordelingsboks AP/UP.

Produktegenskaper

- tidskoblingsfunksjoner.

- manuell aktivering av utgangene på produktet

er mulig, byggeplassdrift.

- statusvisning til utgangene på produktet.

- scenefunksjon.

- tvangsstilling gjennom overordnet styring.

Informasjon for elektrikere

Montering og elektrisk tilkobling

FARE!

Elektrisk støt ved berøring av spen-

ningsførende deler!

Elektrisk støt kan føre til død!

Før arbeider på produktet må tilkob-

lingsledninger kobles fra og spen-

ningsførende deler i nærheten dekkes

til!

Koble til og montere produktet

FORSIKTIG!

Ved for høy last kan produktet bli

kritisk varmy!

Produktet og tilkoblede ledninger kan

skades i området til tilkoblingene!

Maksimal strømkapasitet må ikke

overskrides!

FORSIKTIG!

Ved tilkobling av bus-/utvidelse- og

nettspenningsledere i en felles appa-

ratboks, kan KNX-busledningen

komme i kontakt med nettspenningen.

Sikkerheten til hele KNX-installasjo-

nen settes i fare. Personer kan også få

støt i fjerntliggende apparater.

Bus-/utvidelse- og nettspenningskem-

mer skal ikke plasseres i en felles

koblingsboks. Bruk apparatbokser

med en fast skillevegg eller separate

bokser (Bilde 2).

KNX+ /RD

KNX- /BK

KNX+ /RD

KNX- /BK

KNX+ /RD

KNX- /BK

SELV

230 V AC

Bilde 2: installasjon med atskilte koblingsrom

KNX+ /RD

KNX- /BK

Bus

30 V DC

10 A

Bilde 3: koblingsskjema 1 kanal

Følg installasjonsforskrifter for SELV-spenning.

Overhold minsteavstanden mellom nettspenningen

og bussledere på 4 mm.

Installasjonskretsen skal sikres med 10 A sikring.

zKoble til bussledning via koblingsklemme.

zKoble til last på lasttilkoblingsklemmene (2).

zSett produktet inn i installasjonsboksen.

6LE000367C3

230 V v

230V

Produktspecifikationer

Varumärke:	Hager
Kategori:	Inte kategoriserad
Modell:	TYB601B
Höjd:	44 mm
Produktens färg:	Grå
Temperatur vid drift:	-5 - 45 ° C
Antal produkter som medföljer:	1 styck
Internationellt skydd (IP) kod:	IP20
