Sida 1/2

TYB6.2F

Strömställare-/jalusimanöverdon 2-faldig/

1-faldig för infälld montering 6A

Binäringång 2-f. + strömställare-/jalusi-

manöverdon 2-f./1-f., infälld montering 6A

Utgang 2 kanaler 6A/1 kanal markise/

persienne, innfelt

Inngang 2 kanaler + utgang 2 kanaler 6A/

1 kanal markise/persienne, innfelt

TXB6.2F

Strömställare-/jalusimanöverdon 2-faldig/

1-faldig för infälld montering 6A

Binäringång 2-f. + strömställare-/jalusi-

manöverdon 2-f./1-f., infälld montering 6A

Utgang 2 kanaler 6A/1 kanal markise/per-

sienne, innfelt

Inngang 2 kanaler + utgang 2 kanaler 6A/

1 kanal markise/persienne, innfelt

Säkerhetsanvisningar

Inbyggnad och montering av elektriska appara-

ter får bara utföras av en behörig elektriker i

enlighet med de gällande nationella installa-

tionsnormerna, riktlinjerna, bestämmelserna,

säkerhets- och olycksfallsförebyggande före-

skrifterna.

Kan medföra allvarliga kroppsskador, eldsvåda

eller materiella skador. Läs och följ hela bruks-

anvisningen.

Fara på grund av elektrisk stöt. Frånkoppla

strömmen före arbeten på utrustningen eller

belastningen. Slå av alla brytare som matar far-

lig spänning till enheten eller lasten.

Fara på grund av elektrisk stöt. Det räcker ej att

frånkoppla enheten.

Fara på grund av elektrisk stöt på SELV- eller

PELV-installationen. Anslut inga förbrukare för

klenspänning SELV, PELV eller FELV gemen-

samt.

Anslut endast en motor. Vid anslutning av era

motorer kan motorerna eller enheten förstöras.

Endast drivningar med mekaniska eller elektro-

niska ändlägesbrytare får användas. Kontroll-

era att ändlägesbrytarna är korrekt justerade.

Beakta motortillverkarens uppgifter. Utrust-

ningen kan skadas.

Beakta motortillverkarnas uppgifter gällande

omkopplingstid och max. inkopplingstid (ED).

Denna anvisning är en del av produkten och

ska lämnas kvar hos slutkunden.

Utrustningens uppbyggnad

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

(1)

(2)

(3)

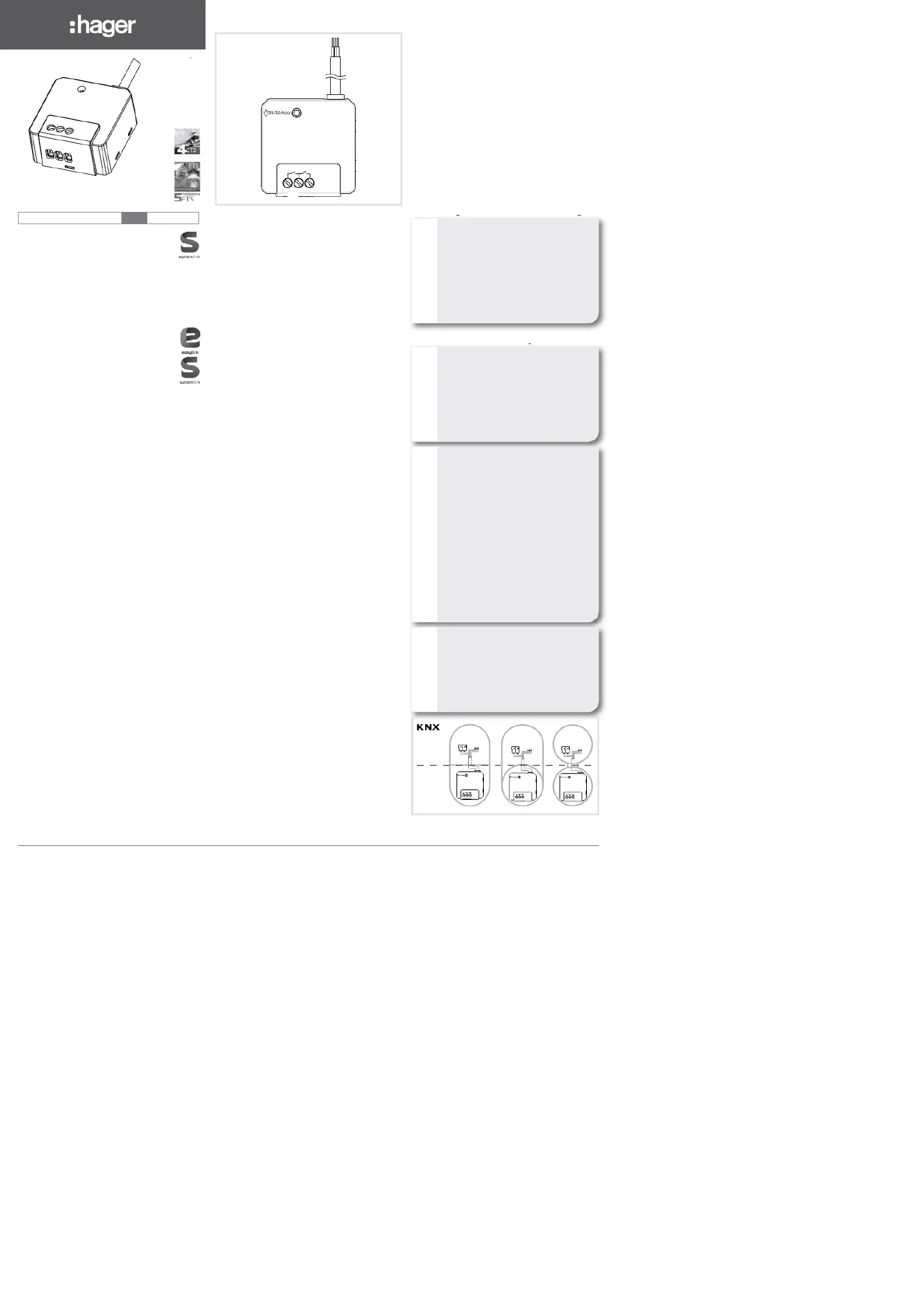

Bild 1: exempel utrustningsvariant med ingångar

(1) Belyst knapp manuell drift/

programmeringsknapp

(2) Anslutning last(er)

(3) KNX bussanslutningsledning/

anslutning ingångar

Funktion

Systeminformation

Den här utrustningen är en produkt i KNX-syste-

men och uppfyller KNX-riktlinjerna. Detaljerade

fackkunskaper från KNX-utbildningar förutsätts för

förståelsen. Planering, installation och driftsätt-

ning av utrustningen görs med en KNX-certierad

programvara.

Systemlänk driftsättning

Utrustningens funktion beror på programvaran.

Programvaran nns i produktdatabasen. Produkt-

databas, tekniska beskrivningar samt konverte-

ringsprogram och era hjälpprogram nns alltid i

aktuell form på vår hemsida.

Easylink driftsättning

Utrustningens funktion beror på funktionen. Kon-

gurationen kan även göras med hjälp av utrustning

som har utvecklats speciellt för enkel inställning

och driftsättning.

Denna typ av konguration är endast möjlig med

utrustning i easylink-systemet. Easylink står för

en enkel driftsättning med visuellt stöd. I detta

sammanhang tilldelas förkongurerade stan-

dardfunktioner till in-/utgångarna med hjälp av en

servicemodul.

Funktionsbeskrivning

Utrustningen tar emot telegram från sensorer eller

andra styrningar via KNX-installationsbussen och

kopplar elektriska förbrukare med sin reläkontakt.

Ändamålsenlig användning

- Koppling av elektriska förbrukare till

potentialfria kontakt.

- Koppling av elektriskt drivna motorer på

230 V AC till jalusier, rulljalusier och liknande

förhängen.

- Montering i apparatdosa enligt DIN 49073 (an-

vänd en djup dosa) resp. kopplingsdosa infälld/

utanpåliggande.

Produktegenskaper

- Manuell aktivering av utgångarna på utrustning-

en är möjlig, användning på byggarbetsplatser.

- Utgångarnas tillståndsvisning på utrustningen.

- Scenfunktion.

- Tvångsstyrning.

Funktioner i brytardrift

- Tidskopplingsfunktioner.

Funktioner i rulljalusi-/jalusidrift

- Position kan uppnås direkt.

- Lamelläget kan aktiveras direkt.

- Feedback från körtillståndet, jalusipositionen

och lamelljusteringen.

- 3 larm.

Ingångarnas funktion

- PÅ/AV.

- Dimning.

- UPP/NED.

- Lamellvinkel/stopp.

- Larm.

- Scen.

- Tvångsstyrning.

- Timerdrift.

Information till elektrikern

Montering och elektrisk anslutning

FARA!

Elektrisk stöt vid beröring av spän-

ningsförande delar.

Elektriska stötar kan leda till

livshotande skador eller dödsfall.

Innan arbeten på utrustningen ska

anslutningskablarna frikopplas och

spänningsförande delar i omgiv-

ningen ska täckas över.

Anslut och montera utrustningen

VARNING!

Otillåten uppvärmning vid för hög

belastning av utrustningen!

Utrustningen och de anslutna

ledningarna kan skadas i

anslutningsområdet.

Den maximala strömbelastningen får

inte överskridas!

VARNING!

Vid anslutning av buss-/sidoanslut-

nings- och nätspänningstrådar i en

gemensam apparatdosa kan

KNX-bussledningen komma i beröring

med nätspänningen.

Säkerheten för hela KNX-

installationen riskeras. Personer kan

få en elektrisk stöt även på avlägsna

enheter.

Placera inte buss-/sidoanslutnings

och nätspänningsklämmor i ett

gemensamt kopplingsutrymme.

Använd en apparatdosa med fast

skiljevägg eller separata dosor

(bild 2).

VARNING!

Risk för förstöring vid parallell kopp-

ling av era motorer!

Ändlägesbrytare kan svetsas ihop.

Motorer, förhängen och utrustning

kan förstöras.

Anslut endast en motor!

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

S1 S2

KNX+ /RD

KNX- /BK

In 1 /GN

Com /WH

In 2 /YE

SELV

FELV

230 V AC

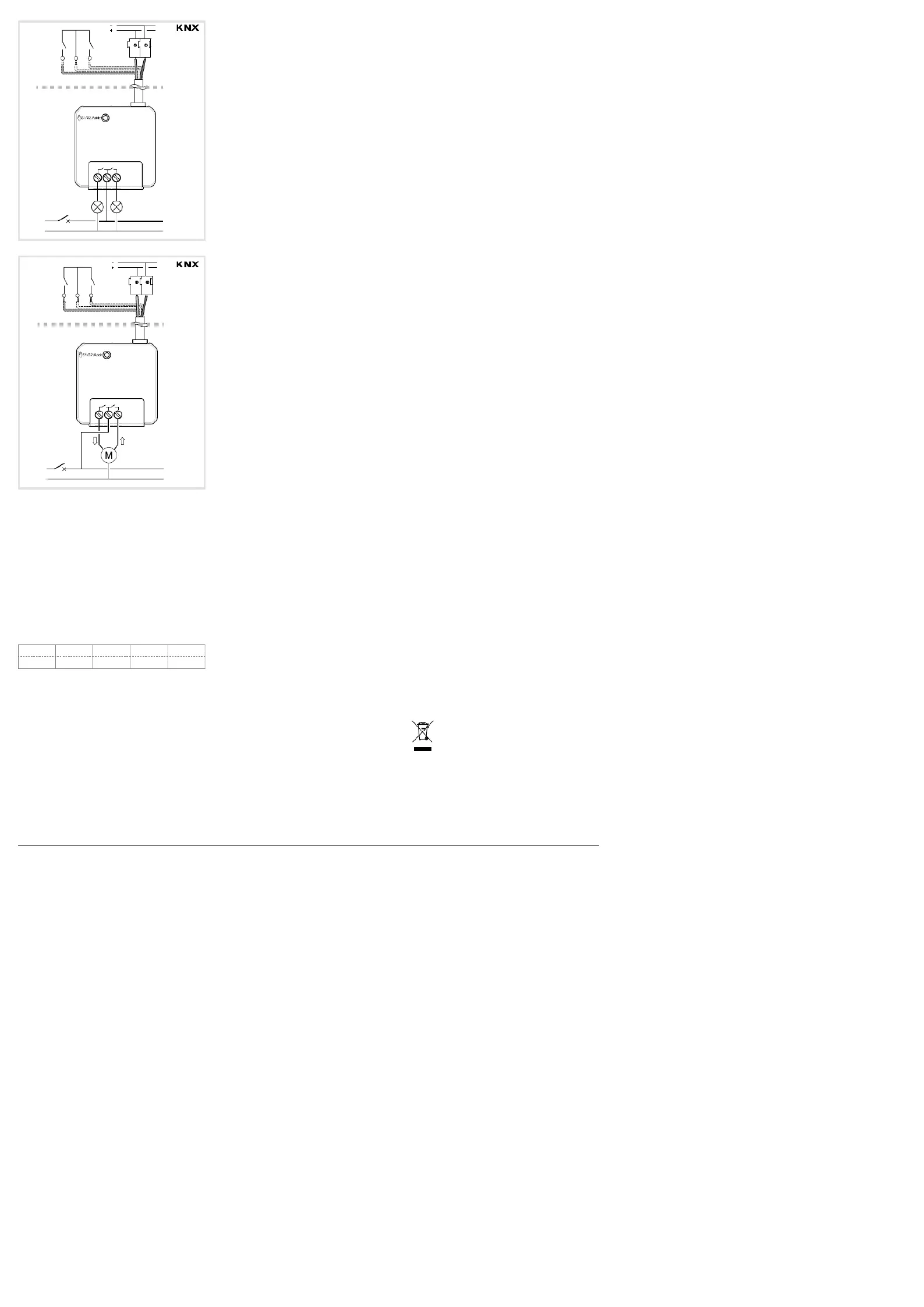

Bild 2: installation med separat kopplingsutrymme

Bn,.:

230 V v

6LE000381C1

6LE000381C
