Sida 1/3
Page 1 / 3
Harley Benton 538910 Multi Lever Switch Wiring Manual
✓ This manual is written based on Green: HOT / Red+White: SPLIT / Black+Shield: GROUND
✓ All parts should be connected with “GROUND”
1. TWO HUMBUCKERS (HH)
2 Humbucker pickups (Parallel connection) and 1 Volume.
Pickup combinations
Bridge humbucker full
Bridge humbucker split (inner coil)
Bridge and neck humbuckers full
Neck humbucker split (inner coil)
Neck humbucker full

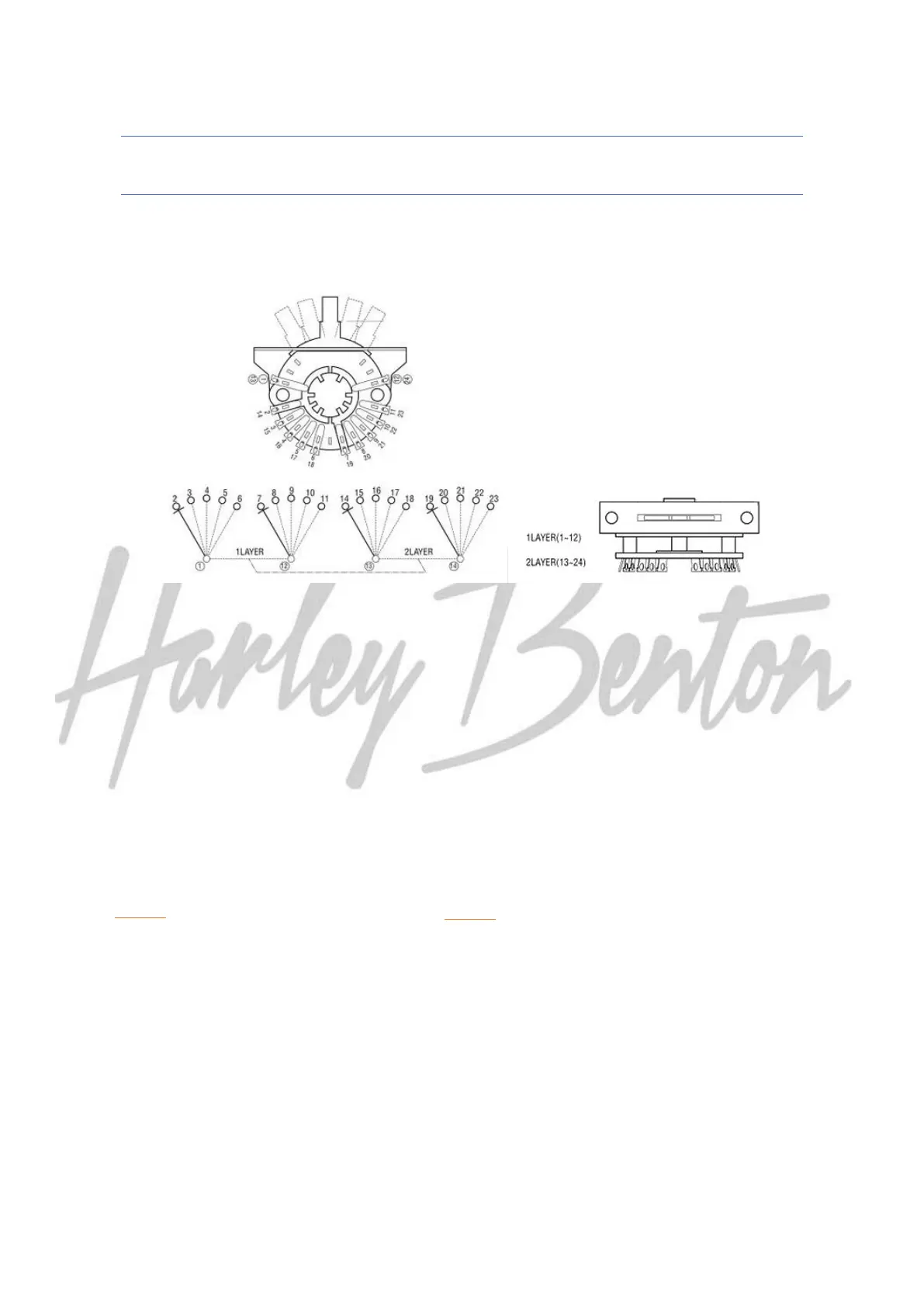

✓ 1 LAYER
1 Connect with pin 13
2 Bridge pickup “HOT”
3 Bridge pickup “HOT”
4 Bridge pickup “HOT”
8 Bridge pickup “SPLIT”
12 GROUND
✓ 2 LAYER
13 Volume
16 Neck pickup “HOT”
17 Neck pickup “HOT”
18 Neck pickup “HOT”
22 Neck pickup “SPLIT”
24 GROUND
Page 2 / 3
2. HUMBUCKER/SINGLE/SINGLE (HSS)
1 Bridge humbucker & 2 Single/Single Neck, Middle, 1 (Dual Gang)Volume, and 0.022uf capacitor.
Pickup combinations
Bridge humbucker – Tone
Middle & Bridge split (inside coil) – No Tone
Middle – Tone
Middle & Neck – No tone
Neck – Tone
✓ 1 LAYER
1 Connect with pin 12, 13
2 Bridge South finish
3 Bridge pickup “SPLIT”
4 Connect with pin 14, 18
8, 9, 10, 11 Volume
12 Connect with pin 1
3. HUMBUCKER/SINGLE/HUMBUCKER (HSH)
2 Bridge humbucker & Middle single, 1 Volume 1 Tone.
Pickup combinations
Bridge humbucker
Bridge humbucker Split & Middle
Bridge humbucker & Neck humbucker
Neck Humbucker Split & Middle
Neck humbucker
✓ 1 LAYER
8 Bridge pickup “SPLIT”
10 Neck pickup “SPLIT”
12 GROUND
✓ 2 LAYER
13 Volume
14 Connect with pin 4
15, 16, 17 Middle pickup “HOT”
18 Tone Volume
20, 21, 22, 23 Volume
14 Volume
✓ 2 LAYER
13 Connect with pin 24
15 Middle single pickup “HOT”
16, 17, 18 Neck pickup “HOT”
19, 20, 21 Bridge pickup “HOT”
22 Connect with pin 15
24 Volume
