Sida 1/30
www.heylo.de
Stand: 05/20 20
Art.-№ 1 110 890
PF 3500 LUFTREINIGER
DER EXPERTE FÜR PROFIS
BEDIENUNGSANLEITUNG
USER MANUAL
DE Luftreiniger
EN Air Filt er
2
DE
EG-Konformitätserklärung, IIA
Gemäß der EG-Richtlinie für Maschinen 2006/42/EC,
Änderung der Richtlinie 95/16/EG (Neufassung)
Für Gerätebaureihe : Luftreiniger / Filtergeräte
Typ: PowerFilter PF 3500 (patentiert)
HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß
Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden,
den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden
Bestimmungen und Normen entsprechen.
Zutreende EG-Richtlinien:
Maschinenrichtlinie 2006/42/EG
Niederspannungsrichtlinie 2014/35/EU
EMV Richtlinie 2014/30/EU –
Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.
Angewandte Normen:
DIN VDE 0700 Teil 1 und Teil 30
DIN EN 55014-1:2012- 05
DIN EN 60 335- 1
DIN EN 60 335-2- 69
Achim, 18.05.2017 …………………….…….……………..
Dr. Thomas Wittleder
- Geschäftsführer -
----------------------------------------------------------------------------------------------------------------------------------- -----
Inhaltsverzeichnis
1. Allgemeines ......................................................................................................................................... 3
2. Lieferumfang ........................................................................................................................................ 3
3. Montage (bei Erstinbetriebnahme) ...................................................................................................... 3
4. Sicherheitshinweise ............................................................................................................................. 4
5. Inbetriebnahme / Bedienung ............................................................................................................... 5
6. Anwendung / Einsatzbereiche ............................................................................................................. 6
7. Filter / Filterwechsel ............................................................................................................................. 8
8. Aufstellrichtlinien ................................................................................................................................ 12
9. Technische Daten .............................................................................................................................. 12
10. Instandhaltung / Fehlersuche .......................................................................................................... 13
11. Optionales Zubehör ......................................................................................................................... 13
12. Ersatzteilliste ................................................................................................................................... 14
13. Schaltplan ........................................................................................................................................ 15
3
DE
1. Allgemeines
ACHTUNG: Vor Inbetriebnahme unbedingt lese n!
Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der
Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der
Hersteller keine Haftung.
Der PowerFilter PF 3500 ist ein mobiles Luftltergerät. Luft wird aus der Umgebung an saugt und ge
durch ein zweistufiges Filtersystem geleitet. Die Filter nehmen hierbei Schwebeteilchen aus der Luft,
wie z. B. Grob- und Feinstä e, Schimmelpilzsporen, Pollen, Haustierhaare und Rauch. Neben dem ub
Umluftbetrieb kann durch den Anschluss von Luftschläuchen der Unterdruck für Sanierungsbereiche
erzeugt werden.
Außerdem kann die gefilterte Luft durch Anschluss von Schläuchen augseitig sowie absaugseitig ans
kontrolliert abgeführt bzw. zugeführt rden. we
Um „sauberere Luft“ zu erzeugen, wurden beim PF 3500 Luftuss und Filterung optimal aufeinander
abgestimmt. Der Motor leitet die Luft durch zwei verschiedene Filter einen Vorlter und einen –
Hauptlter. Die erste Filterstufe (Vorlter) scheidet Grobstäube bis . Die zweite Filterstufe 3 µm ab
(Hauptlter) scheidet Feinstäube und Schwebstoe bis zu 1 µm ab.
Aufgrund der verwendeten Filterklasse HEPA-H14 gemäß DIN EN 1822 bzw. der Staubklasse H
gemäß DIN EN 60335 ist das Filtergerät für die Filterung bestimmter biologischer Arbeitsstoe wie
Schimmelpilzsporen und anderer Schadstoe geeignet. e erforderliche Luftwechselzahl hängt von Di
der Art des Schadstoes ab.
Entsprechende behördliche bzw. berufgenossenschaftliche Regelwerke sind hierbei zu beachten. Die
Picht zur Informationsbeschaung liegt beim Umgang mit Gefahrstoen beim Betreiber des Gerätes.
Der Betreiber hat gegebenenfalls vor Sanierungsbeginn eine Gefährdungsbeurteilung zu erstellen.
2. Lieferumfang
▪ 1 x Filtergerät PF 3500
▪ 3 Filterhalter für Vorlter x
▪ 3 x Grobstaub Vorlter G4
▪ 1 x Transportrollen

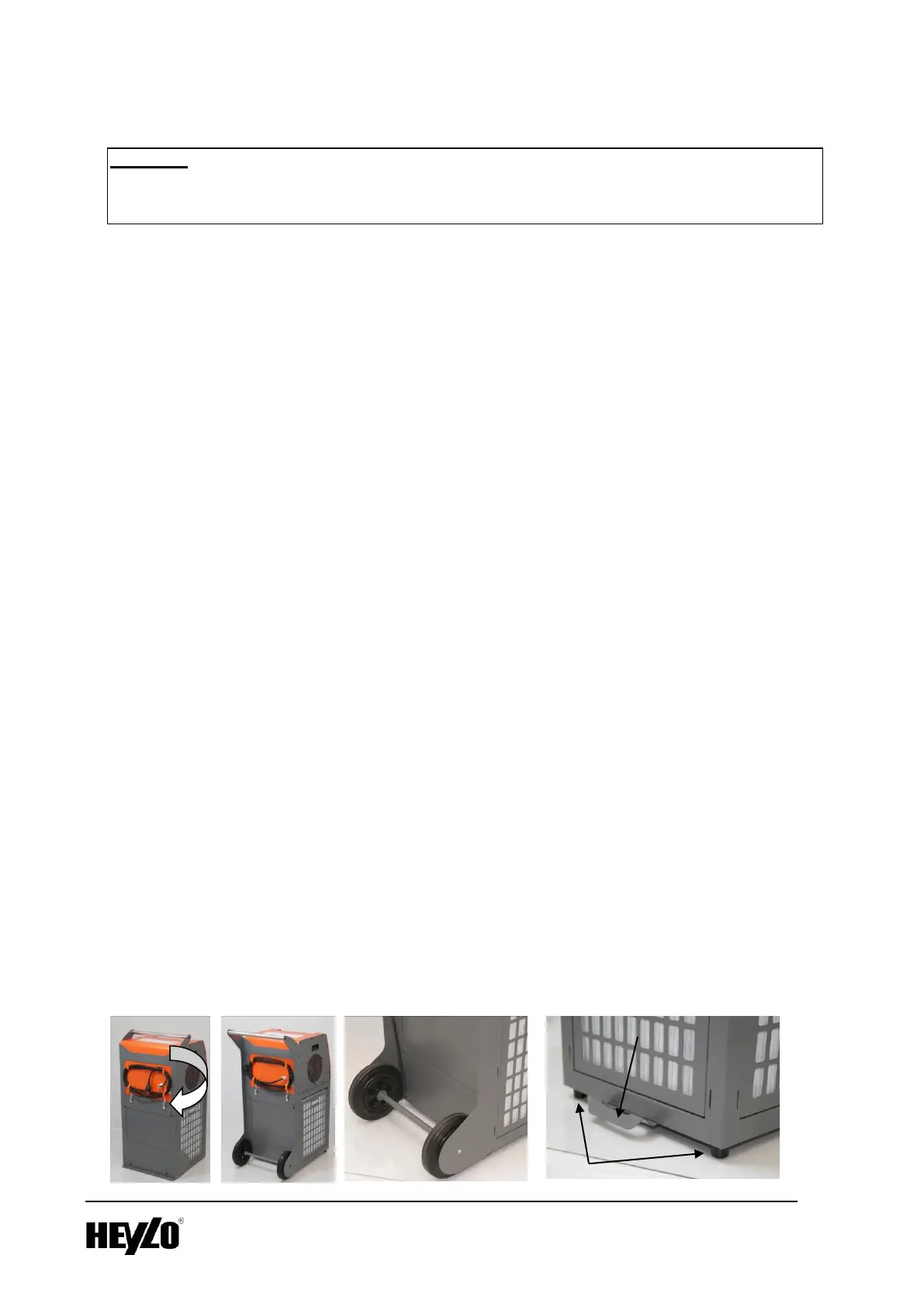

3 Montage (bei Erstinbetriebnahme) .
Der PF 3500 wird vormontiert im Karton angeliefert. Um das Gerät zu benutzen, müssen noch
folgende Montageschritte durchgeführt werden:
a) konsole (Rückseite) losschrauben Gri
b) Gerät leicht nach vorne kippen
c) Hinteren Gri umgekehrt wieder montieren
d) Achse mit den Transporträdern montieren
e) Gerät leicht nach hinten kippen
f) Vorderen Tragegri und Standfüße montieren
a c d f
Hauptlter sowie Schlauchanschluss-
Stutzen - siehe optionales Zubehör
4
DE
4 Sicherheitshinweise .
Zielgruppe: Das Handbuch ist für Techniker bestimmt, die das Gerät aufbauen, Wartungsarbeiten
ausführen und fehlerhafte Teile austauschen.
Copyright: Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher
Genehmigung von HEYLO GmbH gestattet!
Vorbehalt: HEYLO GmbH behält sich das Recht vor, ohne vorherige Ankündigung jederzeit
Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen.
Entsorgung: Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies
gemäß einschlägiger gesetzlicher Bestimmungen in umweltschonender Weise zu erfolgen
Von Kinder fernhalten: Kinder nicht mit dem Gerät oder in der Nähe des Geräts spielen lassen.
Elektrischer Anschluss: Luftreiniger wie der PF 3500 sind für den Betrieb mit 230V/50Hz ausgelegt.
Der Anschluss muss mit 16A abgesichert sein.
Nur mit Schukostecker und Schukosteckdosen verwenden! Genutzte Steckdosen müssen geerdet
sein und über einen Fehlerstromschutzschalter mit mind. 30 mA abgesichert sein.
Stromkabel vor Beschädigung schützen: Das Gerät niemals mit beschädigtem Stromkabel
benutzen. Wenn das Stromkabel beschädigt ist, muss es durch ein Kabel derselben Art und
Bemessung ersetzt werden.
Verlängerungskabel: Nur zugelassene Verlängerungskabel benutzen!
Mit Sorgfalt behandeln: Das Gerät nicht fallen lassen oder werfen, da es sonst zu Beschädigungen
von Bauteilen oder der Verdrahtung kommen kann.
Auf einer festen Fläche arbeiten: Das Gerät immer auf einer festen, ebenen Fläche aufstellen.
Während des Transports sichern: Bei Transport in Fahrzeugen Gerät gegen Rutschen sichern.
Trocken halten: Das Gerät darf nicht in Pfützen oder stehendem Wasser betrieben werden. Nicht im
Freien aufbewahren oder betreiben. Wenn die elektrische Verdrahtung oder Teile des Geräts nass
werden, ist das Gerät vor der Wiederbenutzung gründlich zu trocken.
Luftöffnungen frei halten: Die Luft E - und Auslässe nicht abdecken oder blockieren. in
Entsorgung der Filter: Wurde das Gerät in schadstoffbelasteter Luft eingesetzt, sind die
verbrauchten Filter luftdicht in Säcke zu verpacken und fachgerecht zu entsorgen. Der Filterwechsel
hat unter Atemschutz zu erfolgen.
Umgebung: Nicht in explosionsgefährdeten Bereichen einsetzen.
19
EN
(5) Putting into operation / operation
1. : The device can only be switched on when the main lter is inserted and the fan is Attention
set up correctly.
A safety switch ensures that the device is switched o while changing the lter
2. : To turn on the device, turn on the main switch . (Switch lights up orange) Turn on (A)
3. : With the power controller the air ow rate can be set between 0% and Power control (C)
100%. It is recommended to operate the device with 100% power.
ATTENTION: after switching on, it takes about 10sec for the fan motor to start. This is
not an error!
4. If the main lter is saturated, this will be indicated by the display Filter change indicator: (B)
and a signal tone. When this signal is triggering, the main lter as well as the pre-lters should
be replaced. Please remember to have enough replacement lters on hand.
The service life of the filters depends on the amount of dust sucked in. The device uses an
integrated dierential pressure switch to determine the air ow through the lter.
5. On the energy meter you can read the recorded electrical power and, if Energy meter: (D)
necessary, use it for documentation.
6. On the operating hour counter you can read the operating hours Operating hour counter: (E)
and, if necessary, use them for documentation.
A
C
B
E
D
