Sida 1/4
DFP Art. No. 1007530
2x Double flange plate
LINEAR 5: L SUB 4000 • L SUB 4000 A / L5 LTS • L5 LTS A
LINEAR 5 MK II 308 LTA • 118 Sub HPA

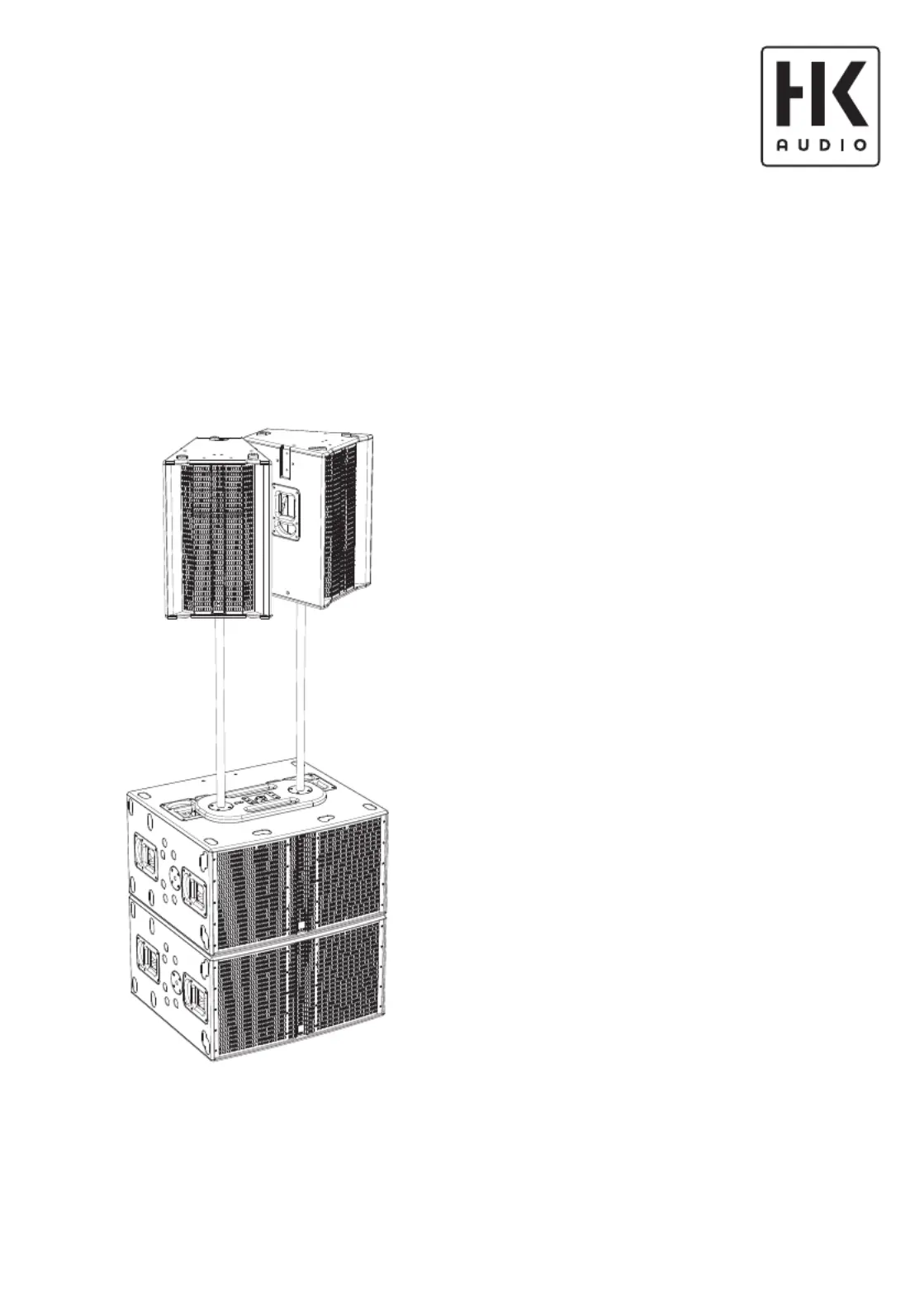

• Mounts two LTS (A) / 308 LTA on one L SUB 4000 (A) / 118 Sub HPA to configure a horizontal cluster
• Für das horizontale Clustern von je zwei LTS (A) / 118 Sub HPA auf einem L SUB 4000 (A)
Installation Instructions / Montageanleitung 1.2
• Please read these instructions before
installation and keep them for later
reference.
• Heads up: Be sure to observe all the
applicable regulations for installation to
ceilings, walls and trusses.
• Bitte vor Gebrauch lesen und für
späteren Gebrauch aufbewahren!
• Wichtig! Die geltenden Vorschriften für
die Montage an Decken, Wänden oder
Trägern sind unbedingt zu beachten.
Made in Germany
Fig./Abb. 1
Fig./Abb. 2 Fig./Abb. 3
Installing the DFP
1. Heads up! Use the DFP for L SUB 4000 / L SUB
4000 A / 118 Sub HPA enclosures only. When
installing the DFP, always place the subwoofer
(right side up, longer bottom side down) on a
stable, level surface, making sure it sits securely.
Mount no more than one LTS/LTS A on each
attached speaker pole.

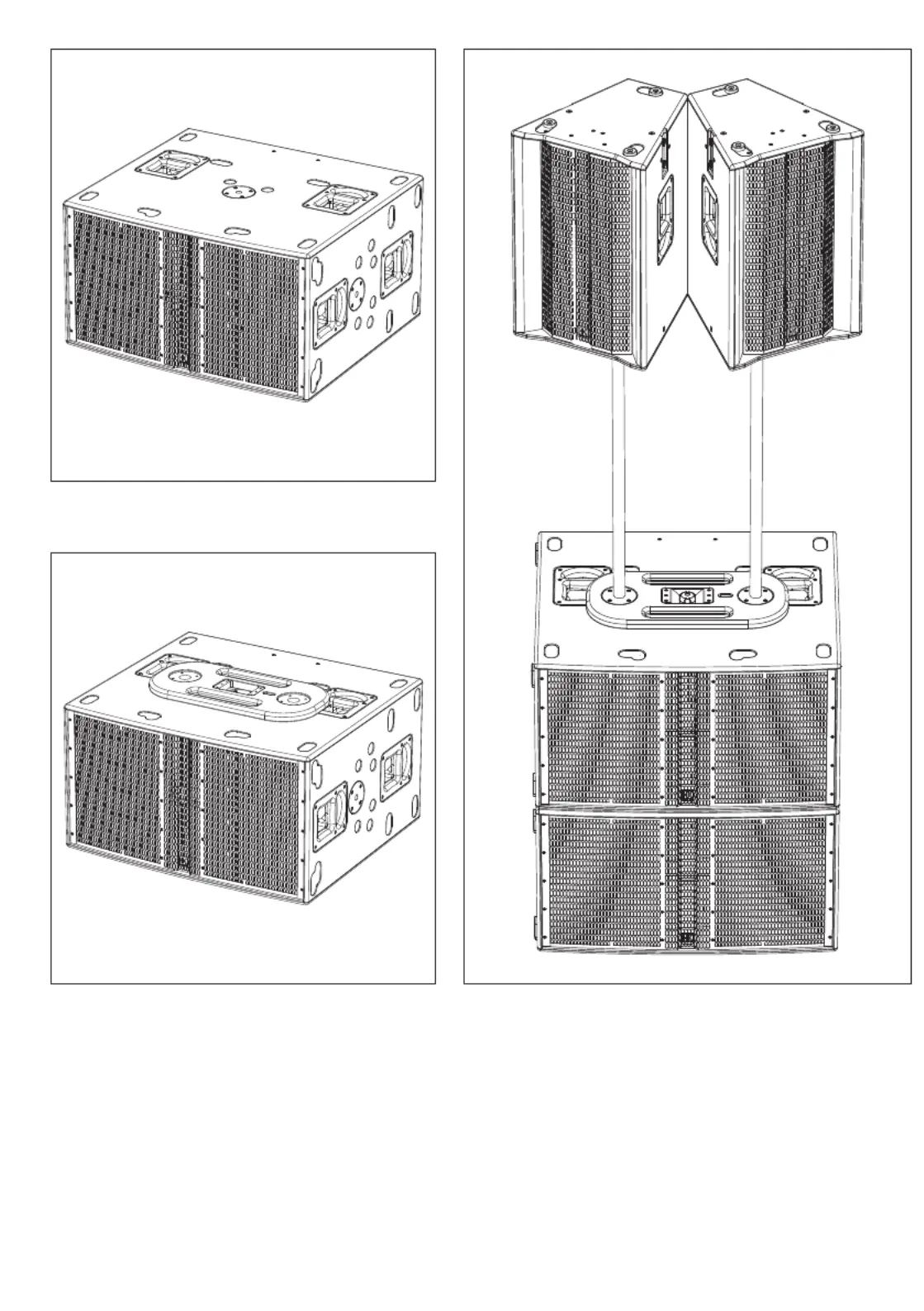

2. Center the DFP on top of the subwoofer and attach
it by inserting and tightening the thumbscrew in
the enclosure’s threaded M20 sleeve. (Fig. 1)
3. Insert two standard M20 mounting poles in the
DFP’s two threaded M20 sleeves and mount one
LTS/LTS A
on each (Fig.2).

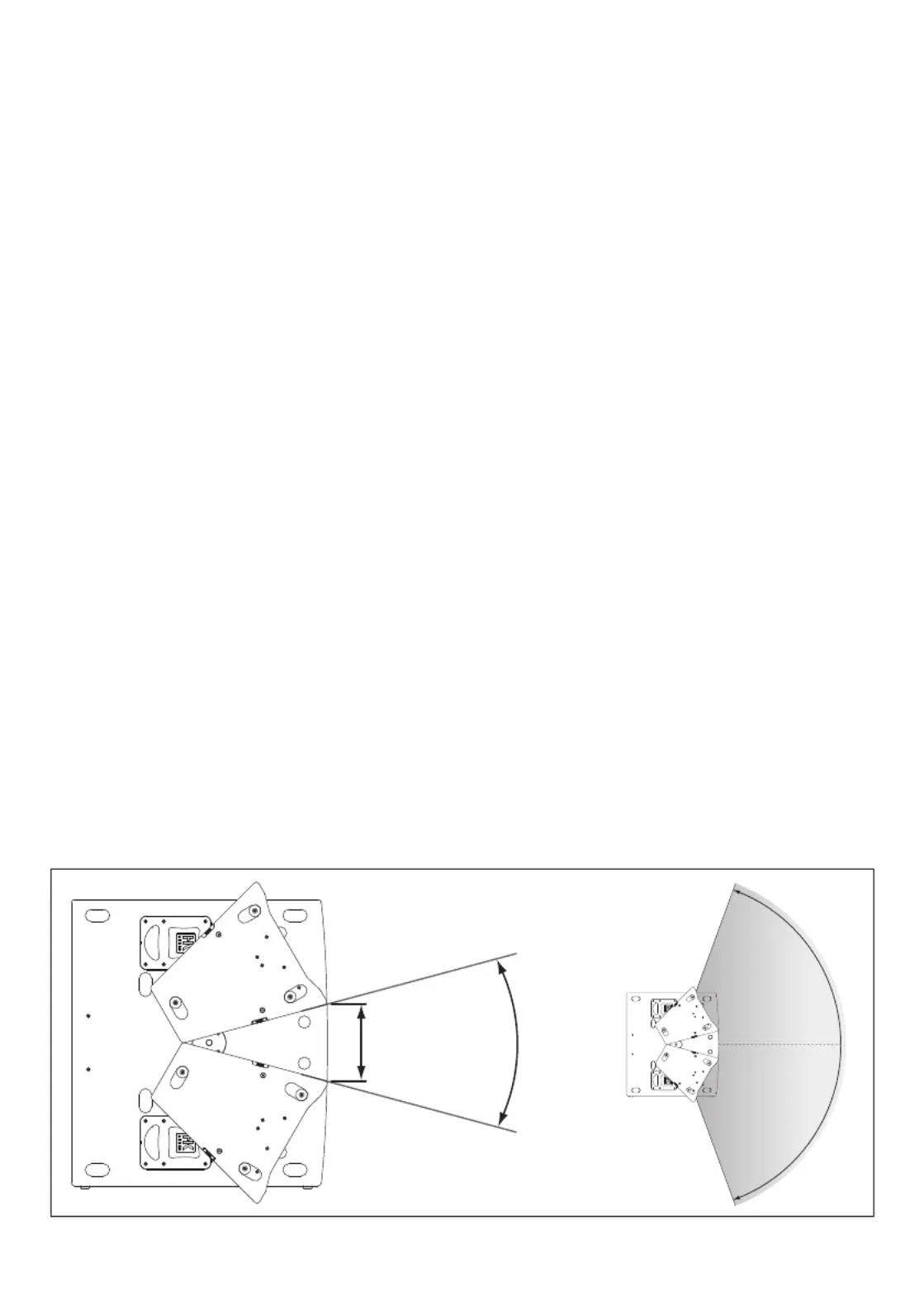

4. To minimize undesirable phasing eff ects, simply
bring the rear panels in so that they touch. This
gives you a 30° opening angle and a horizontal
directivity of 140° (Fig. 3 and 4).
5. To better aim the cluster towards the area you
wish to cover, loosen the thumbscrew a little, turn
the DFP to the desired position, and tighten the
thumbscrew down again, making sure the DFP is
fi rmly fastened.
Montage der DFP
1. Achtung! Die DFP darf nur in Verbindung mit
dem LSUB 4000 / L SUB 4000 A / 118 Sub HPA
verwendet werden. Für die Montage der DFP
den Subwoofer stets mit der langen Unterseite
auf einen ebenen Untergrund stellen und
darauf achten, dass er sicheren Halt hat. Auf die
angebrachten Distanzstangen dürfen je nur eine
LTS/LTSA montiert werden.
2. Die DFP mittig auf die Oberseite des Subwoofers
legen und mit der Rändelschraube im M20-
Gewindefl ansch des Subwoofers fest verschrauben
(Abb. 1).
3. Über die beiden M20-Gewindefl ansche der
DFP lassen sich nun zwei handelsübliche
M20-Distanzstangen befestigen. Auf jede
Distanzstange kann eine LTS/ LTSA montiert
werden (Abb. 2).
4. Um Auslöschungen oder Überhöhungen
im Frequenzgang (Phasing-Eff ekte) zu
minimieren, müssen lediglich die Rückwände
zusammengebracht werden. Hierdurch wird ein
Öff nungswinkel des Clusters von 30° erreicht,
was einem horizontalen Abstrahlwinkel von 140°
entspricht (Abb. 3 und 4).
5. Zur besseren Ausrichtung des Horizontal-Clusters
auf die zu beschallende Fläche, die Rändelschraube
etwas lösen und die DFP zur gewünschten Position
drehen. Danach muss die Rändelschraube wieder
fest verschraubt werden.
70°
140°
70°
30°
approx.
24 cm /
9 1/2"
Fig./Abb. 4
