Sida 1/44

Istruzioni per luso

PIANO

Sommario

Installazione, 2-3

Posizionamento

Collegamento elettrico

Descrizione dellapparecchio, 4

Pannello di controllo

Avvio e utilizzo, 5-8

Accensione del piano cottura

Accensione delle zone di cottura

Funzione booster

Spegnimento delle zone di cottura

Programmazione della durata di una cottura

Il contaminuti

Blocco dei comandi

Spegnimento del piano cottura

Modalità demo

Consigli pratici per luso dellapparecchio

Dispositivi di sicurezza

Consigli pratici per la cottura

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire lapparecchio

Smontare il piano

Descrizione tecnica dei modelli, 11

Italiano, 1

Français, 12 English,23

GBFR

KIO 644 DD Z

KIO 642 DD Z

KIO 744 DD Z

KIO 744 DO B

Espanol, 45

Deutsch, 34

Installazione

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

 Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

 Gli imballaggi non sono giocattoli per bambini e vanno

eliminati secondo le norme per la raccolta differenziata

(vedi Precauzioni e consigli).

 Linstallazione va effettuata secondo queste istruzioni e

da personale professionalmente qualificato. Una errata

installazione può causare danni a persone, animali o

cose.

Incasso

Per garantire un buon funzionamento dellapparecchio è

necessario che il mobile abbia le caratteristiche adatte:

 il piano dappoggio deve essere di materiale

resistente al calore, a una temperatura di circa

100°C;

 se si desidera installare il piano cottura sopra un

forno, questo deve essere provvisto di un sistema

di raffreddamento a ventilazione forzata;

 evitare di installare il piano cottura sopra una

lavastoviglie: alloccorrenza frapporre

un elemento

di separazione a tenuta stagna fra i due

apparecchi;

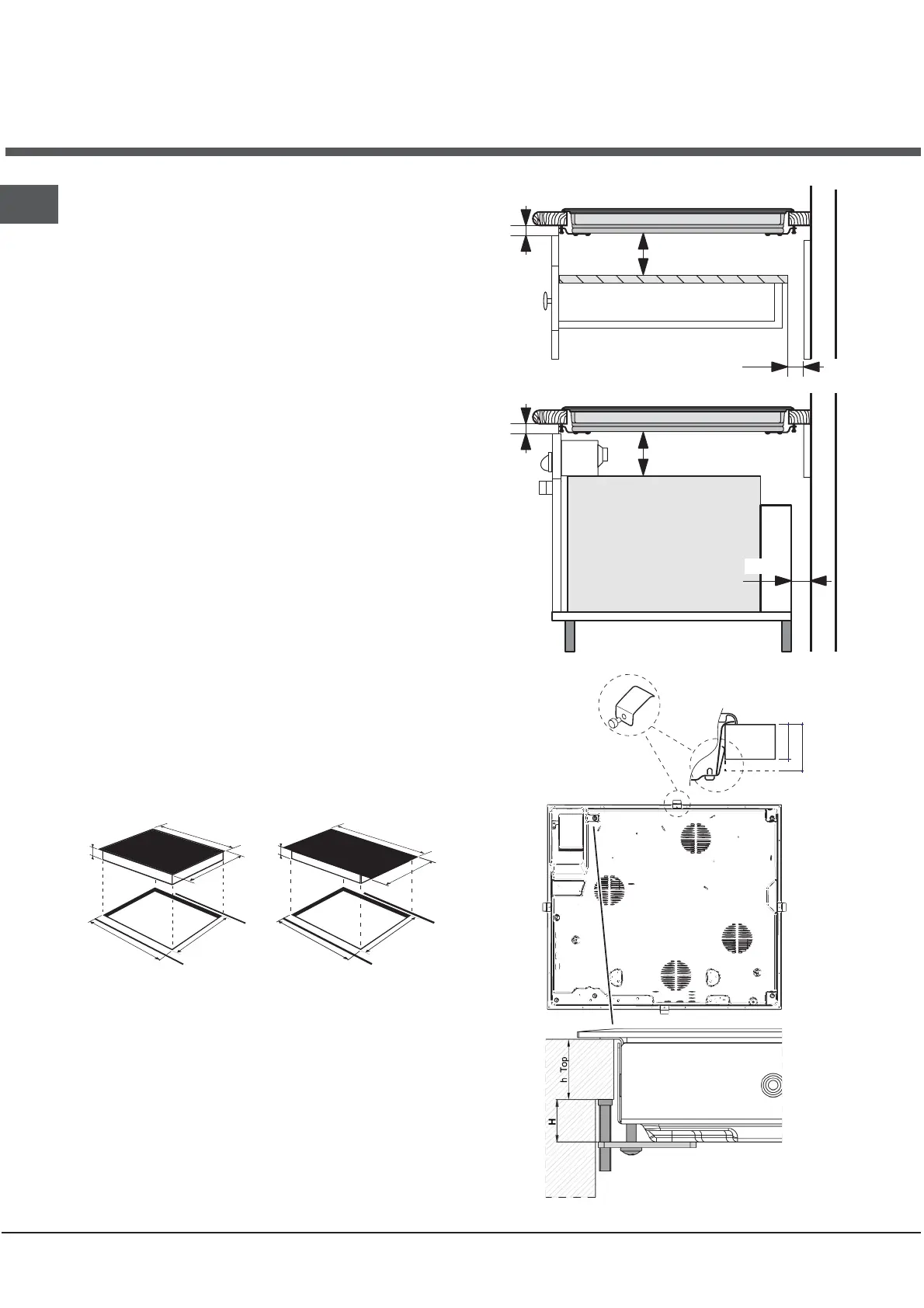

 a seconda del piano cottura che si desidera

installare (vedi figure), il vano del mobile deve

avere le seguenti dimensioni:

560 +

/- 1

490 +/- 1

590

520

560 +/- 1

490 +/- 1

Aerazione

Per consentire unadeguata aerazione e per evitare

il surriscaldamento delle superfici attorno

allapparecchio, il piano cottura deve essere posizionato:

 a una distanza minima di 40 mm dalla parete

retrostante;

 in modo da mantenere una distanza minima di 20 mm

fra il vano per lincasso e il mobile sottostante.

 I mobili situati a fianco, la cui altezza superi

quella del piano di lavoro, debbono essere situati

ad almeno 600 mm dal bordo del piano stesso.

5 mm

min. 20 mm

min. 40 mm

CASSETTO

5 mm

min. 40 mm

FORNO

VENTILATO

LATO ANTERIORE

DEL PIANO COTTURA

PIANO DI

APPOGGIO

PIANO COTTURA

ROVESCIATO

Fissaggio

Linstallazione dellapparecchio deve essere effettuata

su un piano dappoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato

fissaggio potrebbero alterare le caratteristiche e

le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci

di fissaggio va impostata prima del loro montaggio,

in base allo

spessore del piano dappoggio:

 spessore di 30 mm: vite 23 mm;

 spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sullintero

perimetro affinché il piano di cottura aderisca bene al

piano dappoggio.

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio

(ognuno con il suo perno) sul perimetro inferiore del

piano cottura, avvitandoli con le viti lunghe con punta

finché il vetro non aderisce al piano dappoggio.

 È indispensabile che le viti delle molle di centraggio

rimangano accessibili.

 In conformità alle norme di sicurezza, una volta

incassato lapparecchio, non debbono essere possibili

eventuali contatti con le

parti elettriche.

 Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza laiuto di qualche utensile.

Collegamento elettrico

 Lallacciamento elettrico del piano cottura e quello di

un eventuale forno da incasso devono essere realizzati

separatamente, sia per ragioni di sicurezza elettrica sia

per facilitare le operazioni di estrazione del forno.

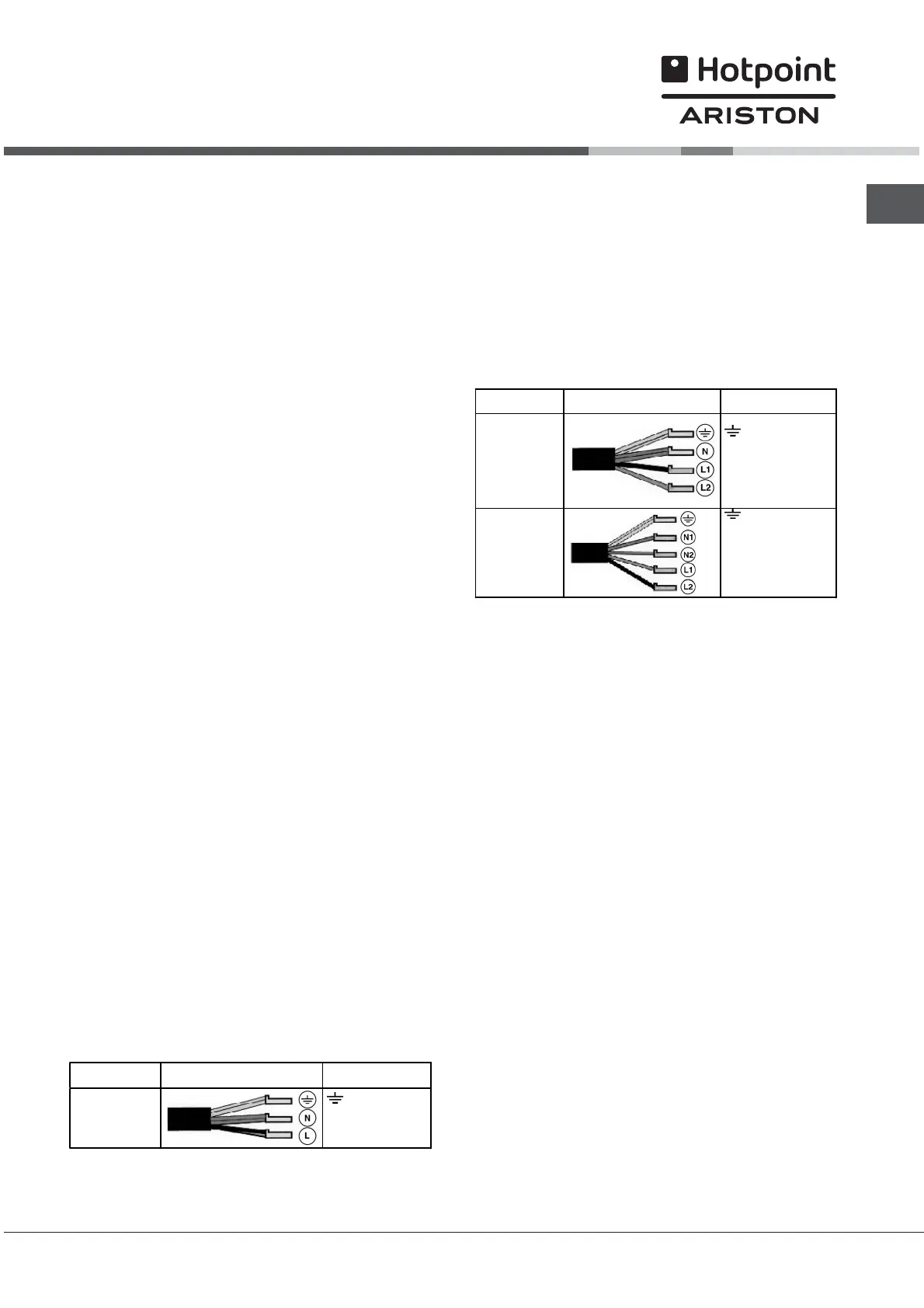

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e

predisposto per il collegamento monofase. Effettuare

lallaccio dei fili in accordo con la tabella e i disegni che

seguono:

Tensione tipo e

frequenza rete

Cavo elettrico Collegamento fili

220-240V 1+N ~

50 Hz

: giallo/verde;ı N:

i 2 fili blu

insiemeı L: marrone

insieme al nero

Altri tipi di collegamento

Se limpianto elettrico corrisponde a una delle seguenti

caratteristiche:

Tensione tipo e frequenza di rete

 400V - 2+N ~ 50 Hz

 220-240V 3 ~ 50 Hz

 400V 3 - N ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in

accordo con la tabella e i disegni

che seguono:

Tensione tipo e

frequenza rete

Cavo elettrico Collegamento fili

400V - 2+N ~

50 Hz

220-240V 3 ~

50Hz

400V 3-N~

50Hz

: giallo/verde;

N: i 2 fili blu insieme

L1: nero

L2: marrone

400V - 2+2N ~

50 Hz

: giallo/verde;

N1: blu

N2: blu

L1: nero

L2: marrone

Allacciamento del cavo di alimentazione alla

rete

In caso di collegamento diretto alla rete è necessario

interporre tra lapparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm.

 Linstallatore è responsabile del corretto collegamento

elettrico e dellosservanza delle norme di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di

legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella

targhetta caratteristiche posta sullapparecchio;

 la tensione di alimentazione sia compresa nei valori

della targhetta caratteristiche;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la

presa

o la spina; non usare prolunghe e multiple.

 Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.

 Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

 Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

 Non rimuovere o sostituire per nessun motivo il

cavo di alimentazione. L eventuale rimozione o

sostituzione fa decadere la garanzia e il marchio

CE. INDESIT non si assume alcuna responsabilita

per incidenti o danni derivanti dalla sostituzione/

rimozione del cavo di alimentazione originale. E

ammessa solo la sostituzione con un ricambio

originale ed effettuata da personale autorizzato

INDESIT.

Produktspecifikationer

Varumärke:	Hotpoint
Kategori:	Ugn
Modell:	KIO 744 DD Z
Timer:	Ja
Bredd:	690 mm
Djup:	520 mm
Höjd:	53 mm
Produktens färg:	Svart
Kontrolltyp:	Röra
AC-inspänning:	220 - 240 V
Apparatens placering:	Inbyggd
Växelström Frekvens:	50 - 60 hz
Barnsäkert:	Ja
Typ av spishäll:	Induktionshäll med zon
Antal brännare / zoner matlagning:	4
Antalet elektriska kokzoner:	4
Kokzon 3, form:	Rund
Placering av platta/tillagningsyta 4:	Höger fram
Typ av platta/tillagningsyta 4:	Vanlig
Typ av platta/tillagningsyta 3:	Stor
Kokzon 1, form:	Rund
Placering av platta/tillagningsyta 3:	Höger fram
Kokzon 2, form:	Rund
Strömförsörjning till platta/tillagningsyta 3:	Elektrisk
Typ av platta/tillagningsyta 1:	Vanlig
Placering av platta/tillagningsyta 2:	Främre till vänster
Strömförsörjning till platta/tillagningsyta 4:	Elektrisk
Strömförsörjning till platta/tillagningsyta 2:	Elektrisk
Typ av platta/tillagningsyta 2:	Stor
Kokzon 4, form:	Rund
Strömförsörjning till platta/tillagningsyta 1:	Elektrisk
Placering av platta/tillagningsyta 1:	Vänster bak
Maximal kabelförlust med anslutning:	Ja
Typ av timer:	Digital
Effekt på platta/tillagningsyta 1:	1400 W
Effekt på platta/tillagningsyta 2:	2200 W
Effekt på platta/tillagningsyta 3:	2200 W
Precisionspenna:	Ja
Effekt på platta/tillagningsyta 4:	1400 W
Kokzon 3, boost:	3000 W
Kokzon 2, boost:	3000 W
Kokzon 1, boost:	2000 W
Kokzon 4, boost:	2000 W
