Sida 1/44

IT
PIANO
PZ 750 /HA
PZ 750 GH /HA
PZ 750 R /HA
PZ 750 R GH /HA
PZ 750 N/HA
PZ 750 GH N/HA
PZ 750 R N/HA
PZ 750 R GH N/HA
PZ 750 K/HA
PZ 750 GH K/HA
PZ 750 RK/HA
PZ 750 R GH K/HA
Sommario
Installazione, 2-5
Posizionamento
Collegamento elettrico
Collegamento gas
Targhetta caratteristiche
Descrizione dell’apparecchio, 6
Vista d’insieme
Avvio e utilizzo, 7
Consigli pratici per l’uso dei bruciatori
Precauzioni e consigli, 8
Sicurezza generale
Smaltimento
Manutenzione e cura, 9
Escludere la corrente elettrica
Pulire l’apparecchio
Manutenzione rubinetti gas
Caretteristiche dei bruciatori ed ugelli
Anomalie e rimedi, 10
Assistenza, 11
Assistenza attiva 7 giorni su 7
Istruzioni per l’uso
Italiano, 1 Français, 22
Espanol, 39
English,12
GB
IT
FR
ES

2
IT
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.

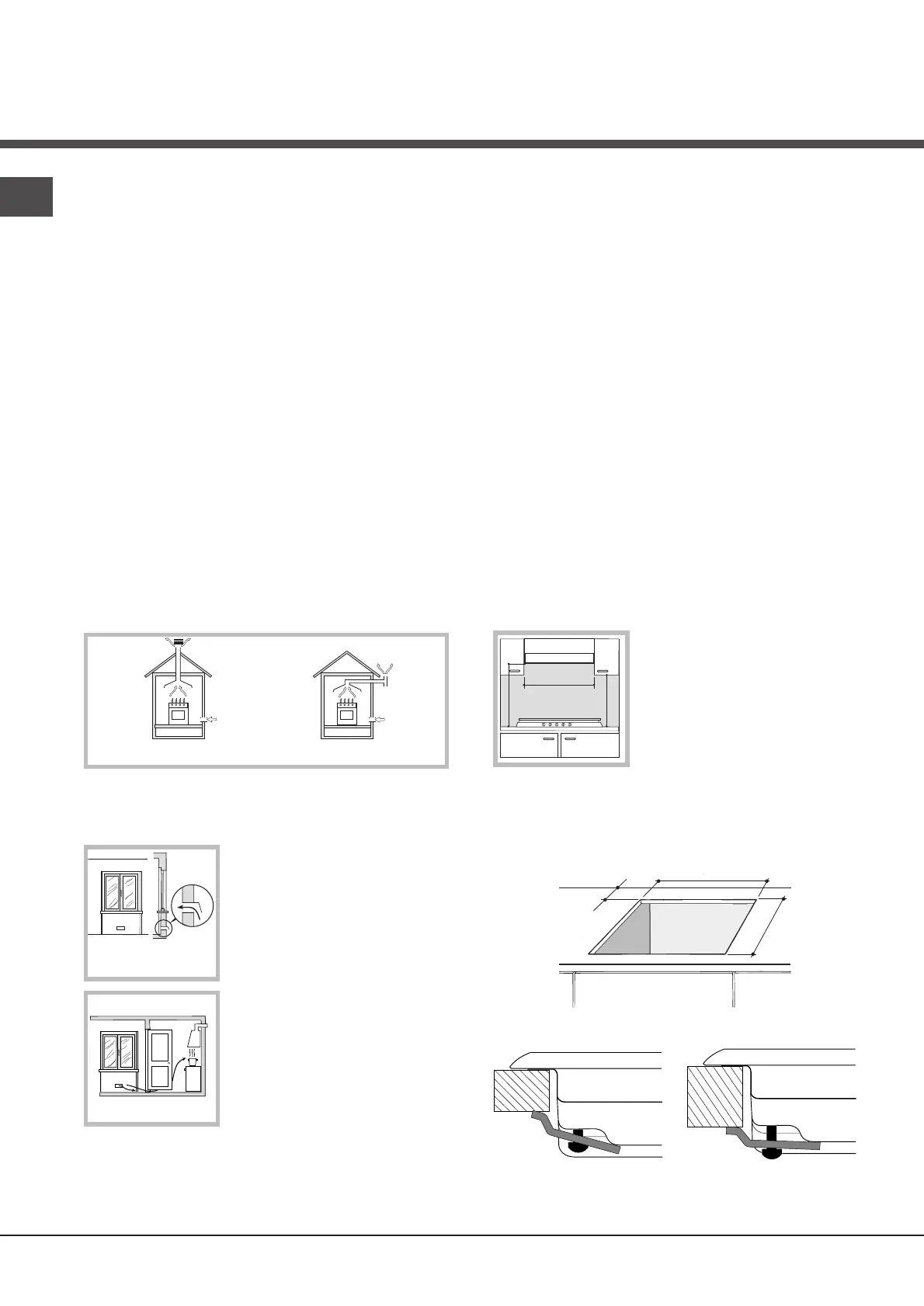

Posizionamento
! Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (
vedi Precauzioni e consigli
).
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose.
! Questo apparecchio può essere installato e funzionare
solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e
successivi aggiornamenti. Debbono essere osservati i
seguenti requisiti:
• Il locale deve prevedere un sistema di scarico all’esterno
dei fumi della combustione, realizzato tramite una cappa
o tramite un elettroventilatore che entri automaticamente
in funzione ogni volta che si accende l’apparecchio.
• Il locale deve prevedere un sistema che consenta l’afflus-
so dell’aria necessaria alla regolare combustione. La por-
tata di aria necessaria alla combustione non deve essere
inferiore a 2 m
3
/h per kW di potenza installata.
Il sistema può essere realizzato
prelevando direttamente l’aria dal-
l’esterno dell’edificio tramite un con-
dotto di almeno 100 cm
2
di sezio-
ne utile e tale che non possa esse-
re accidentalmente ostruito.
Ovvero, in maniera indiretta da lo-
cali adiacenti, dotati di un condot-
to di ventilazione con l’esterno
come sopra descritto, e che non
siano parti comuni dell’immobile,
o ambienti con pericolo di incen-
dio, o camere da letto.
• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano
verso il basso. Quindi i locali contenenti bidoni di GPL
debbono prevedere delle aperture verso l’esterno così da
permettere l’evacuazione dal basso delle eventuali fughe
di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzial-
mente pieni, non debbono essere installati o depositati in
locali o vani a livello più basso del suolo (cantinati, ecc.).
É opportuno tenere nel locale solo il bidone in utilizzo,
collocato in modo da non essere soggetto all’azione diret-
ta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di
portarlo a temperature superiori ai 50°C.
Incasso
I piani a gas e misti sono predisposti con grado di
protezione contro i riscaldamenti eccessivi di tipo X, è
pertanto possibile l’installazione a fianco di mobili la cui
altezza non superi quella del piano di lavoro. Per una
corretta installazione del piano di cottura vanno osservate le
seguenti precauzioni:
• I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse,
comunque ad una distanza minima di 650 mm.
• Posizionare i pensili adiacenti alla cappa ad un’altezza
minima dal top di 420 mm (
vedi figura
).
Allorchè il piano di cottura venga
installato sotto un pensile,
quest’ultimo dovrà mantenere
una distanza minima dal top pari
a 700 mm (
vedi figura
).
• Il vano del mobile dovrà avere le dimensioni indicate
nella figura. Sono previsti dei ganci di fissaggio che
consentono di fissare il piano su top da 20 a 40 mm. di
spessore. Per un buon fissaggio del piano è
consigliabile usare tutti i ganci a disposizione.
555 mm
55 mm
475 mm
Schema di fissaggio dei ganci
Posizione gancio per Posizione gancio per
top H=20mm top H=30mm
Installazione
Maggiorazione della fessura
fra porta e pavimento
Locale
adiacente
Locale
da ventilare
A
Esempi di aperture di
ventilazione
per l’aria comburente
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura)
Direttamente
all’esterno
600mm min.
600mm min.
700mm min.

IT
3
Avanti

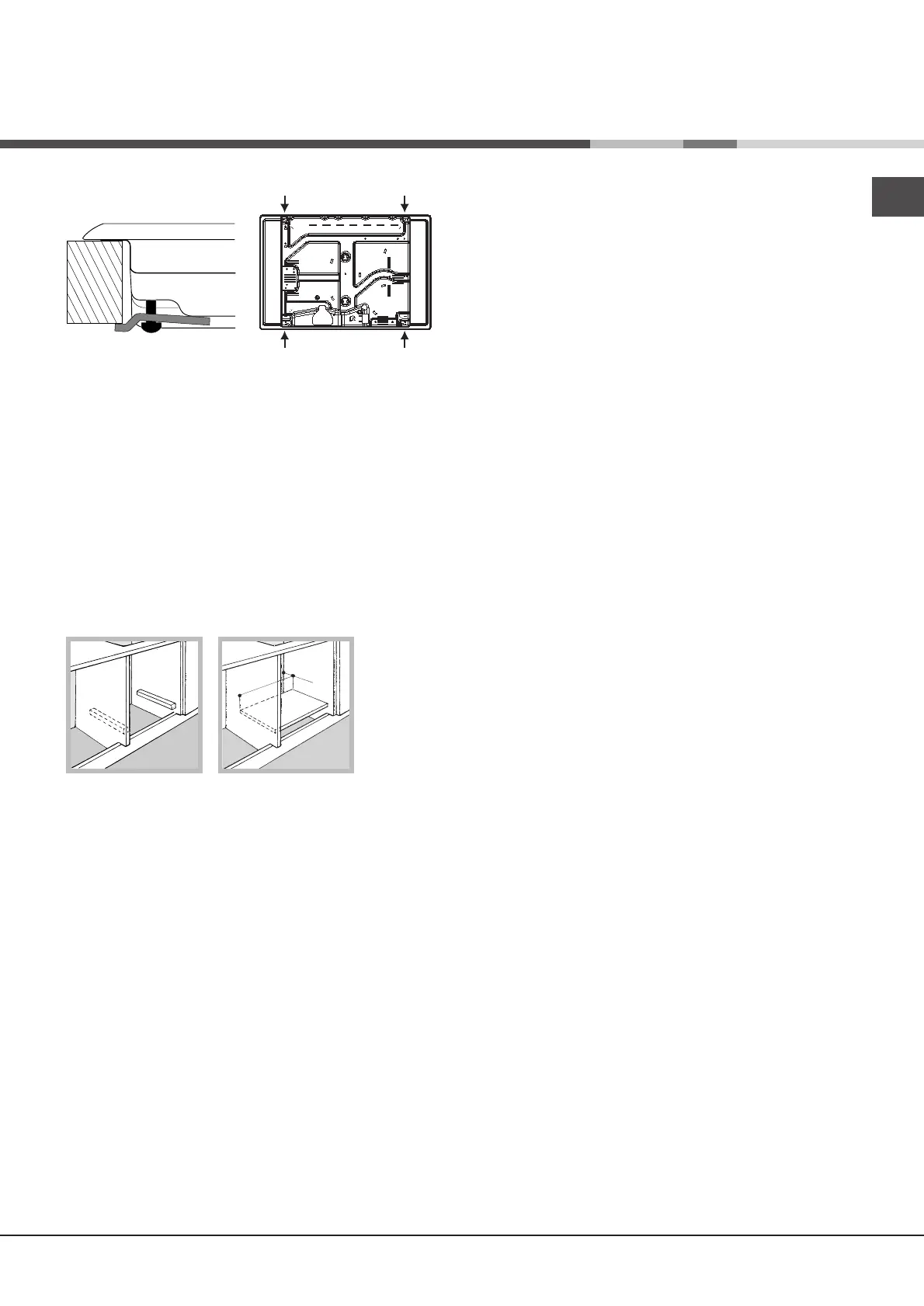

Posizione gancio per Dietro
top H=40mm
! Usare i ganci contenuti nella "confezione accessori"
• Nel caso in cui il piano non sia installato su di un forno
incasso, è necessario inserire un pannello di legno come
isolamento. Esso dovrà essere posizionato ad una
distanza minima di 20 mm. dalla parte inferiore del piano
stesso.
Aerazione
Per garantire una buona aerazione è necessario eliminare la
parete posteriore del vano. È preferibile installare il forno in
modo che appoggi su due listelli in legno oppure su un
piano continuo che abbia un’apertura di almeno 45 x 560
mm (
vedi figure
).
! E' possibile installare il piano solo sopra forni incasso dotati
di ventilazione di raffreddamento.
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono
predisposti per il funzionamento con corrente alternata alla
tensione e frequenza di alimentazione indicate sulla
targhetta caratteristiche (posta sulla parte inferiore del
piano). Il conduttore di terra del cavo è contraddistinto dai
colori giallo-verde. Nel caso di installazione sopra un forno
da incasso l’allaccio elettrico del piano e quello del forno
deve essere realizzato separatamente, sia per ragioni di
sicurezza elettrica che per facilitare l’eventuale estraibilità
del forno.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristiche.
In caso di collegamento diretto alla rete è necessario
interporre tra l’apparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in vigore (il
filo di terra non deve essere interrotto dall’interruttore). Il
cavo di alimentazione deve essere posizionato in modo
tale che in nessun punto superi di 50°C la temperatura
ambiente.
! L’installatore è responsabile del corretto collegamento
elettrico e dell’osservanza delle norme di sicurezza.
Prima di effettuare l’allacciamento accertarsi che:
• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di
potenza della macchina, indicato nella targhetta
caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella
targhetta caratteristiche;
• la presa sia compatibile con la spina dell’apparecchio. In
caso contrario sostituire la presa o la spina; non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito
solo da tecnici autorizzati (
vedi Assistenza
).
! L’azienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla
bombola del gas dovrà essere effettuato come prescritto
dalle Norme UNI-CIG 7129 e 7131 e successivi
aggiornamenti, solo dopo essersi accertati che esso è
regolato per il tipo di gas con cui sarà alimentato. In caso
contrario eseguire le operazioni indicate al paragrafo
“Adattamento ai diversi tipi di gas”. Nel caso di
alimentazione con gas liquido, da bombola, utilizzare
regolatori di pressione conformi alle Norme UNI-EN 12864
e successivi aggiornamenti.
! Per un sicuro funzionamento, per un adeguato uso
dell’energia e maggiore durata dell’apparecchiatura,
assicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella 1 “Caratteristiche dei bruciatori ed
ugelli”.
Allaccio con tubo rigido (rame o acciaio)
! L’allaccio all’impianto gas deve essere effettuato in modo
da non provocare sollecitazioni di alcun genere
all’apparecchio.
Sulla rampa di alimentazione dell’apparecchio è presente
un raccordo a “
LL
LL
L” orientabile, la cui tenuta è assicurata da
una guarnizione. Nel caso risulti necessario ruotare il
raccordo sostituire tassativamente la guarnizione di tenuta
(in dotazione con l’apparecchio). Il raccordo di entrata del
gas all’apparecchio è filettato 1/2 gas maschio cilindrico.
560 mm.
45 mm.
Produktspecifikationer
Varumärke: | Hotpoint |
Kategori: | Ugn |
Modell: | PZ 750 GH K /HA |
Enhetsplacering: | Ingebouwd |
Typ av operation: | Draaiknop |
Färg på produkten: | Zwart |
Inbyggd display: | Nee |
Vikt: | 9000 g |
Bredd: | 585 mm |
Djup: | 500 mm |
Höjd: | 30 mm |
Förpackningens vikt: | 10000 g |
Förpackningens bredd: | 645 mm |
Djuppackning: | 560 mm |
Förpackningshöjd: | 135 mm |
Typ av material (överst): | Geglazuurd |
Brännare/kokzonseffekt 2: | 3000 W |
Brännare/kokzonseffekt 3: | 1750 W |
Brännare/kokzonseffekt 1: | 1750 W |
Antal brännare/kokzoner: | 4 zone(s) |
Typ av häll: | Gaskookplaat |
Elektronisk tändning: | Ja |
Brännare/kokzon typ 1: | Regulier |
Brännare/kokzon typ 2: | Groot |
Typ av brännare/kokzon 3: | Regulier |
Lätt att städa: | Ja |
Antal gasbrännare: | 4 zone(s) |
Antal elektroniska kokzoner: | 0 zone(s) |
Sjud brännare/kokzon: | 1000 W |
Normal brännare/kokzon: | 1750 W |
Kontrollposition: | Rechtsboven |
Installationsfackets bredd: | 560 mm |
Installationsfack djup: | 480 mm |
Installationsfack höjd: | 30 mm |
Stor brännare/kokzon: | 1750 W |
Ansluten last (gas): | 7500 W |
Extra stor höghastighetskokzon: | 3000 W |
Typ av brännare/kokzon 4: | Sudderen |
Brännare/kokzonseffekt 4: | 1000 W |
Strömkälla brännare/kokzon 1: | Gas |
Strömkälla brännare/kokzon 2: | Gas |
Strömkälla brännare/kokzon 3: | Gas |
Strömkälla för brännare/kokzon 4: | Gas |
Placera brännare/kokzon 1: | Links achter |
Placera brännare/kokzon 2: | Links voor |
Placera brännare/kokzon 3: | Rechts achter |
Placera brännare/kokzon 4: | Rechts voor |
Kokzon 1 form: | Rond |
Kokzon 2 form: | Rond |
Kokzon 3 form: | Rond |
Kokzon 4 form: | Rond |
Produktens färg: | Rostfritt stål |
Kontrolltyp: | Rotations- |
AC-inspänning: | 220 - 240 V |
Apparatens placering: | Inbyggd |
Växelström Frekvens: | 50 - 60 hz |
Displaytyp: | Nej |
Typ av spishäll: | Gas |
Antal brännare / zoner matlagning: | 5 |
Kokzon 3, form: | Rund |
Diameter på platta/tillagningsyta 1: | 55 mm |
Placering av platta/tillagningsyta 4: | Höger fram |
Typ av platta/tillagningsyta 4: | Vanlig |
Typ av platta/tillagningsyta 3: | Vanlig |
Kokzon 1, form: | Rund |
Placering av platta/tillagningsyta 3: | Höger bak |
Kokzon 2, form: | Rund |
Strömförsörjning till platta/tillagningsyta 3: | gas |
Diameter på platta/tillagningsyta 4: | 75 mm |
Typ av platta/tillagningsyta 1: | Sjudning |
Placering av platta/tillagningsyta 2: | Vänster bak |
Diameter på platta/tillagningsyta 2: | 100 mm |
Diameter på platta/tillagningsyta 3: | 75 mm |
Strömförsörjning till platta/tillagningsyta 4: | gas |
Strömförsörjning till platta/tillagningsyta 2: | gas |
Typ av platta/tillagningsyta 2: | Stor |
Kokzon 4, form: | Rund |
Strömförsörjning till platta/tillagningsyta 1: | gas |
Placering av platta/tillagningsyta 1: | Främre till vänster |
Sjuda brännare / kokzon: | 1000 W |
Regelbunden brännare / kokzon: | 1650 W |
Stora brännare / kokzon: | 2600 W |
Manöverplats: | Framsida |
Effekt på platta/tillagningsyta 1: | 1000 W |
Effekt på platta/tillagningsyta 2: | 2600 W |
Effekt på platta/tillagningsyta 3: | 1650 W |
Extra stor hög hastighet brännare / kokzon: | 3400 W |
Effekt på platta/tillagningsyta 4: | 1650 W |
Typ av ytskikt: | Rostfritt stål |
Lätt att rengöra: | Ja |
Effekt på platta/tillagningsyta 5: | 3400 W |
Typ av platta/tillagningsyta 5: | Extra stor |
Kokzon 5, form: | Rund |
Placering av platta/tillagningsyta 5: | Central |
Strömförsörjning till platta/tillagningsyta 5: | gas |
Diameter på platta/tillagningsyta 5: | 100 mm |
Behöver du hjälp?
Om du behöver hjälp med Hotpoint PZ 750 GH K /HA ställ en fråga nedan och andra användare kommer att svara dig
Ugn Hotpoint Manualer
19 Juli 2025
18 Juli 2025
7 Juli 2025
6 Juli 2025
5 Juli 2025
5 Juli 2025
4 Juli 2025
4 Juli 2025
4 Juli 2025
4 Juli 2025
Ugn Manualer
- Sheffield
- Cosmo
- Nodor
- Duronic
- Hotpoint-Ariston
- Imperial
- Khind
- Caso
- Bompani
- Micromaxx
- Cres Cor
- Telefunken
- Lofra
- Foster
- Arendo
Nyaste Ugn Manualer
31 Juli 2025
31 Juli 2025
31 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
30 Juli 2025
