Sida 1/10
Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2507
Sachnr. 7390344/01 01/2003
Bestimmungsgemäße Verwendung
• AS-i-Profil S-3.0.E
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1
Bedien- und Anzeigeelemente
Montage
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Technische Daten
Sie können das Datenblatt bei Bedarf unter der Internetadresse
www.ifm-electronic.com herunterladen.
Elektrischer Anschluß
Verbinden Sie die Anschlußstecker der Sensoren/Aktuatoren mit den
M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Ver-
schlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

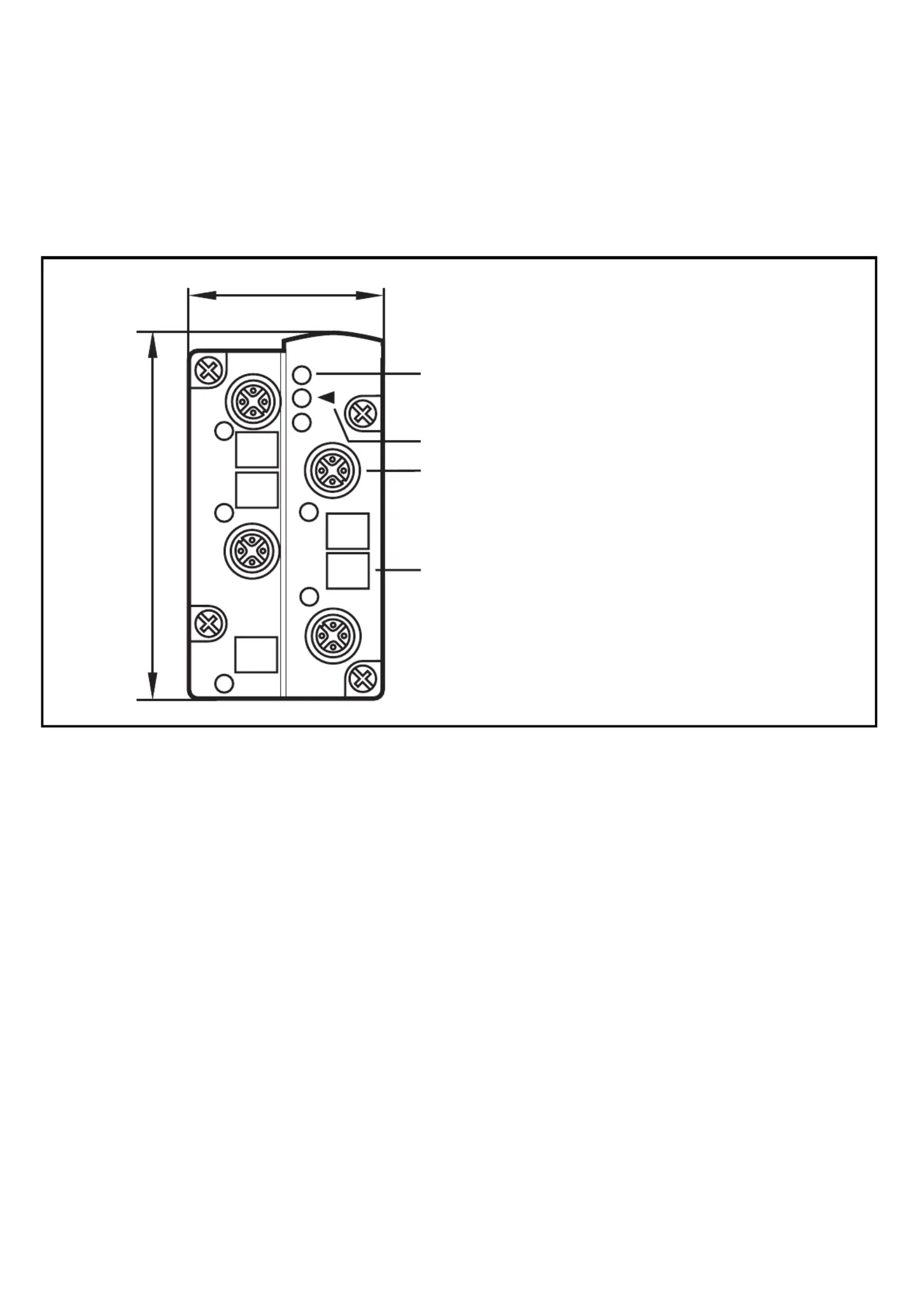

SEITE 2
83
45
LEDs
4 Buchsen M12
Beschriftungsfelder
Fixierung f r IR-Adapterü
Adressieren
Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs-
adresse ist 0.
Adressieren mit dem Adressierger t AC1144ä
Nur im spannungslosen Zustand ber die Adressierbuchse adres-ü
sieren.

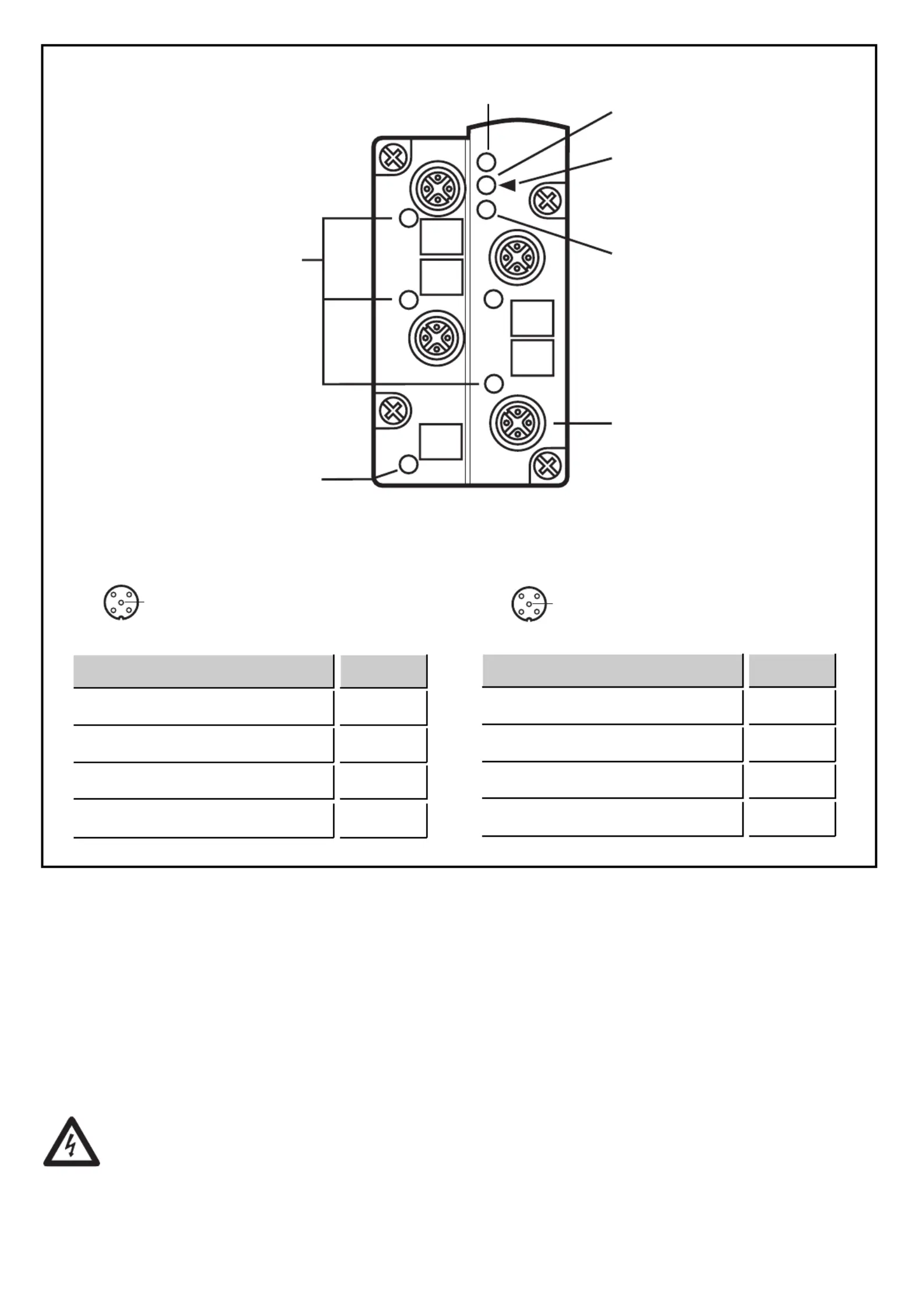

SEITE 3
LED2 rot FAULT
LED grün PWR
Spannungs-
versorgung o.k
Fixierung
IR-Adapter
Eing ngeä
1
3 4
2
5
M12-Buchse Pin
1
Sensorversorgung L- 3
Dateneingang 2+4
n.c. 5
Sensorversorgung L+
Ausg ngeä
1
3 4
2
5
M12-Buchse Pin
4
Externe Spannung - 3
n.c. 1,2,5
Schaltausgang +
LED3 Infrarot-Empfänger
4x LED1 gelb
LED gr n AUXü
Hilfsspannung
Buchse M12
