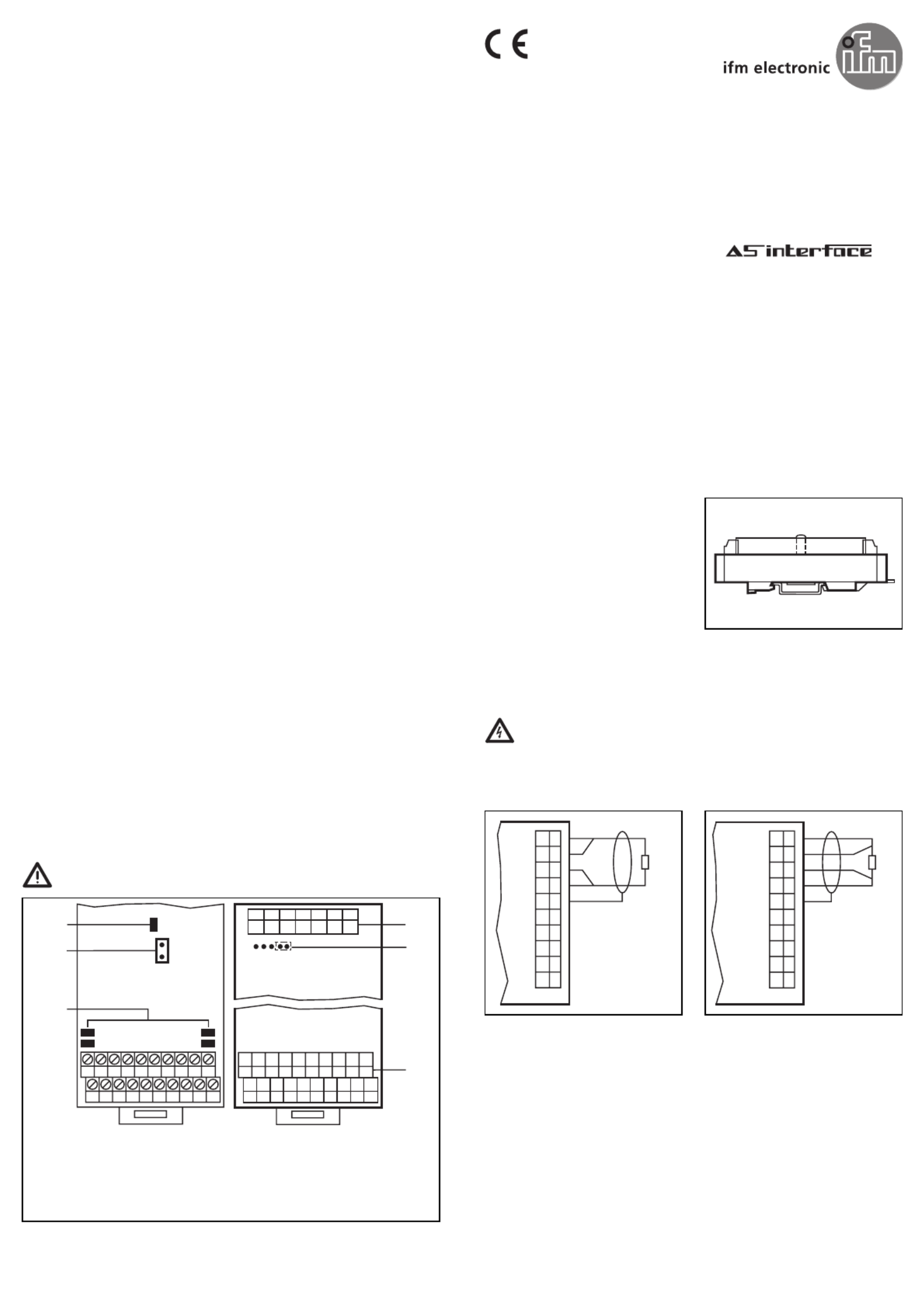

Sida 1/13

Bestimmungsgemäße Verwendung

Das AS-i-Modul fungiert als Slave mit bidirektionalem Datenverkehr im

AS-i-Netz (AS-i-Profil: S 7.1). Es wandelt analoge Sensorsignale (Tempe-

raturwerte) in digitale Werte um und legt sie im Slave-Speicher ab.

• Maximale Anzahl von Modulen pro Master: 31

• Zeit für Meßwertwandlung im Slave ca. 120ms

• Sensorversorgung aus AS-i Netz

• Auflösung 0,1°C; Meßbereich -200 ... +850°C

• asynchrone digitale Übertragung des Meßwerts zum Host

• keine Kalibrierung durch den Anwender erforderlich

• erhöhte Sicherheit der Datenübertragung (Pin 4 und 5 gebrückt)

Stellen Sie sicher, daß der Treiber die Übertragungsart unter-

stützt.

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen

Sie es auf einer Montageunterlage (Zubehörteile erforderlich).

Elektrischer Anschluß

Die Sensorversorgung erfolgt über das AS-i Netz.

Verbinden Sie die Eingänge nicht mit externem Potential. Ist dies

nicht zu vermeiden, muß das externe Potential eine PELV Span-

nung sein. Die Potentialtrennung zum AS-i System ist nur für

500V ausgelegt.

Schließen Sie die Sensoren wie folgt an:

2-Leitermessung 4-Leitermessung

Adressierung

Adressieren Sie das AS-i Modul mit einem Adressiergerät, werksseitig ist

die Adresse „0“ eingestellt. Dabei muß der Adressierstecker gezogen

sein.

Betrieb

Die Datenübertragung / Abbildung des Meßwerts im Host wird durch

das Anwenderprogramm gesteuert. Die Auswertung kann nur durch

Verwendung eines entsprechenden Funktionsbausteins erfolgen.

• LED grün (auf Modulmitte) leuchtet: Spannungsversorgung o. k.

• LEDs grün leuchten: Kommunikation / aktiver Kanal wird angezeigt

Zubehör

Als Zubehör ist eine Anzeige-Platine erhältlich. Die Meßwerte der vier

Kanäle werden auf einer LCD-Anzeige zyklisch mit einer Auflösung von

0,1°C angezeigt.

Montageanleitung

Installation Instructions

Notice de Montage

AS-i Modul für Pt100

AS-i module for Pt100

Module AS-i pour Pt100

AC2606

A+ G A–

G 4– S–S+ 4+ 3–PE

G 2– –S S+ 2+ 1–PE

S–3+S+

S–1+

S+

1 2 3 54

S+ 2+ PE 1– –S S+ 1+S–2–G

Pt 100

S+ 2+ PE 1– S S+ 1+S ––2–G

Pt 100

1: LED grün

2: Adressierstecker

3: 4 LEDs (Anzeige aktiver Kanal)

4: Belegung

A+: AS-i + A-: AS-i -

G: Analog GND

5: Steckplatz LCD-Anzeige oder

erhöhte Sicherheit (Pin 4 und 5

gebr ckt)ü

6: Belegung

S+, S- Sense-Eingänge

1+, 1- ...4+, 4- Drive-Ausgänge

Sachnr. 701231/02 05/1999
