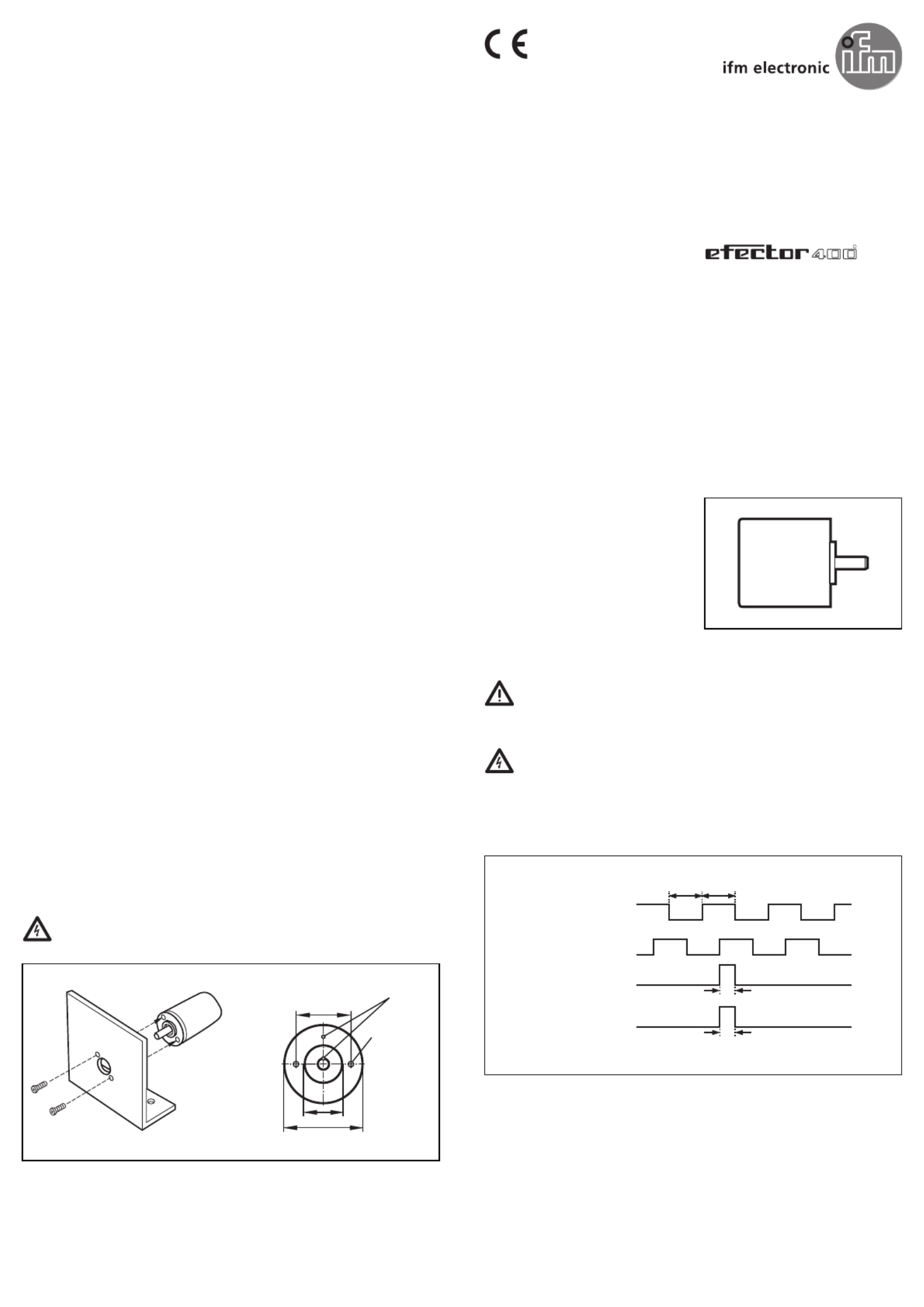

Sida 1/4
Bestimmungsgemäße Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen
lassen sich Wegstrecken und Winkelbewegungen messen und Positio-
nen bestimmen.
• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/
“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V-Version) und 160 kHz (10...30 V-Version)
• Max. Drehzahl mechanisch: 10 000 U / min
• Max. Drehzahl elektrisch (in U / min): (f
max / Z)*60
(fmax = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz
der Folgeelektronik in Hz; Z = Strichzahl)
• Ausgänge kurzschlussfest gegen UNund UP< 60 s
Montage
Schalten Sie die Anlage spannungsfrei. Der Antrieb darf
während der Montage nicht in Betrieb gesetzt werden.
Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden
werden, um Wellen- und Lagerschäden zu vermeiden.
Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungs-
winkel auf ein federndes Unterteil montiert werden. Bei Wegmessung
mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen
gelagerten Hebels montiert werden.
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli-
chem Werkzeug behandeln: Zerstörungsgefahr!
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder
Steckerverbindungen verbinden oder lösen!
Schließen Sie das Gerät gemäß der Anschlussbelegung auf der
Gehäusekappe an.
Ausgangssignale:
5 V-Version: TTL-Ausgang, 20 mA
10 ... 30 V-Version: HTL-Ausgang, 50 mA, kurzschlußfest
Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge
100 m (5 V-Version); 200 m (10...30 V-Version).
Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 cm).
Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Aus-
werteelektronik über den Schirm miteinander verbinden und erden.
Montageanleitung
Installation Instructions
Notice de Montage
Inkrementaler
Drehgeber RB
Incremental
encoder RB
Codeur
incrémental RB
R
18
36,5-0,2
25
Montagewinkel
E 60033
Referenzmarke
Gewinde
M3
5 tief
180° 180°
90°
90°
Ausgang A
Ausgang B
0-Index
5 V-Version
0-Index
10...30 V-Version
Id-Nr. 355 334 01 Sachnr. 701621/03 02/2007
