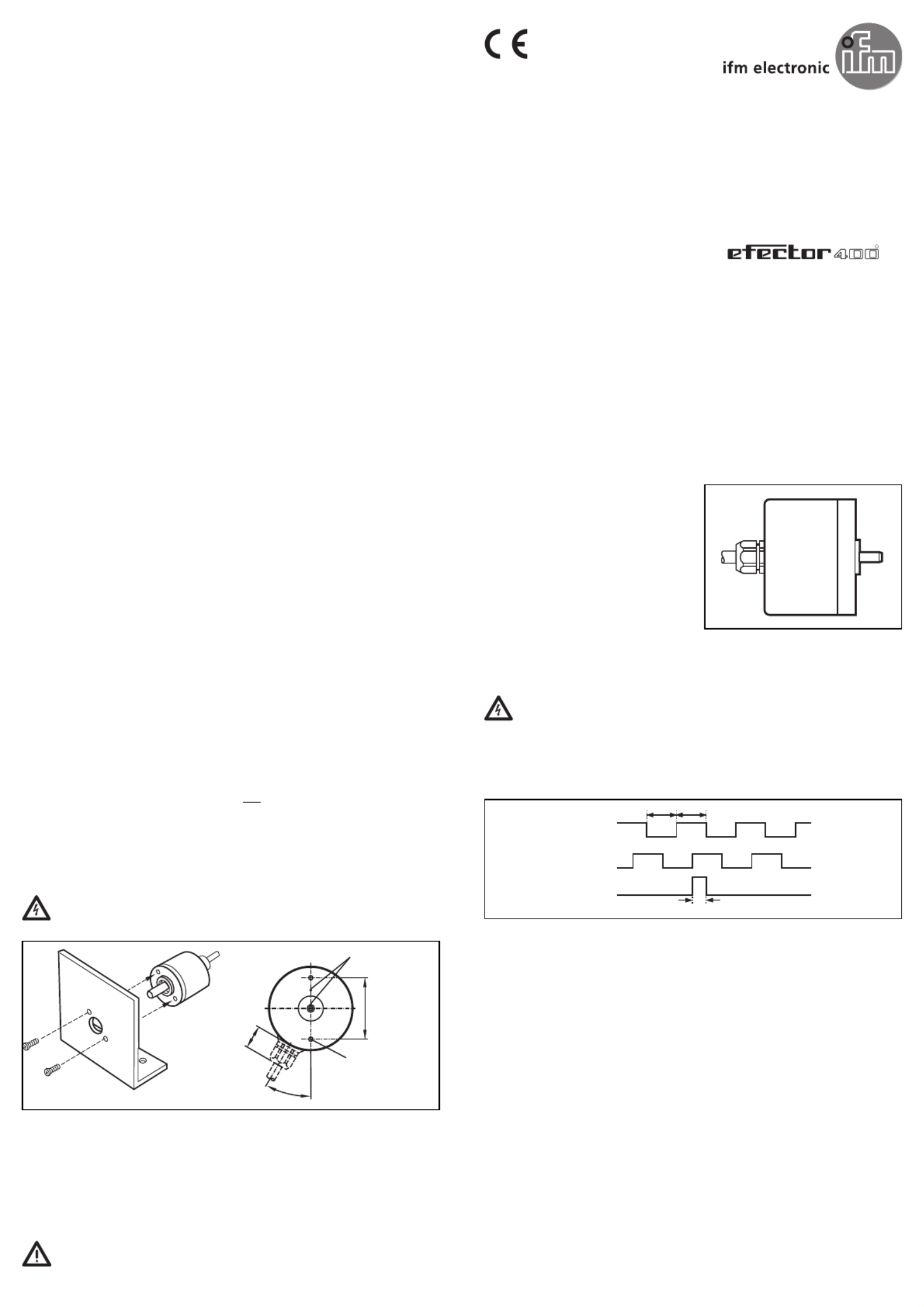

Bestimmungsgemäße Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen
lassen sich Wegstrecken und Winkelbewegungen messen und Positio-
nen bestimmen.
• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/
”pulses”) laut Typenschild
• Impulsfrequenz 300 kHz; max. Drehzahl mechanisch: 12.000 min-1
• Max. Drehzahl elektrisch (min-1): x 60
(fmax = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz
der Folgeelektronik in Hz; Z = Strichzahl)
• Ausgänge kurzschlussfest gegen UNund UP< 1 Minute
Montage
Schalten Sie die Anlage spannungsfrei. Der Antrieb darf wäh-
rend der Montage nicht in Betrieb gesetzt werden.
Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden
werden, um Wellen- und Lagerschäden zu vermeiden.
Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungs-
winkel auf ein federndes Unterteil montiert werden. Bei Wegmessung
mit Messrad sollten Drehgeber und Messrad am Ende eines flexibel
gelagerten Hebels montiert werden.
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli-
chem Werkzeug behandeln: Zerstörungsgefahr!
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder
Steckerverbindungen verbinden oder lösen!
Schließen Sie das Gerät gemäß der Anschlussbelegung auf der
Gehäusekappe an.
Ausgangssignale:
5 V-Version: TTL-Ausgang, 20 mA
10...30 V-Version: HTL-Ausgang, 50 mA, kurzschlußfest
Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge
100 m (bei der 5 V-Version); 50 m (bei der 10...30-Version); getrennt
von Störquellen verlegen (Mindestabstand ca. 20 cm).
Gehäuse von Drehgeber, Verbindungsstecker/Klemmkasten und Aus-
werteelektronik über den Schirm miteinander verbinden und erden.
Montageanleitung
Installation Instructions
Notice de Montage
Inkrementaler
Drehgeber RC
Incremental
encoder RC
Codeur
incrémental RC
R
42
16
30°
Referenzmarke
Montagewinkel E 60033
Gewinde
M3
5 tief
f
max
Z
180° 180°
90°
Ausgang A
Ausgang B
0-Index
IdentNr. 358 691 -01 Sachnr. 701622/03 08/2010
