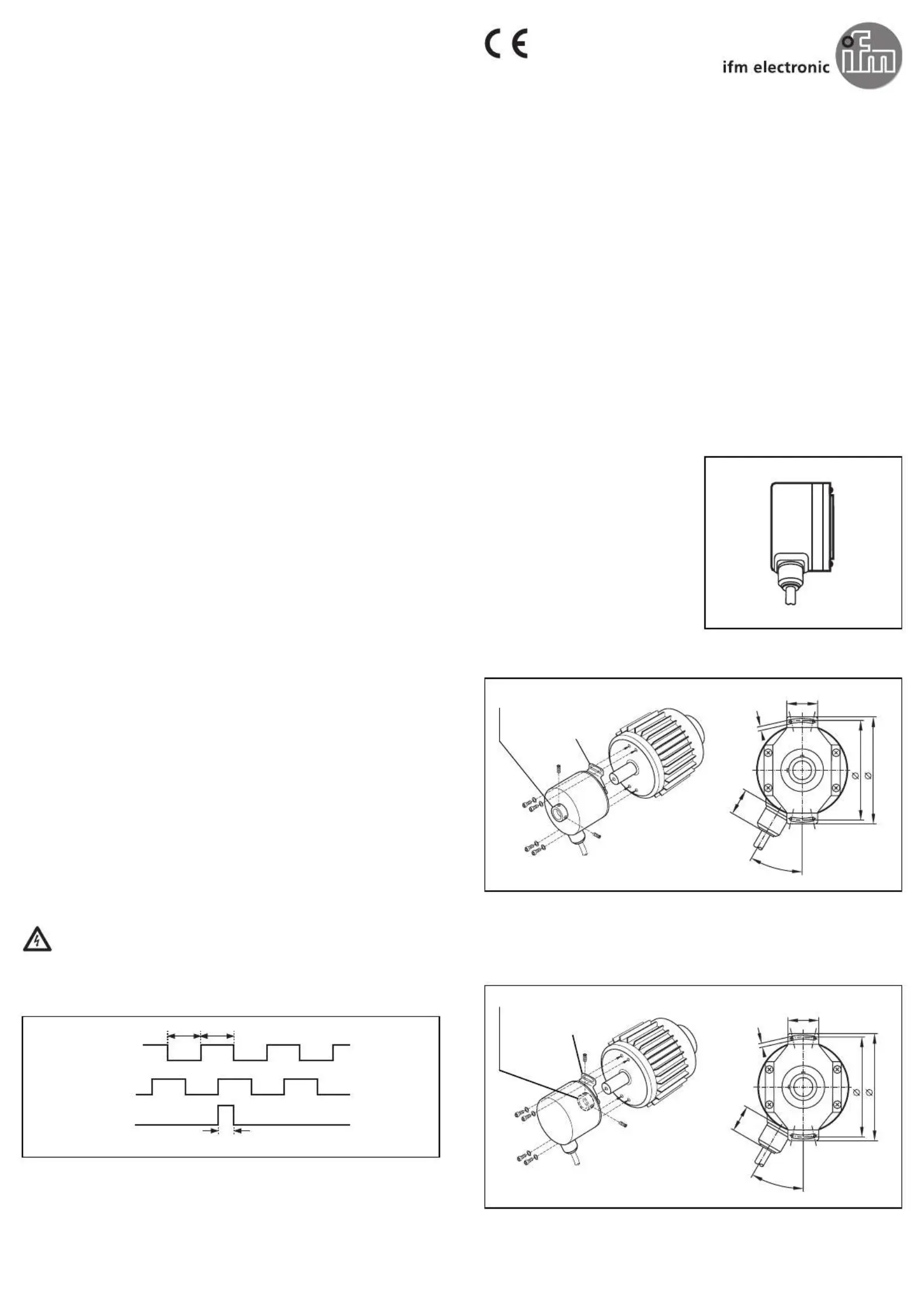

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen-

lassen sich Wegstrecken und Winkelbewegungen messen und Positionen

bestimmen.

•Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/

“pulses”) laut Typenschild

•Impulsfrequenz 300kHz

•Max. Drehzahl mechanisch: 12 000U/min

•

Max. Drehzahl elektrisch (in U/min): (f

max

60)/Z

max

= Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz

der Folgeelektronik in Hz; Z = Strichzahl)

• Ausgänge kurzschlußfest gegen U

und U

< 1 Minute

Elektrischer Anschluß / Montage

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder

Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlußbelegung auf der

Gehäusekappe an..

Ausgangssignale:

5V-Version: TTL-Ausgang, 20mA

10-30V-Version: HTL-Ausgang, 20mA, kurzschlußfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge

100m (bei der 5V-Version), 300m (bei der 10-30V-Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 20cm).

Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Aus-

werteelektronik über den Schirm miteinander verbinden und erden.

1. Montieren Sie den Wellenklemmring.

2. Schieben Sie den Drehgeber auf die Welle (min. 10mm) und be-

festigen Sie die Statorkupplung durch 4 Schrauben M 3.

3. Ziehen Sie die Schrauben des Wellenklemmrings fest.

1. Lösen Sie die Schrauben zur Wellenklemmung.

2. Schieben Sie den Drehgeber auf die Welle (min. 10mm, max. 19mm)

und befestigen Sie die Statorkupplung durch 4 Schrauben M 3.

3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Montageanleitung

Installation Instructions

Notice de Montage

Inkrementaler

Drehgeber RO

Incremental

encoder RO

Codeur

incrémental RO

30°

3,2

Wellenklemmring

Statorkupplung

30°

3,2

Statorkupplung

Wellenklemmring

Durchgehende Hohlwelle

Einseitig offene Hohlwelle

180 180° °

90°

Ausgang A

Ausgang B

0-Index

Id-Nr. 296 490 01 Sachnr. 701056/02 08/2002
