Sida 1/16

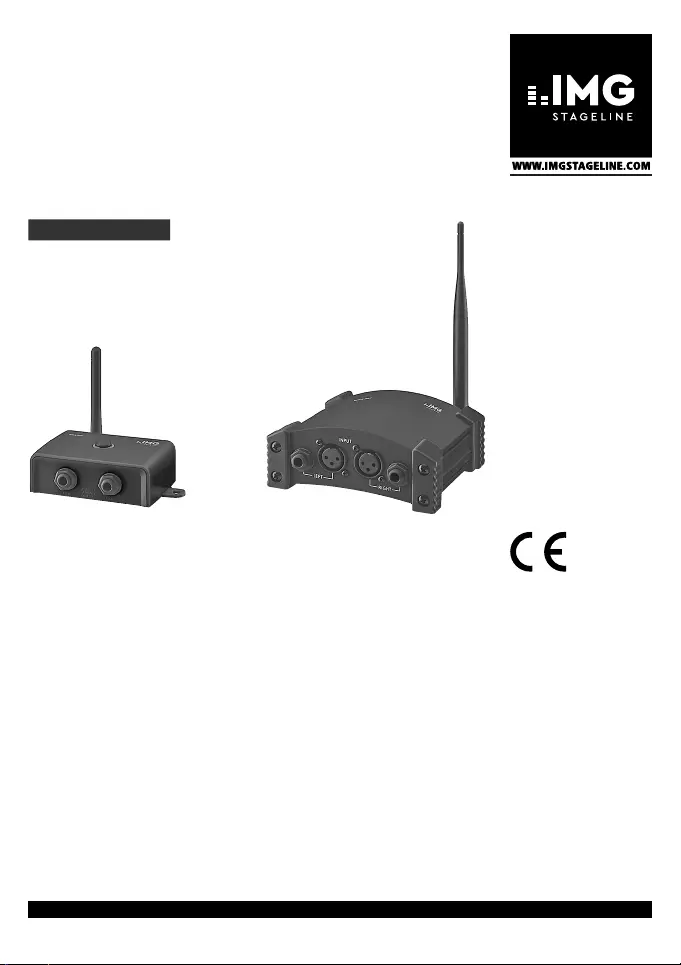

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D’EMPLOI

ISTRUZIONI PER L’USO

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBSŁUGI

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Audiosignal-Übertragungssystem

Audio Signal Transmission System

WSA-24R

Bestell-Nr. • Order no. 25.7140

WSA-24T

Bestell-Nr. • Order no. 25.7150

2,4 GHz

Pos. Übersicht (Deutsch) Overview (English)

1 Zugentlastung Strain relief

Buchse zur

Stromversorgung

Power supply jack

3 Empfangsantenne Receiving antenna

4 Audio-Ausgang Audio output

5 Taste zum Koppeln Pairing button

6 Sendeantenne Transmitting antenna

7 Status-LED Status LED

8 Taste zum Koppeln Pairing button

Umschalter

Stereo/Mono

selector switch

10 Übersteuerungsanzeige Overload LED

Buchse zur

Stromversorgung

Power supply jack

12 Audio-Eingang Audio input

Pos.

Présentation (Français)

Legenda (Italiano)

1 Décharge de traction Antistrappo

2 Prise alimentation Presa alimentazione

3 Antenne de réception Antenna di ricezione

4 Sortie audio Uscita audio

5 Touche pour appairage

Tasto per

l‘accoppiamento

6 Antenne d‘émission Antenna di trasmissione

7 LED d‘état LED di stato

8 Touche pour appairage

Tasto per

l‘accoppiamento

Commutateur

mono/stéréo

Commutatore

stereo/mono

10 Témoin de surcharge Spia di sovrapilotaggio

11 Prise alimentation Presa alimentazione

12 Entrée audio Ingresso audio

Pos. Descripción (Español) Opis (Polski)

1 Protección de cable Zaczep do kabla

2 Toma de alimentación Gniazdo zasilania

3 Antena receptora Antena odbiornika

4 Salida de audio Wyjście audio

Botón de emparejamiento

Przycisk parowania

6 Antena de transmisión Antena nadajnika

7 LED de estado Dioda statusu

Botón de emparejamiento

Przycisk parowania

Interruptor selector

estéreo/mono

Przełącznik

stereo/mono

10 LED de sobrecarga Dioda przesterowania

11 Toma de alimentación Gniazdo zasilania

12 Entrada de audio Wejście audio

AC 9 V~ 500 mA 50/60 Hz

ANT

OUTPUT

LEFT RIGHT

PAIR

BAL

UNBAL

STATUS PAIR L RST

MONO PEAK

AC INPUT:

9 V~ 500 mA 50/60 Hz

6 7 8 9 10 11

INPUT

LEFT RIGHT

WSA-24R

WSA-24T

Produktspecifikationer

Varumärke:	IMG Stageline
Kategori:	brytare
Modell:	WSA-24T
Vikt:	470 g
Bredd:	130 mm
Djup:	130 mm
Höjd:	54 mm
Ljudutgångskanaler:	- kanaler
Produktens färg:	Svart
Audio ingångskanaler:	- kanaler
