Istruzioni per l’uso

PIANO

Sommario

Installazione, 2-4

Posizionamento

Collegamento elettrico

Descrizione dell’apparecchio, 5

Accensione del piano vetroceramica

Precauzioni e consigli, 6

Consigli pratici per l’uso dell’apparecchio

Sicurezza generale

Smaltimento

Manutenzione e cura, 7

Escludere la corrente elettrica

Pulire l’apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 8

Italiano, 1

VEM 645 C

VRM 640 C

VRM 640 X

VRM 641 D C

VRM 641 D X

VRM 640

VRM 630 C

Espanol, 33

Deutsch, 25

Français, 9 English,17

GBFR

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

all’apparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

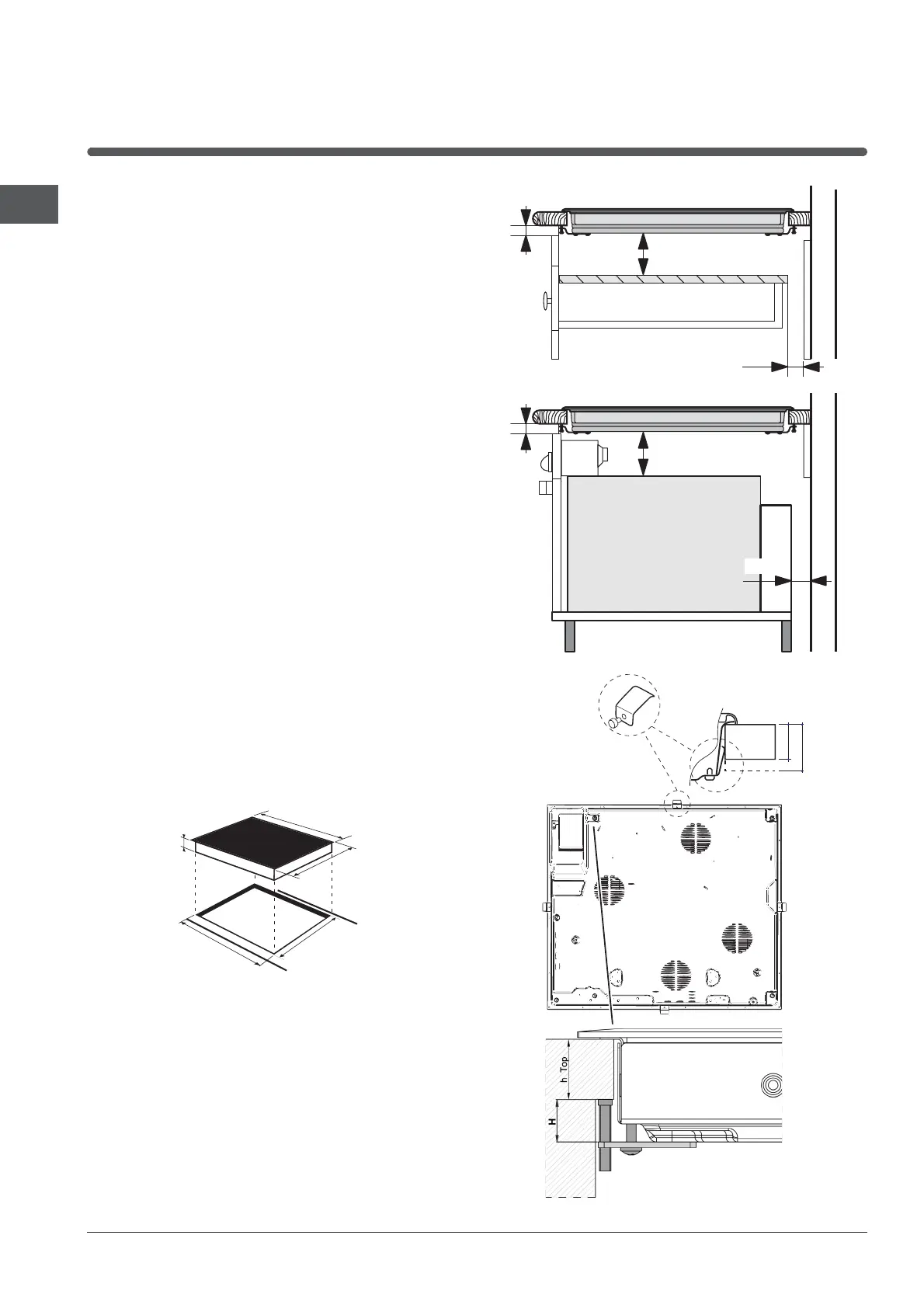

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno

eliminati secondo le norme per la raccolta differenziata

(

vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e

da personale professionalmente qualificato. Una errata

installazione può causare danni a persone, animali o

cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio è

necessario che il mobile abbia le caratteristiche adatte:

• il piano d’appoggio deve essere di materiale

resistente al calore, a una temperatura di circa

100°C;

• se si desidera installare il piano cottura sopra un

forno, questo deve essere provvisto di un sistema

di raffreddamento a ventilazione forzata;

• evitare di installare il piano cottura sopra una

lavastoviglie: all’occorrenza frapporre un elemento

di separazione a tenuta stagna fra i due

apparecchi;

• a seconda del piano cottura che si desidera

installare (

vedi figure

), il vano del mobile deve

avere le seguenti dimensioni:

560 +/- 1

490 +/- 1

590

520

560 +/- 1

490 +/- 1

574

504

Aerazione

Per consentire un’adeguata aerazione e per evitare

il surriscaldamento delle superfici attorno

all’apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm dalla parete

retrostante;

• in modo da mantenere una distanza minima di 20 mm

fra il vano per l’incasso e il mobile sottostante.

• I mobili situati a fianco, la cui altezza superi

quella del piano di lavoro, debbono essere situati

ad almeno 600 mm dal bordo del piano stesso.

5 mm

min. 20 mm

min. 40 mm

CASSETTO

5 mm

min. 40 mm

FORNO

VENTILATO

LATO ANTERIORE

DEL PIANO COTTURA

PIANO DI

APPOGGIO

PIANO COTTURA

ROVESCIATO

Fissaggio

L’installazione dell’apparecchio deve essere effettuata

su un piano d’appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato

fissaggio potrebbero alterare le caratteristiche e

le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci

di fissaggio va impostata prima del loro montaggio,

in base allo spessore del piano d’appoggio:

• spessore di 30 mm: vite 17,5 mm;

• spessore di 40 mm: vite 7,5 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sull’intero

perimetro affinché il piano di cottura aderisca bene al

piano d’appoggio.

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio

(ognuno con il suo perno) sul perimetro inferiore del

piano cottura, avvitandoli con le viti lunghe con punta

finché il vetro non aderisce al piano d’appoggio.

! È indispensabile che le viti delle molle di centraggio

rimangano accessibili.

! In conformità alle norme di sicurezza, una volta

incassato l’apparecchio, non debbono essere possibili

eventuali contatti con le parti elettriche.

! Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza l’aiuto di qualche utensile.

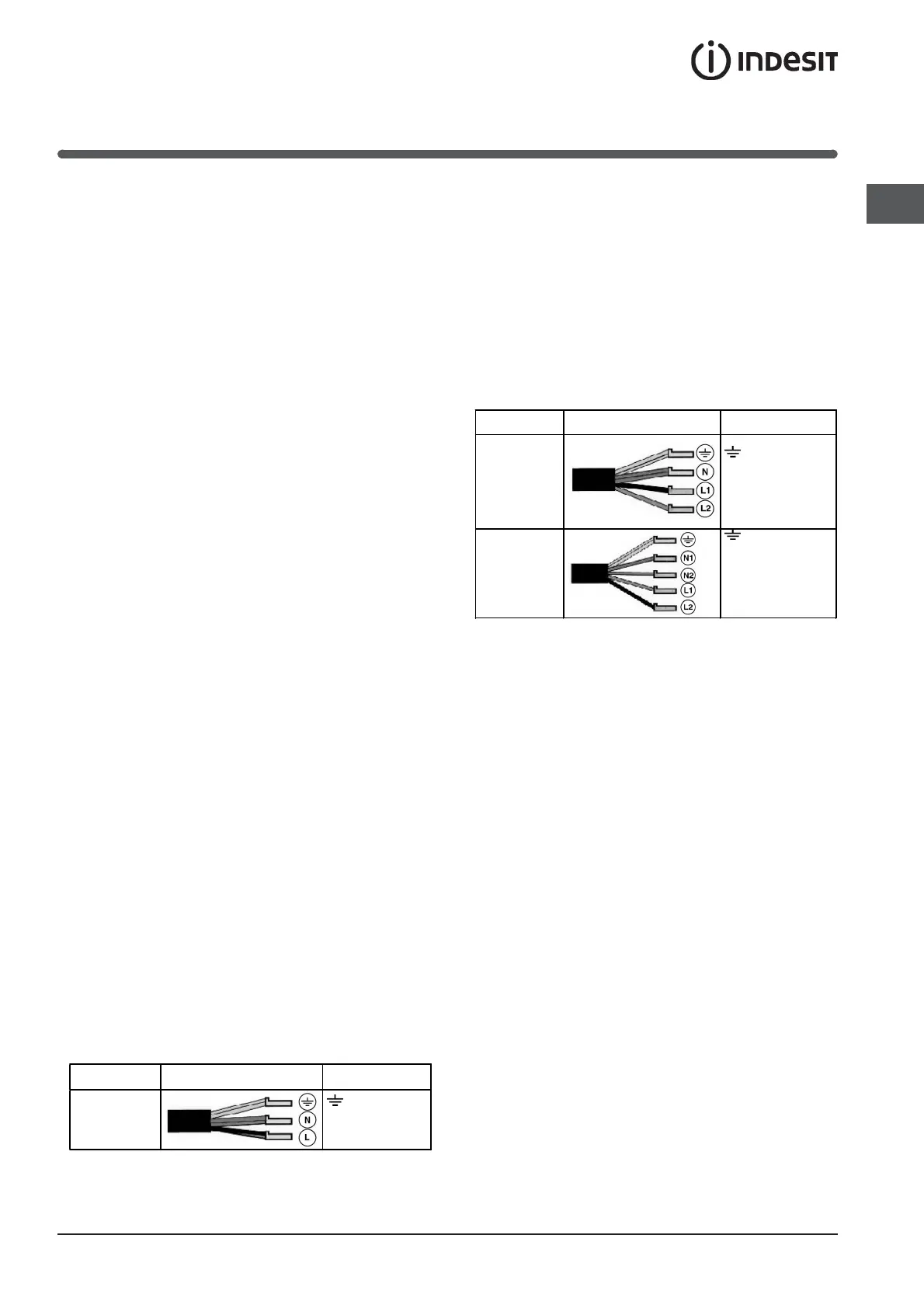

Collegamento elettrico

! L’allacciamento elettrico del piano cottura e quello di

un eventuale forno da incasso devono essere realizzati

separatamente, sia per ragioni di sicurezza elettrica sia

per facilitare le operazioni di estrazione del forno.

Morsettiera

L’apparecchio è provvisto, nella

parte inferiore, di una scatola

per il collegamento a differenti

tipi di alimentazione elettrica

(l’immagine è indicativa e può

non corrispondere al modello

acquistato).

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e

predisposto per il collegamento monofase. Effettuare

l’allaccio dei fili in accordo con la tabella e i disegni che

seguono:

Tensione tipo e

frequenza rete Cavo elettrico Collegamento fili

220-240V 1+N ~

50/60 Hz

: giallo/verde;N:

i 2 fili blu

insiemeL: marrone

insieme al nero

Altri tipi di collegamento

Se l’impianto elettrico corrisponde a una delle seguenti

caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50/60 Hz

• 220-240V 3 ~ 50/60 Hz

• 400V - 2+2N ~ 50/60 Hz

Separare i cavi ed effettuare il collegamento dei fili in

accordo con la tabella e i disegni che seguono:

Tensione tipo e

frequenza rete Cavo elettrico Collegamento fili

400V - 2+N ~

50/60 Hz

220-240V 3 ~

50/60 Hz

: giallo/verde;

N: i 2 fili blu insieme

L1: nero

L2: marrone

400V - 2+2N ~

50/60 Hz

: giallo/verde;

N1: blu

N2: blu

L1: nero

L2: marrone

Se l’impianto elettrico corrisponde a una delle seguenti

caratteristiche:

Tensione tipo e frequenza di rete

• 400V 3 - N ~ 50/60 Hz

procedere come segue:

! L’eventuale cavo in dotazione non è utilizzabile per

questi tipi di installazione.

1. Utilizzare un cavo di alimentazione appropriato, tipo

H05RR-F o di valore superiore, delle dimensioni adatte

(sezione cavo: 25 mm).

2. Servendosi di un cacciavite, far leva sulle linguette

del coperchio della morsettiera e aprirla (

vedi immagine

Morsettiera

3. Svitare la vite del serracavo e le viti dei morsetti

relativi al tipo di allaccio necessario e posizionare i

cavallotti di collegamento secondo la tabella e i disegni

che seguono.

PIANO COTTURA

ROVESCIATO
