HY1
0...10° Thermostat ON -> OFF differential .(0.0°C)
CRT
0...30min Compressor rest time. The output is switched on again after CRT minutes have elapsed since the previous switchover. We
recommend to set CRT=03 with HY0<2.0° .(1)
CT1
0...30min Compressor/Heater output run when probe T1 is faulty. With CT1=0 the output will always remain OFF .(3)
CT2
0...30min Compressor/Heater output stop when probe T1 is faulty. With CT2=0 and CT1>0 the output will always be ON. Example:
CT1=4, CT2= 6: In case of probe T1 failure, the compressor will cycle 4 minutes ON and 6 minutes OFF .(6)
DFM
NON;
TIM;
FRO
Defrost start mode (NON)
NON : defrost function is disabled (the following parameter will be FCM).
TIM : regular time defrost.
FRO : the defrost time count is only increased when the conditions occur for frost to form on the evaporator (optimised
time increase). If the evaporator works at 0°C, defrost frequency depends on the thermal load and climatic conditions. With
setpoints much lower than 0°C, defrost frequency mainly depends on the refrigerator operating time.
DFT
0...99 hours Time interval among defrosts. When this time has elapsed since the last defrost, a new defrost cycle is started.
For example, with =TIM and =06, a defrost will take place every 6 hours .DFM DFT (6)
DFB
NO/YES Defrost timer backup. With DFB=YES, after a power interruption, the timer resumes the count from where it was left off with ±30
min. approximation. With DFB=NO, after a power interruption, the defrost timer will re-start to count from zero (NO).
DLI
-50...110° Defrost end temperature .(10°C)
DTO
1...120min Maximum defrost duration .30
DTY
OFF;
ELE;
GAS
Defrost type .(ELE)
OFF: off cycle defrost (Compressor and Heater OFF).
ELE: electric defrost (Compressor OFF and Heater ON).
GAS: hot gas defrost (Compressor and Heater ON).
DSO
OFF;
LO;
HI
Defrost start - thermostat cycle synchronization (OFF)
OFF: none. The defrost will occur without delay.
LO: defrost start will be postponed to compressor cut-out (SOD = max delay).
HI: defrost start will be postoponed to compressor cut-in (SOD = max delay).
SOD
0...30 min Timeout for defrost start - thermostat cycle synchronization. If 0, defrost will start immediately .(5)
DPD
0...240sec Evaporator pump down. At the beginning of defrost, defrost outputs (determined by DTY) are OFF for DPD seconds .(0)
DRN
0...30min Pause after defrost (evaporator drain down time) .(3)
DDM
RT;
LT;
SP;
DEF
Defrost display mode. During defrost the display will show :(DEF)
RT: the real temperature;
LT : the last temperature before defrost;
SP : the current setpoint value;
DEF : “dEF”.
DDY
0...60min Display delay. The display shows the information selected with parameter DDM during defrost and for DDY minutes after
defrost termination (10).
FID
NO/YES Fans active during defrost .(NO)
FDD
-50...110° Evaporator fan re-start temperature after defrost . (-5°C)
FTO
0...120min Maximum evaporator fan stop after defrost (0).
FCM
NON;
TMP;
TIM
Fan mode during thermostatic control . (NON)
NON : The fans remain ON all the time;
TMP : Temperature-based control. The fans are ON when the compressor is ON. When the compressor is turned OFF, the
fans remain ON as long as the temperature difference Te-Ta is greater than FDT. The fans are turned ON again with FDH
differential. (Te = Evaporator temperature, Ta =
Air temperature);
TIM : Timed-based control. The fans are ON when
the compressor is ON. When the compressor is
OFF, the fans switch ON and OFF according to
parameteres FT1, FT2, FT3 (See Fig.2).
FDT
-12...0° Evaporator-Air temperature difference for the fans to turn OFF after the compressor has stopped .(-2°C)
FDH
1...12° Temperature differential for fan re-start .(3°C)
Example: FDT = -1, FDH=3. In this case, after the compressor has stopped, the fans are OFF when Te > Ta - 1 (FDT), whereas
the fans are ON when Te < Ta - 4 (FDT-FDH).
FT1
0...180sec Fan stop delay after compressor/heater stop .(30)
FT2
0...30min Timed fan stop. With FT2=0 the fans remain on all the time . (1)
FT3
0...30min Timed fan run. With FT3=0, and FT2 > 0, the fans remain off all the time.
ATM
NON;
ABS;
REL
Alarm threshold management .(NON)
NON : all temperature alarms are inhibited (the following parameter will be ACC).
ABS : the values programmed in ALA and AHA represent the real alarm thresholds.
REL : the alarm threshold is obtained by the sum of setpoint, thermostat differential and ALR/AHR.
ALA
-50... 110° Low temperature alarm threshold .(-50°C)
AHA
-50... 110° High temperature alarm threshold (120°C).
ALR
-12... 0° Low temperature alarm differential. With ALR=0 the low temperature alarm is excluded .(0°C)
AHR
0... 12° High temperature alarm differential. With AHR=0 the high temperature alarm is excluded .(0°C)
ATI
T1; T2; T3 Probe used for temperature alarm detection .(T1)
ATD
0... 120min Delay before alarm temperature warning .(60)
ACC
0...52
weeks
Condenser periodic cleaning. When the compressor operation time, expressed in weeks, matches the ACC value programmed,
“CL” flashes in the display. With ACC=0 the condenser cleaning warning is disabled and CND disappears from Info Menu (0).
IISM
NON;
MAN;
ECO;
DI
Switchover mode to second parameter set (NON)
NON : inhibition to use the second parameter group (the following parameter will be SB).
MAN : button switches the two parameter groups over.
ECO : automatic switchover to the second parameter group, when ECO conditions are detected.
DI : switchover to the second parameter group when DIx input is on.
IISL
-50... IISH Minimum limit for IISP setting . (-25°C)
IISH
IISL... 110° Maximum limit for IISP setting . (25°C)
IISP
IISL... IISH Setpoint in mode 2 .(5°C)
IIH0
1... 10° Thermostat OFF->ON differential in mode 2 .(4°C)
IIH1
0... 10° Thermostat ON->OFF differential in mode 2 .(0°C)
IIDF
0...99 hours Time interval among defrosts in mode 2 (6).
IIFC
NON;TMP; TIM Fan control in mode 2. See FCM .(NON)
ECS
1...5 Controller sensitivity for the automatic switchover from Group I to Group II (1=minimum, 5=maximum) .(3)
EPT
0...240 min Eco pull-down time. Only with IISM=ECO. Group I parameters are used in regulation for at least EPT minutes. See Fig.3 (30)
SB
NO/YES
Stand-by button enabling (YES).
DSM
NON;
ALR;
STP
Door switch input mode :(NON)
NON : door switch inhibited
ALR : when DIx=DOR and the digital input is on, an alarm is generated after DAD minutes
STP : when DIx=DOR and the digital input is on, in addition to the alarm, the fans are immediately stopped and the
compressor is stopped after CSD minutes.
DAD
0...30 min Delay before door open alarm warning .(5)
CSD
0...30 min
NO
Compressor/heater stop delay after door has been opened. If CSD=NO compressor/heater never stops due to the door
opening .(1)
OFF
ON
COMPR.
ON
COMPR.
ON
COMPR. OFF
FT1 FT2 FT3 FT3FT2
Fig.2 Time-optimised fan control (FCM=TIM)
D1O
NON;
DOR;
ALR;
IISM;
RDS
DI1 digital input operation (NON)
NON : digital input 1 not active.
DOR : door input.
ALR : when the input is on, an alarm is generated (if AHM=STP, the compressor is stopped and the defrosts are suspended).
IISM : when the input is on, the controller will use group II parameters.
RDS : when the input is on, a defrost is started (remote control).
D1A
OPN; CLS. DI1 digital input activation .(OPN)
OPN : on open
CLS : on close
D2O
See D1O
DI2 digital input operation. See D1O .(NON)
D2A
OPN; CLS. DI2 digital input activation. See D1A .(OPN)
D3O
NON;
...
RDS;
DSY.
DI3 digital input operation (NON)
NON ... RDS : See D1O.
DSY : defrost synchronization. The controllers will all start and end defrost together. The first controller in defrost will get
defrost of all the others started. The last controller ending defrost will get defrost of all the others stopped.
D3A
OPN; CLS. DI3 digital input activation. See D1A .(OPN)
LSM
NON;
MAN;
ECO;
DI1;
DI2;
DI3.
Light control mode (NON)
NON : light output not controlled.
MAN : light ouput controlled through button (if OAx=LGT).
ECO : lights activated/deactivated following the ECO state.
DIx : lights activated/deactivated following the DIx state.
LSA
OPN;
CLS
Light activation (only with LSM=ECO or LSM=DIx) .(OPN)
OPN : lights on with DIx open or ECO mode deactivated.
CLS : lights on with DIx closed or ECO mode activated.
OA1
NON;
LGT;
0-1;
2CU;
2EU;
ALO;
ALC
AUX 1 output operation (NON)
NON : output disabled (always off).
LGT : output enabled for light control.
0-1 : the relay contacts follow the on/standby state of controller.
2CU : output programmed for the control of an auxiliary compressor.
2EU : output enabled for the control of the electrical defrost of a second evaporator.
ALO : contacts open when an alarm condition occurs.
ALC : contacts make when an alarm condition occurs.
OA2
See OA1 AUX2 output operation. See OA1 .(NON)
2CD
0...120 sec Auxiliary compressor start delay. If OAx=2CU the auxiliary output is switched on with a delay of 2CD seconds after the main
compressor has cut-in. Both compressors are turned off at the same time .(30)
OS1
-12...12° Probe T1 offset (0°C).
T2
NO/YES Probe T2 enabling (evaporator) . (NO)
OS2
-12...12° Probe T2 offset (0°C).
T3
NON;
DSP;
CND;
2EU
Auxiliary probe T3 operation (NON)
NON : probe T3 not fitted.
DSP : temperature T3 to be displayed.
CND : condenser temperature measurement.
2EU : second evaporator temperature measurement.
OS3
-12...12° Probe 3 offset .(0°C)
AHM
NON;
ALR;
STP;
Operation in case of high condenser alarm (NON)
NON : high condenser alarm inhibited.
ALR : in case of alarm, “HC” flashes in the display and the buzzer is switched on.
STP : in addition to the alarm symbols displayed, the compressor is stopped and defrosts are suspended.
AHT
-50...110°
Condensation temperature alarm (referred to T3 probe) .(60°C)
TLD
1...30 min Delay for minimum temperature (TLO) and maximum temperature (THI) logging . (5)
TDS
T1;
1-2;
T3
Selects the temperature probe to be displayed . (T1)
T1 : probe T1
1-2 : the AVG-weighted average between T1 and T2
T3 : probe T3
AVG
0...100% The relative weight of T2 on T1 (if TDS = 1-2) (0)
Example 1: T1 = -5°, T2 = -20°, AVG = 100%. The displayed temperature will be -20° (T1 has no effect)
Example 2: T1 = -5°, T2 = -20°, AVG = 60%. The displayed temperature will be -14.
SCL
1°C;
2°C;
°F
Readout scale .(1°C)
1°C : measuring range -50…110°C (0.1°C resolution within -9.9 ÷ 9.9°C interval, 1°C outside)
2°C : measuring range -50 … 110°C
°F : measuring range -55 … 180°F
SIM
0...100 Display slowdown . (3)
ADR
1...255 BD1-28 address for PC communication . (1)
EPT
EPT
Heavy duty
Heavy duty
Eco
Heavy duty
condition detection
ECO condition
detection
SP+HY0
SP
IISP
IISP+IIH0
IISP-IIH1
SP-HY1
Fig.3 - EPT parameter
5. WIRING DIAGRAM
BD1-28
1
2 4 5
6 7
8 9
10
11
13 19
20 21
22 23 24 25 26 27 28
RS485
data I/O
remote
16(4)A
16(4)A
7A
7A
AUX 2
AUX 1
16(12)A
NEUTRAL
AC
DC
AUX T3
Aux
DI1 DI2
DI3
L1
L2/Neutral
LIVE
AIR T1
EVP T2
Power Supply
100...240 Vac
FUSE20A
Remote
unit
1. INSTALLATION
■The BD1-28 controller, size mm (WxHxD), is to be secured to a DIN rail in such a position as to ensure that no liquid infiltrates causing serious 107x95x47
damage and compromising safety.
■Make sure that electrical connections comply with the paragraph “wiring diagrams”. To reduce the effects of electromagnetic disturbance, keep the
sensor and signal cables well separate from the power wires.
■Place the probe T1 inside the room in a point that truly represents the temperature of the stored product.
■Place the probe T2 on the evaporator where there is the maximum formation of frost.
■The function of probe T3 is determined by the parameter T3. With =DSP the probe measures the temperature to be displayed. With =CND the probe T3 T3
measures the condenser temperature, it must therefore be placed between the fins of the condensing unit. With =2EU the probe measures the temperature T3
of the second evaporator and it must therefore be placed where there is the maximum formation of frost. With =NON, the third probe is disabled.T3
2. DISPLAY INFO
Alarm Room high temperature alarm
Thermostat output Room low temperature alarm
Fan output Condenser high temperature
Defrost output Generic alarm
Activation of 2
nd
set Condenser clean warning
Controller in stand-by Probe T1 failure
Defrost in progress Probe T2 failure
Door open alarm Probe T3 failure
In case of alarm, press any key to mute the buzzer sound.
Info items Navigation
Instant probe 1 temperature
*
Instant probe 2 temperature
*
Instant probe 3 temperature
Max probe 1 temperature
Min probe 1 temperature
**
Compressor working weeks
Keypad state lock
*: only if enabled **: only if ACC > 0
Keypad Lock THI / TLO / CND reset
3. OPERATION
Setpoint I and II: display and modication Standby (SB=YES)
1’’
3’’
I Set II tSe
Increase
Decrease
3.1 SELECTION OF SECOND PARAMETER GROUP
Manual (IISM=MAN) Automatic (IISM=ECO) Contact (IISM=DI)
ECO
(See Fig. 3)
DxA=CLS
DxA=OPN
3.2 DEFROST START
Manual Timed (DFM=TIM) Optimized (DFM=FRO) Remote (DxO=RDS)
DFT hours
T2 < 0°C
for DFT hours
DxA=CLS
DxA=OPN
Synchronized (D3O=DSY)
- - -
+ + +
27 27 27
BD1-28 BD1-28 BD1-28
28 28 28
DI3 DI3 DI3
Start and end are synchronized
among connected BD1-28
3.3 DEFROST TERMINATION
Time limit Survey of 1 evaporator before time limit Survey of 2 evaporators before time limit
DTO minutes
DTO minutes
or
T2 ≥ DLI
DTO minutes
or
T2 and T3 ≥ DLI
Resuming thermostatic cycle. When defrost is over, if is greater than 0, all outputs will remain off for minutes, in order for the ice to melt DRN DRN
completely and the resulting water to drain. Moreover, if probe T2 is active ( =YES), the fans will re-start when the evaporator gets to a temperature lower T2
than FDD; Vice versa, if probe T2 is not active ( =NO) or after defrost has come to an end, such condition does not occur by end of the time , after T2 FTO FTO
minutes have elapsed the fans will be switched on anyway.
Caution: if =NON or =HEA all defrost functions are inhibited; if =0, automatic defrost functions are excluded. During defrost, high temperature DFM C-H DFT
alarm is bypassed.
4. CONFIGURATION PARAMETERS
Access / Navigation / Modication
PAR RANGE DESCRIPTION
SPL
-50..SPH Minimum limit for SP setting (-25°C).
SPH
SPL...110° Maximum limit for SP setting .(20°C)
SP
SPL... SPH Setpoint (value to be maintained in the room) (1°C).
C-H
REF; HEA Refrigerating (REF) or Heating (HEA) control mode .(REF)
HY0
1...10° Thermostat OFF -> ON differential .(3.0°C)
Display value
Exit
Next
Previous
Visualize value
Increase or decrease value
Next or previous parameter
Exit
BD1-28 INSTRUCTIONS FOR USE
= Click = Click and Hold
6. TECHNICAL DATA
Power Supply
BD1-28.…W 100-240Vac ±10%, 50/60Hz, 3W
Relay Output Max Loads (240Vac)
Model
Output
BD1-28..S..-. BD1-28..Q..-.
Compressor 16A resistive
12 FLA 72 LRA
12A resistive
12 FLA 72 LRA
Evap. Fan 16A resistive
3.6 FLA 21.6 LRA
12A resistive
3.6 FLA 21.6 LRA
Defrost 16A resistive
3.6 FLA 21.6 LRA
12A resistive
3.6 FLA 21.6 LRA
Auxiliary loads 1 7A resistive
1 FLA 4 LRA
7A resistive
1 FLA 4 LRA
Auxiliary loads 2 7A resistive
1 FLA 4 LRA
7A resistive
1 FLA 4 LRA
Input
NTC 10KΩ@25°C Intermatic Part No. SN4...
Measurement Range
-50…110°C, -58…180°F
-50 / -9.9 … 9.9 / 110°C
Measurement Accuracy
<0.5°C within the measurement range
Operating Conditions
-10 … +50°C; 15%...80% r.H.
Pollution degree 2
Approvals and Reference Norms
- RoHS 2011/65/UE
- EN50082-1; EN55022 (Class B);
- EN60730-1; EN60730-2-9;
- UL60730-1, File SA32385
7777 Winn Road
Spring Grove, IL 60081
Intermatic Customer Service:
815-675-7000
www.intermatic.com

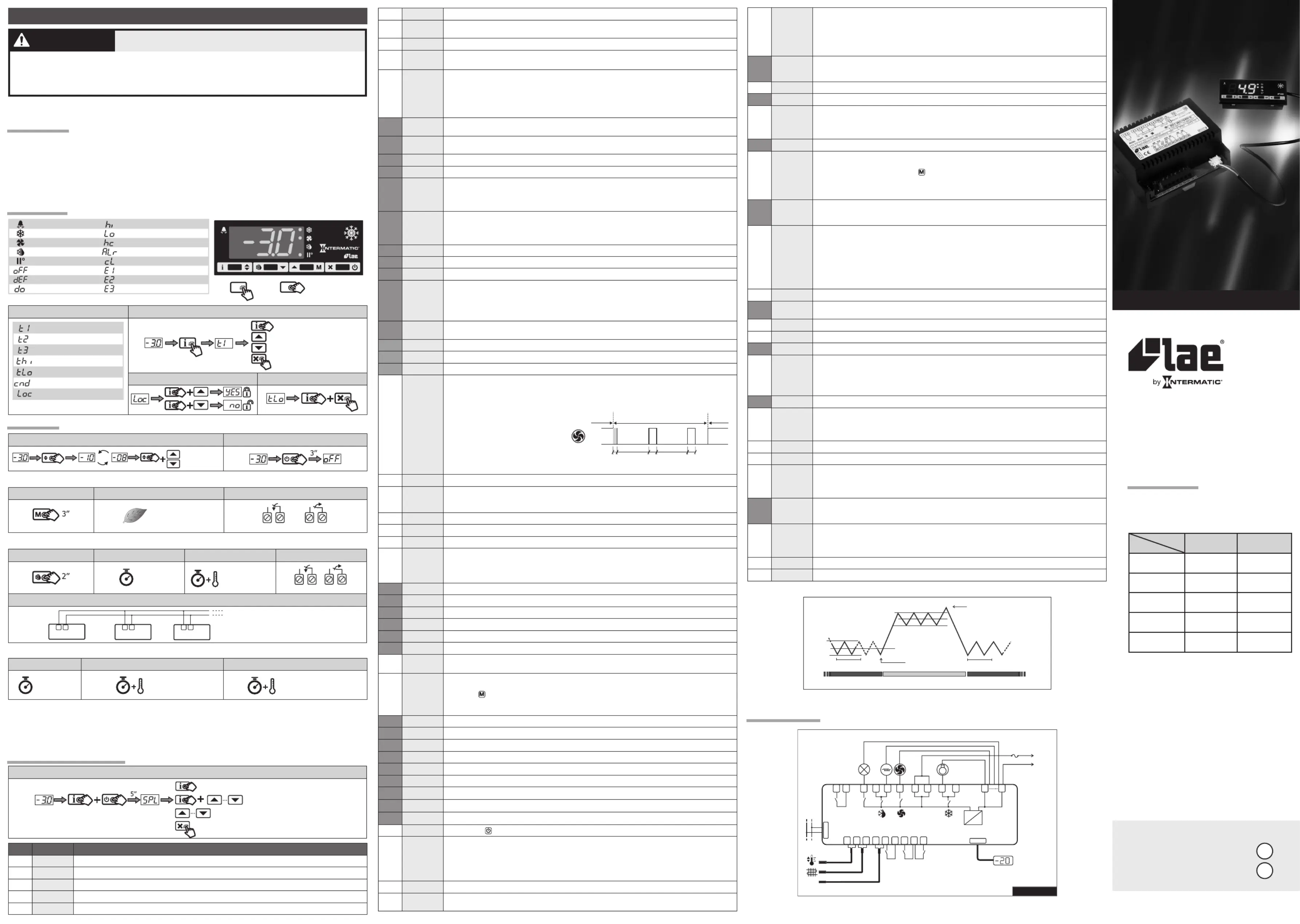

INSTRUCTIONS FOR USE
BD1-28
158--01986
INSTRUCTIONS FOR USE
BD1-28
EN
Thank you for having chosen an Intermatic electronic product. Before installing the instrument, please read this instruction booklet carefully in order to
ensure safe installation and optimum performance.
■Disconnect power at the circuit breaker(s) or disconnect switch(es) before installing or servicing.
■More than one circuit breaker or disconnect switch may be required to de-energize the equipment before servicing.
■Installation and/or wiring must be in accordance with National and Local Electrical Code requirements.
■The device shall be installed in compliance with the enclosure, mounting, spacing and segregation requirements of the ultimate enclosure.
WARNING
Risk of Fire or Electric Shock

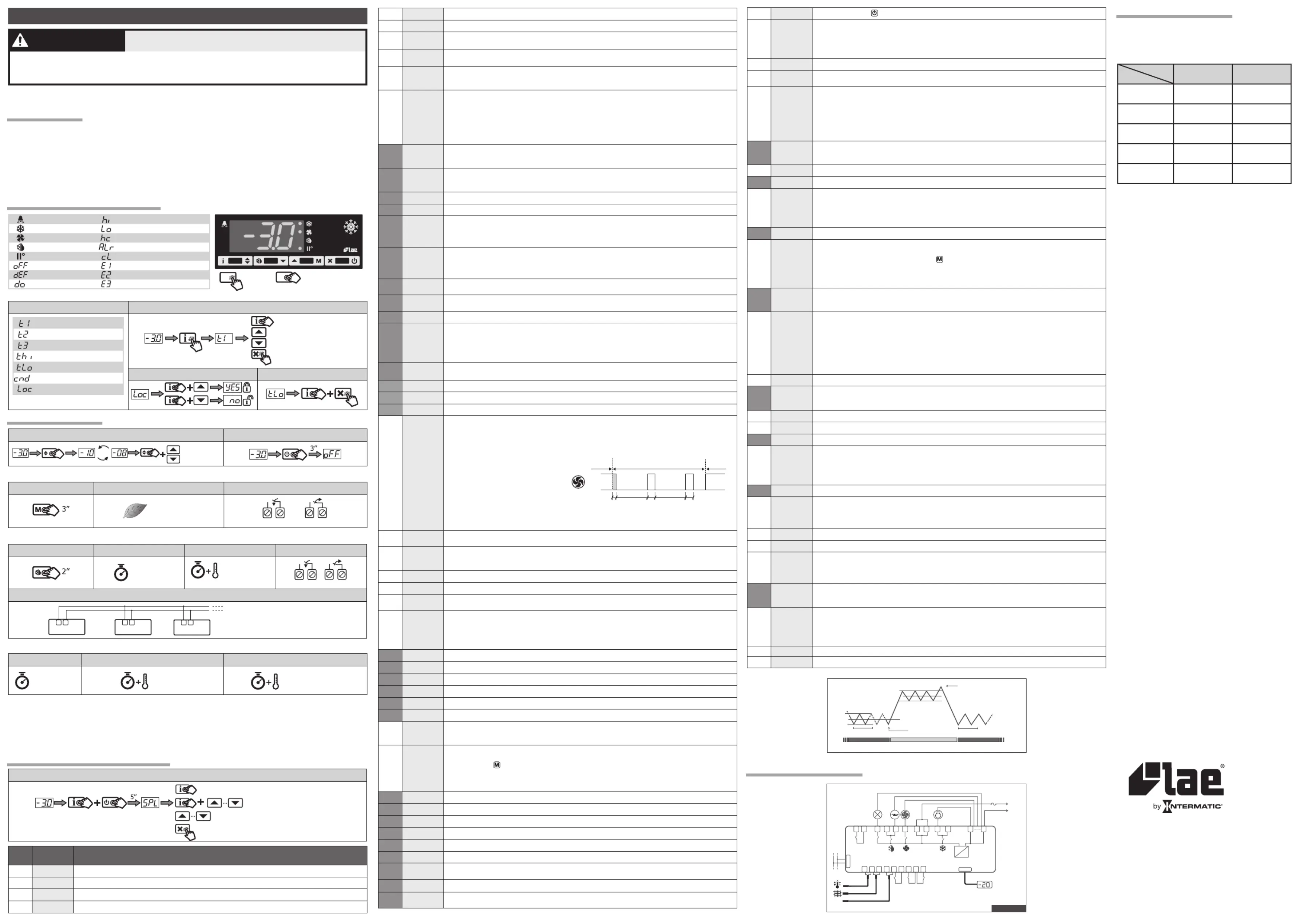

MODE D’EMPLOI
FR
0L0022R00-03
HY0
1...10°
Différentiel de thermostat ARRÊT -> MARCHE.
HY1
0...10°
Différentiel de thermostat MARCHE -> ARRÊT.
CRT
0... 30 min. Temps de repos du compresseur. La sortie est réactivée une fois que les minutes CRT se sont écoulées
depuis la commutation précédente. Nous recommandons de régler CRT = 03 avec HY0 < 2,0°.
CT1
0... 30 min. La sortie compresseur/chauffage est activée lorsque la sonde T1 est défectueuse. Avec CT1 = 0, la sortie
restera toujours à ARRÊT.
CT2
0... 30 min. La sortie compresseur/chauffage s’arrête lorsque la sonde T1 est défectueuse. Avec CT2 = 0 et CT1 > 0,
la sortie sera toujours sur MARCHE. CT1 = 4, CT2 = 6 : En cas de défaillance de la sonde T1, le Exemple :
compresseur se met en marche 4 minutes et s’arrête 6 minutes.
DFM
NON;
TIM;
FRO
Mode de démarrage du dégivrage
NON : la fonction de dégivrage est désactivée FCM(le paramètre suivant sera ).
TIM : dégivrage à heure normale.
FRO : le temps de dégivrage n’augmente que lorsque les conditions sont réunies pour que du givre se forme sur
l’évaporateur (augmentation du temps optimisée). Si l’évaporateur fonctionne à 0 °C, la fréquence de dégivrage
dépend de la charge thermique et des conditions climatiques. Avec des points de consigne très inférieurs à
0 °C, la fréquence de dégivrage dépend principalement de la durée de fonctionnement du réfrigérateur.
DFT
0...
99 heures
Intervalle de temps entre les dégivrages. Lorsque ce temps s’est écoulé depuis le dernier dégivrage, un
nouveau cycle de dégivrage est lancé.
Par exemple, avec = TIM et = 06, un dégivrage aura lieu toutes les 6 heures.DFM DFT
DFB
NON/OUI Sauvegarde de la minuterie de dégivrage. Avec DFB = OUI, après une coupure de courant, le chronomètre
reprend le compte à partir duquel il avait été arrêté pendant approximativement ± 30 min. Avec DFB = NON,
après une coupure de courant, la minuterie de dégivrage recommencera à compter à partir de zéro.
DLI
-50...110° Température nale de dégivrage.
DTO
1... 120 min. Durée maximale de dégivrage.
DTY
OFF;
ELE;
GAZ
Type de dégivrage.
ARRÊT : dégivrage hors cycle (compresseur et chauffage sur ARRÊT).
ELE : dégivrage électrique (compresseur sur ARRÊT et chauffage sur MARCHE).
GAZ : dégivrage au gaz chaud (compresseur et chauffage sur MARCHE).
DSO
OFF;
LO;
HI
Démarrage dégivrage - synchronisation du cycle du thermostat
ARRÊT : aucun. Le dégivrage se produira sans délai.
LO : le début du dégivrage sera reporté à la coupure du compresseur (SOD = délai maximal).
HI : Le démarrage du dégivrage sera postopéré à la mise en marche du compresseur (SOD = délai maximal).
SOD
0... 30 min. Délai d’attente pour le dégivrage - synchronisation du cycle du thermostat. Si 0, le dégivrage commencera
immédiatement.
DPD
0... 240 sec. Pompe de l’évaporateur arrêtée. Au début du dégivrage, les sorties de dégivrage (déterminées par DTY) sont
désactivées pendant DPD secondes.
DRN
0... 30 min. Pause après le dégivrage (temps d’arrêt de l’évaporateur).
DDM
RT;
LT;
SP;
DEF
Mode d’afchage dégivrage. Pendant le dégivrage, l’afchage indiquera :
RT : la température réelle;
LT : la dernière température avant dégivrage;
SP : la valeur de consigne actuelle;
DEF : « dEF ».
DDY
0... 60 min. Délai d’afchage. L’écran afche les informations sélectionnées avec le paramètre DDM pendant le dégivrage
et pendant DDY minutes après la n du dégivrage.
FID
NON/OUI Ventilateurs actifs pendant le dégivrage.
FDD
-50... 110° La température de redémarrage du ventilateur de l’évaporateur après le dégivrage.
FTO
0... 120 min. Le ventilateur maximum de l’évaporateur s’arrête après le dégivrage.
FCM
NON;
TMP;
TIM
Mode des ventilateurs pendant le contrôle thermostatique.
NON : Les ventilateurs restent allumés tout le temps.
TMP : Contrôle basé sur la température. Les ventilateurs sont allumés quand le compresseur est allumé.
Lorsque le compresseur est arrêté, les ventilateurs restent allumés tant que la différence de température
Te-Ta est supérieure à FDT. Les ventilateurs
sont allumés à nouveau avec le différentiel
FDH. (Te = température de l’évaporateur, Ta
= température de l’air);
TIM : Contrôle basé sur le temps. Les
ventilateurs sont allumés quand le
compresseur est allumé. Lorsque le
compresseur est éteint, les ventilateurs se
mettent en marche et à l’arrêt en fonction
des paramètres FT1, FT2, FT3. (voir Fig. 2).
FDT
-12... 0° Différence de température évaporateur-air pour que les ventilateurs s’éteignent après l’arrêt du
compresseur.
FDH
1... 12° Différence de température pour le redémarrage du ventilateur.
Exemple : FDT = -1, FDH = 3. Dans ce cas, une fois le compresseur arrêté, les ventilateurs sont désactivés
lorsque Te > Ta - 1 (FDT), tandis que les ventilateurs sont activés lorsque Te < Ta - 4 (FDT-FDH).
FT1
0... 180 sec. Délai d’arrêt du ventilateur après l’arrêt du compresseur/chauffage.
FT2
0... 30 min. Arrêt du ventilateur chronométré. Avec FT2 = 0, les ventilateurs restent allumés en tout temps.
FT3
0... 30 min. Fonctionnement chronométré du ventilateur. Avec FT3 = 0 et FT2 > 0, les ventilateurs restent éteints en tout
temps.
ATM
NON;
ABS;
REL
Gestion du seuil d’alarme.
NON : toutes les alarmes de température sont inhibées (le paramètre suivant sera ACC).
ABS : les valeurs programmées dans ALA et AHA représentent les seuils d’alarme réels.
REL : le seuil d’alarme est obtenu par la somme du point de consigne, du différentiel du thermostat et de
l’ALR/AHR.
ALA
-50... 110°
Seuil d’alarme de basse température.
AHA
-50... 110°
Seuil d’alarme de température élevée.
ALR
-12... 0°
Différentiel d’alarme de basse température. Avec ALR = 0, l’alarme de basse température est exclue.
AHR
0... 12°
Différentiel d’alarme de température élevée. Avec AHR = 0, l’alarme de température élevée est exclue.
ATI
T1; T2; T3
Sonde utilisée pour la détection d’alarme de température.
ATD
0... 120 min.
Délai avant l’avertissement de température d’alarme.
ACC
0... 52
semaines
Nettoyage périodique du condenseur. Lorsque la durée de fonctionnement du compresseur, exprimée en
semaines, correspond à la valeur programmée, « CL » clignote à l’écran. Avec ACC = 0, l’avertissement ACC
de nettoyage du condenseur est désactivé et CND disparaît du menu d’informations.
IISM
NON;
MAN;
ECO;
DI
Mode de basculement vers le deuxième ensemble de paramètres
NON : inhibition d’utilisation du deuxième groupe de paramètres SB(le paramètre suivant sera ).
MAN : Le bouton bascule les deux groupes de paramètres.
ECO : commutation automatique vers le deuxième groupe de paramètres, lorsque les conditions ECO sont
détectées.
DI : passage au second groupe de paramètres lorsque l’entrée DIx est activée.
IISL
-50... IISH
Limite minimale pour le paramètre IISP.
IISH
IISL... 110°
Limite maximale pour le paramètre IISP.
IISP
IISL... IISH Point de consigne en mode 2.
IIH0
1... 10° Différentiel du thermostat ARRÊT -> MARCHE en mode 2.
IIH1
0... 10° Différentiel du thermostat MARCHE -> ARRÊT en mode 2.
IIDF
0... 99 heures Intervalle de temps entre les dégivrages en mode 2.
IIFC
NON; TMP;
TIM
Contrôle du ventilateur en mode 2. Voir FCM.
ECS
1... 5 Sensibilité du contrôleur pour le passage automatique du groupe I au groupe (1 = minimum, 5 = maximum).II
EPT
0... 240 min.
Temps de descente écologique. Seulement avec IISM = ECO. Les paramètres du groupe I sont utilisés dans
la régulation pour au moins EPT minutes. Voir Fig. 3
ARRÊT
MARCHE
COMPR.
MARCHE
FT1 FT2 FT3 FT3FT2
COMPR.
ARRÊT
COMPR.
MARCHE
Fig. 2 Contrôle du ventilateur optimisé dans le temps
(FCM = TIM)
SB
NON/OUI
Activation du bouton de veille.
DSM
NON;
ALR;
STP
Mode d’entrée de l’interrupteur de porte :
NON : interrupteur de porte inhibé
ALR : lorsque DIx = DOR et que l’entrée numérique est activée, une alarme est générée après DAD minutes
STP : lorsque DIx = DOR et que l’entrée numérique est activée, en plus de l’alarme, les ventilateurs sont
immédiatement arrêtés et le compresseur est arrêté après CSD minutes.
DAD
0... 30 min. Délai avant l’alarme de porte ouverte.
CSD
0... 30 min.
NON
Délai d’arrêt compresseur/chauffage après l’ouverture de la porte. Si CSD = NON, le compresseur/chauffage
ne s’arrête jamais en raison de l’ouverture de la porte.
D1O
NON;
DOR;
ALR;
IISM;
RDS
Opération d’entrée numérique DI1
NON : l’entrée numérique 1 n’est pas active.
DOR : entrée de la porte.
ALR : lorsque l’entrée est activée, une alarme est générée (si AHM = STP, le compresseur est arrêté et les
dégivrages sont suspendus).
IISM : lorsque l’entrée est activée, le contrôleur utilisera les paramètres du groupe II.
RDS : lorsque l’entrée est activée, un dégivrage est lancé (télécommande à distance).
D1A
OPN; CLS. Activation de l’entrée numérique DI1.
OPN : ouvert
CLS : fermé
D2O
Voir D1O
Opération d’entrée numérique DI2. Voir D1O.
D2A
OPN; CLS. Activation de l’entrée numérique DI2. Voir D1A.
D3O
NON;
...
RDS;
DSY.
Opération d’entrée numérique DI3
NON ... RDS : Voir D1O.
DSY : synchronisation du dégivrage. Les contrôleurs commenceront et mettront n au dégivrage ensemble.
Le premier contrôleur en dégivrage effectuera le dégivrage de tous les autres démarrés. Le dernier contrôleur
mettant n au dégivrage effectuera le dégivrage de tous les autres arrêtés.
D3A
OPN; CLS. Activation de l’entrée numérique DI3. Voir D1A.
LSM
NON;
MAN;
ECO;
DI1;
DI2;
DI3.
Mode de contrôle de la lumière
NON : le ux lumineux n’est pas contrôlé.
MAN : sortie lumineuse contrôlée par bouton (si OAx = LGT).
ECO : lumières activées/désactivées suivant l’état ECO.
Dix : lumières activées/désactivées suivant l’état DIx.
LSA
OPN;
CLS
Activation légère (uniquement avec LSM = ECO ou LSM = Dix).
OPN : s’allume avec DIx ouvert ou le mode ECO désactivé.
CLS : s’allume avec DIx fermée ou le mode ECO activé.
OA1
NON;
LGT;
0-1;
2CU;
2EU;
ALO;
ALC
Opération de sortie AUX 1
NON : sortie désactivée (toujours éteinte).
LGT : sortie activée pour le contrôle de la lumière.
0-1 : les contacts de relais suivent l’état marche/veille du contrôleur.
2CU : sortie programmée pour la commande d’un compresseur auxiliaire.
2EU : sortie activée pour le contrôle du dégivrage électrique d’un deuxième évaporateur.
ALO : les contacts s’ouvrent en cas d’alarme.
ALC : les contacts qui sont faits lorsqu’une condition d’alarme se produit.
OA2
Voir OA1 Opération de sortie AUX2. Voir OA1.
2CD
0... 120 sec. Délai de démarrage du compresseur auxiliaire. Si OAx = 2CU, la sortie auxiliaire est activée avec un délai
de 2CD secondes après la mise en marche du compresseur principal. Les deux compresseurs sont éteints
en même temps.
OS1
-12... 12 ° Compensation de la sonde 1.
T2
NON/OUI Activation de la sonde T2 (évaporateur).
OS2
-12... 12° Compensation de la sonde 2.
T3
NON;
DSP;
CND;
2EU
Fonctionnement de la sonde auxiliaire T3
NON : sonde T3 non installée.
DSP : température T3 à afcher.
CND : mesure de la température du condenseur.
2EU : deuxième mesure de la température de l’évaporateur.
OS3
-12... 12° Compensation de la sonde 3.
AHM
NON;
ALR;
STP;
Fonctionnement en cas d’alarme du condensateur supérieur
NON : alarme du condensateur supérieur inhibée.
ALR : en cas d’alarme, « HC » clignote à l’écran et l’avertisseur sonore est activé.
STP : en plus des symboles d’alarme afchés, le compresseur est arrêté et les dégivrages sont suspendus.
AHT
-50... 110°
Alarme de température de condensation (par rapport à la sonde T3).
TLD
1... 30 min. Délai pour l’enregistrement de la température minimale (TLO) et maximale (THI).
TDS
T1;
1-2;
T3
Sélectionne la sonde de température à afcher.
T1 : sonde T1
1-2 : la moyenne pondérée AVG entre T1 et T2
T3 : sonde T3
AVG
0... 100 % Le poids relatif de T2 sur T1 (si TDS = 1-2)
Exemple 1 : T1 = -5 °, T2 = -20 °, AVG = 100 %. La température afchée sera de -20 ° (T1 n’a aucun effet)
Exemple 2 : T1 = -5 °, T2 = -20 °, AVG = 60 %. La température afchée sera -14.
SCL
1 °C;
2 °C;
°F
Échelle de lecture.
1 °C : plage de mesure de -50 à 110 °C (résolution de 0,1 °C dans un intervalle de -9,9 à 9,9 °C, 1 °C à
l’extérieur)
2 °C : plage de mesure -50 … 110 °C
°F : plage de mesure -55 … 180 °F
SIM
0... 100 Ralentissement de l’afchage.
ADR
1... 255 Adresse PCBD1-28 pour la communication.
EPT
EPT
Très résistant
Très résistant
Eco
Condition de détection
très résistante
Condition de
détection ECO
SP+HY0
SP
IISP
IISP+IIH0
IISP-IIH1
SP-HY1
Fig. 3 - Paramètre EPT
5. SCHÉMAS DE CÂBLAGE
BD1-28
1
2 4 5
6 7
8 9
10
11
13 19
20 21
22 23 24 25 26 27 28
RS485
data I/O
à distance
16(4)A
16(4)A
7A
7A
AUX 2
AUX 1
16(12)A
NEUTRE
AC
DC
AUX T3
Aux
DI1 DI2
DI3
L1
L2/Neutral
LIVE
AIR T1
EVP T2
Source d’alimentation
100... 240 Vca
FUSIBLE 20 A
Télécommande
1. INSTALLATION
■ Le contrôleur BD1-28, de dimension 107 x 95 x 47 mm (L x h x l), doit être xé à un rail DIN de manière à ce qu’aucun liquide
ne s’inltre, car cela risquerait de causer de graves dommages et de présenter des risques pour la sécurité.
■Assurez-vous que les connexions électriques sont conformes au paragraphe « Schémas de câblage ». Pour réduire les effets
des perturbations électromagnétiques, maintenez le câble du capteur et celui du signal éloignés des câbles d’alimentation.
■Placez la sonde T1 à l’intérieur de la pièce à un endroit qui est vraiment représentatif de la température du produit stocké.
■Placez la sonde T2 sur l’évaporateur à l’endroit où il y a une formation maximale de givre.
■La fonction de la sonde T3 est déterminée par le paramètre T3. Avec T3 = DSP, la sonde mesure la température à afcher. Avec
T3 = CND, la sonde mesure la température du condenseur, elle doit donc être placée entre les ailettes de l’unité de condensation.
Avec T3 = 2EU, la sonde mesure la température du deuxième évaporateur et doit donc être placée à l’endroit où il se forme le plus
de givre possible. Avec = NON, la troisième sonde est désactivée.T3
2. AFFICHAGE DES INFORMATIONS
Alarme Alarme de température ambiante élevée
Sortie du thermostat Alarme de température ambiante basse
Sortie du ventilateur Condenseur à haute température
Sortie de dégivrage Alarme générique
Activation du 2
e
ensemble
Avertissement de nettoyage du condensateur
Contrôleur en veille Défaillance de la sonde T1
Décongélation en cours Défaillance de la sonde T2
Alarme de porte ouverte Défaillance de la sonde T3
En cas d’alarme, appuyez sur n’importe quelle touche pour couper le son de la sonnerie.
Éléments d’information Navigation
Température instantanée de la sonde 1
*
Température instantanée de la sonde 2
*
Température instantanée de la sonde 3
Température maximale de la sonde 1
Température minimale de la sonde 1
**
Semaines de travail du compresseur
Verrouillage de l’état du clavier
* seulement si activé ** seulement si ACC > 0
Verrouillage du clavier Réinitialisation THI / TLO / CND
3. FONCTIONNEMENT
Points de consignes I et II : afchage et modication En attente (SB = OUI)
1’’
3’’
I Set II tSe
Augmentation
Diminution
3.1 SÉLECTION DU DEUXIÈME GROUPE DE PARAMÈTRES
Manuel (IISM = MAN) Automatique (IISM = ECO) Contact (IISM = DI)
ECO
(Voir Fig. 3)
DxA=CLS
DxA=OPN
3.2 DÉBUT DU DÉGIVRAGE
Manuel Minuté (DFM = TIM) Optimisé (DFM = FRO) À distance (DxO = RDS)
Heures DFT
T2 < 0 °C
pour les heures
DFT
DxA=CLS
DxA=OPN
Synchronisé (D3O = DSY)
- - -
+ + +
27 27 27
BD1-28 BD1-28 BD1-28
28 28 28
DI3 DI3 DI3
Le début et la n sont synchronisés
parmi les BD1-28 connectés
3.3 FIN DU DÉGIVRAGE
Limite de temps Relevé de 1 évaporateur avant l’heure limite Relevé de 2 évaporateurs avant l’heure limite
DTO minutes
DTO minutes
ou
T2 ≥ DLI
DTO minutes
ou
T2 et T3 ≥ DLI
Reprise du cycle thermostatique. Lorsque le dégivrage est terminé, si DRN est supérieur à 0, toutes les sorties resteront
désactivées pendant DRN minutes, an que la glace fonde complètement et que l’eau résultante puisse s’égoutter. De plus, si
la sonde T2 est active ( = OUI), les ventilateurs redémarrent lorsque l’évaporateur atteint une température inférieure à T2 FDD.
Inversement, si la sonde T2 n’est pas active (T2 = NON) ou après la n du dégivrage, cette condition ne se produit pas avant la
n du temps FTO. Une fois minutes écoulées, les ventilateurs sont activés.FTO
Attention : si = NON ou = HEA, toutes les fonctions de dégivrage sont inhibées; si = 0, les fonctions de dégivrage DFM C-H DFT
automatique sont exclues. Pendant le dégivrage, l’alarme de température élevée est ignorée.
4. PARAMÈTRES DE CONFIGURATION
Accès / Navigation / Modication
PA-
RITÉ
INTER-
VALLE
DESCRIPTION
SPL
-50..SPH Limite minimale pour le réglage SP.
SPH
SPL...110° Limite maximale pour le réglage SP.
SP
SPL... SPH Point de consigne (valeur à conserver dans la pièce).
C-H
REF; HEA Mode de contrôle Réfrigération (REF) ou Chauffage (HEA).
Valeur d’afchage
Sortie
Suivant
Précédent
Visualiser la valeur
Augmenter ou diminuer la valeur
Paramètre suivant ou précédent
Sortie
Merci d’avoir choisi un produit électronique LAE. Avant d’installer l’instrument, veuillez lire attentivement ce manuel d’instructions
an d’assurer une installation sûre et des performances optimales.
BD1-28 MODE D’EMPLOI
= Cliquer = Cliquer et maintenir
6. DONNÉES TECHNIQUES
Source d’alimentation
BD1-28.…W 100-240 Vca ± 10 %, 50/60 Hz, 3 W
Sortie de charge maximale (240 Vca)
Modèle
Sortie
BD1-28..S..-. BD1-28..Q..-.
Compresseur Résistance de 16 A
12 FLA 72 LRA
Résistance de 12 A
12 FLA 72 LRA
Évap. Ventilateur Résistance de 16 A
3,6 FLA 21,6 LRA
Résistance de 12 A
3,6 FLA 21,6 LRA
Dégivrage Résistance de 16 A
3,6 FLA 21,6 LRA
Résistance de 12 A
3,6 FLA 21,6 LRA
Charges
auxiliaires 1
Résistance de 7 A
1 FLA 4 LRA
Résistance de 7 A
1 FLA 4 LRA
Charges
auxiliaires 2
Résistance de 7 A
1 FLA 4 LRA
Résistance de 7 A
1 FLA 4 LRA
Entrée
NTC 10 kΩ à 25 °C LAE Part No. SN4...
Plage de mesure
-50…110 °C, -58…180 °F
-50 / -9,9 … 9,9 / 110 °C
Précision de mesure
< 0,5 °C dans la plage de mesure
Conditions de fonctionnement
-10 … +50 °C; 15 %... 80 % H.R.
Degré de pollution 2
Homologations et normes de référence
- RoHS 2011/65/UE
- EN50082-1; EN55022 (Classe B);
- EN60730-1; EN60730-2-9;
- UL60730-1, Dossier SA32385
■ Couper l’alimentation aux disjoncteurs ou éteindre les interrupteurs avant toute installation ou toute intervention.
■ L’installation et le câblage doivent être réalisés conformément aux exigences des normes électriques nationales et régionales.
■Utiliser des conducteurs en CUIVRE uniquement.
AVERTISSEMENT
Risque d’incendie et d’électrocution
7777 Winn Road
Spring Grove, IL 60081
Intermatic Customer Service:
815-675-7000
www.intermatic.com
158--01986
Produktspecifikationer
| Varumärke: | Intermatic |
| Kategori: | Inte kategoriserad |
| Modell: | BD1-28C1S5W-BI |
Behöver du hjälp?
Om du behöver hjälp med Intermatic BD1-28C1S5W-BI ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad Intermatic Manualer
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
Inte kategoriserad Manualer
- Kontakt Chemie
- Sun Pumps
- Signature
- Freedor
- Wegman
- Atlona
- Teltonika
- Claypaky
- Matrox
- Aquapur
- Acefast
- Lowell
- Lexmark
- ACE
- Comelit
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
