DE |
Bedienungsanleitung

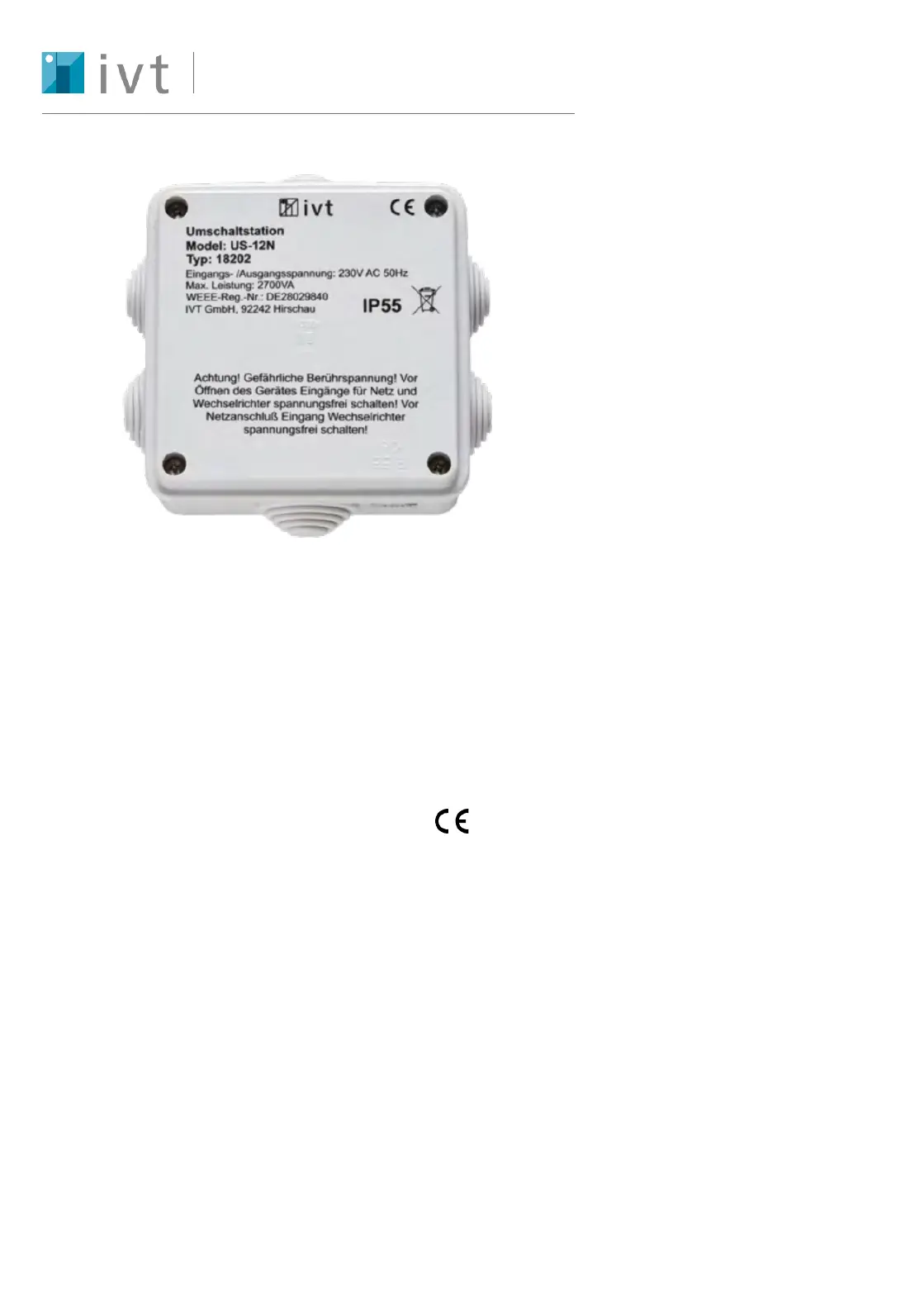

Umschaltstation US-12
VORWORT
BESTIMMUNGSGEMÄSSE VERWENDUNG
LIEFERUMFANG
SICHERHEITSHINWEISE
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben ein leistungsstarkes und zuverlässiges
Produkt erworben, das Ihnen bei sachgemäßer Handhabung lange Zeit gute Dienste leisten wird. Bitte
lesen Sie diese Gebrauchsanweisung sorgfältig und vollständig durch, bevor Sie das Gerät in Betrieb
nehmen. Sie erhalten wichtige Hinweise für einen sicheren Betrieb und für die Wartung des Gerätes.
Die Umschaltstation US-12 ermöglicht einen problemlosen Betrieb eines Wechselrichters und einem
230 V AC Netz im gleichen Stromkreis. Das Gerät schaltet automatisch zwischen Wechselrichter und
230 V AC Netz um und schützt den Wechselrichter vor Fremdspannung. Zusätzlich bietet sich die
Möglichkeit von zwei unterschiedlichen Spannungsquellen die bevorzugte zu wählen (Prioritäten-
schaltung). Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes.
Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
Allgemein
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des (CE)
Produktes nicht gestattet.
• Dieses Gerät gehört nicht in Kinderhände! Stellen Sie sicher, dass das Gerät zu jeder Zeit kindersicher
betrieben wird.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährli-
chen Spielzeug werden!
• Überprüfen Sie das Gerät und die verwendeten Anschlusskabel vor Inbetriebnahmen auf mögliche
Schäden. Wenn Sie Beschädigungen (z. B. Transportschäden) am Gerät feststellen, so darf dieses nicht
in Betrieb genommen werden. Beschädigte Anschlusskabel müssen sofort ersetzt werden.
• Das Gerät darf nur in trockener Umgebung betrieben werden. Es darf nicht feucht oder nass werden,
andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
• Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige
Umgebungsbedingungen sind: Umgebungstemperaturen über 50 °C, brennbare Gase, Lösungsmittel,
Dämpfe, Staub, Luftfeuchtigkeit über 80 % rel. Luftfeuchte, sowie Nässe.
• Betreiben Sie die Umschaltstation US-12 nicht in der Nähe von Zündquellen, offenem Feuer oder
anderen Wärmequellen (Heizung, Gasöfen oder starke Sonneneinstrahlung).
• Service und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Zur Reparatur
dürfen nur original Ersatzteile verwendet werden. Die Verwendung abweichender Ersatzteile kann zu
erheblichen Sach- und Personenschäden führen!
• Umschaltstation US-12
• Erdungsklemme
• Bedienungsanleitung
Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch
zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung dieser
Bedienungsanleitung bzw. der hier aufgeführten Sicherheitshinweise verursacht werden, erlischt die
Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
43 Jahre Hersteller-Garantie. Akkus ausgeschlossen.
DE |

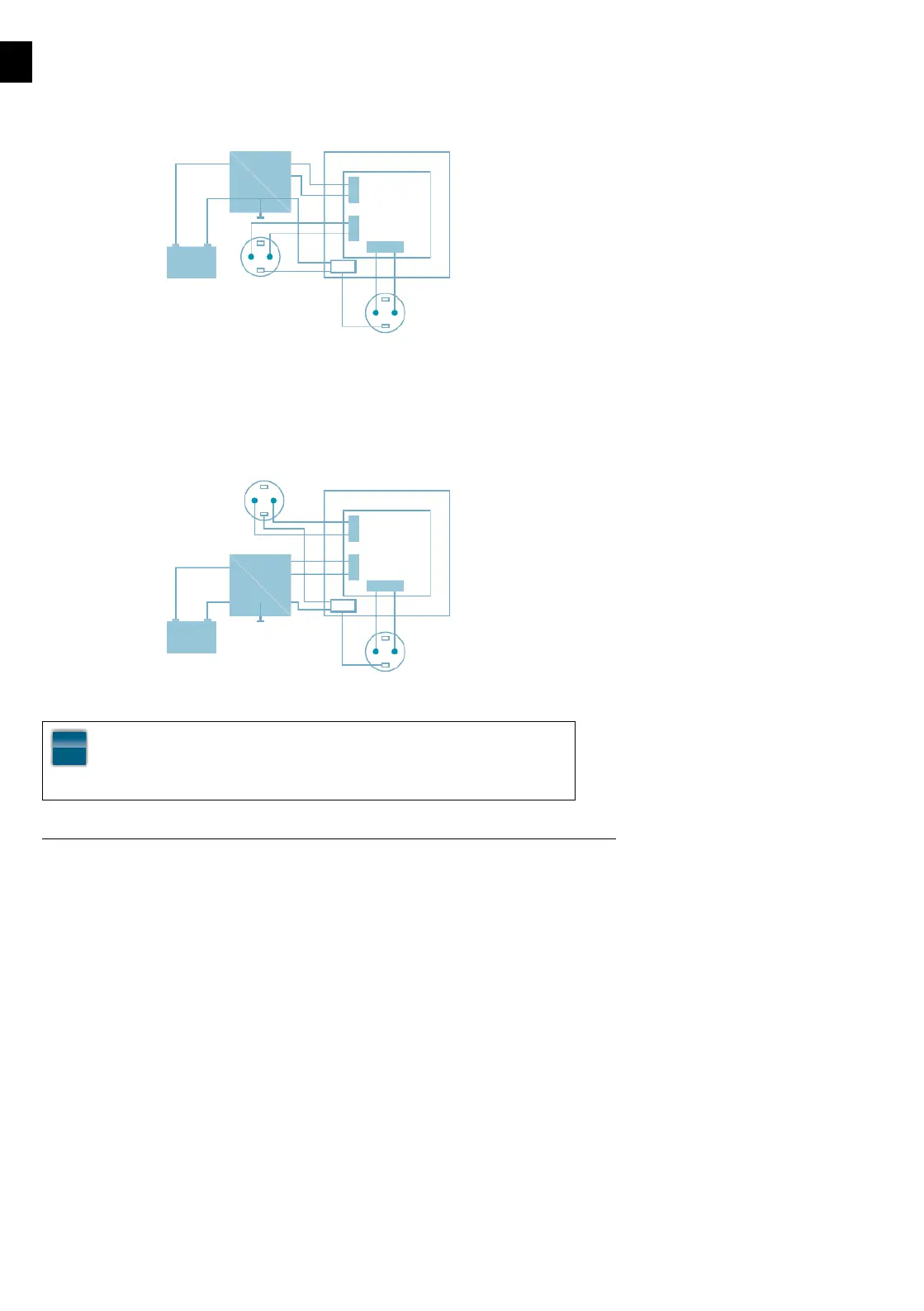

Anschlussvariante 1:
Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.
D. h. die Batterie wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über den Wechselrichter zu.
Anschlussvariante 2:
Der Wechselrichter wird mit dem Eingang AC2 verbunden. D. h. der Strom wird primär (höhere Priorität)
über den Wechselrichter aus der Batterie entnommen (z. B. beim Einsatz von Solar Inselsystemen).
Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den
Eingang AC1 zugeschaltet.
Die Umschaltstation US-12 muss fest installiert (z. B. an der Wand befestigt) werden.
Das Gerät darf erst in Betrieb genommen werden, wenn alle Anschlussleitungen sicher
befestigt sind. Während des Betriebes dürfen keinerlei offenen Kontakte (Kabelenden,
Steckerkontakte o. ä.) berührbar sein. Fragen Sie im Zweifel bitte immer vorher einen
autorisierten Fachmann!
i
AKKU
WECHSELRICHTER
230 V AC NETZ
VERBRAUCHER
VERBRAUCHE R
AC1 AC2
PE
DC EIN
230 V
AUS
UMSCHALTSTATION
AKKU
VERBRAUCHER
230 V AC NETZ
VERBRAUCHE R
AC1 AC2
PE
WECHSELRICHTER
DC EIN
230 V
AUS
UMSCHALTSTATION
