Sida 1/6

Svensk

ES10, ES20, ES30, ES80,

ES90, ES100, ES25C

JBL ES SERIES

BRUKS-

ANVISNING

JBL

ES SERIES

I mer än 60 år har JBL, Inc. tillhandahållit ljudutrustning för konsertlokaler,

inspelningsstudios och biosalonger världen över, och har blivit det självklara

valet för ledande artister och ljudingenjörer.

Med JBL ES-serien får du tillgång till innovativ teknik som diskanthögtalare

med titanlaminatkupoler, EOS-vågledare (Elliptical Oblate Spheroidal

™

) och

PolyPlas

™

-transducerförstärkning. Håll till godo!

PACKA UPP SUBWOOFERN

Om du misstänker att produkten har skadats under transporten ska du

omedelbart rapportera detta till återförsäljaren.

Behåll leveranskartongen och förpackningsmaterialet.

PLACERING

Dra ALDRIG högtalaren när du flyttar den. Det skadar piggarna, fötterna

och/eller träkabinettet. Lyft alltid högtalaren och bär den till dess nya plats.

VARNING: Golvstående högtalare (tower) kan p2-ha en låg tyngdpunkt

och bli ostadiga och välta vid exempelvis ordbävningar, eller om de gungas,

tippas eller placeras på fel sätt. Om detta kan bli ett problem bör högtalarna

fästas i väggen bakom dem med samma metod och skruvar m.m. som brukar

användas för att förankra bokhyllor och väggenheter. Kunden är ansvarig för

att högtalarna monteras på rätt sätt och med rätt skruvar m.m..

STEREO

Innan du bestämmer var högtalarna ska placeras bör du tänka igenom rummet

och placeringen med följande punkter i åtanke och använda bild 1 som hjälp:

• För bästa resultat bör du placera högtalarna med 1,5m–2,5m mellanrum.

• Placera högtalarna så att diskanthögtalaren är i öronhöjd..

• Basljudet ökar vanligtvis om högtalaren flyttas närmare en vägg eller ett

hörn.

• Se ”Hemmabio” nedan om du även vill använda högtalarna i en hemmabio.

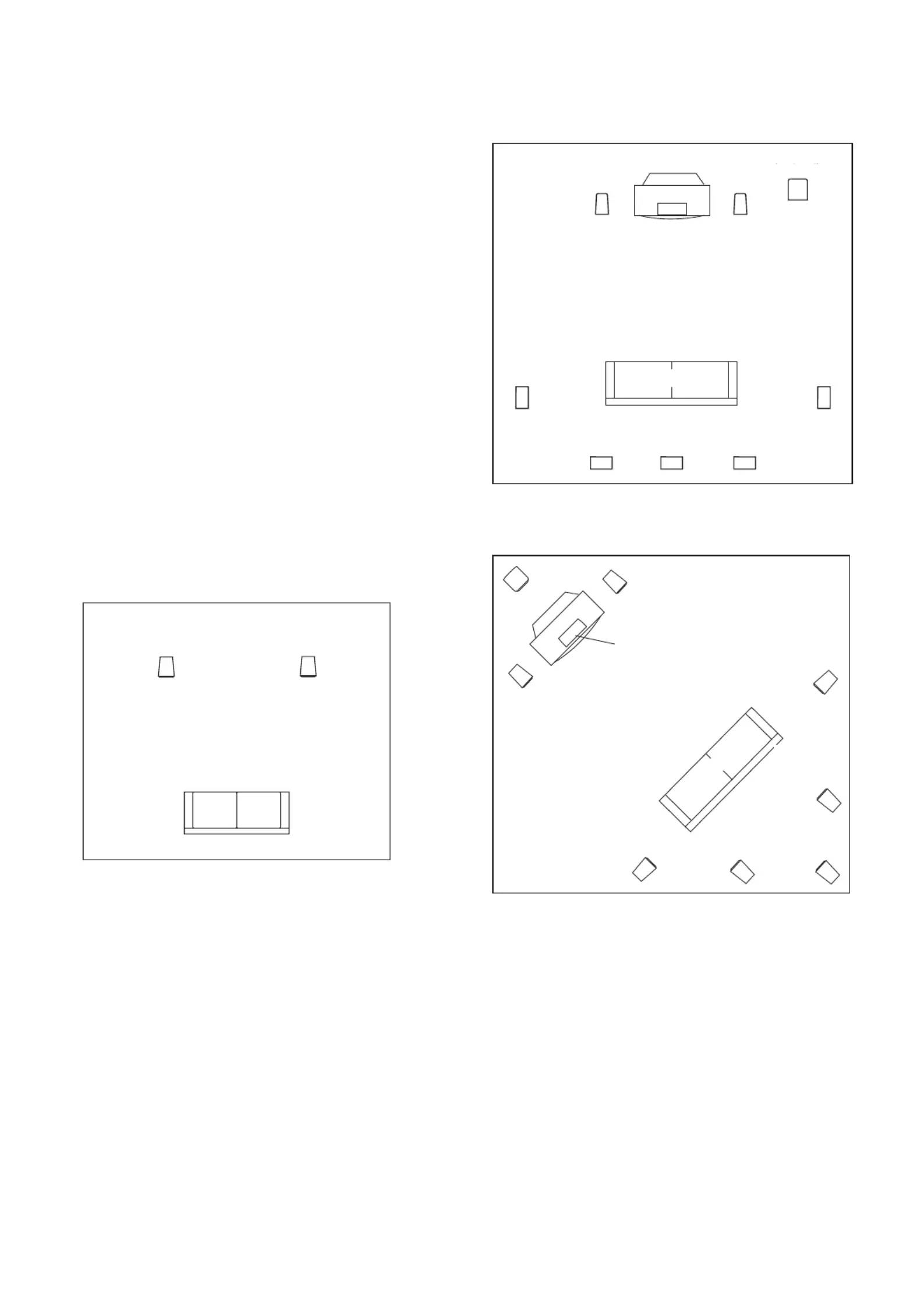

Bild 1. Experiment med högtalarplacering för att få bästa möjliga basnivå och

stereoåtergivning i ditt rum.

HEMMABIO

Om du vill använda frontkanalerna placerar du en högtalare till vänster och en

till höger om TV-apparaten. Eftersom högtalarna är magnetiskt avskärmade

kan du placera dem nära TV:n utan att behöva vara orolig för att fältet

påverkar TV-bilden.

Om du vill använda surroundkanalerna placerar du högtalarna i bokhyllor eller

stativ vid lyssningspositionen. ES10 kan även monteras på väggen. Den

slutliga placeringen beror på rummets aukustik, tillgänglig plats och vad du

föredrar (bild 2 och 3).

I 6- och 7-kanalskonfigurationer placerar du de bakre kanalerna bakom

lyssningspositionen, enligt bild 2 och 3.

OBS: En nätdriven subwoofer från JBL ger effekt och realism när du

lyssnar på både musik och film-soundtrack. Kontakta din JBL-återförsäljare

för rekommendationer om subwoofer-modeller som passar dig.

Bild 2. Denna vy ovanifrån visar en typisk hemmabiolösning. Vänster/höger

bakre kanal är för ett 7-kanalssystem. Den bakre kanalen i mitten är för ett

6-kanalssystem.

Bild 3. På den här bilden visas en alternativ lösning som kan vara mer lämplig

för vissa rum. Vänster/höger bakre kanal är för ett 7-kanalssystem. Den bakre

kanalen i mitten är för ett 6-kanalssystem.

Vänster

kanal

Höger

kanal

Lyssningsposition

JBL Subwoofer

Vänster främre

kanal

Höger främre

kanal

Center

Soffa

Vänster

surround

kanal

Vänster

bakre kanal

Mittre

bakre kanal

Höger

bakre kanal

Höger

surround

kanal

JBL Subwoofer

Center

Vänster främre

kanal

Höger främre

kanal

Höger

surround

kanal

Vänster

surround

kanal

Soffa

Vänster

bakre kanal

Mittre

bakre kanal

Höger

bakre kanal

(tilval)

Svensk

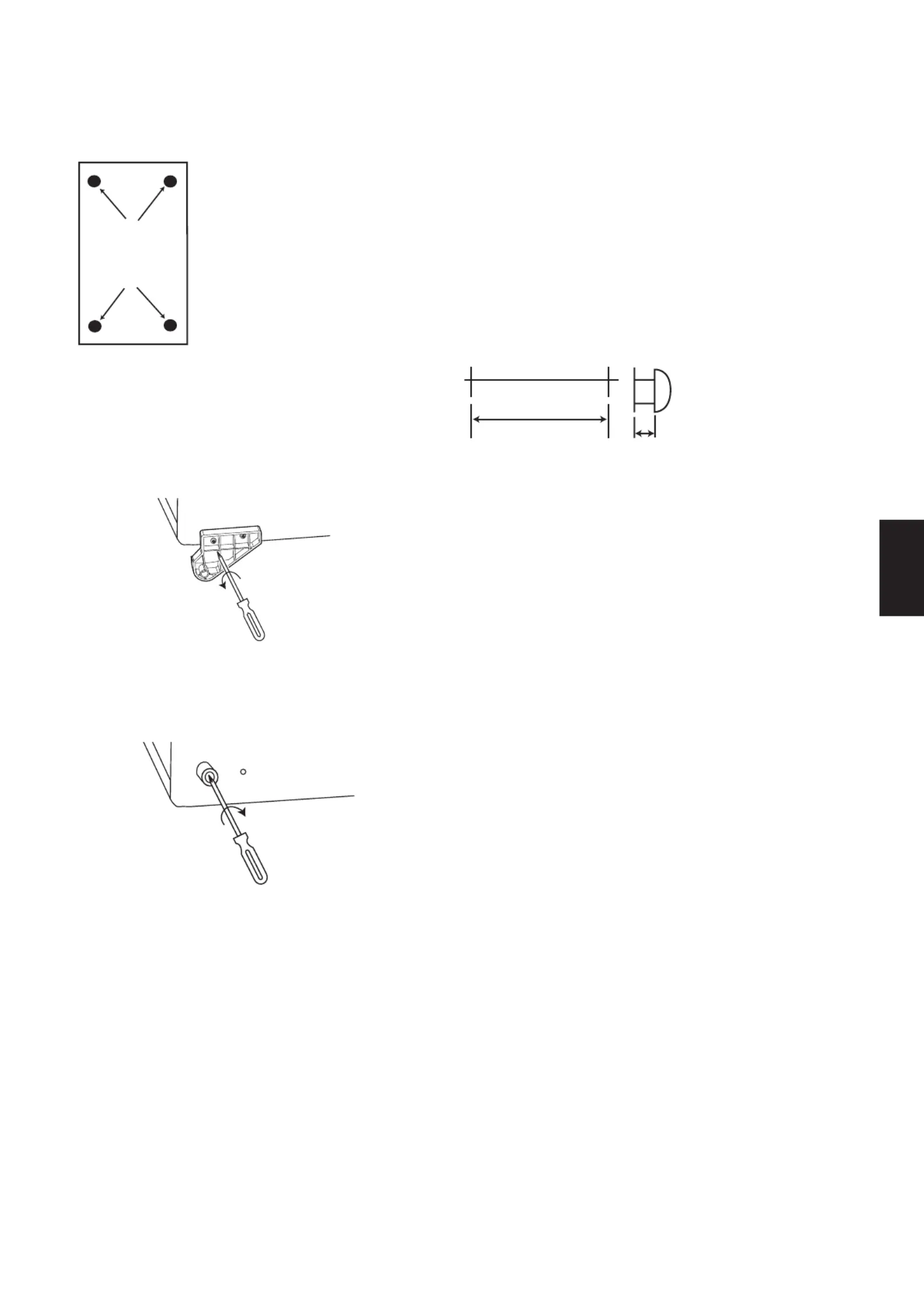

MONTERA FÖTTER

ES10, ES20, ES30

De självhäftande gummifötterna som medföljer kan fästas i hörnen på

högtalarnas undersida för att skydda dina möbler.

BYTA FÖTTER

ES80, ES90, ES100

ES80, ES90 och ES100 innehåller snygga fötter som monteras på fabriken.

Om du vill byta ut dem mot mindre synliga fötter (medföljer) följer du

instruktionerna nedan.

1. Ta bort de fyra fötterna på högtalarens undersida genom att lossa de två

skruvarna i varje fot. Spara skruvarna.

2. Fäst de svarta fötterna i de yttre (närmast högtalarens framsida för främre

fötter, närmare baksidan för bakre fötter) hålen, där du precis har tagit bort

fötterna, med de skruvar som du använde.

3. Dra åt ordentligt för hand med en stjärnskruvmejsel. Använd inte en

skruvdragare av något slag.

4. Sätt tillbaka skruven i det inre hålet.

VARNING: Golvstående högtalare (tower) kan p3-ha en låg tyngdpunkt

och bli ostadiga och välta vid exempelvis ordbävningar, eller om de gungas,

tippas eller placeras på fel sätt. Om detta kan bli ett problem bör högtalarna

fästas i väggen bakom dem med samma metod och skruvar m.m. som brukar

användas för att förankra bokhyllor och väggenheter. Kunden är ansvarig för

att högtalarna monteras på rätt sätt och med rätt skruvar m.m.

MONTERA FÖTTER MED PIGGAR

ES80, ES90, ES100

Fyra metallpiggar medföljer som du kan använda för de utvändiga fötterna om

högtalaren placeras på en matta, för att lyfta högtalaren från golvet och

förhindra att den blir fuktig. Du monterar piggarna genom att försiktigt lägga

högtalaren på sidan (inte fram- eller baksidan) på en mjuk, jämn yta. Skruva in

piggarna där fötterna är gängade. Kontrollera att alla fyra piggar skruvas in

ordentligt så att högtalaren står stadigt.

Dra ALDRIG högtalaren när du flyttar den. Det skadar piggarna, fötterna

och/eller träkabinettet. Lyft alltid högtalaren och bär den till dess nya plats.

MONTERING PÅ VÄGG

ES10

ES10 kan monteras på väggen. Kunden har ansvaret för att välja rätt skruvar

och använda dem rätt när de monterar högtalarna på en vägg. DESSA

PRODUKTER ÄR INTE AVSEDDA ATT MONTERAS I

TAK.

Två skruvar på 4 mm med runt

eller kullrigt huvud bör användas

per högtalare. Skruvhuvudet bör

vara mellan 8 mm och 6,3 mm i

diameter, och skruven bör vara

minst 50 mm lång.

När du monterar skruvar i en vägg måste du alltid använda rätt plugg. Fäst två

av de fyra självhäftande gummikuddarna som följer med högtalaren på

baksidan i de två nedre hörnen så att kabinettet är på jämnt avstånd från

väggen. Välj en lämplig plats på väggen. (Taket är inte lämpligt för montering.)

Borra två hål i rätt storlek för de skruvar eller plugg som du använder. Det bör

vara minst 254 mm mellanrum mellan hålen. Hålen bör vara 19 mm under den

höjd där du vill att högtalarens ovansida ska hamna. Kontrollera med hjälp av

ett vattenpass att hålen är jämna samt att högtalaren kan monteras på höjden.

Montera de två skruvarna i en regel eller plugg och dra åt dem tills

skruvhuvudens baksida är ungefär 3 mm från väggen. Montera högtalaren

genom att långsamt flytta kabinettet mot skruvarna så att du kan föra in

skruvhuvudena i de stora runda delarna av de två hålen. När du har fört in

båda skruvhuvudena i hålen sänker du försiktigt högtalaren mot skruvarna.

Kontrollera att högtalaren sitter ordentligt på skruvarna genom att försiktigt

dra den nedåt och utåt.

254mm (10")

3mm

(1/8")

Placera kuddarna

här
