Sida 1/4
LED pilot lights
11.01.20241 / 40024095403
LED pilot lights
Ref.-no.: .. 539 .. LED ..
Operating instructions
1 Safety instructions
Electricalequipmentmayonlybeinstalledandttedbyelectricallyskilledpersons.
Failuretoobservetheinstructionsmaycausedamagetothedeviceandresultinreandotherhazards.
Theseinstructionsareanintegralpartoftheproduct,andmustremainwiththeendcustomer.
2 Device components

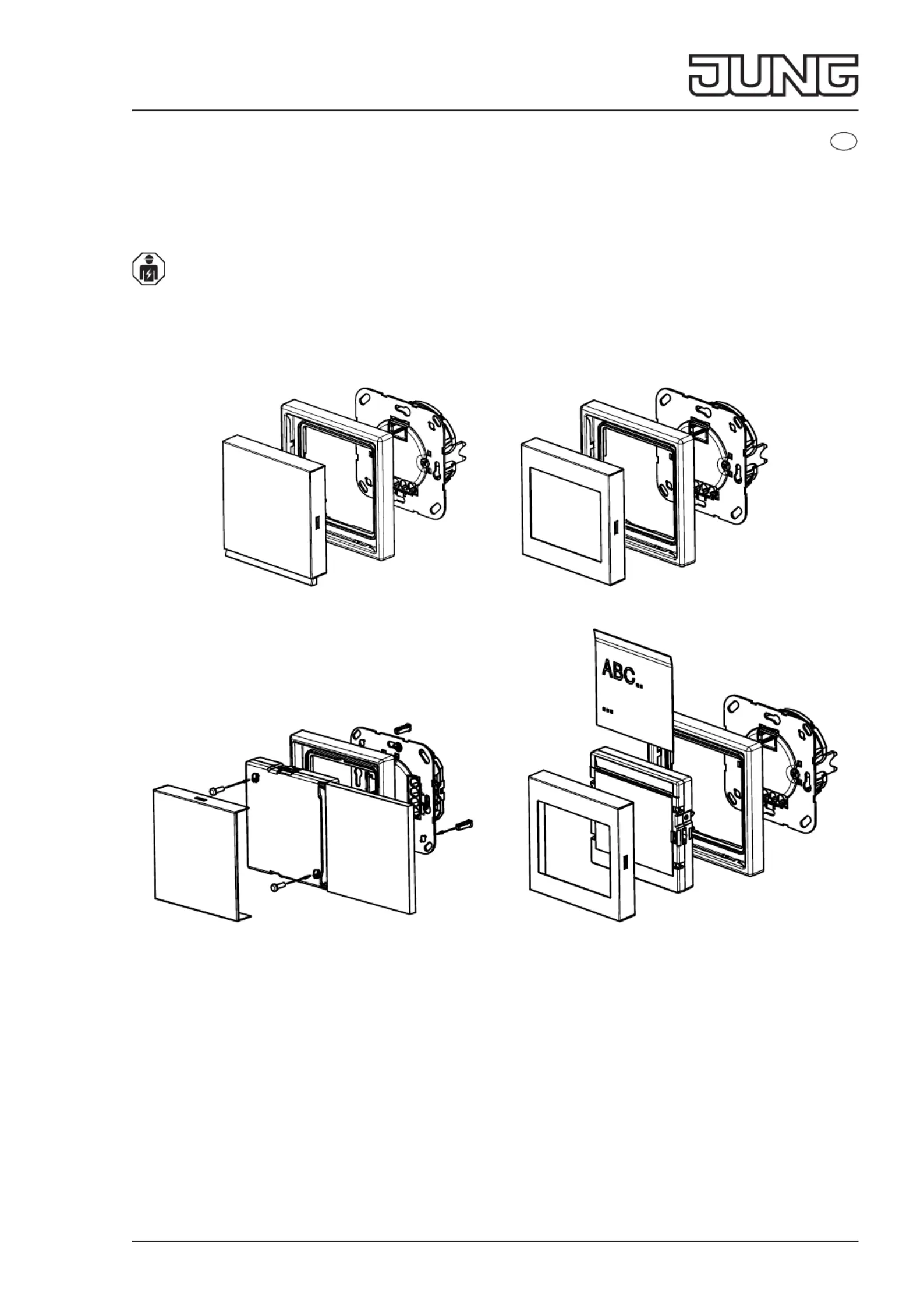

Fig. 1 and 2: Device components LED oor pilot light and LED reading light
Fig. 3 and 4: Device components LED pilot light and LED info sign
3 Function
Intended use
- LED pilot lights for the use with power supply insert SV 539 LED or SV 539-948 LED
Product characteristics
- for orientation, illumination and status indication
GB
LED pilot lights
11.01.20242 / 40024095403
4 Informationforelectricallyskilledpersons
Installation and electrical connection
DANGER
Electricalshockoncontactwithlivepartsintheinstallationenvironment.
Electricalshockscanbefatal.
Beforeworkingonthedevice,disconnectthepowerandcoverlivepartsinthearea!
Fig. 5 and 6: Open LED pilot light and LED info sign
2
1
Fig. 7: Connection LED pilot lights
• Plug the LED pilot light with frame onto the insert.
The electrical connection takes place via the plug (1).
LED pilot lights
11.01.20243 / 40024095403
F1
F2
AC 9 .. 36 V ~ / DC 12 .. 48 V
+/~
-/~
Fig. 8a
F1
F2
Fig. 8b
Fig. 9a
L N L’
L
N
AC 230 V~
Fig. 9b
L’L N
Fig. 8ab and 9ab: Connection power supply
• Connection to L, L‘ and N or F1, F2 and of the power supply.⊥
iThe power supply insert is not dimmable.
LED pilot light with RGB-LEDs
Dierent colours can be selected with the 3-pole DIP-switch (2, see g.7) on the backside
(connection see g. 8a and 9a):
1 0 0 = red 0 1 0 = blue
0 0 1 = green 1 1 0 = violet
1 0 1 = yellow 0 1 1 = light blue
1 1 1 = ivory
A „Trac light function“ is possible in the DIP switch position 1 0 1 (connection see g. 8b and 9b):
- only L´ or F2 are power supplied: red
- L and L‘ or F1 and F2 power supplied: yellow
- only L or F1 power supplied: green
LED-pilotlightoroorlightwithwhiteorblueLEDs
- L and N or F1 and ⊥
LED-pilotlightoroorlightwithwhiteandblueLEDs
- L and N or F1 and : white⊥
- L‘ and N or F2 and : blue⊥
LED red/green pilot light
- L and N or F1 and : green⊥
- L‘ and N or F2 and : red⊥
