KK T KOLBE Küche nte chnik G mb H & Co. KG

Ohmstraße 17 | D-96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de

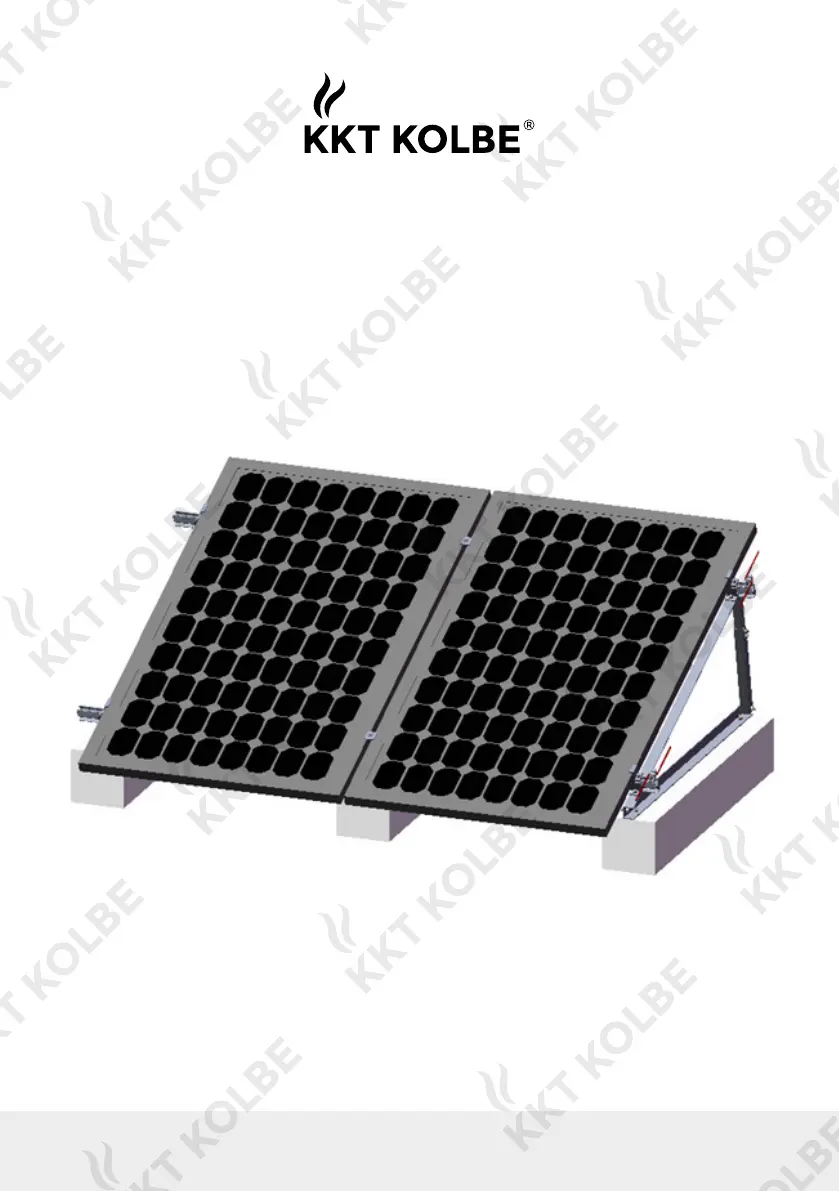

Installation Manual

Adjustable Triangle Rack Mounting

KK T KOLB E Küche nte ch nik G mb H & Co. KG

Ohmstraße 17 | D-96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de

Catalog

1. Product Introduction 1

2. Installation Tools 1

3. Components 2

4. Installation Guide 3

4.1 Installation of Adjustable Triangle Rack 3

4.2 Installation of Rail 5

4.3 Installation of Solar Panels 6

4.4 Installation of Grounding Lug 6

5. Installation Notes 7

5.1 Safety Precautions 7

5.2 Stainless Steel Fasteners Notes 7

5.3 Notes after Finishing Work 7

1. Product Introduction

The main material of this mounting structure is a uminum alloy AL6005-T5.

The surface of the product has been anodized. The product has strong corro-

sion resistance and is suitable for installation of residential projects and large-

sized photovoltaic power plants. It has high pre-assembled characteristics and

saves installation time and cost greatly. High-quality design elements and few

kinds of accessories make it an efcient solution for photovoltaic engineering.

Please kindly read the whole manual carefully before installation.

2. Installation Tools

String Electric tool

(M8/M10)

Hexagon sleeve

(M8/M10) Drilling Bit 9mm Tape measure

Marking pen Torque wrench

(M8)

6# hexagonal

wrench Monkey wrench Rubber Hammer
