Sida 1/2

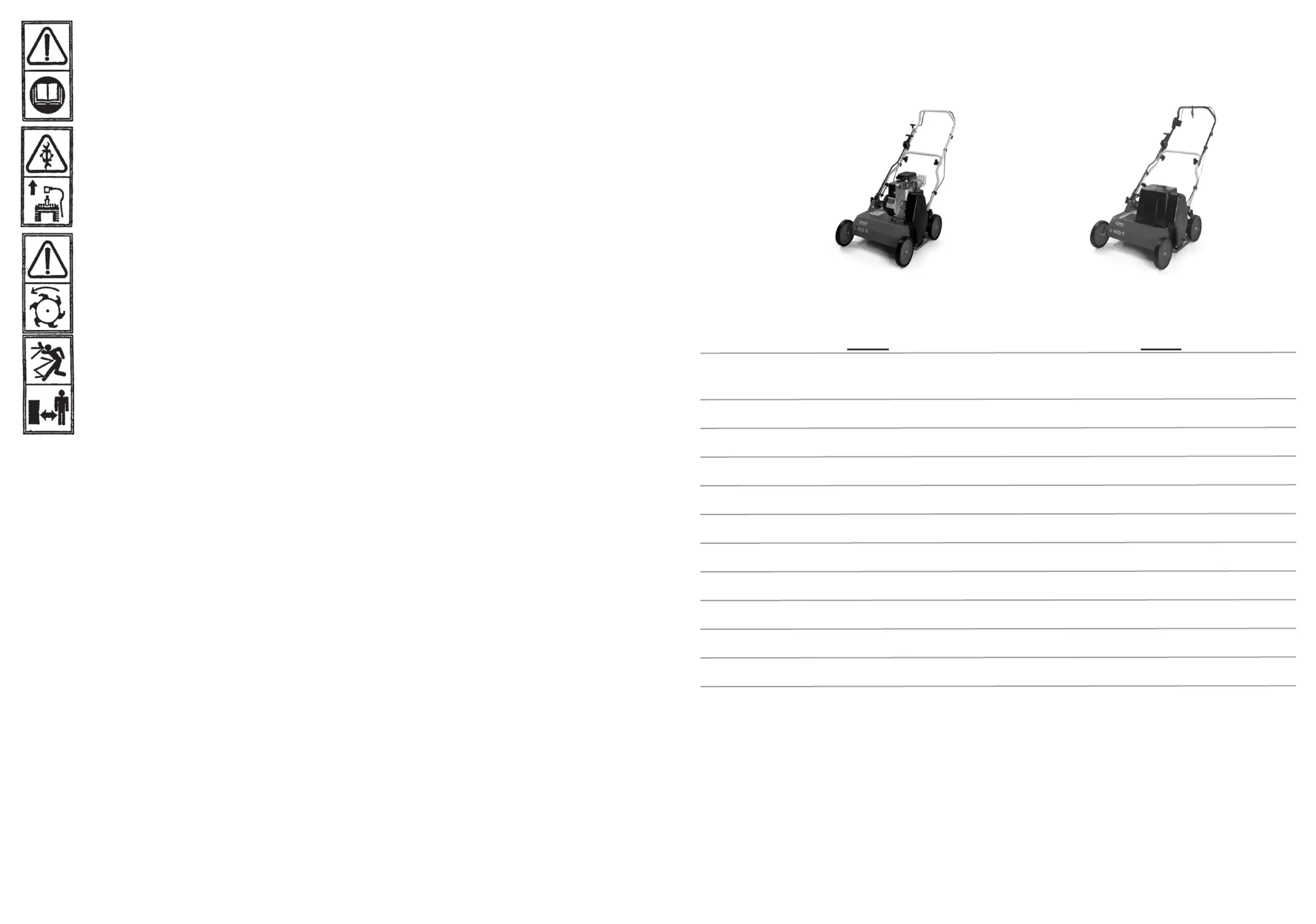

TEKNISKA SPECIFIKATIONER
S400B S400E
Motor Briggs & Stratton 91212, Elektrisk 230V+50Hz
Encylinder, fyrtakt, sidventiler Fabrikat: Leroy Somer
Effekt/Volym 3,5 hk/127 cc 1600W
Oljemängd 0,6 l ---
Bränslemängd 1,9 l ---
Vikt 45 kg 40 kg
Arbetsbredd 0.4 m 0,4 m
Arbetsdjup 0 – 15 mm 0 – 15 mm
Ljudnivå vid förarens öra 81 dB(A) 72 dB(A)
Vibrationsnivå i handtaget 15 m/s2 15 m/s2
Kraftöverföring Kilrem med koppling via en remspännare Kilrem med koppling via en remspännare
Arbetsorganens varvtal 3000 rpm 2850 rpm
VARNING! INNAN DU STARTAR DIN VERTIKALSKÄRARE, LÄS NOGA IGENOM BÅDE DENNA BRUKSANVIS
-
NING OCH MOTORNS BRUKSANVISNING.
Tillverkaren förbehåller sig rätten till tekniska förändringar utan föregående meddellande.
Tillverkad för Dahlmans Klippo AB av Pilote 88, Frankrike.
VARNING/FARA
Läs noga igenom bruksanvisningen före användande.
Vid inspektion, underhålls- eller reparationsarbeten, tag av tändkabeln från tändstiftet.
VARNING/FARA: Roterande arbetsorgan.
Håll människor och husdjur borta från arbetsområdet.
A Maskinen får ej handhas av personer under 16 år.
B Operatören är ansvarig för skada som kan uppkomma på människor, husdjur och föremål inom arbetsområdet.
C Vertikalskäraren får inte resas vid start av motorn, men om det är nödvändigt, får man luta den så att knivarna är på
motsatta sidan mot operatören.
D Innan vertikalskärningen påbörjas skall gräsmattan om möjligt rensas från främmande föremål. Vid gräsklippningen före, var
uppmärksam på ev. främmade föremål i gräsmattan.
E Bär alltid rejäla skor vid arbetet.
F Stanna alltid motorn, tillse att knivarna stannat och ta av tändkabeln före lyft av maskinen. Vid förflyttning från och till
gräsmattan måste knivarna vara frånkopplade.
G Lämna aldrig maskinen obevakad utan att först stanna motorn. Tag gärna av tändkabeln.
H Vid all underhålls- och reparationsarbeten, såväl som vid avtagande av skydd, måste motorn först stoppas, knivarna stå stilla
och tändkabeln måste vara avtagen från tändstiftet.
I Innan uppsamlaren tas av eller arbetsdjupet ändras måste motorn stoppas och knivarna ha stannat.
J Utkastaröppningen måste alltid vara täckt när maskinen är igång, antingen med skyddslocket eller gräsuppsamlaren.
K Stoppa aldrig in händer eller fötter under kåpan eller i utkastaröppningen när motorn är igång.
L Säkerhetsavståndet som blir när man håller normalt i handtaget måste alltid upprätthållas. Var särskilt försiktig vid arbete
i sluttningar och på kullar.
M Vertikalskäraren får inte startas från utkastarsidan.
N Vid felaktig användning av uppsamlaren finns risk för att knivarna eller utslungade föremål kan vålla personskada.
O Bränsle skall alltid behandlas med största försiktighet. Bränsle är lättantändligt (rök inte). Använd tratt vid påfyllning.
Påfyllning av bränsle får endast ske utomhus och med motorn frånslagen.
P Använd alltid skyddshandskar vid utbyte av knivar.
Q Vid montering av utbytesknivar följ instruktionerna och använd endast KLIPPO-original knivar gjorda speciellt för denna
vertikalskärare.
S Innan du börjar vertikalskärningen kontrollera att knivarna sitter riktigt fast. Om knivarna slipas måste det göras exakt lika
mycket på respektive sida och balanseras, för att undvika obalans. Om knivarna skadas byt ut dem till nya.
T Om knivvalsen har gått emot ett fast föremål bör den absolut inspekteras av en auktoriserad verkstad..
U Maskinen får aldrig köras i stängda rum pga. Förgiftningsrisken.
V Av säkerhetsskäl får motorns varvtalsregulator ej ställas om till högre varvtal.
Vid Service & Support kontakta inköpsstället
Klippo AB
Knivgatan 3-7
212 28 Malmö, Sverige.
Tel: 040-680 75 00 Fax: 680 75 51
e-mail: klippoklippo.se http://www.klippo.se

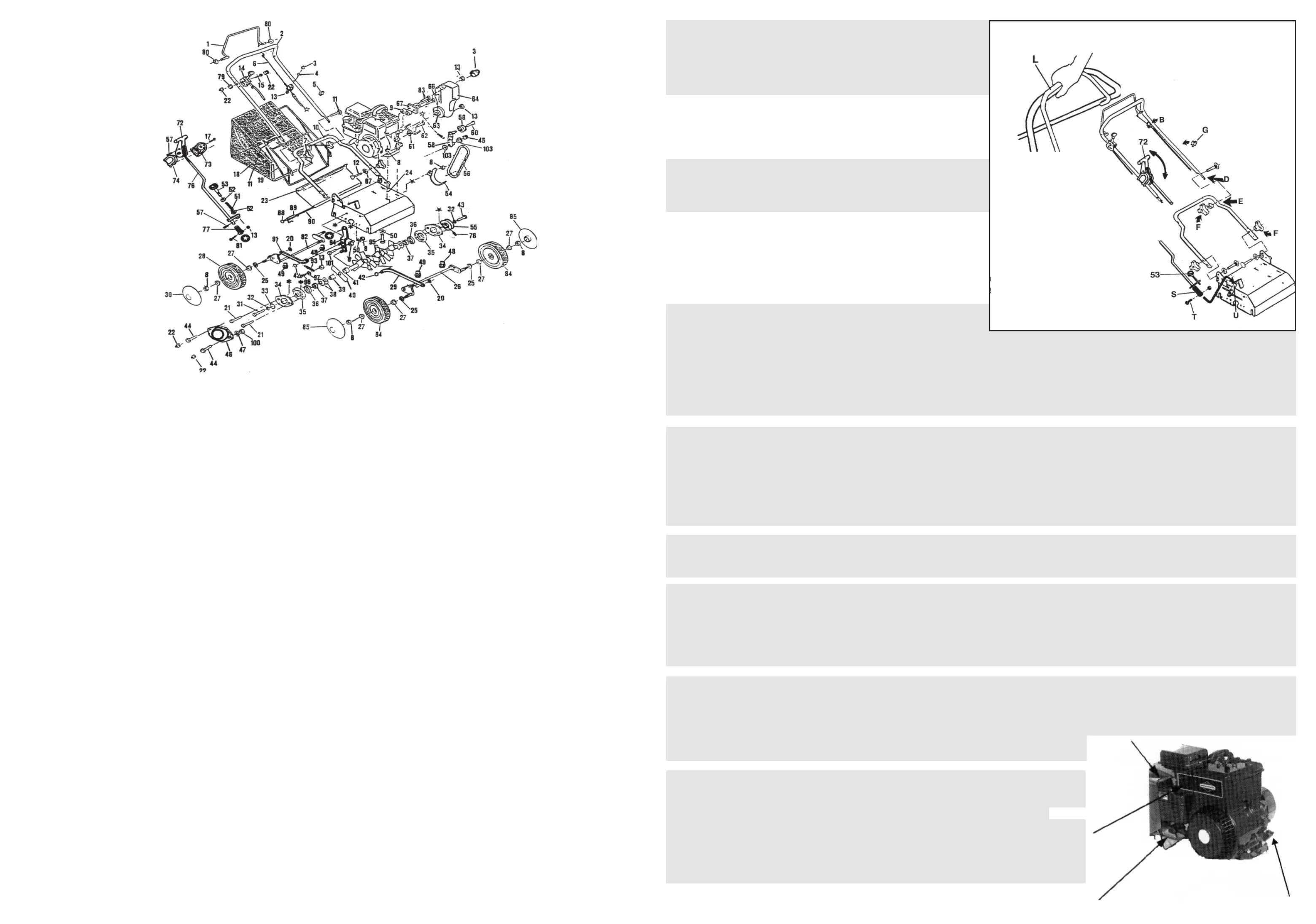

BRUKSANVISNING VERTIKALSKÄRARE KLIPPO S400B OCH S400E
MONTERINGSANVISNING FÖR HANDTAGET (Se bild).
- Sätt i övre handtaget D på undre handtaget E. Skruva ihop
dem med skruv och mutter F.
- Fäst kablarna på handtaget med kabelklipsen G.
- Fäst hållaren S med skruven T på armen U.
ARBETSINSTRUKTION
Säkerhetsgrepp (Se bild)
Tryck säkerhetsgreppet L framåt och vertikalskäraren rör sig
framåt. Släpp säkerhetsgreppet L och vertikalskäraren stannar.
ANVÄNDARINSTRUKTIONER
Innan du gör någon åtgärd på maskinen, tag av tändkabeln från tändstiftet. Vid underhåll på motorn, följ motortillverkarens
anvisningar.
- Att vertikalskära gräsmattan gör det möjligt att renovera och lufta en gräsmatta som är förstörd av mossa, ogräs, osv.
- För bästa resultat: Klipp gräsmattan, rensa den sen grundligt så undviker du skador på vertikalskärarens knivar.
- Vertikalskärning utförs lämpligen så att man kör en gång på ett håll och andra gången vinkelrätt mot första gången.
- Behandlingen bör göras när gräset är i god tillväxt i början av säsongen.
ARBETSDJUPINSTÄLLNING
- Sänk handtaget (72 på bilden) för att sänka knivaxeln.
- Lossa justerskruven (53) för öka arbetsdjupet.
- Spänn justerskruven för att minska arbetsdjupet.
Arbetsdjupet bör vara ca 4 – 5 mm. Arbetsdjupet bör justeras efter några timmars drifttid.
- Lyft upp bladaxeln vid transport och förflyttning av maskinen.
JUSTERING
Justera rörelsen av remspännararmen så att remspännaren, med säkerhetsgreppet släppt, är 3 mm från skyddskåpan (Se
bild).
ANVÄNDARRÅD FÖR BEKYMMERSFRI DRIFT
VARNING
: Innan någon reparations- eller underhållsåtgärd vidtages med maskinen, kontrollera att tändkabeln är avtagen
från tändstiftet eller att kabeln är losskopplad från strömuttaget.
VARNING: Fyll inte på bränsle i bränsletanken när motorn är varm. Vänta tills att den svalnat och använd tratt för att
undvika bränslespill på motorn (gäller S400B)
FÖRE START:
(gäller S400B)
(Se bruksanvisning för motorn)
- Motorn levereras UTAN olja. Fyll på motorn till rätt nivå med 20W-40 olja. Tag av påfyllningslocket med en skruvmejsel
och fyll på försiktigt för att undvika att det rinner över. Oljemängden är 0,6 l när maskinen står på plan mark.
- Fyll bränsletanken med blyfri bensin och var försiktig så att det inte rinner över.
Torka av ev. spill med en trasa.
START AV MOTORN:
(gäller S400B)
VARNING: Innan du startar motorn, tillse att ingen är i närheten av de rörliga
delarna på maskinen utan i så fall finns bakom maskinen. Öppna ev.
bränslekran och sätt chokereglaget på ”START”, sätt gasreglaget i
motsvarande läge. Fatta starthandtaget och drag kraftigt. Så snart motorn startat,
sätt chokereglaget på ”RUN” eller ”MIN” och sätt gasreglaget på önskat varvtal.
Vid start av varm motor sätt chokereglaget i mellanläge. Motorn stannas genom
att föra gasreglaget till ”STOP”.
Tanklock
Chokereglage
Starthandtag /Startsnöre
Oljepåfyllnin-
gsplugg
1 72752 Säkerhetsbygel
2 72721 Övre handtag
3 31494 Plasthatt
4 Z03.6.45 Skruv
5 42032 Clips
6 72486 Kopplingsreglage
7 46032 Mutter
8 Z53.8 Mutter
9 10124 Distans
10 72788 Undre handtag
11 Z42.8.50 Skruv
12 Z42.8.50 Skruv
13 Z53.6 Mutter
14 30525 Gasreglage
15 Z03.5.40 Skruv
16
17 Z29.4.25 Skruv
18 72494 Uppsamlarsäck
19 72493 Säckstativ
20 45004 Clips
21 Z03.8.20 Skruv
22 31529 Plasthatt
23 72732 Skyddslock
24 72863 Kåpa
25 054.12.20 Bricka
26 72734 Axel
27 46108 Axellager
28 46114 Hjul
29 72727 Stag
30 43131 Hjulkapsel
31 003.10.30 Skruv
32 Z12.10.AZ Bricka
33 72317 Bricka
34 72316 Platta
35 72315 Lagerhylsa
36 030.6004.2Lager
37 72756 Distans
38 72765 Bricka
39 72481 Axel
40 72492 Kniv
41 72755 Distans
42 72499 Clips
43 003.10.40 Skruv
44 Z03.5.12 Skruv
45 Z53.10 Mutter
46 72483 Kåpa
47 Z08.L5N Bricka
48 43189 Distans
49 43255 Distans
50 Z08.L8N Bricka
51 71517 Fjäder
52 Z08.M10U Bricka
53 72753 Djupinst.ratt
54 72796 Remförare
55 72318 Remskiva
56 72321 Rem
57 013.6.20 Sprint
58 72782 Arm
59 30554 Remspännarhjul
60 Z03.10.20 Skruv
61 72759 Remförare
62 Z03.792416Skruv
63 71525 Remskiva
64 72772 Skyddskåpa
65
66 052.8.8 Skruv
67 72791 Hållare
68
69
70
71 Z53.5 Mutter
72 72489 Kopplingsreglage
73 72487 Hållare
74 72488 Hållare
75
76 72725 Stag
77 72491 Hållare
78 024.6.10 Skruv
79
80 46301 Bricka
81 Z01.6.25 Skruv
82 72735 Axel
83 Z03.792425Skruv
84 46010 Hjul
85 43115 Skruv
86
87 47320 Bricka
88 45004 Clips
89 72495 Fjäder
72496 Fjäder
90 72783 Axel
91 72729 Stag
92
93 72731 Fjäder
94 72736 Arm
95 Z03.8.35 Skruv
Z03.8.40 Skruv
96 Z03.6.16 Skruv
97 Z08.L6U Bricka
98 Z12.8.AZ Bricka
99
100 Z11.5 Mutter
101 Z23.8.20 Skruv
102
103 72780 Distans
