Nutzungsinformation
Bestimmungsgemäße Verwendung
Das Lautsprecher-Stativ ist für die Aufnahme der Teufel Lautsprecher EFFEKT und CS 25 FCR
Mk3 geeignet. Mit diesem Stativ kann der Lautsprecher sicher aufgenommen und frei im Raum
platziert werden. Die Höhe ist in 8 Positionen, in 50 mm Schritten von 795 bis 1.195 mm einstell-
bar.
Vorhersehbare Fehlanwendung
Während der Verwendung dürfen die Klemm- und Verstellschrauben nicht geöffnet werden.
Allgemeines
Das Lautsprecher-Stativ muss auf einem ebenen und tragfähigen Untergrund abgestellt werden.
Der Lautsprecher muss fest mit dem Stativ verschraubt sein.
Beim Einstellen der Höhe bzw. Öffnen der Klemmschraube, muss das Auszugsrohr mit einer
Hand gesichert beziehungsweise gehalten werden.
Beim Platzieren oder Umstellen mit montiertem Lautsprecher ist erhöhte Vorsicht geboten,
um ein unerwartetes Anstoßen des Lautsprechers bzw. Statives zu vermeiden.
Die Klemmschraube der Höhenverstellung muss in eine Bohrung im Auszugsrohr eintauchen.
Durch Umfallen des Lautsprecher-Statives können Personen und Sachschäden entstehen.
Der Nutzer muss körperlich und fachlich geeignet sein.
Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer
aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:
Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und
Montagehinweise.
Ungeeignete oder nicht bestimmungsgemäße Verwendung.
Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
Natürliche Abnutzung.
Nachlässiger Umgang.
Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
Einwirkung von Teilen fremder Herkunft.
Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne
Genehmigung des Herstellers untersagt.
Montage
1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen
Technische Daten
Material
Sockel, Verbindungsplatte, Grundrohr, Auszugsrohr:
Stahl, pulverbeschichtet schwarz oder weiß
Sechskantschraube, Klemmbolzen, Klemmschraube, U-Scheibe:
Stahl verzinkt
Klemmmutter: Kunststoff, Stahl verzinkt
Führungsschalen: Kunststoff, schwarz
Gummiauflage: Kautschuk
Tragfähigkeit Teufel EFFEKT und CS 25 FCR Mk3, max. 1,2 kg
Maße (B) 220 x (T) 240 x (H) 795 - 1.195 mm
Verstellung
Höhe von Boden bis Oberkante Stativ, 795 - 1.195 mm,
in 8 Schritten von 50 mm
Verpackung (B) 850 x (T) 245 x (H) 80 mm
Gewicht Stück 4,6 kg, Paar 9,2 kg
1 Zubehörbeutel:
2x Klemmbolzen
4x Sechskantschraube M6 x 20 mm
2x Klemmmutter
2x Verbindungsplatte
1x Unterlegscheibe
ø 6,4/17,8 x 1,6 mm
1x Schlüssel SW10/13
2 2x Sockel
3 2x Grund- und Auszugsrohr

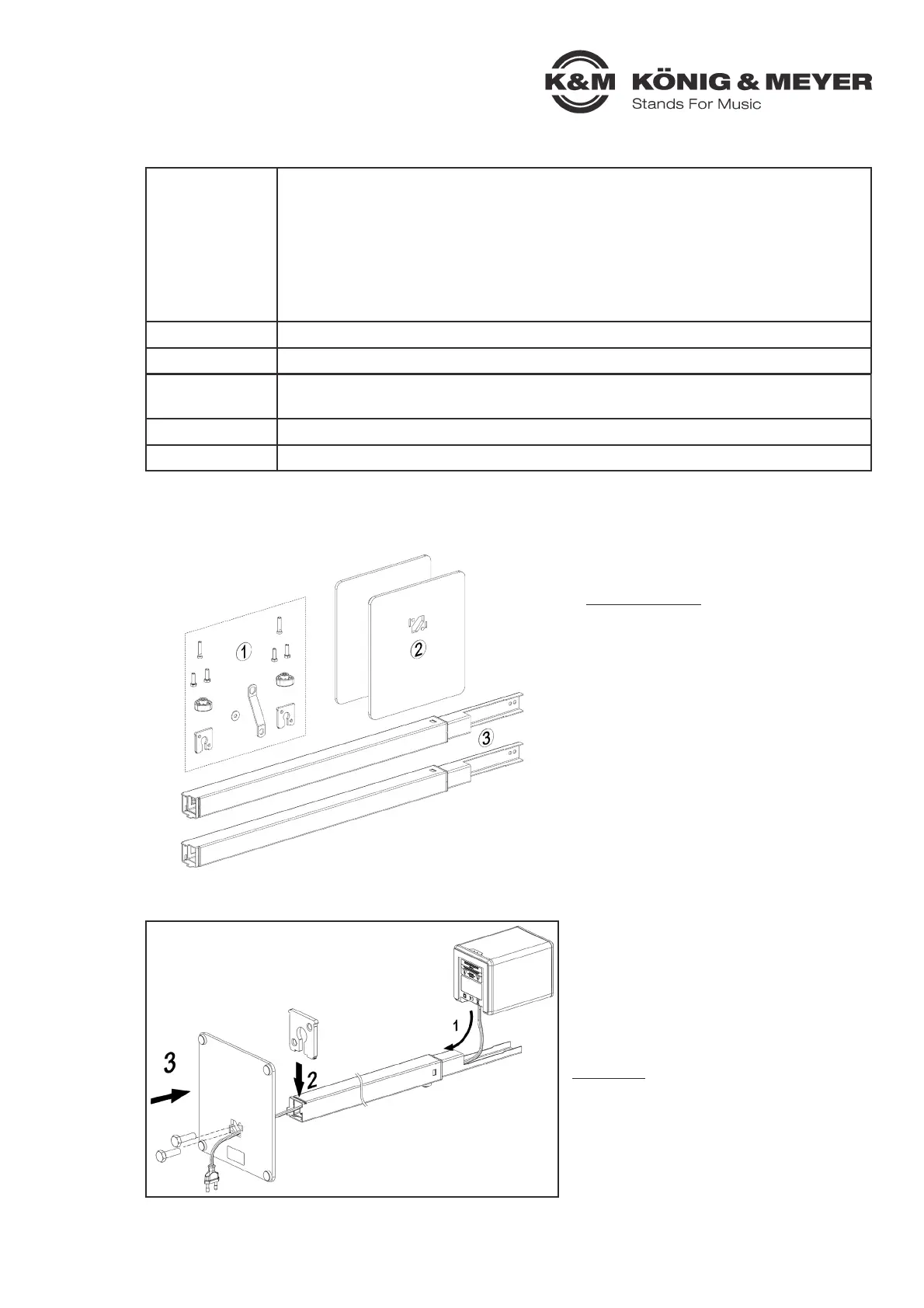

2.) Stativ mit kabelgebundenem Lautsprecher montieren
1 Das Kabel von oben durch das Aus-
zugsrohr, Grundrohr und den Sockel
schieben.
2 Die Verbindungsplatte in die dafür vor-
gesehene Aussparung schieben. Die
Verbindungsplatte muss bündig mit dem
Grundrohr abschließen.
HINWEIS
: Sowohl die Verbindungsplatte
als auch das Grundrohr sind durch un-
terschiedliche Steglängen gegen eine
falsche Montage gesichert. Bei der Mon-
tage auf die Steglängen achten. Die
Bauteile lassen sich in der richtigen Po-
sition leicht fügen.
3 Den Sockel mit dem Grundrohr abstecken und mit den beiden Sechskantschrauben handfest
verschrauben. Das maximale Anzugsmoment darf 8 Nm nicht überschreiten.
3.) Lautsprecher an Stativ montieren
Wartung, Reinigung und Instandsetzung
Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
Reinigung: Zum Reinigen des Lautsprecher-Statives ein leicht befeuchtetes Tuch benutzen.
Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an
der Oberfläche verursachen.
Instandsetzen: Auftretende Schäden sofort beheben und Lautsprecher-Stative nicht weiter
benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderli-
chen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über
www.k-m.de.

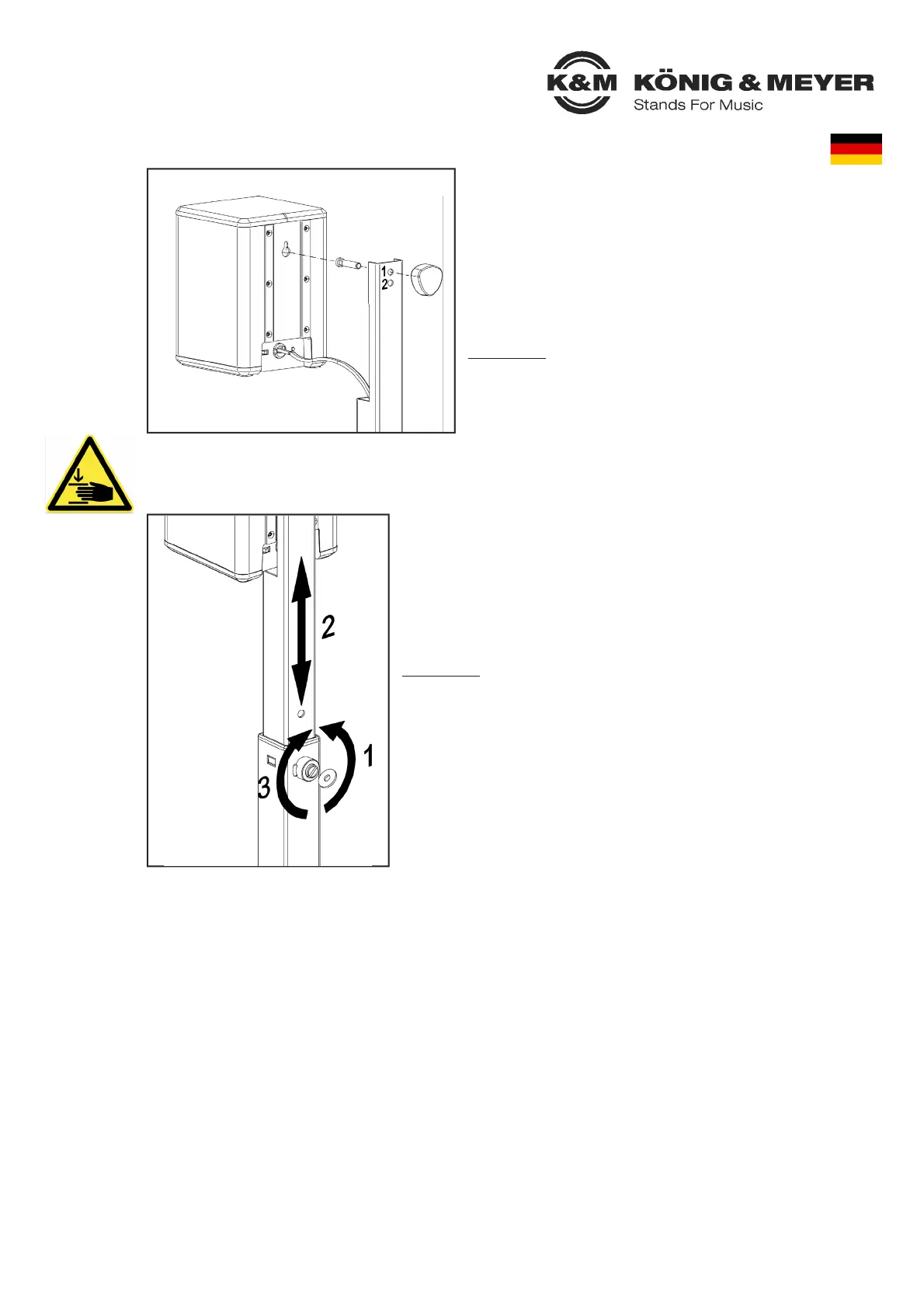

Klemmbolzen von vorne durch die Aufnahmebohrung
am Auszugsrohr stecken und mit der Klemmmutter
lose verschrauben. Mithilfe der Schlüsselloch-Öffnung
am Lautsprecher wird dieser auf den Klemmbolzen
gehängt. Darauf achten, dass der Klemmbolzen voll-
ständig in der Schlüsselloch-Öffnung eintaucht.
Klemmmutter handfest anziehen.
HINWEIS: Lautsprecher EFFEKT Bohrung 1
HINWEIS: am Auszugsrohr.
HINWEIS: Lautsprecher CS 25 FCR Mk3 Bohrung 2
HINWEIS: am Auszugsrohr.
Stativ ist ordnungsgemäß aufgebaut.
Stativ und Lautsprecher sind fest miteinander verschraubt.
Stativ ist auf einem ebenen und tragfähigen Untergrund
aufgestellt.
HINWEIS: Das Auszugsrohr muss beim Öffnen der Klemm-
schraube gehalten werden.
Die Klemmschraube, mit der beigelegten Unterlegscheibe oder
einem passenden Werkzeug öffnen 1 und die gewünschte
Höhe einstellen 2. Klemmschraube wieder handfest anziehen
3. Darauf achten, dass die Klemmschraube in die dafür vor-
gesehene Bohrung am Auszugsrohr eintaucht.
!Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen!
4.) Verstellen der Höhe
