See the roughing-in illustration on the opposite page.
Se reporter à l'illustration se trouvant sur la page opposée.
Consulte el diagrama de instalación en la página opuesta.

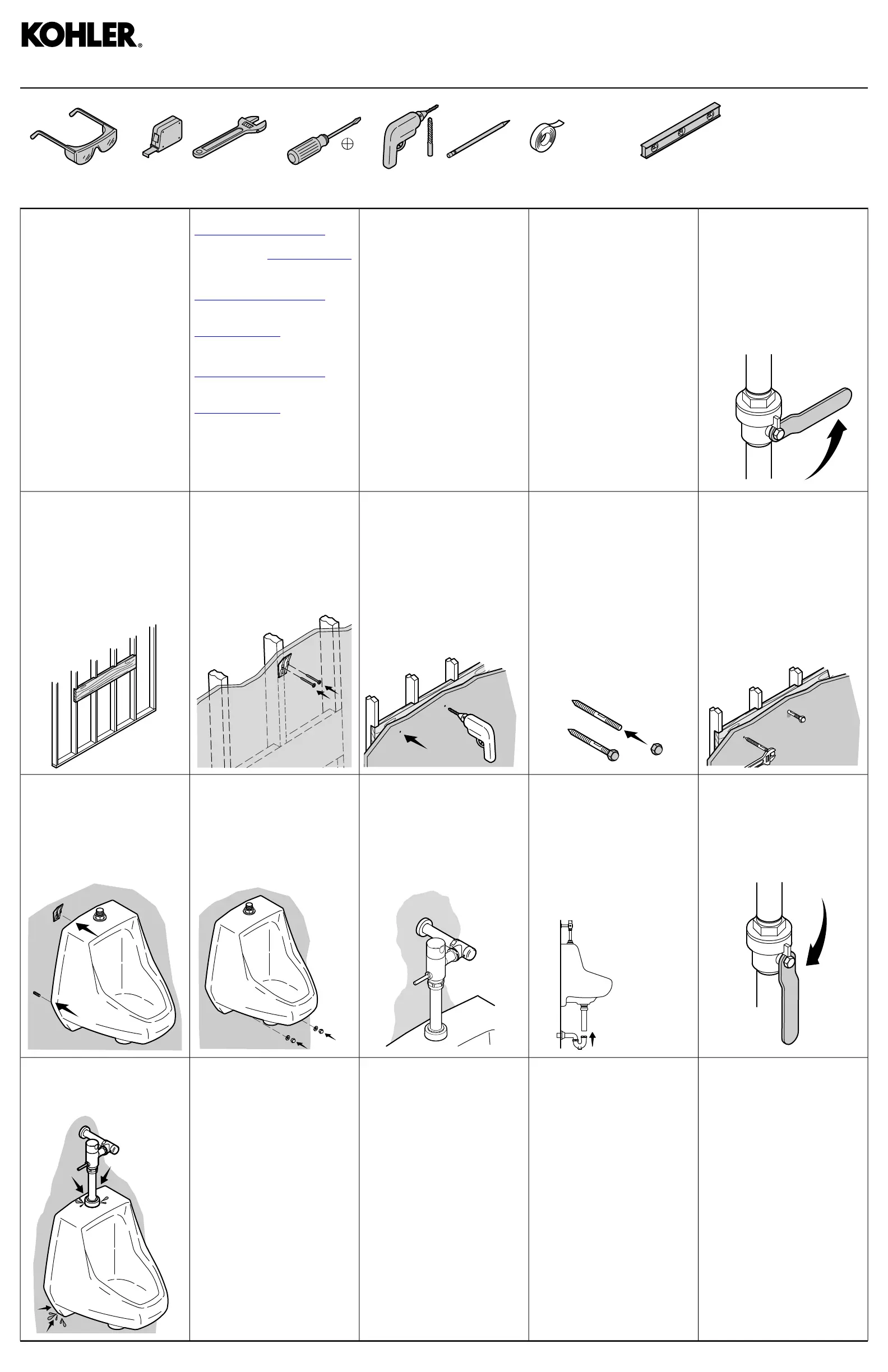

Installation Guide
Guide d’installation
Guía de instalación
Thread Sealant
Ruban d'étanchéité pour filetage
Cinta selladora de roscas
Plus:
• Hole Cutting Equipment
Et:
• Outil à découper
Más:
• Herramientas para
perforar orificios
1
Turn off the water.
Couper l'arrivée d'eau.
Cierre el agua.
Important Information
This urinal requires a .5 gpf (1.9 lpf)
to 1.0 gpf (3.8 lpf) flush valve.
Informations importantes
Cet urinoir exige un robinet de
chasse de 0,5 gpf (1,9 lpf) à 1,0 gpf
(3, lpf).
Información importante
Este mingitorio requiere una válvula
de descarga de 0,5 gal/descg
(1,9 l/descg) a 1,0 gal/descg
(3,8 l/descg).
Important Information
The urinal complies with ADA
requirements when the rim is
mounted no higher than 17” (432
mm) from the finished floor.
Informations importantes
L'urinoir est conforme aux exigences
ADA lorsque le rebord n'est pas
monté à plus de 17” (432 mm) du
plancher fini.
Información importante
* El mingitorio cumple los requisitos
de la ADA cuando el reborde se
instala a una altura no mayor de 17”
(432 mm) del piso acabado.
For service parts information, visit
www
.kohler.com/serviceparts.
For care and cleaning and other
information, visit www
.us.kohler.com.
Pour tout renseignement sur les
pièces de rechange, visiter
www
.kohler.com/serviceparts.
Pour tout renseignement sur l'en-
tretien, le nettoyage et autre, visiter
www
.us.kohler.com.
Para consultar información sobre
piezas de repuesto, visite
www.kohler.com/serviceparts.
Para el cuidado y la limpieza, y
más información, visite
www
.us.kohler.com.
Record your model number below
for future reference:
Consigner le numéro de modèle
ci-dessous pour toute référence
ultérieure:
Anote abajo el número de su
modelo como referencia futura:
6
Install the anchor screws. Re-
move the nuts.
Installer les vis d'ancrage. Retirer
les écrous.
Instale los tornillos de anclaje.
Retire las tuercas.
5
Thread a nut onto each anchor
screw.
Enfiler un écrou sur chaque vis
d'ancrage.
Enrosque una tuerca en cada
tornillo de anclaje.
4
Drill the anchor screw pilot holes.
Percer des trous pilotes de vis
d'ancrage.
Taladre los orificios guía para los
tornillos de anclaje.
3
Install the wall hanger.
Installer l'étrier mural.
Instale el soporte de suspensión
mural.
2
Install a backer board for addition-
al support.
Installer une planche d'appui pour
obtenir un support supplémen-
taire.
Instale una tabla de refuerzo co-
mo soporte adicional.
11
Turn on the water supply.
Ouvrir l'arrivée d'eau.
Abra el suministro de agua.
10
Connect the tailpiece and P-trap.
Connecter l'about et le siphon en
P.
Conecte el tubo final y el trampa
en P.
9
Install the flush valve following
the manufacturer's instructions.
Installer le robinet de chasse
conformément aux instructions
du fabricant.
Instale la válvula de descarga de
acuerdo a las instrucciones del
fabricante.
8
Secure the urinal to the backer
board using nuts and washers.
Sécuriser l'urinoir sur la planche
de support en utilisant les écrous
et les rondelles.
Fije el mingitorio a la tabla de re-
fuerzo con las tuercas y las
arandelas.
7
Position the urinal on the hanger
and the anchor screws.
Positionner l'urinoir sur l'étrier et
les vis d'ancrage.
Coloque el mingitorio en el so-
porte de suspensión y en los
tornillos de anclaje.
12
Check for leaks.
Rechercher des fuites.
Verifique que no haya fugas.
1172109-2-B
