CableChecker

Indicações de segurança

• Não é permitido alterar a construção do aparelho.

• Use o aparelho exclusivamente conforme a nalidade de aplicação

dentro das especicações.

• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas

ou vibrações fortes.

• O aparelho tem que ser separado de todos os circuitos de medição

antes de abrir a tampa do compartimento da pilha.

• O aparelho não é adequado para a medição sob tensão. Por isso,

assegure sempre que o circuito de medição está desligado da tensão.

A isenção de tensão tem que estar garantida por medidas adequadas.

• Não execute medições perto de ou diretamente junto a cabos que

conduzam tensão! Corre perigo de choques elétricos mortais bem

como de danicação do aparelho.

• Assegure-se de que todos os condensadores de alta tensão

estão descarregados.

Leia integralmente as instruções de uso e o caderno anexo

“Indicações adicionais e sobre a garantia“. Siga as indicações

aí contidas. Conserve esta documentação.

Função / Utilização

• Localiza os de telefone, cabos de redes, cabos de TV, os e cabos

em sistemas elétricos

• Adaptador para a vericação das conexões de cha mais comuns

(RJ 11, RJ 45, TV-Koax)

• Terminais de teste universais para a ligação a condutores à discrição

• Sinal acústico alto para a identicação fácil dos cabos selecionados

Símbolos

Aviso de um ponto perigoso

Aviso de tensão elétrica perigosa: os componentes

sob tensão não protegidos no interior da caixa podem

constituir um perigo suciente para colocar pessoas

sob o risco de um choque elétrico.

CableChecker

• O emissor introduz a tensão de medição nas linhas a testar.

Eletrónicas sensíveis (p. ex. cartões de rede) podem por isso ser

prejudicadas ou danicadas. Por este motivo, antes da medição

assegure que as linhas a testar estão separadas de eletrónica sensível.

• Os aparelhos de medição e os seus acessórios não são brinquedos.

Mantenha-os afastados das crianças.

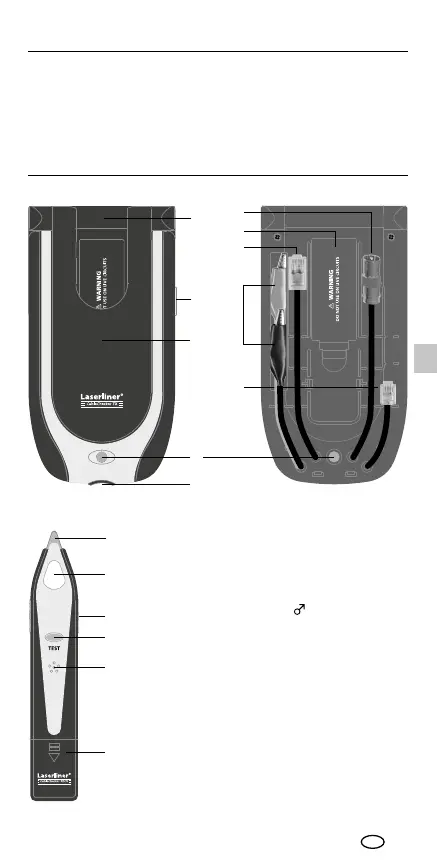

Receptor RECV

Alojamento para recetor RECV

Botão para ligar / desligar (lateral)

Tampa

Indicação do estado

Abertura para adaptador

Adaptador TV-Koax

Compartimento de pilhas

Adaptador RJ 45

Terminais de cabos

Adaptador RJ 11

Ponta de medição

Indicação do estado

Regulador do volume

sinal de receção (lateral)

Tecla modo de teste

Alto-falante

Compartimento de pilhas

Emissor TX fechado Emissor TX aberto
