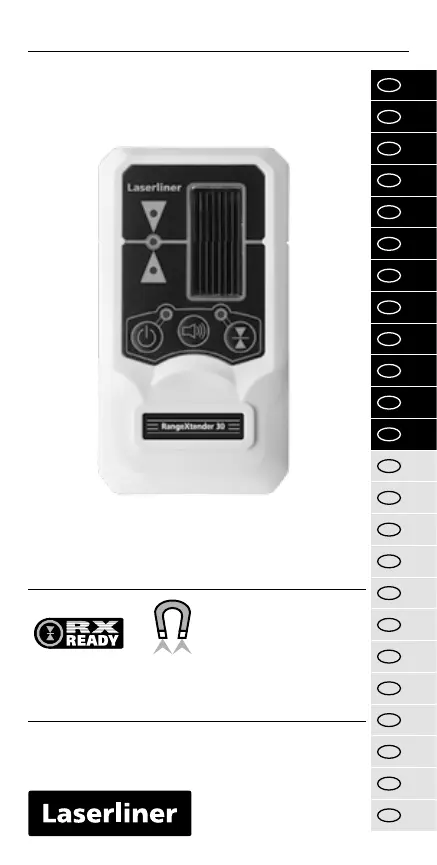

RangeXtender 30

02 DE

Lesen Sie die Bedienungsanleitung, das beiliegende

Heft „Garantie- und Zusatzhinweise“ sowie die aktu-

ellen Informationen und Hinweise im Internet-Link am

Ende dieser Anleitung vollständig durch. Befolgen Sie

die darin enthaltenen Anweisungen. Diese Unterlage

ist aufzubewahren und bei Weitergabe des Gerätes

mitzugeben.

Funktion / Verwendung

Laserempfänger für alle roten Linienlaser

mit RX-READY Technologie

–

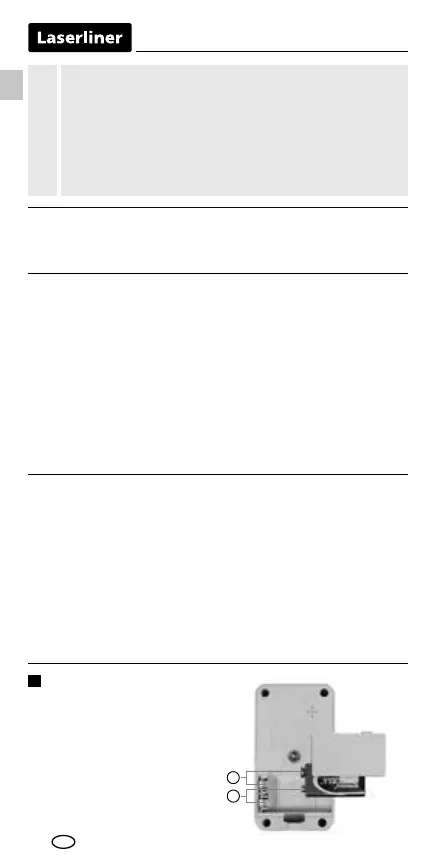

Einsetzen der Batterie

Öffnen Sie das Batteriefach

auf der Gehäuserückseite

und setzen Sie eine 9V

Batterie ein. Dabei auf

korrekte Polarität achten.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem

Verwendungszweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine

oder mehrere Funktionen ausfallen oder die Batterieladung

schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen

mit Herzschrittmachern, sind zu beachten. Die Möglichkeit

einer gefährlichen Beeinussung oder Störung von und

durch elektronische Geräte ist gegeben.

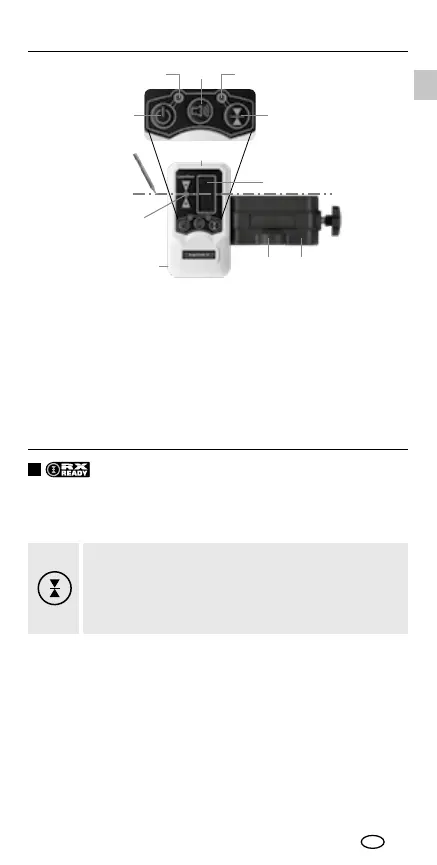

RangeXtender 30

A IG

F H

K C

A Tonsignal AN / AUS

B Laserempfangsfeld

C Universalhalterung

D Batteriefach

E Positions-Anzeigen

für Laser: vorne

F AN- / AUS-Schalter

G LED Betriebsanzeige

H Umschaltung

Toleranzbereich:

Fein- / Freihandbereich

I LED Toleranzbereich:

ausgeschaltet Feinbe-

reich / rot Freihandbereich

J Kopfmagnet

K Libelle

Verwenden Sie zum Nivellieren auf große Entfernungen oder

bei hoher Helligkeit Laserempfänger RX. Diesen mit Taste F den

anschalten, Kontrolleuchte G leuchtet.

Arbeiten mit dem Laserempfänger RX

Den Linienlaser in den Hand empfänger modus schalten. Jetzt

pulsieren die Laserlinien mit einer hohen Frequenz und die

Laserlinien werden dunkler. Der Laserempfänger erkennt durch

dieses Pulsieren die Laserlinien bis max. 30 m Entfernung.

Mindestabstand zum Lasergerät ca. 3 m.

Bewegen Sie nun das Empfangsfeld (B) des Laserempfängers

durch die Laserlinien auf- und abwärts (horizontale Laserlinie)

bzw. seitwärts (vertikale Laserlinien) bis die mittlere LED auf-

leuchtet. Markieren Sie nun das horizontale bzw. vertikale

Referenzmaß.

Linienlaser: Die Taste schaltet Hand em-

pfänger modus an und aus.

RX 30: Mit der Taste wird der

Toleranzbereich festgelegt.
