Sida 1/16

IP Utility

Quick Installation Guide

For Version 4.3.03

English

Português

Deutsch

Svenska

Français

Slovenščina

Español

繁體中文

Nederlands

한국어

Dansk



Italiano

Polski

Ε

This Quick Installation Guide only describes the most basic situations and settings. All detailed information is

described in the user manual that can be found in the CD attached, or on our website at http://www.level1.com/

English

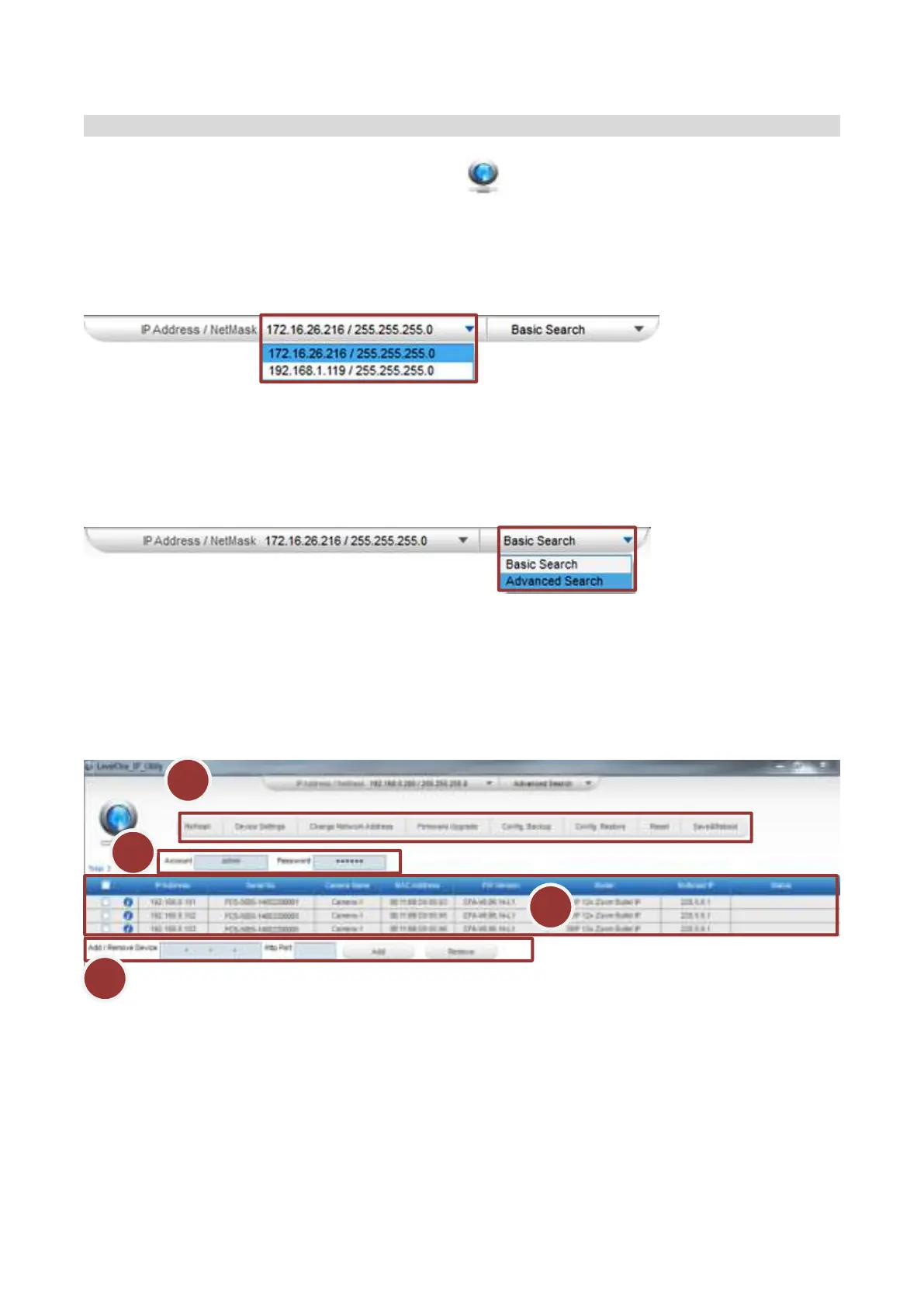

Running the Application

1. Execute the application “LevelOne_IP_Utility.exe”.

IP Utility will search for devices based on the selected network interface card (NIC) and network segments it

binds to. IP Utility will show a dropdown menu if there are multiple NICs available.

2. The default search mode - Basic Search will perform a quick search for available devices in no time, which

does not require the input of account/password.

3. Using Advanced Search for Detailed Device Properties

4. For the purposes of installation, system inspection or trouble-shooting, you may need a glance of device

basic audio/video properties without accessing the cameras’ firmware one by one, which are available

through Advanced Search. However, it would take longer to finish searching. The search result will show

as picture below which contains four sections-A, B, C and D:

5. To access the device, simply use the mouse to click on the IP address on the device list. This will initiate

the Internet Explorer to allow user to access the device’s firmware.

Configuration Tool Bar

Global Setting Parameter

Manual Input Bar

Device List

Deutsch

Applikation ausführen

1. Führen Sie die Applikation „ LevelOne_IP_Utility.exe“ aus.

IP Utility sucht basierend auf der ausgewählten Netzwerkschnittstellenkarte (NIC) und den

Netzwerksegmenten, mit denen es sich verbindet, nach Geräten. IP Utility zeigt ein Auswahlmenü, wenn

mehrere Netzwerkschnittstellenkarten verfügbar sind.

2. Der Standardsuchmodus – Basic Search – führt eine Schnellsuche nach verfügbaren Geräten durch, was

keine Eingabe von Konto/Kennwort erfordert.

3. Erweiterte Suche für detaillierte Geräteeigenschaften verwenden

4. Zur Installation, Systemprüfung und Problemlösung müssen Sie möglicherweise einen Blick auf die

grundlegenden Video-/Audioeigenschaften des Gerätes werfen, ohne auf die Firmware der einzelnen

Kameras zugreifen zu müssen, die über die Advanced Search verfügbar sind. Der Abschluss dieser Suche

dauert jedoch länger. Die Suchergebnisse werden wie nachstehend abgebildet angezeigt und enthalten

vier Bereiche: A, B, C und D:

5. Klicken Sie zum Zugreifen auf das Gerät einfach mit der Maus auf die IP-Adresse in der Geräteliste. Dies

startet den Internet Explorer, damit der Nutzer auf die Firmware des Gerätes zugreifen kann.

Configuration Tool Bar

Global Setting Parameter

Manual Input Bar

Device List

Produktspecifikationer

Varumärke:	LevelOne
Kategori:	övervakningskamera
Modell:	FCS-4043
Vikt:	1263 g
Bredd:	153 mm
Djup:	115 mm
Höjd:	153 mm
Förpackningens bredd:	197 mm
LED-indikatorer:	Energiljus
Wi-Fi:	Nej
Videoformat som stöds:	RAW
Videolägen som stöds:	240p, 480p, 720p, 1080p
Maximal upplösning:	2048 x 1536 pixlar
Antal kameror:	1
Inbyggd hårddisk:	Nej
Ljudsystem:	2-vägs
Zoomkapacitet:	Ja
Ursprungsland:	Taiwan
Hörlursutgångar:	1
Certifiering:	CE, FCC, ONVIF, IP67, NEMA 4X
Full HD:	Ja
Optisk sensorstorlek:	1/3 "
Bildsensortyp:	CMOS
Optisk zoom:	10 x
Gränssnitt:	RJ-45
Inbyggd mikrofon:	Nej
vitbalans:	Automatisk
Grafikupplösningar som stöds:	320 x 240,640 x 480 (VGA),1280 x 720 (HD 720),1920 x 1080 (HD 1080),2048 x 1536 (QXGA)
Modell:	IP-säkerhetskamera
Återställningsknapp:	Ja
Progressiv skanning:	Ja
Snabbinstallationsguide:	Ja
Antal linser:	1
röstigenkänning:	G.711
Väderbeständig:	Ja
Blandare:	Ja
Automatisk förstärkningskontroll:	Ja
Lutningsvinkel:	0 - 180 °
Typ av minneskort:	MicroSD (TransFlash), MicroSDHC, MicroSDXC
Produktens färg:	Black, White
Förpackningstyp:	Låda
Låddjup:	197 mm
Vikt inkl. förpackning:	383 g
Ytterförpackningens bruttovikt:	14320 g
Ytterförpackningens höjd:	367 mm
Produkter per ytterförpackning:	8 styck
Ytterförpackningens längd:	405 mm
Ytterförpackningens bredd:	405 mm
Inbyggd kortläsare:	Ja
Slutartid:	1/5 - 1/10000 s
Formfaktor:	Kupol-formad
Strömförbrukning (Power over Ethernet (PoE)):	12.95 W
brett dynamiskt omfång (WDR):	Ja
Typ av ethernet-gränssnitt:	Snabb Ethernet
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Antal LAN (RJ-45) anslutningar:	1
Strömförbrukning (vanlig):	10.36 W
Temperatur vid drift:	-20 - 50 ° C
Intervall för relativ operativ luftfuktighet:	10 - 85 %
Hållbarhetscertifiering:	RoHS
Internationellt skydd (IP) kod:	IP67
Placeringar som kan användas:	Utomhus
Anslutningsteknologi:	Kabel
Dag / nattläge:	Ja
Monteringssätt:	Innertak/vägg
Minimibelysning:	0.05 lx
Kameraslutningstyp:	Elektronisk
Brännviddsintervall:	4.9 - 49 mm
Mörkerseende:	Ja
Totalt megapixel:	3 MP
Komprimeringsformat:	H.264, M-JPEG
Bildfrekvens:	30 fps
Strömmande video:	Ja
Ljuddämpning:	Ja
Bildkvalitetsinställningar:	Brightness, Contrast, Saturation, Sharpness
Bakgrundsbelysningskompensation (BLC):	Ja
Nätverksansluten (Ethernet):	Ja
Stöd för nätverksprotokoll:	TCP, UDP, HTTP, HTTPS, DHCP, PPPoE, RTP, RTSP, IPv6, DNS, DDNS, NTP, ICMP, ARP, IGMP, SMTP, FTP, UPnP, SNMP, Bonjour
Likströmsingång:	Ja
Strömkälla av typen:	PoE
Bluetooth:	Nej
Kommunikationsstandarder:	IEEE 802.3, IEEE 802.3af, IEEE 802.3u
Harmonized System (HS)-kod:	85258900
PTZ-styrning:	Ja
Högsta minneskortskapacitet:	64 GB
Automatisk fokus:	Ja
Uttag för mikrofon/linje in:	Ja
Justering av fokus:	1.8 - 3.0
Skruvar medföljer:	Ja
Infrarött (IR) gränsfilter:	Ja
Panoreringsvinkel:	-175 - 175 °
Plintport:	Ja
Antal videoflöden:	2
CD med drivrutiner:	Ja
Motljuskompensation:	Ja
