LevelOne
User Manual
POH-1250
LevelOne POH-1250 12 FE PoE Hub is equipped with 12 RJ-45 ports featuring PoE function to eliminate the
bulky power cable need while implementing your network infrastructure thus allowing greater flexibility in the
locating of network devices and significantly decreasing installation casts

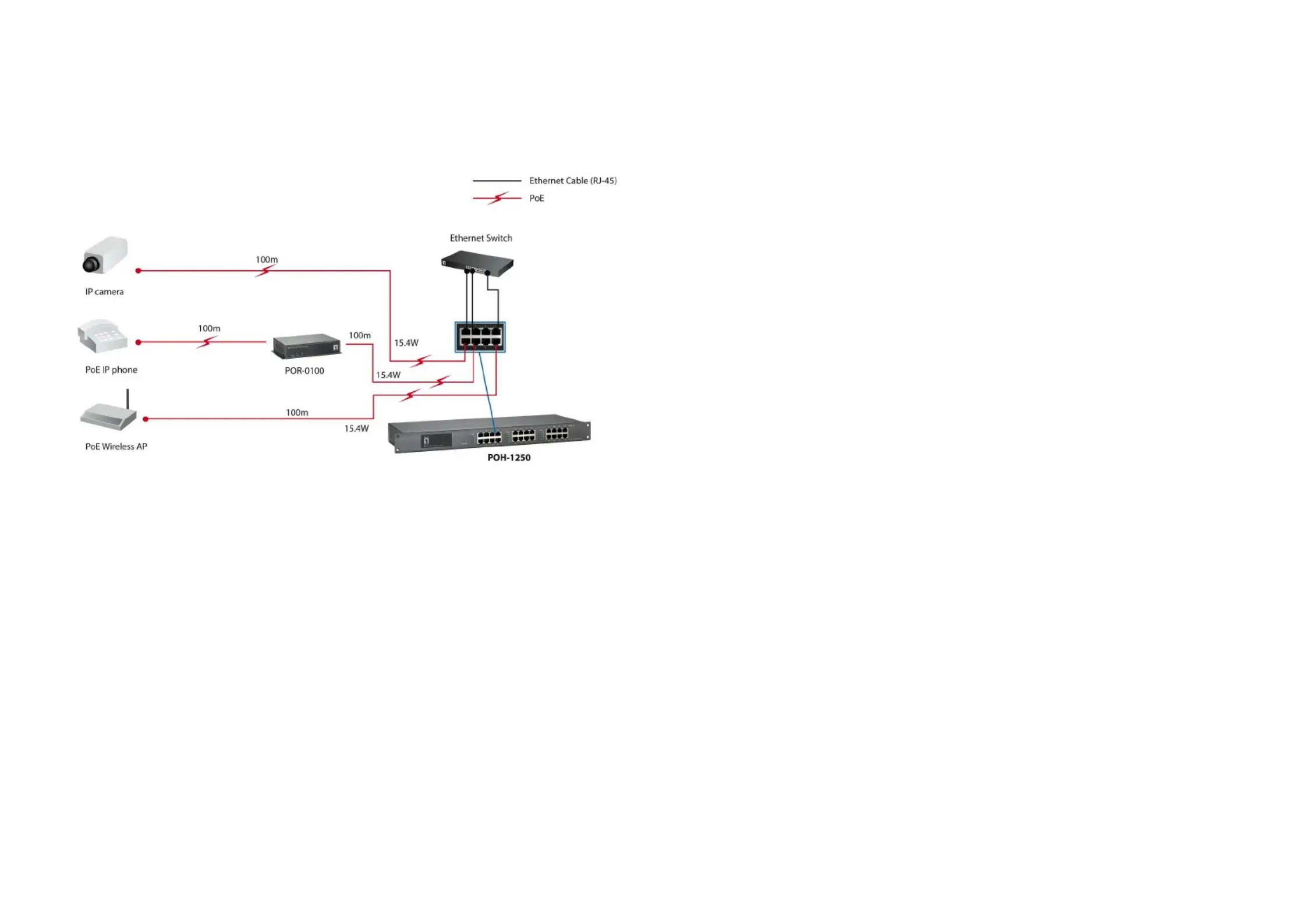

POH-1250 is fully compliant with the IEEE 802.3af standard and acts as a patch panel between a switch and
other network devices to provide power and data, and it supplies PoE power of up to 15.4w per port over
existing Cat.5 Ethernet cable.
The compact 19’’, IU rack-mountable design enables the switch to be easily located in a server room in
order to centralize power management and simplify network integration for various applications. For all the
functions featured in POH-1250 users can get the benefits of flexible network solutions that can simplify the
installation of wireless Access Point, IP Cam, IP phone and other devices or applications in the network.
V1.0
Specification
Hardware Specification
Interface
"Data" Input Ports: 12 x RJ-45 STP
"PoE (Data+Power)" Output Ports: 12 x RJ-45 STP
LEDs
Power x 1 (Green), PoE Status x 12 (Green)
12 Port ON means PoE Power forwarding
Network Cable
10Base-T: 2-Pair UTP Cat. 3, 4, 5, up to 100m (328ft)
100Base-TX: 2-Pair UTP Cat. 3, 4, 5, up to 100m (328ft)
EIA/TIA- 568 100-ohm STP (100m)
Dimension (W x D x H) 480 x 60 x 44 mm (1U height)
Weight 1.2kgs
Operating Temperature 0 ~ 50 Degree C
Storage Temperature -40 ~ 70 Degree C
Humidity 5 ~ 95% (Non-condensing)
Power over Ethernet
PoE Standard IEEE 802.3af PoE / Mid-Span
PoE Function Auto Recovery , OVP , OCP, OTP
PoE Power Output Per Port DC 48V 15.4 watts
Power Pin Assignment
4/5(+), 7/8(-)
Total PoE Power Budget 200 Watts
Standards Conformance
Standards Compliance
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3af Power over Ethernet
Regulation Compliance FCC Part 15 Class A, CE
Produktspecifikationer
| Varumärke: | LevelOne |
| Kategori: | nätverkskort/adapter |
| Modell: | POH-1250 |
| Vikt: | 2400 g |
| Bredd: | 160 mm |
| Djup: | 480 mm |
| Höjd: | 44 mm |
| Förpackningens bredd: | 260 mm |
| LED-indikatorer: | PoE, Power |
| Ursprungsland: | Taiwan |
| Certifiering: | FCC Part 15 Class A, CE |
| Maximal räckvidd: | 100 m |
| Rackmontering: | Ja |
| Rackkapacitet: | 1U |
| Storlek: | 19 " |
| Produktens färg: | Svart |
| Låddjup: | 540 mm |
| Vikt inkl. förpackning: | 2660 g |
| Typ av ethernet-gränssnitt: | Snabb Ethernet |
| Datahastighet för Ethernet-LAN: | 10, 100 Mbit/s |
| Strömförsörjning via Ethernet (PoE) stöd: | Ja |
| Antal LAN (RJ-45) anslutningar: | 12 |
| Temperatur vid drift: | 0 - 50 ° C |
| Temperaturintervall (förvaring): | -40 - 70 ° C |
| Fuktighet (förvaring): | 5 - 95 % |
| Strömkabel ingår: | Ja |
| Kommunikationsstandarder: | IEEE 802.3, IEEE 802.3u |
| Harmonized System (HS)-kod: | 85044090 |
