Instrucciones de usoDirectives d’utilisation

Instructions for Use

69270-U24

5G270-U24

69270-U48

5G270-U48

Category 6 QuickPort

Patch Panel

Category 5e QuickPort

Patch Panel

Tableau de connexion QuickPort

catégorie 6

Tableau de connexion QuickPort

catégorie 5e

Panel de Interconexión categoría 6

QuickPort

Panel de Interconexión categoría 5e

QuickPort

Customer Support: 800-824-3005

International: 425-486-2222

Web: www.leviton.com

PK-93219-10-02-0H

IMPORTANT

INSTRUCTIONS

1. Read and understand all instructions. Follow all

warnings and instructions marked on the product.

2. Do not use this product near water-e.g., near a tub,

wash basin, kitchen sink or laundry tub, in a wet

basement, or near a swimming pool.

3. Never push objects of any kind into this product

through openings, as they may touch dangerous

voltages.

4. SAVE THESE

INSTRUTIONS.

SAFETY

INFORMATION

1. Never install communications wiring or components

during a lightning storm.

2. Never install communications components in wet

locations unless the components are designed

 specicallyforuseinwetlocations.

3. Never touch uninsulated wires or terminals unless

the wiring has been disconnected at the network

interface.

4. Use caution when installing or modifying

communications wiring or components.

DIRECTIVES

IMPORTANTES

1. Lire les présentes directives et s’assurer de bien les

comprendre; observer tous les avertissements et

directives apparaissant sur le dispositif.

2. Ne pas installer ce dispositif à proximité d’une

source d’eau - comme une baignoire, un bac à

laver, une cuve à lessive ou un évier de cuisine -,

dans un sous-sol humide ni près d’une piscine.

3. Ne jamais insérer quelque objet que ce soit dans

les ouvertures de ce dispositif; elles sont sous tension

et peuvent présenter un danger.

4. CONSERVER LES

PRÉSENTES

DIRECTIVES.

CONSIGNES DE

SÉCURITÉ

1. Ne jamais effectuer l’installation de câblage ou de

composants de communication pendant un orage.

2. Ne jamais installer de composants de communication

dans des endroits mouillés à moins qu’il s’agisse de

dispositifs conçus spécialement pour cet usage.

3. Ne jamais toucher des bornes de raccordement ni

 dulnonisolés,àmoinsquelecircuitnesoitpasrelié

à l’interface réseau.

4. On doit prendre toutes les précautions requises

 lorsqu’oninstalleoumodieducâblageoudes 

composants de télécommunication.

INSTRUCCIONES

IMPORTANTES

1. Lea y comprenda perfectamente todas las

instrucciones. Siga todas las instrucciones y

advertencias marcadas en el producto.

2. No utilice estos producto cerca del agua, por ejemplo,

cerca de bañeras, tinas, lavaderos o lavabos, en

sótanos húmedos o cerca de piscinas.

3. Nunca introduzca objetos de ningún tipo a través de

las aberturas de estos productos, p1-ya que puedan

hacer contacto con voltajes peligrosos.

4. CONSERVE ESTAS

INSTRUCCIONES.

INFORMACION DE

SEGURIDAD

1. Nunca instale cableado con componentes de

comunicaciones durante una tormenta eléctrica.

2. Nunca instale componentes de comunicaciones en

un local mojado, si los componentes no han sido

 diseñadosespecícamenteparaserusadosen 

locales mojados.

3. Nunca toque alambres o terminales sin aislante, si

el cableado no ha sido desconectado de la interfaz

de la red.

4. Tenga precaución cuando este instalando o

 modicandocableadoocomponentesde

comunicaciones.

PK-93219-10-02-0H

DESCRIPTION

Leviton’s Category 6 and Category 5e QuickPort Patch Panels are

available in 24-port or 48-port densities, and mount in 19” equipment

racks or hinged wall mount brackets. Feature Category 6 or Category

5e performance and pre-congured 110-terminations with easy-

access rear termination elds.

INSTALLATION AND WIRING

1. Mount the panel using screws provided. (Do not attach a

cable management bar until all connectors have been

terminated.)

2. Remove about three inches of jacket from the cable.

3. Determine which wiring scheme (T568-A or T568-B) is

desired, and note the associated color codes on the panel

labels. Labels are located between IDC connector slots, and

also include connector pin numbers (Table 1).

4. Route wires for termination from the center of each port’s

IDC eld out to the IDC slots. Maintain equal cable length to

all pairs.

5. Using a 110-style punchdown tool (set to “low” impact), seat

the wires into the IDC slots. IMPORTANT: Maintain wire pair

twisting as close as possible to the IDC contact, to a

maximum untwisted distance of 1/4” (Figure 1).

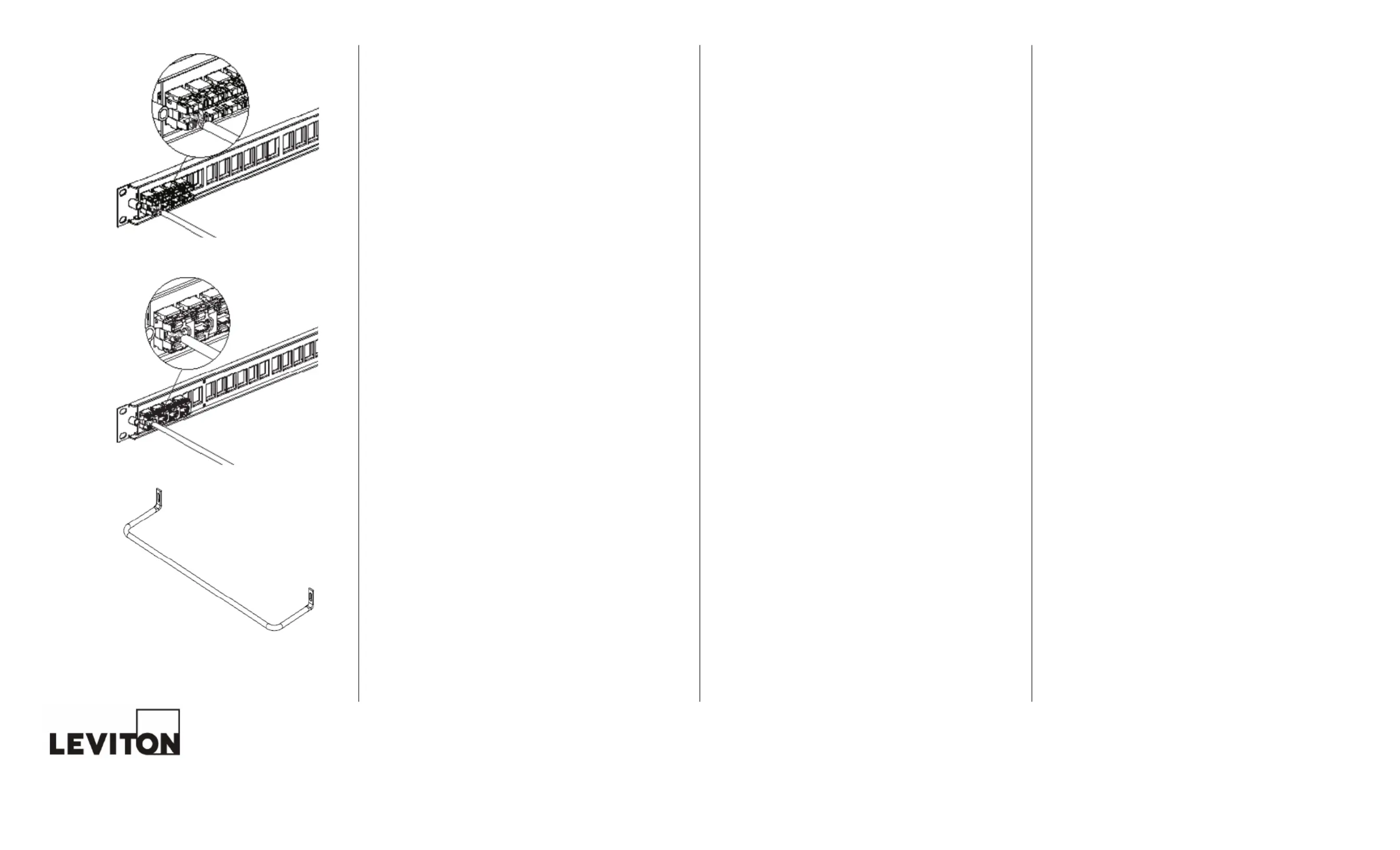

6. Place the caps over the terminated wires (Figure 2).

7. When all terminations are complete, adjust the wire

management bar (included with the Category 6 QuickPort

Panel, optional on the Category 5e Panel) to the appropriate

height, and tighten screws.

8. Secure cables with hook and loop, or loose-tie cables. Do not

overcinch cables.

LABELING

Write port designations on the white write-on lables located on

the front of the panel.

Bonding/Grounding (Earthed)

If your local code requires the product to be bonded and/or

grounded, use the grounding stando (if present) or the supplied

star washers. Standos use #10-32 screw and require a #6 AWG

wire (not supplied). Star washers should be placed between screw

head and panel, and must pierce panel paint to be eective.

CAUTION

BONDING WITH THE STANDOFF OR STAR WASHERS ONLY PROVIDES

GROUNDING OF THE METAL PANEL. THE MODULAR PORTS ARE NON-

CONDUCTIVE AND ARE ELECTRICALLY ISOLATED FROM THE COMMUNI-

CATIONS CIRCUITS PER UL 1863.

US PAT. NO.

6641443, 6786776, 7278879 AND CORRESPONDING FOREIGN PATENTS

DESCRIPTION

Les tableaux QuickPort catégorie 6 et 5e, oerts en versions catégorie

à 24 ou à 48 points de connexion, se xent aux bâtis d’équipement

de 48 cm ou à des supports muraux articulés. Ils procurent un rende-

ment de catégorie 5e ou 6 et sont dotés de terminaisons de type

110 précongurées, facilement accessibles par l’arrière.

CÂBLAGE ET INSTALLATION

1. Fixer le tableau au moyen des vis fournies. (Ne pas installer

de barre de gestion de câblage avant d’avoir eectué toutes

les terminaisons.)

2. Dégainer le câble sur environ 8 cm.

3. Déterminer le mode de câblage (T568A ou T568B) désiré et

suivre le chromocodage indiqué sur les étiquettes du

tableau. Situées entre les fentes IDC, ces étiquettes

indiquent également les numéros de broche (tableau 1).

4. Acheminer les ls à partir du centre de leur champ de

terminaison jusqu’aux fentes IDC concernées; prévoir des

longueurs égales pour chaque paire.

5. Se servir ensuite d’un percuteur de type 110 (au réglage le

plus faible) pour enfoncer les ls dans les fentes. IMPORTANT :

s’assurer que les ls restent torsadés jusqu’à une distance

maxi male de 0,6 cm de la fente de terminaison (gure 1).

6. Mettre des capuchons sur les terminaisons (gure 2).

7. Une fois toutes les terminaisons eectuées, régler la barre

de gestion (livrée avec les modèles catégorie 6, en option

avec les modèles 5e) à la hauteur appropriée, et catégorie

serrer les vis.

8. Fixer les câbles en place au moyen d’attaches en velcro ou

autres, sans trop les serrer.

ÉTIQUETAGE

Inscrire les fonctions de chaque point de connexion sur les

étiquettes blanches avant du tableau.

Mise à la masse (terre)

Si les codes locaux exigent que ce dispositif soit mis à la masse/

terre, on doit se servir de la cheville de MALT (le cas échéant) ou

les rondelles éventails fournies. Dans le cas des chevilles, il faut

employer une vis 10-32 et du l de calibre 6 AWG (non compris).

Les rondelles devraient quant à elles être placées entre la tête de

vis et le tableau, et doivent percer la peinture de ce dernier pour

être ecaces.

MISE EN GARDE

LE FAIT D’UTILISER LA CHEVILLE OU LA RONDELLE NE PROCURERA

DE MISE À LA TERRE QU’AU TABLEAU MÉTALLIQUE LUI-MÊME. LES

POINTS DE CONNEXION MODULAIRES NE SONT CEPENDANT PAS

CONDUCTEURS ET SONT ISOLÉS DES CIRCUITS DE COMMUNICATION,

CONFORMÉMENT AUX PRESCRIPTIONS DE LA NORME UL1863.

DESCRIPCIÓN

Los Paneles de Interconexión QuickPort Categoría 6 y Categoría 5e

de Leviton están disponibles en conguraciones de 24 y 48 puertos,

y se instalan en estantes industriales de 483 mm (19 pulgadas) o en

soportes de pared con bisagras. Ofrecen desempeño de Categoría 6

ó 5e y contactos congurados estilo 110 con conexiones en la parte

posterior para facilitar el acceso.

INSTALACIÓN Y CABLEADO

1. Instale el panel utilizando los tornillos incluidos. (No instale

la barra organizadora de cables hasta no nalizar la

terminación de todos los conectores.)

2. Remueva aproximadamente 8 cm del aislamiento del cable.

3. Seleccione el esquema de cableado que utilizará (T568-A o

T568-B), y conrme el código de color apropiado en las

etiquetas del panel. Las etiquetas están localizadas entre las

ranuras de los conectores IDC y también incluyen el número

de cada clavija. (Tabla 1)

4. Lleve los cables a ser conectados desde el centro del grupo

de IDC de cada puerto hacia las ranuras IDC. Mantenga la

misma distancia en todos los pares.

5. Utilice una herramienta de impacto estilo 110 (calibrada en

impacto leve – “low”) para conectar los cables en las ranuras

IDC correspondientes. IMPORTANTE: Mantenga el trenzado

del cable los mas cerca posible de los contactos IDC; no

exceda 6 mm de cable sin trenzar. (Ilustración 1)

6. Coloque la tapa sobre los cables conectados. (Ilustración 2)

7. Luego de nalizar todas la conexiones, ajuste la barra

organizadora de cables (incluida con el Panel QuickPort

Categoría 6; opcional con el Panel 5e) a la altura Categoría

apropiada y ajuste los tornillos.

8. Fije los cables con ganchos y lazos, o cables sueltos. No

aplique excesiva presión sobre los cables.

ETIQUETAS E IDENTIFICACIÓN

Inscriba la designación del puerto sobre la etiqueta blanca que

se encuentra sobre el frente del panel.

Unión/Tierra

Si sus regulaciones locales requieren que el producto esté unido

y o aterrizado, utilice el poste de Tierra (si está) o las arandelas

estrelladas suministradas. Los postes utilizan tornillos No. 10-32

y requieren cable calibre No. 6 AWG (no se incluye). Las arandelas

estrelladas deben colocarse entre el panel y la cabeza del

tornillo, y deber perforar la pintura del panel para ser efectivas.

ADVERTENCIA

UNIONES CON EL POSTE O ARANDELAS ESTRELLADAS SOLO

PROVEEN TIERRA AL PANEL METALICO. LOS PUERTOS MODULARES

NO SON CONDUCTORES Y ESTAN AISLADOS ELECTRICAMENTE DE

LOS CIRCUITOS DE COMUNICACIONES DE ACUERDO A UL 1863.

Produktspecifikationer

Varumärke:	Leviton
Kategori:	ej kategoriserat
Modell:	5G270-U24
Bredd:	482.6 mm
Höjd:	43.7 mm
Ursprungsland:	USA
Montage:	Stativmontering
Rackkapacitet:	1U
Kabeltyper som stöds:	Cat5e
Produktens färg:	Svart
Antal anslutningar:	24
