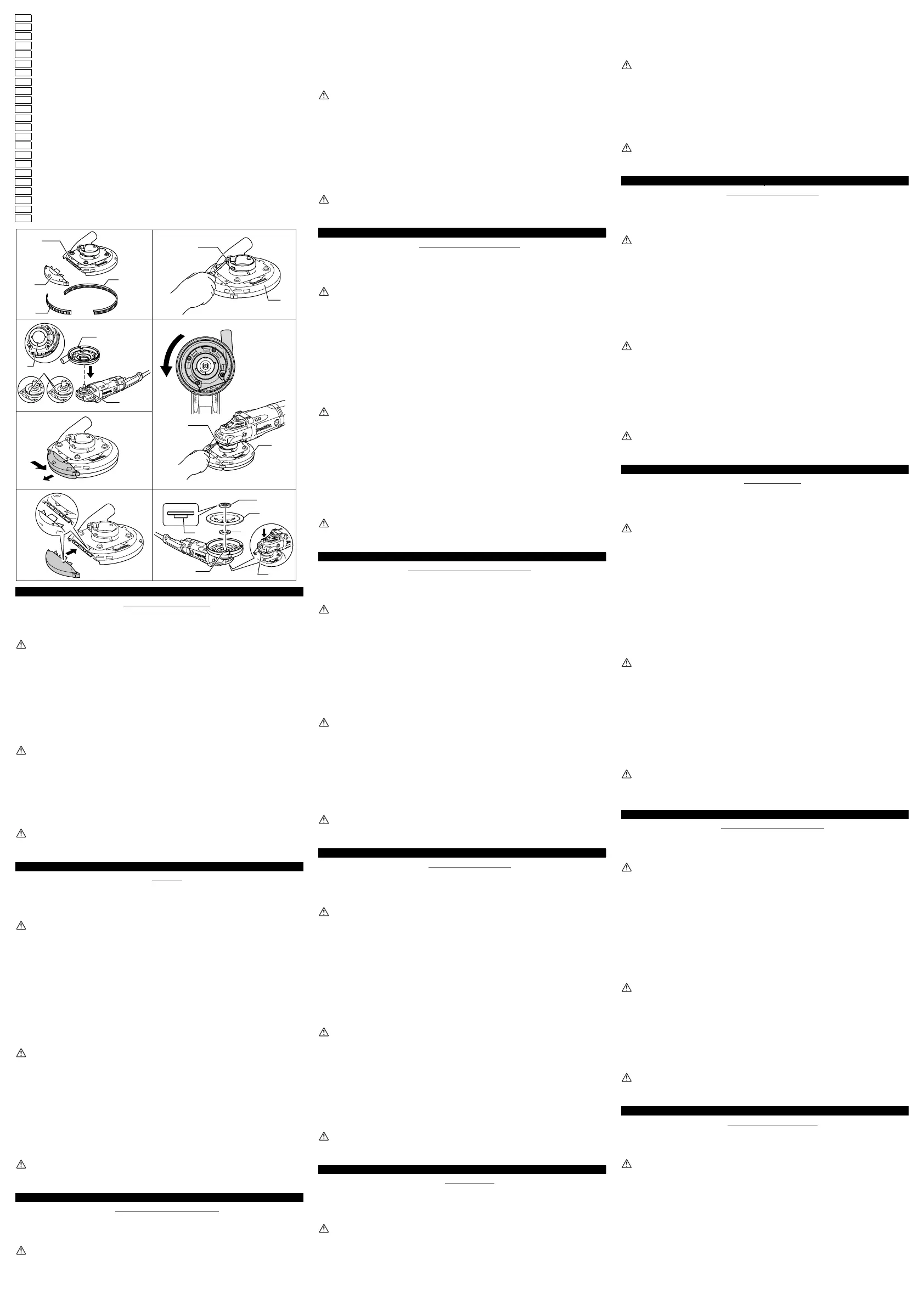

Sida 1/20

GB 180 mm Dust Collecting Wheel Guard

F Carter de meule du capteur de poussière 180 mm

D 180 mm Staubsammelhaube

I Protezione disco per raccolta polvere 180 mm

NL Stofbeschermkap 180 mm

E 180 mm - Protector de disco colector de polvo

P Protecção da roda da recolha de pó de 180 mm

DK 180 mm beskyttelsesskærm til støvopsamling

GR 180 mm Προφυλακτήρας Τροχού Συλλογής Σκόνης

PL Przeciwpyłowa osłona tarczy 180 mm

HU 180 mm-es porgyűjtő tárcsaburkolat

RO Cutie de protecţie roată de colectare praf de 180 mm

SK 180 mm ochranný kryt kotúča lapača prachu

CZ 180 mm chránič kotouče se sběračem prachu

UA 180 мм Кожух диска для збирання пилу

RUS 180 мм пылесборное ограждение диска

EE 180 mm tolmukogumisketta kaitse

LT 180 mm Dulkes renkantis apsauginis disko gaubtas

LV 180 mm putekļus savācošs slīpripas aizsargs

S 180 mm Dammuppsamlande sprängskydd

N 180 mm støvoppsamlingskappe

FIN 180 mm:n pölyä keräävä laikansuojus

TR 180 mm Toz Toplayıcı Disk Muhafazası

Explanation of general view

Warning

- Dust collector cover is only for use in grinding flat concrete with a cup-type diamond wheel. Do

not use this cover with grinding stones or for any purpose other than mentioned.

- Inspect dust collector cover thoroughly before use to ensure that it is not damaged, cracked and/

or misshapen.

- Be sure to use protective equipment such as protective goggles, dust mask, safety shoes and

earplugs when using grinder.

- Never apply gasoline, benzene, thinner, alcohol or the like to dust collector cover.

Components (Fig. 1)

Brushes are mounted to main unit (3, 4).

Worn brushes can be replaced manually by pulling them off, and then inserting new brushs into retaining

grooves by pushing down from above. At this time, ensure that brushes are fully hooked onto hooks on outer

edges of grooves.

How to Attach Dust Collector Cover

Warning

- Always switch OFF and unplug disc grinder before attaching dust collector cover.

• Remove grinder disc (cup-type diamond wheel, etc.) and wheel cover from disc grinder.

• Loosen attaching screw on dust collector cover until attaching slot opens. (Fig. 2)

• Mount dust collector cover with the protrusion on the dust collector aligned with the notch on the bearing

box. Turn in direction of arrow, and tighten attaching screw to secure. (Fig. 3, 4)

Planing in corners

• To plane corners, remove front-edge cover by sliding in the directions of the arrows as shown in the

diagram. (Fig. 5)

• To re-attach, align front-edge cover arrow

▼ with main cover arrow ▼ , and then slide front-edge cover

across. (Fig. 6)

Warning

• For cup-type diamond wheels that are more than 7 mm thick, place the pilot section (Convex section) of

the lock nut upwards and twist onto the spindle.

• Be sure to use a genuine Makita cup-type diamond wheel.

Descriptif

Avertissement

- Le couvercle du capteur de poussière n’est conçu que pour le meulage du béton avec une meule

diamantée boisseau. Ne l’utilisez pas pour le meulage des pierres ni toute opération autre que

celles mentionnées.

- Inspectez le couvercle du capteur de poussière attentivement avant de l’utiliser pour vous

assurer qu’il n’est pas endommagé, fissuré et/ou déformé.

- Veillez à porter un équipement de protection tel que des lunettes de protection, un masque anti-

poussière, des chaussures de sécurité ainsi que des bouchons d’oreilles lors de l’utilisation de la

meuleuse.

- N’appliquez jamais d’essence, de benzène, de diluant, d’alcool, etc. sur le couvercle du capteur

de poussière.

Composants (Fig. 1)

Les brosses sont montées sur l’unité principale (3, 4).

Des brosses usées peuvent être remplacées manuellement en les retirant et en insérant de nouvelles

brosses dans les rainures de fixation en exerçant une pression dessus. Assurez-vous alors que les brosses

sont complètement placées dans les crochets sur les bords extérieurs des rainures.

Comment fixer le couvercle du capteur de poussière

Avertissement

- Assurez-vous toujours que la meuleuse à disque est hors tension et débranchée avant de fixer le

couvercle du capteur de poussière.

• Retirez le disque de la meuleuse (meule diamantée boisseau, etc.) et le couvercle de la meule de la

meuleuse à disque.

• Desserrez la vis de fixation du couvercle du capteur de poussière jusqu’à ce que la fente de fixation

s’ouvre. (Fig. 2)

• Montez le couvercle du capteur de poussière avec la partie saillante du capteur de poussière sur

l’entaille du boîtier d’engrenage. Tournez dans le sens de la flèche, puis serrez la vis de fixation pour

fixer. (Fig. 3, 4)

Rabotage dans les angles

• Pour raboter dans les angles, retirez le couvercle avant en le faisant glisser dans le sens des flèches

comme indiqué sur le schéma. (Fig. 5)

• Pour fixer de nouveau, alignez la flèche du couvercle avant

▼ sur la flèche du couvercle principal ▼, puis

faites glisser le couvercle avant. (Fig. 6)

Avertissement

• Pour les meules diamantées boisseau de plus de 7 mm d’épaisseur, placez la section pilote (section

convexe) du contre-écrou vers le haut et vissez-la sur la broche.

• Assurez-vous d’utiliser une meule diamantée boisseau Makita.

Erklärung der Gesamtdarstellung

Warnung

- Die Staubsammlerabdeckung ist nur für das Schleifen von flachem Beton mit einer

Diamanttopfscheibe geeignet. Verwenden Sie diese Abdeckung nicht mit Schleifsteinen oder für

andere Zwecke als die aufgeführten.

- Überprüfen Sie die Staubsammlerabdeckung vor der Verwendung gründlich auf

Beschädigungen, Sprünge und/oder Deformationen.

- Tragen Sie auf jeden Fall bei der Arbeit mit dem Schleifwerkzeug eine Schutzausrüstung, wie

Schutzbrille, Staubmaske, Arbeitsschutzschuhe und Ohrstöpsel.

- Tragen Sie auf die Staubsammlerabdeckung niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder

ähnliches auf.

Bauteile (Abb. 1)

Bürsten sind auf das Hauptgerät montiert (3, 4).

Tauschen Sie verschlissene Bürsten aus, indem Sie sie von Hand herausziehen und neue Bürsten von oben

in die Haltenuten hineindrücken. Überprüfen Sie an den Außenkanten der Nuten, dass die Bürsten

vollständig in den Kerben eingehakt sind.

So bringen Sie die Staubsammlerabdeckung an

Warnung

- Schalten Sie das Werkzeug stets AUS und ziehen Sie den Netzstecker, bevor Sie die

Staubsammlerabdeckung anbringen.

• Entfernen Sie Schleifscheibe (Diamanttopfscheibe usw.) und Scheibenabdeckung vom Schleifwerkzeug.

• Lösen Sie die Befestigungsschraube an der Staubsammlerabdeckung, bis sich der Befestigungsschlitz

öffnet. (Abb. 2)

• Montieren Sie die Staubsammlerabdeckung so, dass der Vorsprung an der Staubsammlerabdeckung an

der Nut im Lagergehäuse ausgerichtet ist. Drehen Sie in Richtung des Pfeils und ziehen Sie die

Befestigungsschraube zum Sichern fest. (Abb. 3 und 4)

Schleifen in Ecken

• Entfernen Sie zum Schleifen in Ecken die Vorderkantenabdeckung, indem Sie diese in Richtung der

Pfeile schieben. (Abb. 5)

• Richten Sie zum erneuten Befestigen den Pfeil der Vorderkantenabdeckung

▼ am Pfeil der

Hauptabdeckung

▼ aus, und schieben Sie anschließend die Vorderkantenabdeckung darüber. (Abb. 6)

Warnung

• Platzieren Sie bei Diamanttopfscheiben mit einer Dicke von mehr als 7 mm den Führungsbereich

(konvexer Bereich) der Sicherungsmutter nach oben und schrauben Sie die Mutter auf die Spindel.

• Verwenden Sie ausschließlich originale Diamanttopfscheiben von Makita.

Spiegazione della vista generale

Avvertenza

- Il coperchio raccoglipolvere può essere utilizzato esclusivamente per la smerigliatura di cemento

piano con un disco a tazza diamantato. Non utilizzare questo coperchio nella smerigliatura di

pietre o per usi diversi da quello specificato.

- Controllare attentamente il coperchio raccoglipolvere prima dell’uso, verificando che non sia

danneggiato, rotto e/o sformato.

- Durante l’uso della smerigliatrice assicurarsi di indossare opportuni dispositivi di sicurezza,

quali occhiali di protezione, maschera antipolvere e scarpe di sicurezza.

- Evitare assolutamente di applicare benzina, diluenti, solventi, alcol o sostanze simili al coperchio

raccoglipolvere.

Componenti (Fig. 1)

Le spazzole sono montate sull’unità principale (3, 4).

Le spazzole usurate possono essere rimosse tirandole, per poi inserire spazzole nuove nelle apposite

scanalature di supporto spingendole dall’alto. A questo punto, assicurarsi che le spazzole siano saldamente

agganciate ai ganci sui bordi esterni delle scanalature.

Come attaccare il coperchio raccoglipolvere

Avvertenza

- SPEGNERE e scollegare sempre la smerigliatrice a disco prima di inserire il coperchio

raccoglipolvere.

• Rimuovere il disco della smerigliatrice (disco a tazza diamantato e così via) e il coperchio della mola

dalla smerigliatrice a disco.

• Allentare la vite di fissaggio sul coperchio raccoglipolvere fino a che la relativa fessura non risulterà

aperta. (Fig. 2)

• Montare il coperchio raccoglipolvere con la sporgenza del raccoglipolvere allineata con la tacca presente

sull’alloggiamento del cuscinetto. Ruotare in direzione della freccia, quindi stringere saldamente la vite di

fissaggio. (Fig. 3, 4)

Piallatura in posizioni angolate

• Per eseguire una piallatura in posizioni angolate, rimuovere il coperchio della parte anteriore facendolo

scivolare secondo le indicazioni delle frecce come mostrato nella figura. (Fig. 5)

• Per reinserirlo, allineare la freccia del coperchio della parte anteriore

▼ con la freccia del coperchio

principale

▼ , quindi far scivolare il coperchio della parte anteriore. (Fig. 6)

Avvertenza

• Per dischi a tazza diamantati spessi oltre 7 mm, collocare la sezione pilota (sezione convessa) del

controdado verso l’alto e girare sul mandrino.

• Assicurarsi di utilizzare un disco a tazza diamantato Makita originale.

Verklaring van het onderdelenoverzicht

Waarschuwing

- De stofbeschermkap is alleen bedoeld voor gebruik bij het slijpen van vlak beton met een

komvormige diamantschijf. Gebruik de stofbeschermkap niet met slijpstenen of voor enig ander

doel dan hier is beschreven.

- Inspecteer de stofbeschermkap grondig voor gebruik om er zeker van te zijn dat hij niet

beschadigd, gebarsten en/of vervormd is.

- Gebruik altijd beschermingsmiddelen, zoals een veiligheidsbril, stofmasker, veiligheidsschoenen

en oordopjes tijdens het gebruik van de slijpmachine.

- Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz., op de stofbeschermkap.

Onderdelen (zie afb. 1)

In de stofbeschermkap zitten borstels (3 en 4).

Versleten borstels kunnen worden vervangen door ze eruit te trekken en daarna nieuwe borstels in de

borstelgleuven te schuiven door deze er van boven af in te duwen. Let er op dat moment op dat de borstels

goed in de haken op de buitenranden van de groeven grijpen.

De stofbeschermkap bevestigen

Waarschuwing

- Schakel de slijpmachine altijd eerst UIT en trek de stekker ervan uit het stopcontact voordat u de

stofbeschermkap aanbrengt.

• Verwijder de slijpschijf (komvormige diamantschijf, enz.) en de schijfkap van de slijpmachine.

• Maak de bevestigingsschroef van de stofbeschermkap los tot de gleuf open gaat. (zie afb. 2)

• Breng de stofbeschermkap aan met het uitsteeksel ervan uitgelijnd met de nok op het lagerhuis. Draai de

stofbeschermkap in de richting van de pijl en draai de bevestigingsschroef vast om hem vast te zetten.

(zie afb. 3 en 4)

Schuren in de hoeken

• Om in hoeken te schuren, verwijdert u de voorkap door deze in de richting van de pijlen te schuiven,

zoals aangegeven in de afbeelding. (zie afb. 5)

• Om de voorkap weer aan te brengen, lijnt u de pijl op de voorkap

▼ uit met de pijl op de

stofbeschermkap

▼ , en schuift u vervolgens de voorkap zijwaarts. (zie afb. 6)

Waarschuwing

• Voor een komvormige diamantschijf van meer dan 7 mm dikte, plaatst u de opstaande rand (het bolle

deel) van de borgmoer omhoog gericht en draait u deze vast op de as.

• Zorg ervoor dat u een originele komvormige diamantschijf van Makita gebruikt.

Explicación de los dibujos

Advertencia

- La cubierta colectora de polvo sólo se debe usar para operaciones de amolado de hormigón

plano con un disco de copa de diamante. No utilice esta cubierta para el amolado de piedra o para

cualquier otro propósito diferente del mencionado.

- Inspeccione la cubierta colectora de polvo minuciosamente antes de su uso para comprobar que

no esté dañada, agrietada o deformada.

- Asegúrese de utilizar equipos de protección, como gafas de protección, máscara antipolvo,

zapatos de seguridad y tapones para los oídos cuando utilice la amoladora.

- Nunca aplique gasolina, benceno, disolvente, alcohol o un producto similar a la cubierta

colectora de polvo.

Componentes (Fig. 1)

Los cepillos se montan en la unidad principal (3, 4).

Los cepillos gastados se pueden sustituir manualmente tirando de ellos e insertando los cepillos nuevos en

las ranuras de retención, empujándolos hacia abajo desde arriba. Durante esta operación, asegúrese de

que los cepillos estén completamente enganchados en los ganchos de los bordes externos de las ranuras.

Cómo acoplar la cubierta colectora de polvo

Advertencia

- APAGUE siempre la amoladora y desenchúfela antes de acoplar la cubierta colectora de polvo.

• Extraiga el disco de amolado (disco de copa de diamante, etc.) y la cubierta protectora de la amoladora

angular.

• Afloje el tornillo de acoplamiento de la cubierta colectora de polvo hasta que se abra la ranura de

acoplamiento. (Fig. 2)

• Monte la cubierta colectora de polvo de forma que la protuberancia del colector de polvo quede alineada

con el alojamiento de cojinetes. Gire en la dirección de la flecha y apriete los tornillos de acoplamiento

para fijar. (Fig. 3 y 4)

Cepillado en esquinas

• Para cepillar en esquinas, extraiga la cubierta frontal deslizándola en las direcciones de las flechas,

como se muestra en el diagrama. (Fig. 5)

• Para volver a acoplarla, alinee la flecha de la cubierta frontal

▼ con la flecha de la cubierta principal ▼ y

después encaje la cubierta frontal en la cubierta principal. (Fig. 6)

Advertencia

• Para discos de copa de diamante con un grosor de más de 7 mm, coloque la sección piloto (sección

convexa) de la contratuerca hacia arriba y gírela sobre el husillo.

• Asegúrese de utilizar un disco de copa de diamante auténtico de Makita.

Descrição geral

Aviso

- A tampa do recolhedor de pó só é utilizada na trituração de cimento plano com um disco

diamantado tipo taça. Não utilize esta tampa com pedras de moagem ou para outra finalidade

diferente daquela mencionada.

- Inspeccione minuciosamente a tampa do recolhedor de pó, antes da utilização, para se certificar

de que não está danificado, rachado e/ou deformado.

- Certifique-se de que usa equipamento de protecção como óculos, máscara de pó, calçado de

segurança e tampões para os ouvidos quando utiliza o triturador.

- Nunca aplique gasolina, benzina, diluente, álcool ou semelhante na tampa do recolhedor de pó.

Componentes (Fig. 1)

As roçadoras são montadas na unidade principal (3, 4).

As roçadoras gastas podem ser substituídas manualmente, retirando-as e, de seguida, introduzindo novas

roçadoras nas ranhuras de retenção empurrando-as de cima para baixo. A este ponto, certifique-se de que

as roçadoras estão bem engatadas nos ganchos situados nas extremidades exteriores das ranhuras.

Como instalar a tampa do recolhedor de pó

Aviso

- Desligue sempre o triturador da corrente eléctrica antes de instalar a tampa do recolhedor de pó.

• Retire o disco de trituração (disco diamantado tipo taça, etc.) e a protecção da roda do triturador.

• Desaperte o parafuso de fixação na tampa do recolhedor de pó até a ranhura de fixação abrir. (Fig. 2)

• Monte a tampa do recolhedor de pó com a saliência no recolhedor de pó alinhada com o entalhe na

caixa de rolamentos. Rode na direcção da seta e aperte bem o parafuso de fixação. (Fig. 3, 4)

Plainagem em cantos

• Para plainar cantos, retire a tampa da extremidade dianteira deslizando nas direcções das setas, como

mostrado na imagem. (Fig. 5)

• Para voltar a instalar, alinhe a seta da tampa da extremidade dianteira

▼ com a seta da tampa principal

▼ e, de seguida, deslize a tampa da extremidade dianteira. (Fig. 6)

Aviso

• Para discos diamantados tipo taça com mais de 7 mm de espessura, coloque a secção-guia (secção

convexa) da porca de bloqueio para cima e rode no eixo.

• Certifique-se de que utiliza um disco diamantado tipo taça genuíno da Makita.

Forklaring til generel oversigt

Advarsel

- Støvopsamlingsdækslet er kun til brug ved slibning af beton med en diamantskive af koptypen.

Brug ikke dette dæksel sammen med slibesten eller til andre formål end det nævnte.

- Efterse grundigt støvopsamlingsdækslet før brug for at sikre, at det ikke er beskadiget, revnet og/

eller misformet.

- Sørg for at bruge sikkerhedsudstyr som f.eks. beskyttelsesbriller, støvmaske, sikkerhedssko og

ørepropper ved brug af en slibemaskine.

- Brug aldrig benzin, benzen, fortynder, alkohol eller lignende på støvopsamlingsdækslet.

Komponenter (Fig. 1)

Børster monteres på hovedenheden (3, 4).

Du kan manuelt udskifte slidte børster ved at trække dem af og derefter indsætte nye børster i holderrillerne

ved at trykke dem ned fra oven. Du skal her sikre dig, at børsterne er hægtet fuldstændig på krogene af

rillernes yderkanter.

Sådan monteres støvopsamlingsdækslet

Advarsel

- Du skal altid SLUKKE og tage vinkelsliberens ledning ud af forbindelse, inden du monterer

støvopsamlingsdækslet.

• Afmontér slibeskiven (diamantskive af koptypen osv.) og skivedækslet fra vinkelsliberen.

• Løsn monteringsskruen på støvopsamlingsdækslet indtil monteringsåbningen åbnes. (Fig. 2)

• Montér støvopsamlingsdækslet, så fremspringet på støvopsamleren er justeret med mærket på

kuglelejeboksen. Drej i pilens retning og stram monteringsskruen til. (Fig. 3 og 4)

Slibning i hjørner

• For afretning af hjørner skal du tage forkantsdækslet af ved at skubbe det i pilenes retninger, som vist i

diagrammet. (Fig. 5)

• For at montere det igen skal du justere pilen på forkantsdækslet

▼ ind med pilen på hoveddækslet ▼, og

derefter skubbe forkantsdækslet ind over. (Fig. 6)

Advarsel

• Ved brug af diamantskiver af koptypen, som er mere end 7 mm tykke, skal du placere låsemøtrikkens

styredel (konveks del) opad og dreje den på spindelen.

• Sørg for at anvende en ægte Makita-diamantskive af koptypen.

Γενική περιγραφή

Προειδοποίηση

- Το κάλυμμα συλλογέα σκόνης προορίζεται μόνο για το τρόχισμα επίπεδης επιφάνειας τσιμέντου

με έναν κυπελλοειδή διαμαντένιο τροχό. Μην χρησιμοποιήσετε αυτό το κάλυμμα για το τρόχισμα

πέτρας ή για οποιοδήποτε άλλο σκοπό εκτός του αναφερομένου.

- Ελέγξτε σχολαστικά το κάλυμμα συλλογέα σκόνης πριν από τη χρήση για να διασφαλίσετε ότι

δεν

έχει υποστεί ζημιά, ραγίσματα και/ή παραμόρφωση.

- Φροντίστε να φοράτε προσωπικό προστατευτικό εξοπλισμό όπως προστατευτικά γάντια,

προσωπίδα σκόνης, παπούτσια ασφαλείας και ωτοασπίδες όταν χρησιμοποιείτε το εργαλείο

τροχίσματος.

- Ποτέ μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο πάνω στο

κάλυμμα συλλογέα σκόνης.

Εξαρτήματα (Εικ.1)

Οι ψήκτρες είναι στερεωμένες στην κύρια μονάδα (3, 4).

Οι ψήκτρες που έχουν υποστεί φθορά μπορούν να αντικατασταθούν με το χέρι τραβώντας τις έξω και

τοποθετώντας στη συνέχεια καινούργιες ψήκτρες μέσα στις εγκοπές συγκράτησης σπρώχοντας από πάνω.

Στη στιγμή αυτή διασφαλίστε ότι οι ψήκτρες είναι αγκιστρωμένες καλά πάνω στις εξωτερικές άκρες των

αυλακώσεων

Πώς να Συνδέσετε το Κάλυμμα Συλλογέα Σκόνης

Προειδοποίηση

- Πάντοτε να απενεργοποιείτε και να βγάζετε από την πρίζα το δίσκο τροχίσματος πριν την

σύνδεση του καλύμματος συλλογέα σκόνης.

• Αφαιρέστε το δίσκο τροχίσματος (κυπελοειδής διαμαντένιος τροχός κτλ) και το κάλυμμα του τροχού από

το εργαλείο τροχίσματος.

• Ξεσφίξτε τη βίδα σύσφιξης στο κάλυμμα συλλογέα σκόνης έως ότου ανοίξουν οι εγκοπές

συγκράτησης.

(Εικ.2)

• Στερεώστε το κάλυμμα συλλογέα σκόνης με τρόπο ώστε η προεξοχή στο συλλογέα σκόνης να είναι

ευθυγραμμισμένη με την εγκοπή στο κιβώτιο ρουλεμάν. Στρέψτε προς την διεύθυνση του βέλους και στη

συνέχεια σφίξτε τη βίδα σύσφιξης για να το στερεώσετε. (Εικ.3, 4)

Πλάνισμα σε γωνίες

• Για το πλάνισμα σε

γωνίες, αφαιρέστε το κάλυμμα μπροστινού άκρου ολισθαίνοντας προς τις διευθύνσεις

των βελών όπως δείχνεται στο διάγραμμα. (Εικ.5)

• Για την επανασύνδεση, ευθυγραμμίστε το βέλος του καλύμματος του μπροστινού άκρου

▼ με το βέλος

του κυρίου καλύμματος

▼ , στη συνέχεια ολισθήστε εγκάρσια το κάλυμμα του μπροστινού άκρου. (Εικ.6)

Προειδοποίηση

• Για τους κυπελλοειδείς διαμαντένιους τροχούς με πάχος περισσότερο από τα 7 mm, τοποθετήστε το

πιλοτικό τμήμα (Κυρτό τμήμα) του παξιμαδιού κλειδώματος προς τα πάνω και περιστρέψτε το πάνω στην

άτρακτο.

• Φροντίστε να χρησιμοποιήσετε ένα αυθεντικό κυπελλοειδή διαμαντένιο τροχό της Makita.

Objaśnienia do widoku ogólnego

Ostrzeżenie

-Osłony przeciwpyłowej należy używać tylko podczas szlifowania płaskich powierzchni

betonowych za pomocą ściernicy diamentowej garnkowej. Nie należy używać jej podczas

szlifowania kamieni ani do żadnych innych celów, niż wymienione.

-Przed użyciem należy dokładnie sprawdzić osłonę przeciwpyłową pod kątem uszkodzeń, pęknięć

i/lub deformacji.

- Podczas używania szlifierki należy nosić sprzęt ochrony osobistej, taki jak okulary ochronne,

maska przeciwpyłowa, obuwie ochronne i zatyczki do uszu.

-Osłonę przeciwpyłową należy chronić przed kontaktem z benzyną, benzenem, rozcieńczalnikiem,

alkoholem itp.

Elementy (Rys. 1)

Szczotki są przymocowane w osłonie głównej (3, 4).

Zużyte szczotki można wymienić ręcznie, zdejmując je i zakładając nowe szczotki w rowkach mocujących,

wciskając je od góry. Po wciśnięciu należy sprawdzić, czy szczotki są całkowicie zablokowane przez

zaczepy na zewnętrznych krawędziach rowków.

Mocowanie osłony przeciwpyłowej

Ostrzeżenie

- Przed zamocowaniem osłony przeciwpyłowej zawsze należy WYŁĄCZYĆ szlifierkę tarczową i

odłączyć ją od sieci zasilającej.

• Zdemontować ściernicę (diamentową garnkową itp.) i osłonę tarczy ze szlifierki.

•Odkręcać wkręt mocujący na osłonie przeciwpyłowej, aż otworzy się szczelina mocująca. (Rys. 2)

•Założyć osłonę przeciwpyłową i wyrównać wystający element na jej kołnierzu z nacięciem w obudowie.

Obrócić w kierunku wskazanym przez strzałkę i dokręcić wkręt mocujący. (Rys. 3, 4)

Struganie w kątach

• W celu strugania w kątach należy zdjąć osłonę krawędzi czołowej, przesuwając ją w kierunkach

wskazanych przez strzałki, zgodnie z rysunkiem. (Rys. 5)

• Aby zamocować ponownie, należy wyrównać strzałkę osłony krawędzi czołowej

▼ ze strzałką osłony

głównej

▼ i wsunąć tę pierwszą osłonę. (Rys. 6)

Ostrzeżenie

• W przypadku ściernic diamentowych garnkowych o grubości ponad 7 mm, należy unieść część

prowadzącą (część wypukłą) nakrętki zabezpieczającej i nakręcić na wrzeciono.

•Należy użyć oryginalnej ściernicy diamentowej garnkowej firmy Makita.

Általános nézet magyarázata

Figyelmeztetés

- A porgyűjtő burkolat kizárólag sík beton kúpos gyémánt tárcsával történő csiszolásakor

használható. Ne használja ezt a burkolatot kő csiszolására vagy bármely más, nem említett célra.

- Használat előtt alaposan ellenőrizze a porgyűjtő burkolatot, hogy nem sérült, repedt és/vagy

deformálódott-e.

- A sarokcsiszoló alkalmazásakor használjon személyi védőfelszerelést, azaz védőszemüveget,

porvédő maszkot, munkavédelmi lábbelit és füldugót.

- A porgyűjtő burkolatot ne tisztítsa gázolajjal, benzinnel, hígítóval, alkohollal vagy hasonló

anyaggal.

Alkatrészek (1. ábra)

A kefék a sarokcsiszoló testére vannak felszerelve (3, 4).

Amikor a kefék elkopnak, húzza azokat ki, majd fentről lefele nyomva helyezzen be új keféket a

rögzítőhornyokba. Ekkor ellenőrizze, hogy a kefék teljesen beakadtak-e a rögzítőhornyok külső élén

elhelyezkedő horgokba.

English Instruction manual

1. Main wheel guard cover

2. Front-edge cover

3. Brush (large)

4. Brush (small)

5. Attaching screw

6. Dust collector cover

7. Bearing box

8. Protrusion

9. Notch

10. Lock nut

11. Convex section

12. Cup-type diamond wheel

13. Inner flange

14. Spindle

15. Lock button

Français Manuel d’instructions

1. Couvercle du carter de meule

principal

2. Couvercle avant

3. Brosse (grande)

4. Brosse (petite)

5. Vis de fixation

6. Couvercle du capteur de

poussière

7. Boîtier d’engrenage

8. Protubérance

9. Entaille

10. Contre-écrou

11. Section convexe

12. Meule diamantée boisseau

13. Flasque intérieur

14. Axe

15. Bouton de verrouillage

Deutsch Betriebsanleitung

1. Schleifscheibenabdeckung

2. Vorderkantenabdeckung

3. Bürste (groß)

4. Bürste (klein)

5. Befestigungsschraube

6. Staubsammlerabdeckung

7. Lagergehäuse

8. Vorsprung

9. Einkerbung

10. Sicherungsmutter

11. konvexer Bereich

12. Diamanttopfscheibe

13. Innenflansch

14. Spindel

15. Arretiertaste

Italiano Istruzioni per l’uso

1. Coperchio protezione disco

principale

2. Coperchio parte anteriore

3. Spazzola (grande)

4. Spazzola (piccola)

5. Vite di fissaggio

6. Coperchio raccoglipolvere

7. Alloggiamento del cuscinetto

8. Sporgenza

9. Tacca

10. Controdado

11. Sezione convessa

12. Disco a tazza diamantato

13. Flangia interna

14. Mandrino

15. Pulsante di blocco

Nederlands Gebruiksaanwijzing

1. Hoofdbeschermkap

2. Voorkap

3. Borstel (groot)

4. Borstel (klein)

5. Bevestigingsschroef

6. Stofbeschermkap

7. Lagerhuis

8. Uitsteeksel

9. Nok

10. Borgmoer

11. Bolle deel

12. Komvormige diamantschijf

13. Binnenflens

14. As

15. Vergrendelknop

Español Manual de instrucciones

1. Cubierta del protector de

disco principal

2. Cubierta delantera

3. Cepillo (grande)

4. Cepillo (pequeño)

5. Tornillo de acoplamiento

6. Cubierta colectora de polvo

7. Alojamiento de cojinetes

8. Saliente

9. Muesca

10. Contratuerca

11. Sección convexa

12. Disco de copa de diamante

13. Brida interior

14. Husillo

15. Botón de bloqueo

Português Manual de instruções

1. Tampa da protecção da roda

principal

2. Tampa da extremidade

dianteira

3. Roçadora (grande)

4. Roçadora (pequena)

5. Parafuso de fixação

6. Tampa do recolhedor de pó

7. Caixa de rolamentos

8. Protrusão

9. Entalhe

10. Porca de bloqueio

11. Secção convexa

12. Disco diamantado tipo taça

13. Flange interior

14. Eixo

15. Botão de bloqueio

Dansk Brugsanvisning

1. Hoveddæksel til

beskyttelsesskærm

2. Forkantsdæksel

3. Børste (stor)

4. Børste (lille)

5. Monteringsskrue

6. Støvopsamlingsdæksel

7. Kuglelejeboks

8. Fremspring

9. Indhak

10. Låsemøtrik

11. Konveks del

12. Diamantskive af koptypen

13. Indre flange

14. Spindel

15. Låseknap

Ελληνικά Οδηγίες χρήσης

1. Κάλυμμα προφυλακτήρα

κύριου τροχού

2. Κάλυμμα μπροστινού άκρου

3. Ψήκτρα (μεγάλη)

4. Ψήκτρα (μικρή)

5. Βίδα σύσφιξης

6. Κάλυμμα συλλογέα σκόνης

7. Κιβώτιο ρουλεμάν

8. Προεξοχή

9. Εγκοπή

10. Παξιμάδι κλειδώματος

11. Κυρτό τμήμα

12. Κυπελλοειδής διαμαντένιος

τροχός

13. Εσωτερική φλάντζα

14. Άτρακτος

15. Κουμπί ασφάλισης

Polski Instrukcja obsługi

1. Główna osłona tarczy

2. Osłona krawędzi czołowej

3. Szczotka (duża)

4. Szczotka (mała)

5. Wkręt mocujący

6. Osłona przeciwpyłowa

7. Obudowa łożyska

8. Występ

9. Nacięcie

10. Nakrętka zabezpieczająca

11. Część wypukła

12. Ściernica diamentowa garnkowa

13. Kołnierz wewnętrzny

14. Wrzeciono

15. Przycisk blokady

Magyar Használati utasítás

1. Fő tárcsavédő burkolat

2. Elülső tárcsavédő burkolat

3. Kefe (nagy)

4. Kefe (kicsi)

5. Szorítócsavar

6. Porgyűjtő burkolat

7. Csapágyház

8. Kiemelkedés

9. Bevágás

10. Rögzítőanya

11. Kiemelkedő rész

12. Kúpos gyémánt tárcsa

13. Belső illesztőperem

14. Orsó

15. Reteszelőgomb

Model:

GA9020S

GA9030S

GA9040S

GA9020R

GA9030R

GA9040R

GA9060R

GA9061

GA9061R

Produktspecifikationer

Varumärke:	Makita
Kategori:	Slipmaskin
Modell:	GA5020
Vikt:	1640 g
Bredd:	164 mm
Djup:	212 mm
Höjd:	55 mm
Kraftkälla:	AC
LED-indikatorer:	Ja
Typ av anslutningskontakt:	6.3mm
Audio-ingan (L, R):	1
Frekvensomfång:	10 - 100000 Hz
Linjeutgång:	Ja
Signal-brusförhållande:	100 dB
Total harmonisk distorsion (THD):	0.01 procent
Separera kanalen:	80 dB
Toppeffekt per kanal:	170 W
Utgångsimpedans:	250 Ohm
