Cod. 035,62 - 11/15 Copyright © 2004 Manfrotto Bassano Italy

Le Super Clamp est une pince de

serrage universelle très puissante,

qui se fixe sur des tubes (ou autres

structures) de 13 mm à 55 mm

d’épaisseur. Il est muni d’une fixation

hexagonale de 16 mm (5/8”) corre-

spondant au système de fixation des

éclairages ainsi qu’ aux accessoires

MANFROTTO, tel que les spigots,

‘stud’ adapteurs, les bras d’extension

et autres systèmes de fixation.

Le Super Clamp est injecté sous

pression, son poids est de 0,41 kg et

peut supporter en toute sécurité une

charge de 15 kg.

MODE

D’EMPLOI

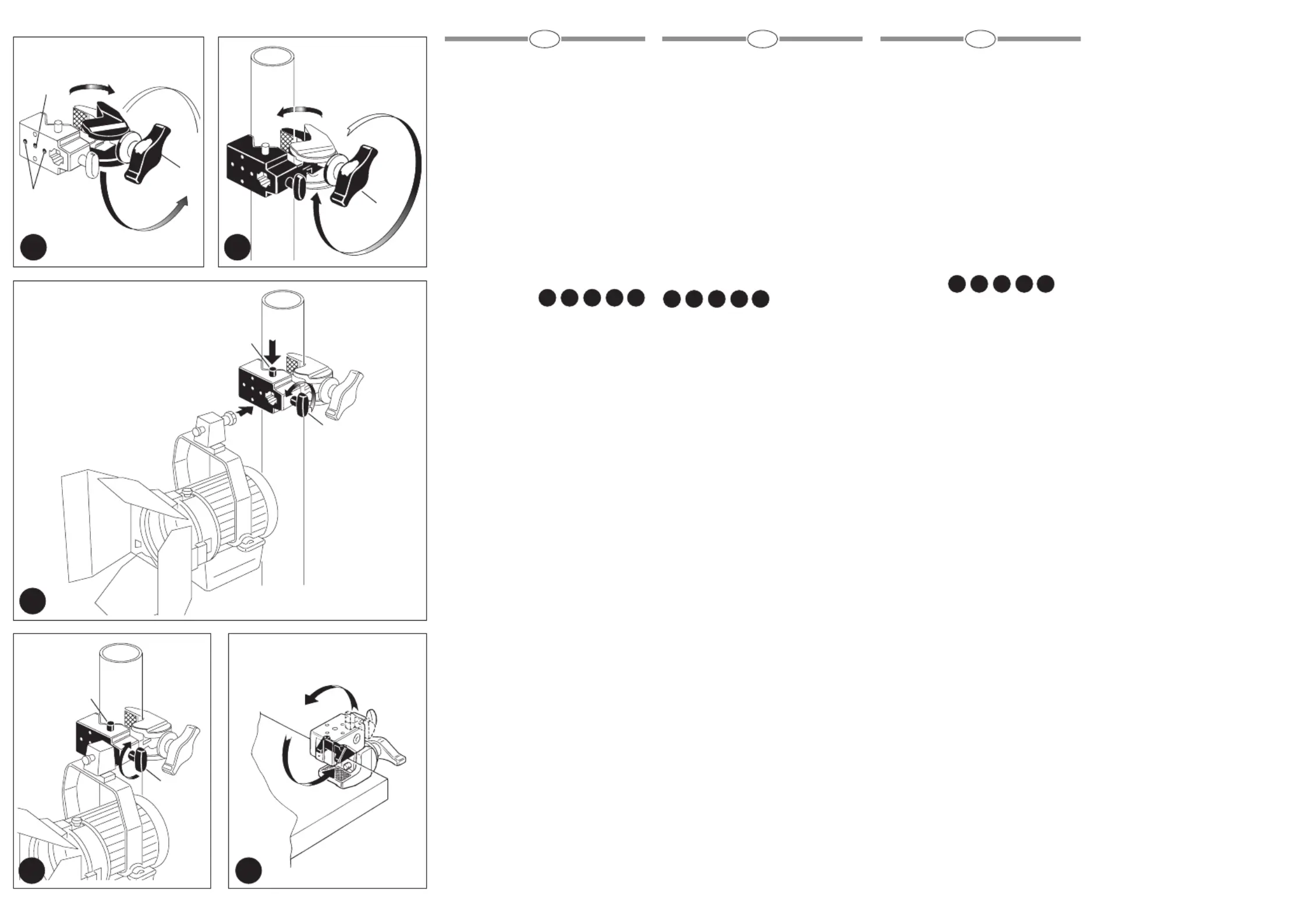

1. Ouvrez la mâchoire du clamp en

tournant la poignée “A” dans le

sens inverse des aiguilles d’une

montre jusqu’à ce qu’il puisse se

prendre sur le tube ou autre sup-

port.

2. Réglez l’orientation du clamp, et

resserrez sa mâchoire en tournant

la poignée “A” dans le sens des

aiguilles d’une montre de telle

façon qu’il agrippe fermement le

support, barre, tube ou panneau.

3. Avant de fixer la torche d’éclair-

age ou l’accessoire type 16mm

(5/8”) spigot/stud, assurez vous

que le bouton “C” soit suffisament

desserré pour permettre d’inserrer

dans la fixation hexagonale le spi-

got/stud. Appuyez sur le bouton/

ressort, cette seconde sécurité “B”

est située sur le coté de la mâchoi-

re du clamp. Vous pouvez alors

enfoncer complètement le spigot/

stud hexagonal de votre torche ou

accessoire.

4. Pour assurer et bloquer l’attache

de la torche ou accessoire, serrez

le bouton, “C” à fond.

5. Pour démonter, procédèz dans le

sens inverse.

El Super Clamp es una pinza de

sujeción muy versatil que se puede

engancher en tubos, planchas u

otros elementos soporte de 13 mm

hasta 55 mm. Su zócalo hexagonal

16 mm (5/8”) permite sujetar focos

con espiga o con gran número de

accesorios MANFROTTO, brazos y

espígas.

El Super Clamp pesa 0,41 kg

pudiendo resistir pesos hasta 15 kg

con toda seguridad.

INSTRUCCIONES

1. Gire la palanca “A” en contra del

sentido del reloj hasta que la

envergadura de la pinza sea tan

grande que abarque el tubo o

planche en cuestión.

2. Oriente el Super Clamp optima-

mente y gire la palanca “A” en

sentido de las manecillas del reloj

hasta que la pinza esté firmemen-

te agarrada.

3. Si quiere introducir una espiga o

accessorio en la pinza, asegú-

rese que el tornillo de bloqueo

“C” haya sido sacado lo suficien-

te para que la espiga entre en el

zócalo. Presione despues el pul-

sador de seguridad “B” en el lado

del Super Clamp e introduzca

al mismo tiempo la espiga en el

zócalo hexagonal. Al soltar el pul-

sador de seguridad, el accesorio

ya no se debe caer del zócalo.

4. Para posicionar la espiga o el

accesorio, gire el tornillo de blo-

queo “C” en sentido de las mane-

cillas del raloj hasta que la pieza

colocada p1-ya no se deje mover.

5. Para quitar una espiga o accesorio

proceda simplemente en el orden

inverso descrito anteriormente.

INSTRUCTIONS

C1575B

12345

12345

FE
