Cod. 1039260 - 06/14 Copyright © 2014 Manfrotto Bassano Italy

160 cm2 kg7 kg

63”4.4 lbs15 lbs

INSTRUCTIONS

MT190X3

INTRODUCCIÓN

Diseñado para el aficionado avanzado y el

fotógrafo profesional, este es un trípode ex

-

tremadamente versátil, ideal para cámaras

pequeñas o de medio formato, digital o tipo

convencional.

CARACTERÍSTICAS CLAVE:

• Columna central deslizante única que puede

funcionar tanto en vertical como en el plano

horizontal.

• Cada pata puede ser configurada indepen

-

dientemente en 4 ángulos.

• Nivel de burbuja.

• Dos cubiertas térmicas de caucho para las

patas

• Conector Easy-Link para fácil inserción de

brazos

• Palancas de desbloqueo rápido que pueden

abrirse simultáneamente

• Gancho para colgar un contrapeso o una

correa

CONFIGURACIÓN

Y

Abrir las 3 patas del trípode.

Para ajustar la altura del trípode, cada pata

tiene extensions telescópicas que pueden libe

-

rarse abriendo la pinza “A” sobre el collar de

bloqueo “B”.

Sujete las palancas con toda la palma de la

mano. Desbloquéelas todas a la vez.

TENGA CUIDADO de no lastimarse los

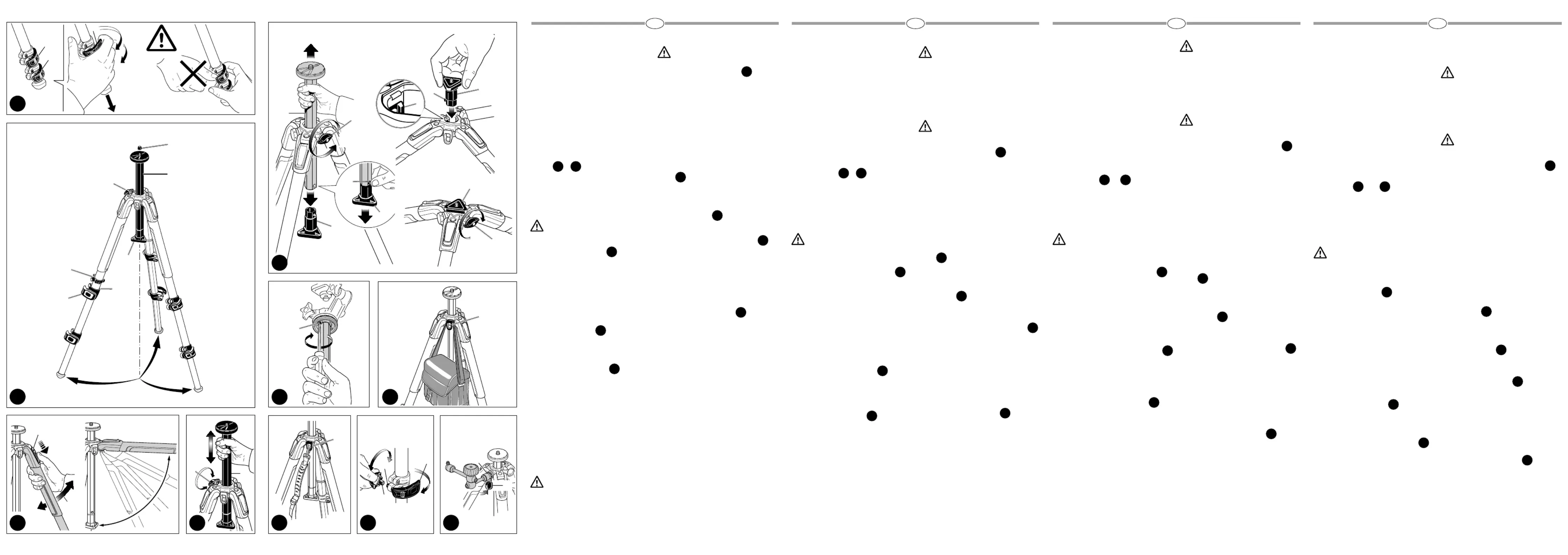

dedos al abrir la palanca (fig. 1A).

Cuando se consiga la altura requerida, cierre la

pinza de bloqueo “A”.

AJUSTE DEL ÁNGULO DE LA PATA

Cada pata se puede configurar en 4 ángulos

de apertura.

Para cambiar e lángulo de una pata, junte la

pata hacia el centro de la columna ligeramente

y presione hacia abajo el botón de bloqueo “C”

en la parte superior de la pata. Mientras man

-

tiene el botón hacia abajo, seleccione el nuevo

ángulo de la pata y luego libere el botón “C”

para bloquear en posición. El ángulo de cada

pata puede ser ajustado independientemente

de las otras dos patas. La última posición per

-

mite alcanzar el nivel del suelo.

AJUSTE DE LA ALTURA

DE LA COLUMNA CENTRAL

Para liberar la columna central “D”, desblo

-

quee el pomo “E” y ajuste la altura de la colum-

na como se desee. Apriete el pomo “E” para

bloquear la columna en posición.

PLACA DE SUJECIÓN PARA RÓTULAS

La placa de sujeción para rótulas "F" permite

tomas en ángulos muy bajos sin necesidad de

invertir la columna central.

-oprima el botón "Q" y extraiga la placa de su

-

jeción para rótulas "F"

-libere la palanca "E"

-retire la columna "D"

-monte la placa de sujeción para rótulas "F"

en el trípode oprimiéndola dentro del agujero

central de la parte superior del trípode hasta

que haga clic. Asegúrese que el botón "S"

quede alineado con la parte "V"

-bloquee la placa de sujeción para rótulas "F"

en posición apretando la palanca "E"

Ahora puede Ud. montar la rótula en la placa

para sujeción de rótulas "F".

Para evitar que la placa "F" con rótula y

cámara pueda caerse accidentalmente

del trípode dañando la cámara, es crucial que

la palanca de bloqueo "E" permanezca firme-

mente apretada todo el tiempo.

Antes de desensamblar, primero quite la rótula

de la placa para sujeción de rótulas "F" y luego

quite la placa para sujeción de rótulas "F" del

trípode aflojando la palanca "E".

Nunca use la placa para sujeción de ró-

tulas "F" en la posición de abajo como

se muestra en fig. 1.

MONTANDO Y QUITANDO UNA RÓTULA

Quite el tapón “Z” (fig.1)

Monte la rótula en la placa situada en la parte

superior de la columna central utilizando el tor

-

nillo 3/8” (atornillando en sentido de las agujas

del reloj). Enseguida, suba la columna central

y con un desarmador pequeño, apriete el tor

-

nillo “M” contra la base de la rótula teniendo

cuidado de no forzar. Esta característica única

funciona especialmente bien con las rótulas

Manfrotto debido a la base especialmente di

-

señada para evitar que la rótula se desatornille

accidentalmente.

Para quitar la rótula, afloje el tornillo “M” y

desatornille la rótula de la columna (en senti

-

do contrario a las agujas del reloj). Enseguida

suba la columna central y con un desarmador

pequeño, apriete el tornillo “M” contra la base

de la rótula teniendo cuidado de no forzar.

NOTA

Para uso en exteriores, especialmente en con

-

diciones de viento, es posible estabilizar el

trípode: cuelgue un contrapeso (no proporcio

-

nado) del anillo “L”.

TRANSPORTE

El trípode tiene un gancho “L”, para una correa

de transporte opcional.

AJUSTE DE LA TENSIÓN

DEL BLOQUEO DE LA PATA

Si las extensions telescópicas de las patas se

deslizan incluso después de haber cerrado la

pinza de bloqueo “A”, será necesario ajustar la

tension de bloqueo. Para hacer esto:

-libere la pinza de bloqueo “A”

-gire el tornillo “P” en el sentido de las

agujas del reloj usando la llave especial

“N” proporcionada en una de las patas del

trípode.

Normalmente un tercio de vuelta sera sufi

-

ciente para conseguir la tensión de bloqueo

correcta.

MONTAJE DE ACCESORIOS

Quite el tapón “K”

El trípode tiene un agujero roscado de 3/8” “X”

(fig. 9) que se puede usar para montar acce

-

sorios, tales como los brazos Manfrotto para

soporte de luces, monitor etc).

MANTENIMIENTO

Para reemplazar el collar de bloqueo “B” (fig.

1), por favor usa una llave TORX número 25 (no

proporcionada con el producto).

1A1B

2

3

4

5

6

7

8

9

1A1B

2

3

4

5

6

7

8

9

1A1B

2

3

4

5

6

7

8

9

아마추어급의 사진을 취미로 찍는 사람 또는 전

문 포토그래퍼를 위해 디자인된 제품으로, 매우

다양하게 활용이 가능하며, 작거나 중형 크기의

디지털또는 일안반사식 카메라에 사용하기 적

합합니다.

주요기능:

• 특유의 슬라이딩 센터컬럼으로 가로 또는

세로 축 사용 가능

• 각각의 다리가 4가지의 다른 각도로 조절

가능

• 기포 수준기

• 2개의 고무 레그 워머

• 암을 넣을 수 있는 이지 링크 소켓

• 모든 레버를 동시에 쉽게 열 수 있게 하는 퀵

파워 락 레버

• 평행추와 스트랩을 걸 수 있는 고리

트라이포드의 다리를 모두 펼칩니다.

트라이포드의 높이를 조절하려면, 각 다리마다

가지고 있는 추가 연장 부분을 관절 “B”위의 레

버 “A”를 돌려 늘려주면 됩니다.

레버를 손바닥 전체에 감싸 쥔 후, 동시에 모든

락킹 레버를 풀어줍니다.

주의사항: 레버를 열때 손가락이 끼이지

않도록 유의 하십시오 (fig. 1A 참고)

원하는 높이 다다르면, 레버 “A” 고정합니다.

각가의 다리는 4개의 다른 각도로 펼칠 수 있

습니다.

다리 한개의 각도 조절을 하려면, 우선 센터컬

럼 방향으로 약간 밀어준 다음 다리 위의 잠금

버튼 “C”를 밑으로 내립니다. 버튼을 밑으로 누

르는 상태에서, 원하는 새로운 다리 각도를 정

한 뒤 버튼“C”를 풀어주어 고정합니다. 나머지

다리 2개 또한 원하는 각도로 개별적인 조절이

가능합니다. 가장 마지막 각도는 바닥과 동일

한 높이입니다.

센터컬럼 “D”를 풀어주기 위해서는, 버튼 “E”

를 열고 원하는 컬럼의 높이로 조정합니다. 버

튼“E”를 다시 조여 원하는 높이에 맞도록 고정

합니다.

헤드 연결 플레이트“F”는 센터컬럼을 뒤집지

않고서도 매우 낮은 각도에서의 촬영이 가능

하게 합니다

-버튼 “Q”를 누르고 헤드 연결 플레이트 “F”를

잡아 당깁니다.

-레버 “E”를 풀어줍니다

-컬럼 “D”를 제거합니다

-헤드 연결 플레이트를 “F” 트라이포드의 상단

숄더 구멍에 놓고 클릭 소리가 날때까지 눌러

버튼 "S"와 "V"가 나란히 위치하도록 합니다

-레버 "E"를 조여 헤드 연결 플레이트 “F”의 위

치를 고정시킵니다.

이제 헤드 연결 플레이트 “F”에 헤드를 장착하

면 됩니다.

미연의 사고로 인해플레이트 “F”의 헤드

와 카메라가 트라이포드로부터 떨어져 카

메라가 손상되는것을 막기 위해서는 락킹

레버 "E"를 항상 단단하게 고정시키는것

이 중요합니다.

분리 시, 헤드 연결 플레이트에서 헤드를 먼저

분리한 이후 레버 "E"를 풀어 헤드 연결 플레이

트를 숄더에서 떼어냅니다.

fig. 1처럼 헤드 연결 플레이트 "F"를 하단

포지션에서 절대 사용하지 마십시오

캡 “Z”를 분리합니다 (fig.1)

카메라 헤드를 센터컬럼 위의 플레이트에 장착

하기 위해서는 3/8” 나사를 이용합니다 (헤드

를 시계방향으로 돌립니다). 이후 센터컬럼을

위로 올리고 작은 드라이버로 나사 “M”을 헤드

밑에서 위로 조여 주며 이때 무리한힘을 사용

하지 않도록 합니다. 이 기능은 맨프로토헤드

의 특별히 디자인 된 베이스와 잘 호환이 되며,

헤드 고정이 불안정 할 경우의 사고를 미연에 방

지하기위해 추가된 기능입니다.

헤드를 분리하기 위해서는 나서”M”을 느슨히

한후시계 반대방향으로 헤드를 돌려 풀어줍

니다.

야외 사용시, 특히 바람이 부는 환경에서도 트

라이포드의 지지성을 높여 줄 수 있습니다: 평

행추를 고리 “L”의 윗부분에 걸어주면 됩니다.

트라이포드의 고리 “L”를 이용하여 이동시 스트

랩을 걸 수 있습니다.

만일 추가 다리 연장 부분이 락킹 레버 “A”를 조

인 이후에도 여전히 잠금이 풀린다면, 잠금 마찰

강도를 조정해야 합니다. 이를 위해서는:

-잠금 레버 “A” 열어줍니다.

-함께 제공된 키 “N”을 이용하여 나사 “P”를 시

계방향으로 돌려줍니다.

보통3분의 1정도 돌려주면 필요한만큼의 마

찰 강도로 올리는데 충분합니다.

캡 “K”를 분리합니다.

트라이포드는 3/8” 암나사 “X” (fig. 9) 를 가

지고 있으며 조명, 이를 이용하여 모니터 등을

연결 할 수 있는 맨프로토 Arm을 장착 할 수

있습니다.

락 킹칼라 “B” (그림. 1)를 교체하려면 TORX

키 넘버 25를 사용하십시오. (제품에는 포함되

어 있지 않습니다.)

1A1B

2

3

4

5

6

7

8

9

ВСТУПЛЕНИЕ

Разработанный для продвинутых любителей и

профессиональных фотографов, чрезвычайно

универсальный штатив идеально подходит для

цифровых и традиционных камер небольшого и

среднего форматов.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

•Уникальная подвижная центральная колонна,

которая может использоваться в вертикальной

или горизонтальной плоскостях.

•Каждая ножка может быть независимо уста-

новлена под 4 различными углами.

•Пузырьковый уровень

•Два резиновых утеплителя ножек

•Разъем быстрого соединения для подсоедине-

ния рукояток.

•Рычаги Quick Power Lock, позволяющие легко и

одновременно открывать все рычаги.

•Крючок для подвешивания противовеса и кре-

пления ремня.

УСТАНОВКАи

Откройте 3 ножки штатива.

Для регулировки высоты штатива каждая ножка

имеет систему телескопического удлинения, для

удлинения необходимо повернуть рычаг “A” на

фиксирующем хомуте “B”.

Возьмите рычага всей ладонью руки. Одновре-

менно отоприте все фиксирующие рычаги.

БУДЬТЕ АККУРАТНЫ, чтобы не прищемить

палец при открытии рычага (см. рис. 1A)

После достижения необходимой высоты, зафик-

сируйте “A”.

РЕГУЛИРОВКА УГЛА НОЖЕК

Каждая ножка может быть установлена под 4

различными углами. Для изменения угла ножки,

слегка закройте её в направлении центральной

колонны и потяните вниз фиксирующую рукоятку

“C”, расположенную в верхней части ножки.

Удерживая нижнюю часть, выберите новый угол

ножки и отпустите рукоятку “C” для фиксации

положения. Угол каждой ножки может регули-

роваться независимо от положения двух других

ножек. Последнее положение позволяет достичь

уровня земли.

РЕГУЛИРОВКА

ВЫСОТЫ ЦЕНТРАЛЬНОЙ КОЛОННЫ

Для того чтобы освободить центральную колонну

“D”, отоприте рукоятку “E” и установите колонну

на необходимую высоту. Затяните рукоятку “E” для

фиксации колонны в нужном положении.

ПЛОЩАДКА ДЛЯ

ПРИСОЕДИНЕНИЯ ГОЛОВКИ

Площадка для присоединения головки “F” позво-

ляет снимать с очень низких углов без необходи-

мости переворачивать центральную колонну.

-нажмите на кнопку “Q” и вытяните площадку для

присоединения головки “F”

-разблокируйте рычаг “E”

-снимите колонну “D”

-установите площадку для присоединения голов-

ки “F” на штатив, вставляя её с усилием в верхнее

отверстие плеча до щелчка, следя за тем, чтобы

кнопка “S” была выравнена с деталью “V”

-зафиксируйте на месте площадку для присоеди-

нения головки “F”, затянув рычаг “E”

Теперь вы можете установить штативную головку

на площадку “F”.

Во избежание случайного падения пло-

щадки “F” с головкой и камерой и повреж-

дения камеры крайне важно, чтобы фикси-

рующий рычаг “E” был постоянно туго

затянут.

Перед разборкой сначала снимите головку с пло-

щадки, а затем снимайте с плеча головку для пло-

щадки, отпустив рычаг “E”.

Никогда не используйте площадку для при-

соединения головки “F” в нижнем положе-

нии так, как показано на рис. 1.

МОНТАЖ И СНЯТИЕ ГОЛОВКИ КАМЕРЫ

Снимите крышку “Z” (рис. 1)

Установите головку камеры на площадку, рас-

положенную на верхней части центральной

колонны при помощи монтажного винта 3/8” (за-

винчивайте площадку по часовой стрелке). Затем

поднимите центральную колонну и с помощью

маленькой отвертки закрутите винт “M” в основа-

нии головки, но не перетяните его. Эта уникаль-

ная характеристика особенно хорошо работает с

головками

Manfrotto, благодаря специально разработан-

ному основанию, которое не допускает возмож-

ность случайного развинчивания. Для того чтобы

снять головку, расслабьте винт “M” и отвинтите

головку с центральной колонны против часовой

стрелки.

ВНИМАНИЕ

При использовании штатива вне помещений,

особенно при сильном ветре, можно стабилизи-

ровать штатив: установите противовес (не входит

в комплект) сверху крючка “L”

ПЕРЕВОЗКА

У штатива есть крючок “L” для транспортировоч-

ного ремня (опция).

РЕГУЛИРОВКА НАПРЯЖЕНИЯ НОЖЕК

Если ножки с телескопическим удлинением сме-

щаются даже после фиксации рычага “A”, необхо-

димо отрегулировать напряжение фиксации. Для

того чтобы это сделать:

-отпустите рычаг “A”

-поверните винт “P” по часовой стрелке при по-

мощи специального ключа “N” , расположенного

на одной из ножек штатива.

Как правило, достаточно одной трети поворота

для достижения правильного напряжения фик-

сации.

КРЕПЛЕНИЕ АКСЕССУАРОВ

Снимите крышку “K”

Штатив оснащен одной внутренней резьбой 3/8”

“X” (рис. 9) , которую можно использовать для

крепления аксессуаров, например, рукояток

Manfrotto, на которые, в свою очередь, можно

устанавливать осветительное оборудование, мо-

ниторы и т.д.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для замены фиксирующего хомута "В" (рис. 1) вос-

пользуйтесь торцевым ключом 25 (в комплект не

входит).

1A1B

2

3

4

5

6

7

8

9

Produktspecifikationer
