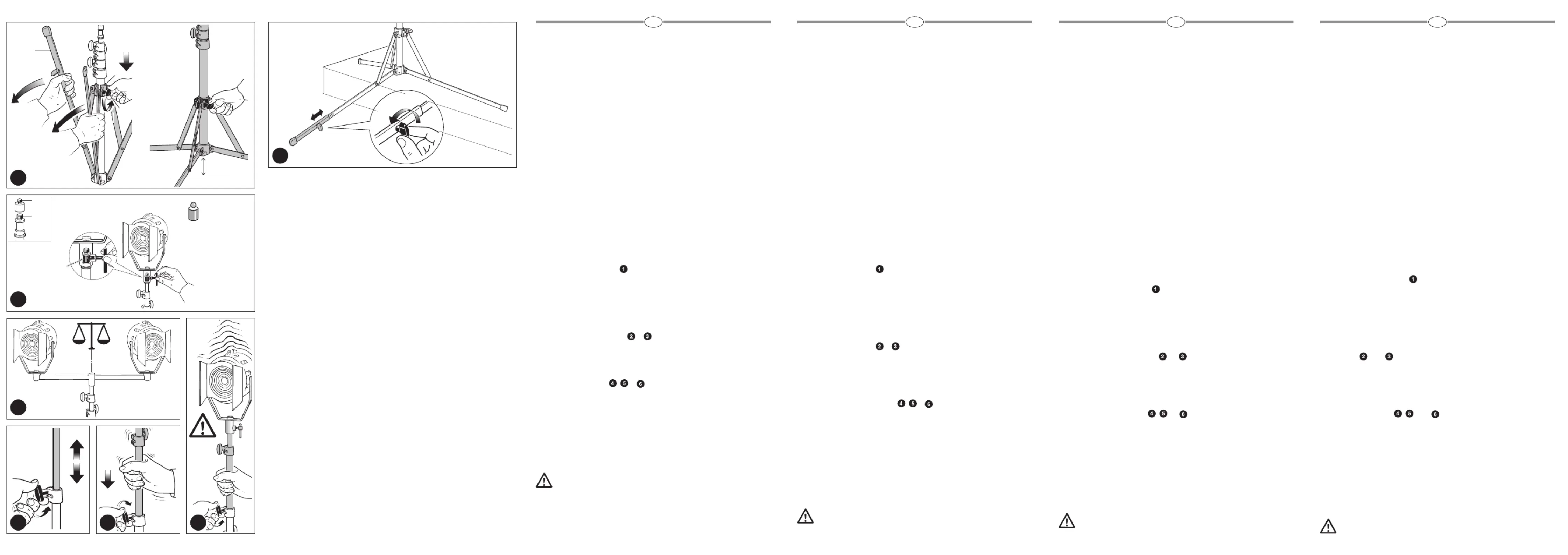

INSTRUCTIONS

5002BL

1.97 m

6.46ft

52 cm

20.4”

4 kg

8.8 lbs

INTRODUCCIÓN

El Manfrotto “Soporte Nano Plus Stand con pata niveladora” es un versátil pie

de estudio para uso en localización o en estudio; gracias a sus características,

proporciona nuevas posibilidades al fotógrafo, a la vez que hace su trabajo más fácil.

Diseñado para soportar una carga máxima de hasta 4 Kg, este pie de estudio es

ligero y compacto, para garantizar la máxima portabilidad. Usado en combinación

con la rótula Manfrotto “Snap Tilthead”, representa una solución perfecta para

soporte de unidades de 󰘱ash en diferentes aplicaciones.

BENEFICIOS DEL PRODUCTO

• Ligero y compacto, y a la vez muy estable

• Montaje rápido

CARACTERÍSTICAS TÉCNICAS

• Collares de extensión de columna en aluminio

• Carga máxima: 4 kg

• Montura superior: espiga 16 mm (5/8”) macho con rosca 3/8” o 1/4”

• Altura máxima: 197 cm

• Altura máxima cerrado: 52 cm

MONTAJE

Los pies de estudio para iluminación se deben montar siempre en terreno 󰘰rme,

capaz de soportar el peso de tanto el soporte como de la carga. El suelo debe ser

plano; en caso de que no lo fuera, use la pata niveladora para realinear la columna

en el eje vertical (󰘰g. 7).

CÓMO ABRIR LA BASE

Desbloquee el control “A”, pulse hacia abajo la estructura superior “B” y despliegue

las patas “C” hacia fuera. Para lograr la máxima estabilidad, sitúe la estructura

superior hacia la derecha sobre la indicación “Max stability” (estabilidad máxima),

que podrá encontrar grabada en la columna. Bloquee las patas y la base apretando

el control “A”. La columna central nunca debe tocas el suelo, p1-ya que la estabilidad

del pie de estudio quedaría sensiblemente afectada.

INSTRUCCIONES DE MANEJO &

Nunca supere la carga máxima (ver la sección “Características técnicas”).

CARGA: Ver 󰘰g. 2 y 3 para instrucciones de carga.

Al usar una barra en T, las cargas deben estar equilibradas (󰘰g. 3).

AJUSTE DE ALTURA , &

El pie de estudio tiene una columna central telescópica para ajuste de altura.

Los controles de bloqueo (󰘰g. 4) se usan para asegurar las secciones en su lugar.

Asegúrese de que casa sección de la columna esté fuertemente bloqueada aplicando

presión, antes de poner peso en el soporte. Dicha comprobación debería ser realizada

regularmente (󰘰g. 5). Para su propia seguridad, al bajar la sección telescópica de la

columna, sujete 󰘰rmemente la carga (󰘰g. 6) sosteniendo la sección con una mano,

mientras desbloquea el control. Se recomienda no mover los pies de estudio con

las columnas desplegadas y la carga montada.

Antes de empezar a utilizar el pie de estudio Manfrotto Nano Plus Stand,

lea cuidadosamente el documento “Instrucciones y advertencias generales”,

que encontrará anexo.

始めに

マンフロット　ナノプラススタンドはスタンド脚1本が伸縮し、様々なロケーシ

ョンでの使用が容易になりました。

スタンドの耐荷重は4kgで、コンパクトで軽量な持ち運びに便利なスタンドです。

ストロボ撮影には、スナップティルトヘッドとの組み合わせもおすすめです。

製品の特長

• 軽量、コンパクトと安定性を両立

• 簡単セットアップ

製品スペック

• アルミ製スタンド

• 耐荷重：4kg

• 16mm (5/8インチ)オス型アダプター付き、外ネジ3/8インチ付き、

（1/4インチ）のネジ

• 全伸高：197 cm

• 格納高：52 cm

セットアップ

ライトスタンドは、スタンドの重さと荷重に耐えられる平らで安定した場所で

使用して下さい。平らな場所が適していますが、(󰘰g.7)の様に脚を調節すれば不

整地でも使用できます。

スタンドの開閉

ノブ“A”を緩め、“B”を押し下げ、”C”を広げて下さい。

スタンドが最も安定する脚位置には“Max stability”の記載があります。

ノブ“A”を締めて、脚を固定させてください。

スタンド中央の柱が、地面に付かないように設置して下さい。

使い方 &

機材の載せ方: 󰘰g.2と3の様に載せて下さい。

T字バーを利用する時は、荷重のバランスを取るようにして下さい。（󰘰g.3）

高さ調節 , &

伸縮式の中央柱を伸ばして高さを調節して下さい。ノブ（fig.4）を緩めて伸ば

してください。

スタンドの上に物を取り付ける前に各ノブがしっかりと締めてあることを確認し

て下さい。(󰘰g.5)の様な定期的な確認が必要です。

取り外し時やスタンドを縮める場合は十分気を付けて下さい。(󰘰g.6)の様に載せ

たものを支えながら、ノブを緩めて、下すようにして下さい。

スタンドを伸ばしたままや、上に物を載せたまま動かす場合は注意して下さい。

ナノプラススタンドを使用するまえに、同梱されている使用上の注意をお

読みください。

介绍

曼富图“Nano Plus带调平脚管灯架”是一款适用于外景和工作室拍摄的多功能灯架；

其功能性为摄影师创造了新的可能，同时让他们的工作变得更加轻松。

该灯架轻便紧凑，最大安全承重可达4 Kg，同时又保证了最大的便携性。

该款灯架可与曼富图“Snap Tilthead卡扣式俯仰云台”搭配应用于不同场景中，是闪

光灯的完美支撑方案。

产品优势

• 轻便紧凑，稳定牢固

• 快速设置

技术特点

• 中轴延伸环采用压模铸铝制成

• 最大安全承重：4kg

• 顶部附件：16 mm （5/8” ）顶部外螺纹螺柱，带3/8”或1/4”螺纹接头

• 最大高度：197 cm

• 最大收纳高度：52 cm

设置

请务必将灯架放置于能够承受灯架和负载重量的坚实且平坦的地面上；如果地面崎

岖不平，则请使用调平脚管重新调整垂直轴的中轴（图7）。

如何打开底座

打开旋钮“A”，将上部铸件“B”向下按并将脚管“C”向外展开。

为了达到最大的稳定性，请将上部铸件与位于中轴上的“最大稳定性（Max stability）”

指示标对齐。拧紧旋钮“A”，锁定脚管和底座。中轴不得接触地面，否则将会影响

灯架的稳定性。

操作说明 &

请勿超过最大安全承重（参见“技术特点”部分）。

负载：参见图2和图3的负载说明。

当您使用T形杆时，应平衡负载（图3）。

高度调整 , &

灯架设有一个用于调节高度的伸缩式中轴。

锁定旋钮（图4）用于将立管固定到位。

在对灯架进行负载之前，请确保通过施加压力将中轴的每根立管紧紧锁定。请定期

对立管进行检查（图5）。

在收缩中轴的每个伸缩节时，为了您自身的安全，请用一只手握住相关伸缩节，同

时松开旋钮，以牢固支撑负载（图6）。

当灯架处于中轴升高和负载状态时，请勿移动灯架。

在开始使用曼富图 Nano Plus灯架之前，请仔细阅读附件中的“一般说明和警

告”文件。

소개

Manfrotto "Nano Plus Standing Leveling Leg"는 스튜디오와 야외 촬영에서 사용할

수 있는 다용도로 활용이 가능한 스탠드입니다. 이 스탠드의 다양한 기능을 활용하여

여러 가지 새로운 방법으로 더 쉬운 작업을 진행할 수 있습니다.

가볍고 컴팩트한 디자인으로 뛰어난 휴대성을 보장하며, 최대 4Kg의 하중을 견딜

수 있도록 설계되었습니다.

Manfrotto "Snap Tilthead"와 함께 사용하면 다양한 방법으로 플래시 건을 지지할

수 있는 완벽한 솔루션입니다.

장점

• 가볍고 컴팩트한 동시에 매우 안정적입니다

• 빠른 설치가 가능합니다

특징

• 가압 다이 캐스팅 알루미늄 컬럼

• 최대 적재 하중: 4 kg

• 상단 부착 나사: 3/8 "또는 1/4"나사가있는 16 mm (5/8 ") 수나사 상부 스터드

• 최대 높이 : 197 cm

• 접었을 때 높이 : 52 cm

설치

조명 스탠드는 항상 스탠드와 장비 무게를 지탱할 수 있는 단단한 지면에 설치 되어야

합니다. 평지 사용을 권장하나, 그렇지 않은 경우에는 수평 조절 다리를 사용하여

세로축의 컬럼의 중심을 잡아주십시오. (그림 7).

베이스 열기

노브 "A"의 잠금을 해제하고 상단 캐스팅 "B"를 아래로 누르고 다리 "C"를 밖으로

펼칩니다.

안전한 사용을 위하여, 상단 캐스팅을 컬럼에 표시된 "Max stability"에 위치하십시오.

손잡이 "A"를 조여 다리와 베이스를 잠급니다.

스탠드의 안정된 운용을 위하여 센터 컬럼이 바닥에 닿지 않도록 주의하시기 바랍니다.

사용 설명서 &

최대 지지하중을 초과하여 적재하지 마십시오 ( " 특징" 참조).

적재 : 그림 2, 3 을 참고하십시오.

T 바를 사용할 때에는 하중이 균형을 이루어야 합니다 (그림 3).

높이 조절 , &

스탠드의 센터 컬럼을 이용하여 높이를 조절할 수 있습니다.

잠금 손잡이 (그림 4)를 사용하여 컬럼을 고정시킬 수 있습니다.

스탠드에 장비를 장착하기 전에 컬럼에 압력을 가하여 단단히 고정되어 있는지

확인하십시오. 정기적인 점검을 실행해 주시기 바랍니다. (그림 5)

안전을 위하여, 스탠드 높이를 조절할 때에는 해당 섹션을 한 손으로 잡고 노브를

잠금 해제하여 로드를 견고하게 지지한 후 컬럼을 조절해주시기 바랍니다 (그림 6).

센터 컬럼이 펼쳐진 상태 또는 장비가 장착된 상태에서 스탠드를 이동하지 않도록

주의해주시기 바랍니다.

Manfrotto Nano Plus 스탠드를 사용하기 전에 첨부 된 "일반 지침 및 경고"

문서를 숙지하시기 바랍니다.

ВВЕДЕНИЕ

Стойка Manfrotto Nano Plus с выравнивающей ногой - это универсальная стойка для

работы на локациях и в студии. Благодаря своему устройству, она дает фотографам

новые возможности, облегчая их работу. Эта стойка рассчитана на рабочую нагрузку

до 4 кг, она легкая и компактная, что гарантирует максимальную мобильность. При

использовании в комплекте с креплением для вспышек Manfrotto Snap Tilthead эта

стойка будет отличным решением для установки накамерных вспышек.

ПРЕИМУЩЕСТВА

• Легкая и компактная, но при этом очень устойчивая

• Быстрая установка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Хомуты выдвижных секций изготовлены из литого под давлением алюминия

• Максимально допустимая нагрузка: 4 кг

• Верхнее крепление: штифт адаптер 16 мм (5/8 ”) с внешней резьбой 3/8” или 1/4 ”

• Максимальная высота: 197 см

• Максимальная высота в сложенном состоянии: 52 см

УСТАНОВКА

Стойку необходимо устанавливать только на ровной поверхности, которая способна

выдержать вес стойки вместе с оборудованием. Если поверхность не ровная

необходимо использовать выравнивающую ногу чтобы отрегулировать положение

стойки. (рис. 7)

КАК ОТКРЫТЬ ОСНОВАНИЕ

Разблокируйте фиксатор «A», нажмите на верхний хомут «B» вниз и разведите

ножки «C» наружу.Чтобы добиться максимальной устойчивости, поместите верхний

хомут на отметку “Max stabil-ity” (Максимальная стабильность), которую вы найдете

на колонне. Зафиксируйте ножки и основание, затянув фиксатор «А».

Центральная колонна никогда не должна касаться земли, так как это отрицательно

влияет на устойчивость стойки.

ЭКСПЛУАТАЦИЯ &

Никогда не превышайте максимально допустимую нагрузку (см. Раздел «Технические

характеристики»).

НАГРУЗКА: инструкция по установке оборудования на стойку см. рис. 2 и 3.

При использовании Т-образной перекладины нагрузка должна быть сбалансирована

(рис. 3).

РЕГУЛИРОВКА ВЫСОТЫ , &

Стойка оснащена телескопической центральной колонной для регулировки высоты.

Фиксаторы (рис. 4) используются для надежной фиксации выдвигаемых секций в

нужном положении. Удостоверьтесь, что каждая выдвижная секция колонны прочно

заблокирована, надавив на нее, до того как устанавливать оборудование на стойку. Это

должно проверяться регулярно (рис. 5). Для вашей собственной безопасности, когда

вы будете опускать каждую телескопическую секцию колонны, прочно поддерживайте

установленный на стойку прибор (рис.6), одной рукой держа соответствующую

секцию, и одновременно разблокируйте фиксатор. Не рекомендуется перемещать

стойки с поднятыми колоннами и установленным грузом.

Перед тем как начать работу со стойкой Manfrotto Nano Plus Stand внимательно

прочитайте Инструкция по эксплуатации и технике безопасности.

Produktspecifikationer

Varumärke:	Manfrotto
Kategori:	Stativ
Modell:	Nano Plus Stand 5002BL
Vikt:	1350 g
Höjd (min):	520 mm
Material:	Gjuten aluminium
Montage:	1/4", 3/8"
Antal bensektioner:	5
Maxvikt:	4 kg
Produktens färg:	Svart
Antal ben:	3 ben
Höjd (max.):	1970 mm
Ändamål:	Belysningssystem
Vikta längd:	520 mm
