LCD WALL MOUNT

INSTALL GUIDE

MODEL 422840

DEUTSCH LCD - Wandhalterung

x 2

x 4

• Before assembly, check that the package contains the

components shown here.

•

During assembly, disconnect any cords or cables that could

interfere with the placement of the components. Make

sure that all screws are tightened to prevent damage to

the monitor or nearby items.

• After assembly, periodically check the ﬁttings to ensure no

slippage or loosening has occurred that could result in

monitor damage.

For speciﬁcations, go to manhattan-products.com.

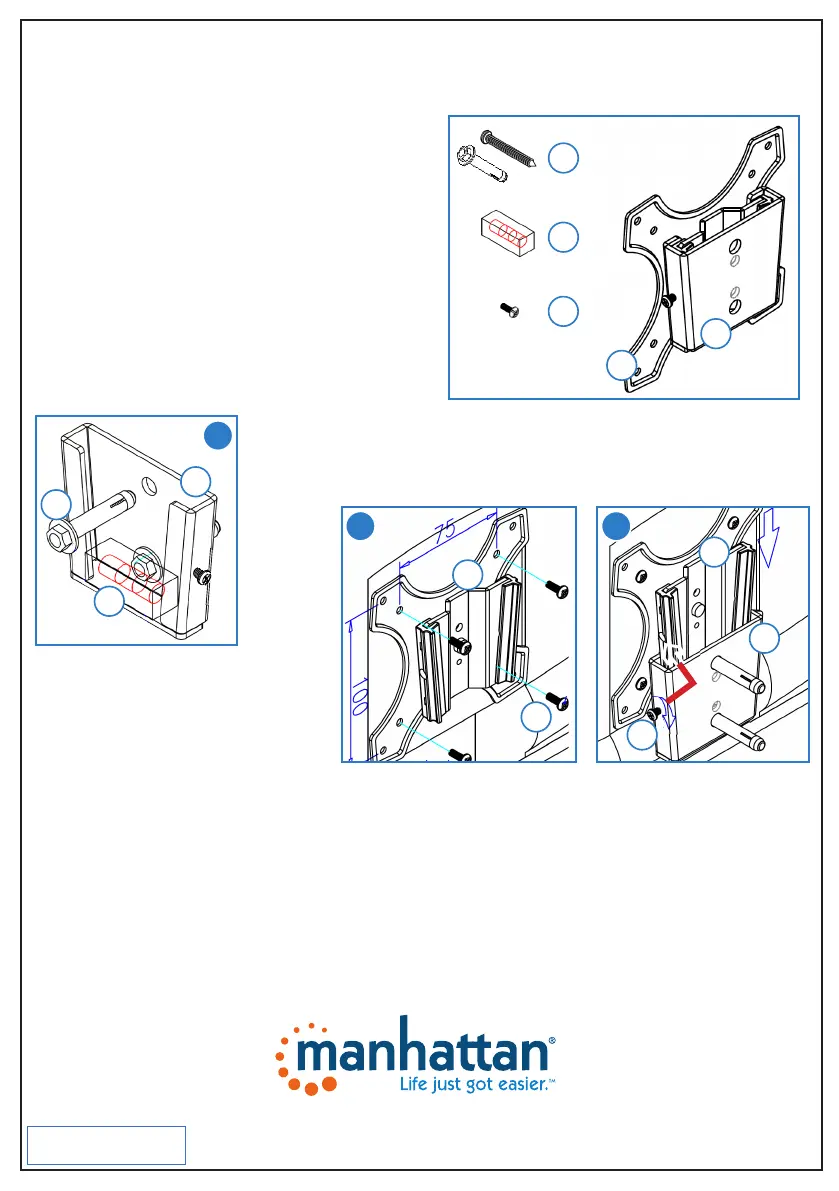

1 Using the mini-level (B) as shown, position the wall bracket (D) against the

vertical mounting surface and mark the positions of the two bracket holes. Punch

or drill starter holes, if needed, then use either the 2 bracket-mounting anchors or

screws (A) to secure the bracket to the vertical surface.

2 Align the holes and use the 4 mounting

screws (C) to attach the wall mount (E)

to the monitor.

3 Slide the wall mount into the bracket,

then tighten the bracket screw (F) into

the center hole of the wall mount.

• Bevor Sie mit der Montage beginnen, prüfen Sie sorgfältig, dass die

Packung alle oben abgebildeten Teile enthält.

• Trennen Sie vor der Montage sämtliche Kabel, die den Zusammenbau

der Komponenten beeinträchtigen können. Achten Sie darauf, dass

alle Schrauben fest angezogen sind, um Schaden an Ihrem Bildschirm

oder Ihrer Einrichtung zu vermeiden.

• Prüfen Sie nach der Montage sorgfältig, dass alle Teile fest verschraubt

sind und sich nicht lösen können, um Schaden an Ihrem Bildschirm

oder

Ihrer Einrichtung zu vermeiden.

1 Verwenden Sie die kleine Wasserwaage (B) wie dargestellt, platzieren

Sie die Wandhalterung (D) an einer vertikalen Oberﬂäche und markieren

Sie die Positionen der beiden Halterungslöcher. Bohren Sie die beiden

Löcher und verwenden Sie dann entweder die beiden Dübel oder

Schrauben (A), um die Halterung an der vertikalen Oberﬂäche zu ﬁxieren.

Richten Sie die Löcher aus und verwenden Sie die vier Montageschrauben

(C), um die Wandhalterung (E) am Bildschirm zu befestigen.

Schieben Sie die Wandhalterung auf die Halteklammer, drehen Sie dann

die Rändelschraube (F) in der Mitte der Wandhalterung fest.

Die Speziﬁkationen ﬁnden Sie auf manhattan-products.com.

2 3

manhattan-products.com

Important: Read before use.

Importante: Leer antes de usar.

Produktspecifikationer

Varumärke:	Manhattan
Kategori:	Inte kategoriserad
Modell:	422840
Vikt:	470 g
Bredd:	120 mm
Höjd:	120 mm
Maximal skärmstorlek:	22 "
Minsta skärmstorlek:	10 "
Maxvikt:	15 kg
Produktens färg:	Svart
bruksanvisning:	Ja
Material, hölje:	Rostfritt stål
Monteringssätt:	Vägg
Harmonized System (HS)-kod:	85299097
Antal displayer som stöds:	1
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	100 x 100 mm
Färgdjup (max):	35.7 mm
