Sida 1/5

Marmitek X-10

Fasekoppelaar/Repeater

type FKX40

STATUS 1

PROGRAM

STATUS 1

RECEIVE 1

RECEIVE 2

Phase Coupler/Repeater

FKX40

L1 L2 L3 N

RECEIVE 3

Marmitek X-10

Fasekoppelaar FKX40

Functie

De fase-koppelaar koppelt Marmitek X-10 commando's, die via

de ene fase binnenkomen, door op de andere twee fasen.

Daarbij worden de Marmitek X-10 commando's versterkt op alle

fasen verzonden.

Pas op! Eerst de spanning

uitschakelen voordat u met

de montage begint.

De FKX40 Fasekoppelaar/ Repeater is

een DIN rail module en dient in een

groepenkast te worden gemonteerd.

Montage

De fase-koppelaar dient op de

afgaande zijde van een 3-fasen

installatieautomaat (3p+N) met een

maximale nominaalstroom van 16 A

te worden aangesloten (zie figuur 1).

Let op! De klemmen van de

FKX40 zijn niet geschikt om

als aftakpunt naar andere groepen

of belastingen te gebruiken. Het aan -

sluiten anders dan weergegeven in

figuur 1 is derhalve niet toegestaan.

Installatie/montage

STATUS 1

PROGRAM

STATUS 1

RECEIVE 1

RECEIVE 2

Phase Coupler/Repeater

FKX40

L1 L2 L3 N

RECEIVE 3

L1 L2 L3 N

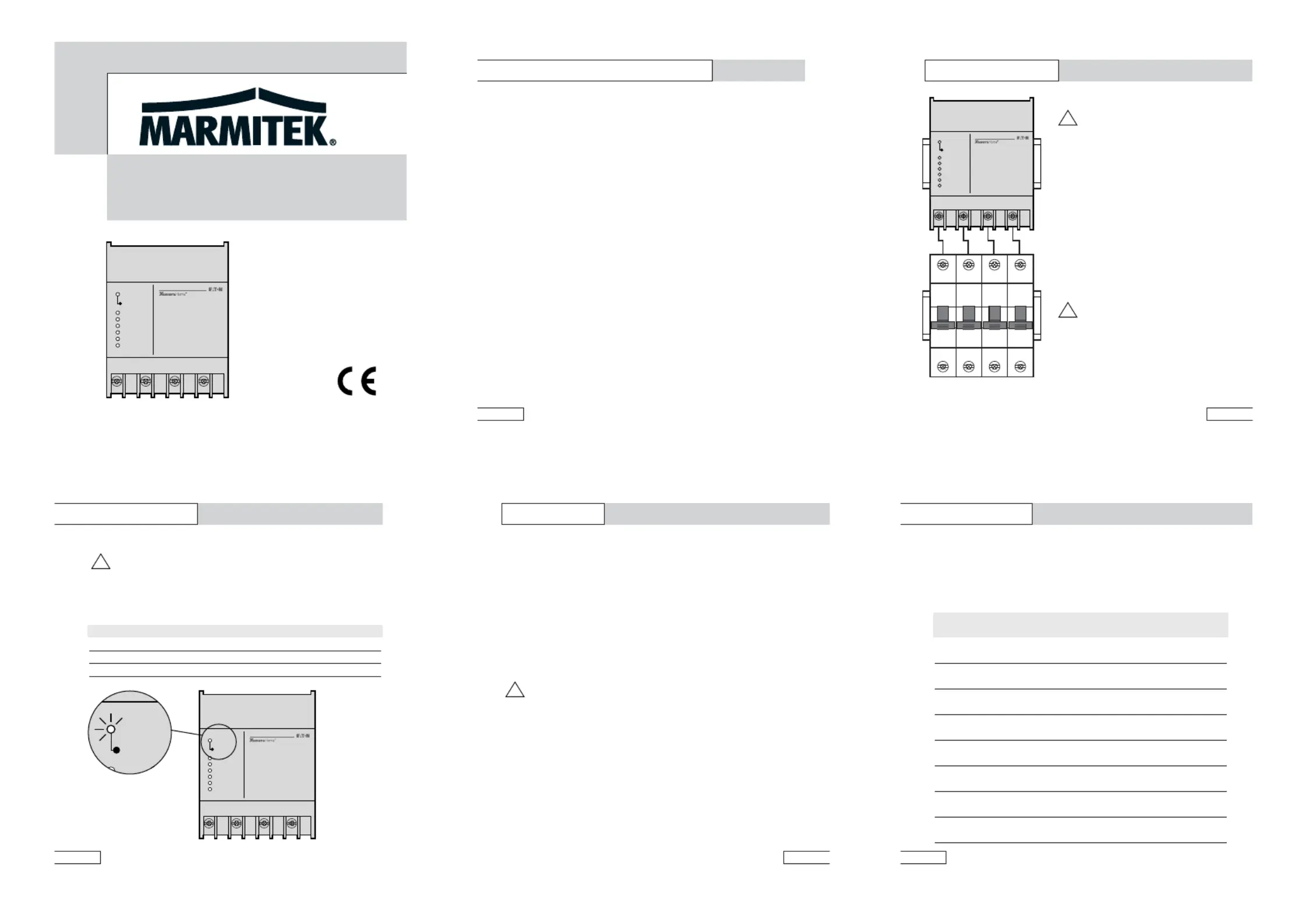

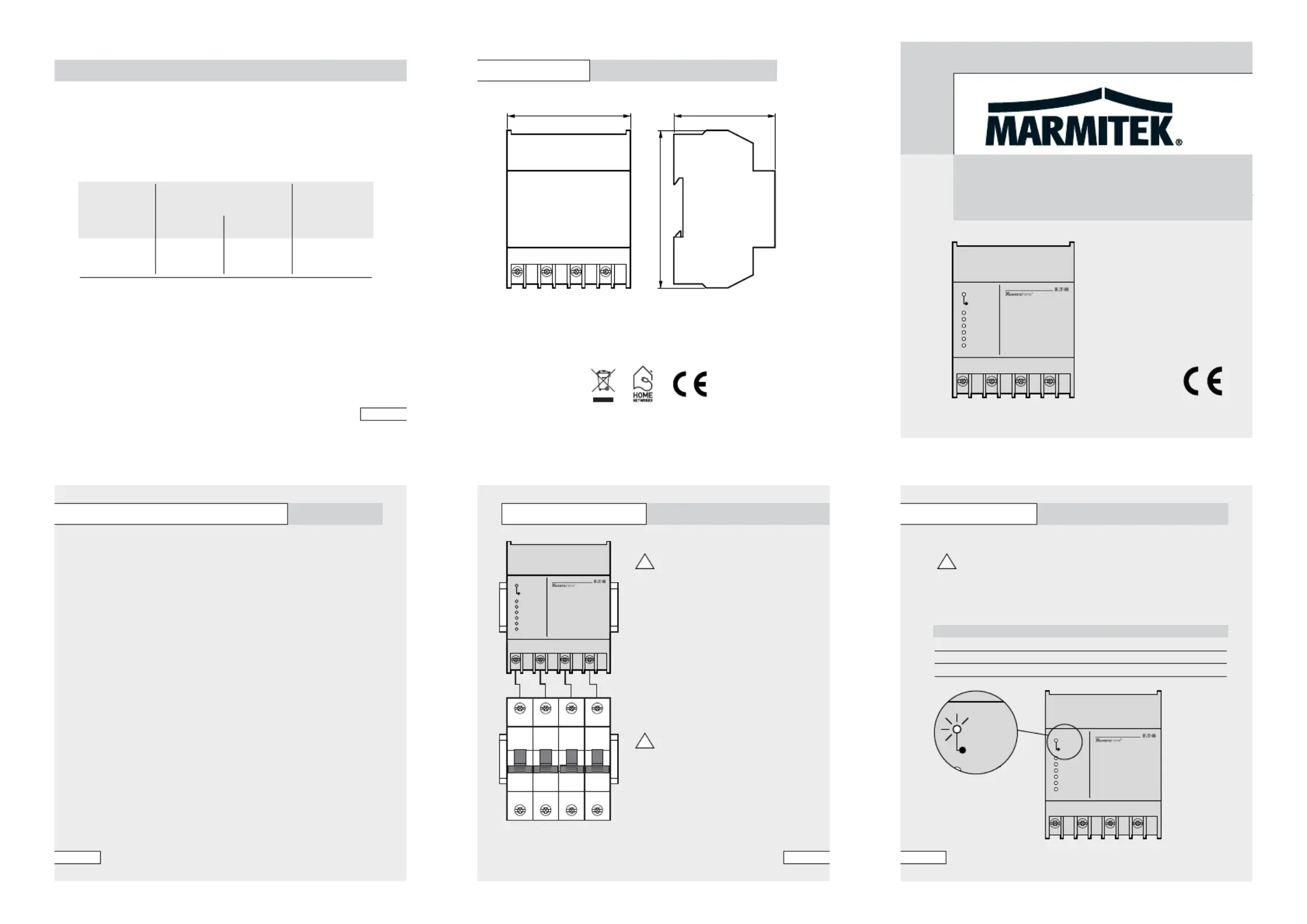

Figuur 1.

In bedrijf nemen

Pas op! Vermijdt het aanraken van stroomvoerende

delen. Sluit de groepenkast alvorens de spanning in

te schakelen.

Zodra de spanning weer wordt ingeschakeld zal de gele LED (bij

program) eens in de drie seconden oplichten (zie figuur 2).

LED Functie van de LED's

Program (geel) Knippert eens in de 3 seconden.

Status (groen) Knippert per verzonden data pakket op deze fase.

Receive (rood) Knippert per ontvangen data pakket op deze fase.

STATUS 1

PROGRAM

STATUS 1

RECEIVE 1

RECEIVE 2

Phase Coupler/Repeater

FKX40

L1 L2 L3 N

RECEIVE 3

STATU

PROGRAM

Figuur 2.

Standaard instellingen

De fasekoppelaar zal standaard, vanuit de fabrieksinstellingen,

automatisch de Marmitek X-10 commando's van de ene fase

doorkoppelen naar de overige fasen. Hierbij zullen de signalen

met het maximale zendniveau (versterkt) op alle fasen worden

verstuurd. In de meeste gevallen zal de fasekoppelaar in de

standaard instelling het best functioneren. Onder bepaalde

specifieke omstandigheden kan het echter nodig zijn de

instelling te wijzigen.

Let op! Wij adviseren u om de instellingen van de

fasekoppelaar bij twijfel niet te wijzigen.

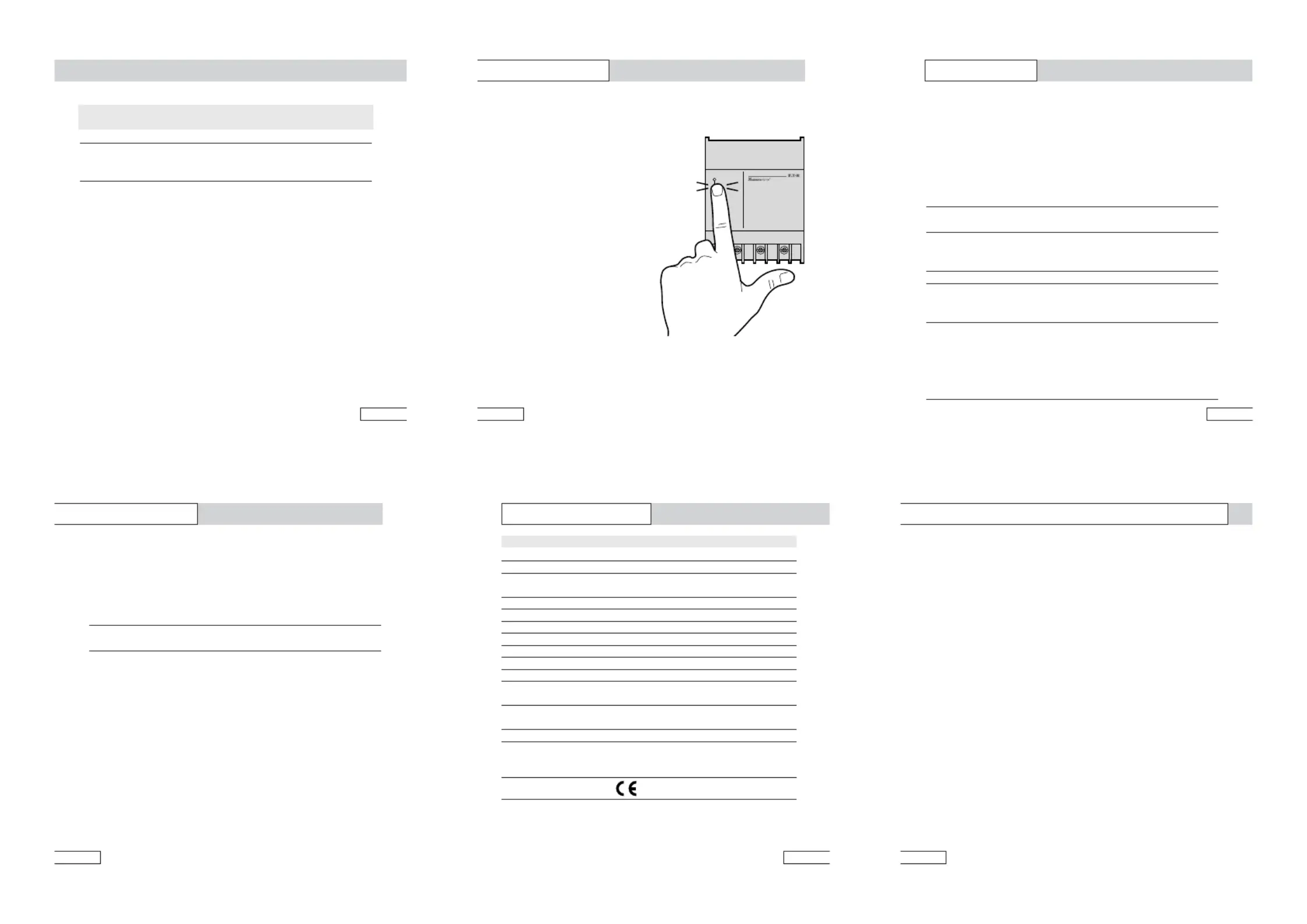

Programmeren

Wijzigen van de instellingen van de FKX40

Slechts onder bepaalde omstandigheden kan het noodzakelijk

zijn om de instellingen van de fasekoppelaar te veranderen.

De volgende programmeer instellingen zijn mogelijk:

Standaard Optioneel Setup LED

Commando's Indicatie

Repeater

2 x ABright Status LED 1: AAN

Fase 1 AAN*)

Repeater

2 x ADim Status LED 1: UIT

Fase 1 UIT

Repeater

2 x BBright Status LED 2: AAN

Fase 2 AAN*)

Repeater

2 x BDim Status LED 2: UIT

Fase 2 UIT

Repeater

2 x CBright Status LED 3: AAN

Fase 3 AAN*)

Repeater

2 x CDim Status LED 3: UIT

Fase 3 UIT

Koppelaar

2 x ON Receive LED 1: AAN

functie AAN*)

Koppelaar

2 x OFF Receive LED 1: UIT

functie UIT
