RS7-HR

Installation Guide

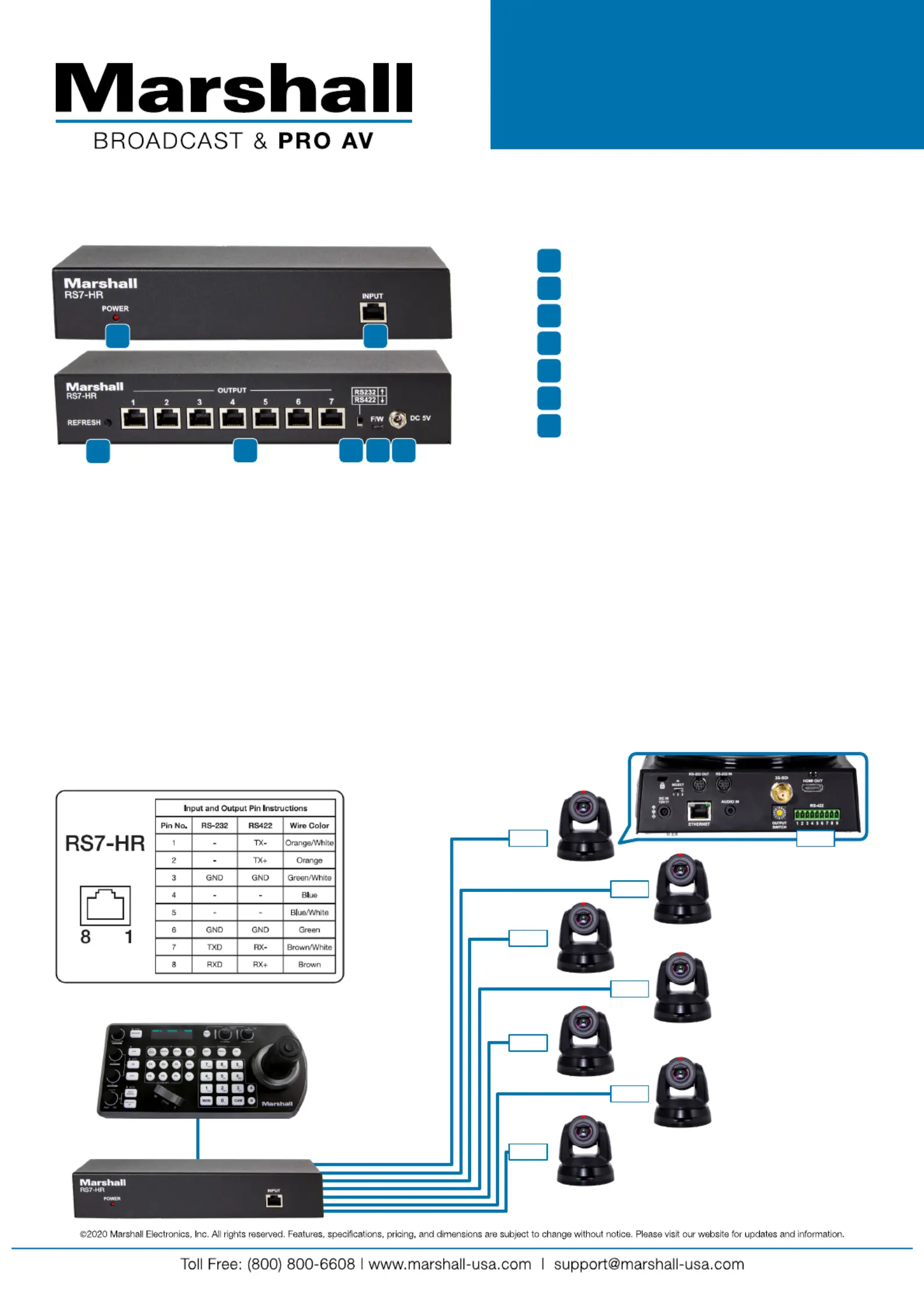

HARDWARE OVERVIEW

RS7-HR CONNECTION

4 5 6 7

Power Indicator

Controller Input

Connection refresh

Output Connection

RS232 / RS422 Selector

Firmware Service Port

DC Power Connection

The RS7-HR can be set on a desk top or you can use the included 1RU rack ears to install a rack.

Please note the following:

• Before connecting your equipment please select RS232 or RS422 on the back of the unit

• Connect your controller to the Input connection on the front of the RS7-HR using a Cat 5/6 cable

• On the back of the RS7-HR connect your Cat 5/6 cables from the RS7-HR to each camera (you

may need optional CV620-CABLE-07 Adapters for RS232)

• You will now connect power to the RS7-HR, you will see a red indicator light appear on the front

of the unit, now you will push the refresh button once

• If you disconnect a camera or add a camera you will need to push the refresh button again

RS232 / RS422 Pin Instructions

VS-PTC-IP

RS7-HR

RS422

Cat 6

RS422
