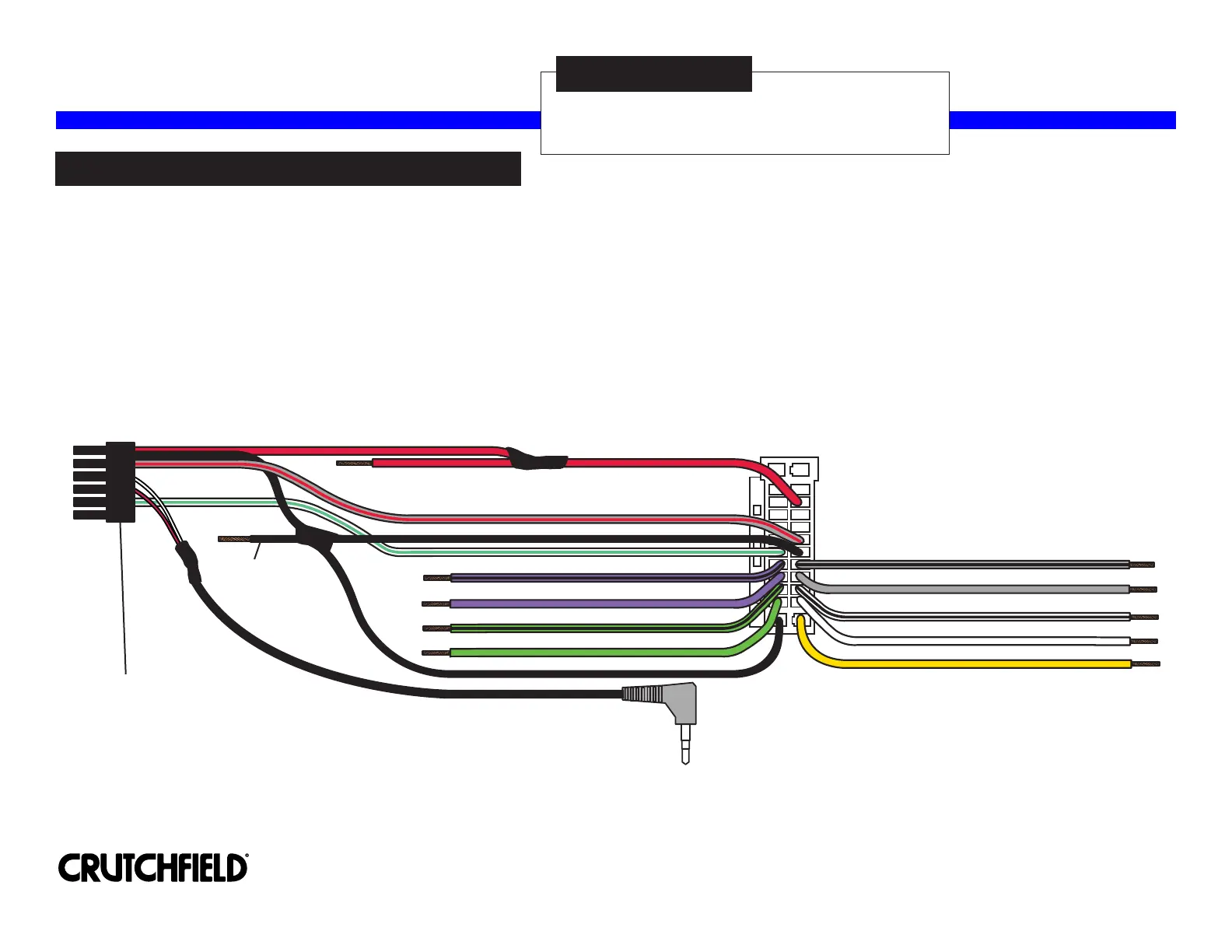

Sida 1/3
Black -
Chassis Ground
Yellow - 12 Volts Constant Power
Receiver Wiring Adaptor
120 70-1731
Revision 03/21/18
STEP 1 -- MATCH & CONNECT WIRES
*120701731*
IMPORTANT
Before starting, compare items on your invoice with items
received. Thoroughly check packing materials. If an item
is missing, please call
Crutchfield at 1-888-955-6000.
Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your
new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.
Individually tape off any unused wires.
Make final wiring connections following instructions on page 3.
Continue with these instructions to match and connect wires on the next page.
A.
B.
C.
Copyright 2018 Crutchfield Corporation
Steering Wheel Control Output (SWC)
Red - 12 Volts Switched Power
White - Left Front Speaker Positive
Violet - Right Rear Speaker Positive
Green - Left Rear Speaker Positive
Gray - Right Front Speaker Positive
Gray/Black - Right Front Speaker Negative
White/Black - Left Front Speaker Negative
Violet/Black - Right Rear Speaker Negative
Green/Black - Left Rear Speaker Negative
Pre-wired harness for use with the
120ASWC1. Use the 3.5mm 2-wire
adaptor included in the 120ASWC1 for
JVC and Kenwood with the Blue/Yellow
steering wheel control input wire.
Connect the Brown wire on the adaptor
to the Blue/Yellow wire.
