Red - 12 Volts Switched Power
Yellow - 12 Volts Constant Power
Orange/White - Illumination
Gray - Right Front Speaker Positive
White - Left Front Speaker Positive
Green - Left Rear Speaker Positive
Violet - Right Rear Speaker Positive
Gray/Black - Right Front Speaker Negative
White/Black - Left Front Speaker Negative
Green/Black - Left Rear Speaker Negative
Violet/Black - Right Rear Speaker Negative
Receiver Wiring Adaptor
120 70-1785
Revision 05/12/20
*120701785*
IMPORTANT
Before starting, compare items on your invoice with items
received. Thoroughly check packing materials. If an item
is missing, please call
Crutchfield at 1-888-955-6000.

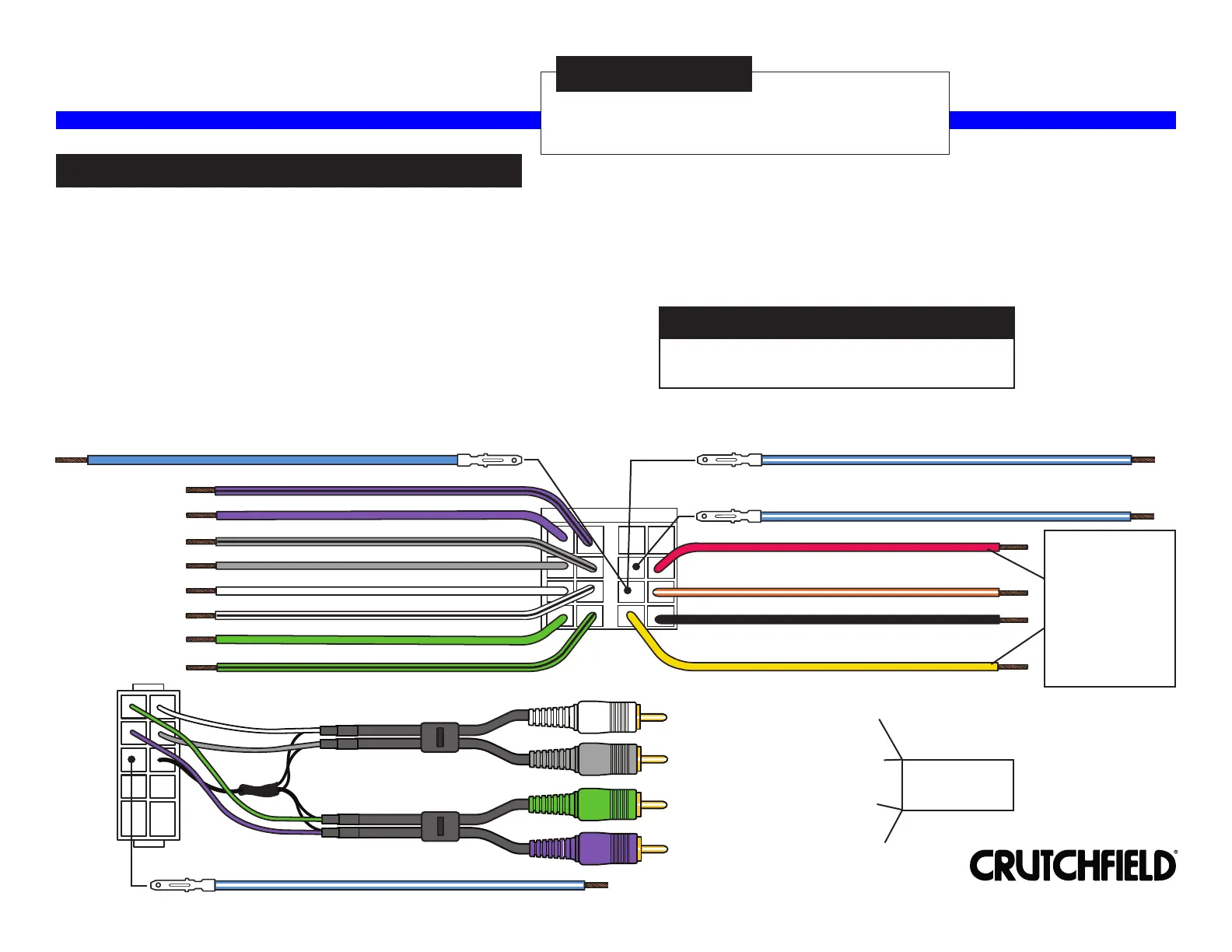

STEP 1 -- MATCH & CONNECT WIRES
Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your
new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.
Individually tape off any unused wires.
Make final wiring connections following instructions on page 3.
A.
B.
C.
Please see the vehicle application chart on
page 2 before making ANY wiring connections.
READ FIRST
Black - Chassis Ground
Copyright 2020 Crutchfield Corporation
White - Left Front Channel
Gray - Right Front Channel
Green - Left Rear Channel
Violet - Right Rear Channel
Blue - Porsche Antenna Turn-On
Blue - Audi (not used)
Blue/White - Audi Amplifier Turn-On
Blue/White - Porsche Amplifier Turn-On
Blue/White - Volkswagen Amplifier Turn-On
Blue - Volkswagen Antenna Turn-On
Functions of the Red
and Yellow wires
are reversed in
Porsche vehicles.
Some vehicles don't
have 12V Switched
Power. See the note
on page 2 for more
details.
Connect to RCA
preamp outputs
of new receiver.
