Modul IP20, IP44 AP-Gehäuse unbestückt

Modul IP20, IP44 surface mount housings unequipped

Modul IP20, IP44 boîtiers en saillie non équipés

1309430003-E, 1309430003KE, 1309450003-E

Montagehinweis für den Installateur

Mounting note for the installer

Notice d‘installation pour l‘installateur

de

en

fr

Beschreibung

• IP44 oder IP20 Aufputzgehäuse für zwei Einzelmodule der

Bauform Modul oder Keystone

• 1309430003-E, 1309430003KE:

IP44-Schutz nur im geschlossenen Zustand

(ohne gesteckte Patchkabel)

• 1309450003-E:

IP20-Schutz, Gehäusedeckel bleibt bei gesteckten

Patchkabeln geschlossen

• Kabelzuführung für ein oder zwei Kabel von oben

• bruchsicher

• Farbe grau

DEUTSCH

de

ENGLISH

en

FRANÇAIS

fr

Description

• IP44 or IP20 surface-mount housings for two individual

modules in Modul or Keystone design

• 1309430003-E, 1309430003KE:

IP44 protection only with closed cover (without plugged

patch cords)

• 1309450003-E:

IP20 protection, housing cover remains closed with plugged

patch cords

• cable feed for one or two cables from the top

• break-proof

• gray color

Description

• Boîtier IP44 ou IP20 pour montage en saillie pour deux

modules individuels, en format Modul ou Keystone

• 1309430003-E, 1309430003KE :

Indice de protection IP44 seulement en état fermé

(sans cordon de brassage enfiché)

• 1309450003-E :

Indice de protection IP20, le couvercle du boîtier reste

fermer quand les cordons de brassage sont enfichés

• Arrivée pour un ou deux câbles par le haut

• Incassable

• Couleur : gris

Anschlussfehler vermeiden!

Vor dem Anschluss Montageanleitung sorg-

fältig lesen!

Avoid connection errors!

Read installation instructions carefully before

connecting!

Eviter des erreurs de raccordement !

A lire attentivement avant de procéder au

raccordement !

de

en

fr

HINWEIS / NOTE / NOTICE

HINWEIS

Zusätzliche Informationen und weiterführende

Dokumentationen wie Datenblatt, stehen zum

Download unter www.metz-connect.com für Sie

bereit.

1309430003-E

1309430003KE

1309450003-E

NOTE

More detailed information and documentation

such as data sheet are available as download at

www.metz-connect.com

1309430003-E

1309430003KE

1309450003-E

NOTICE

Des informations et documentations supplémen-

taires comme la fiche technique, sont disponibles

pour téléchargement sur www.metz-connect.com.

1309430003-E

1309430003KE

1309450003-E

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Phone +49 7702 533-0 | Fax +49 7702 533-433

Weitere technische Dokumentationen siehe / For more technical documentation see/ Plus de documentation technique à télécharger sur www.metz-connect.com

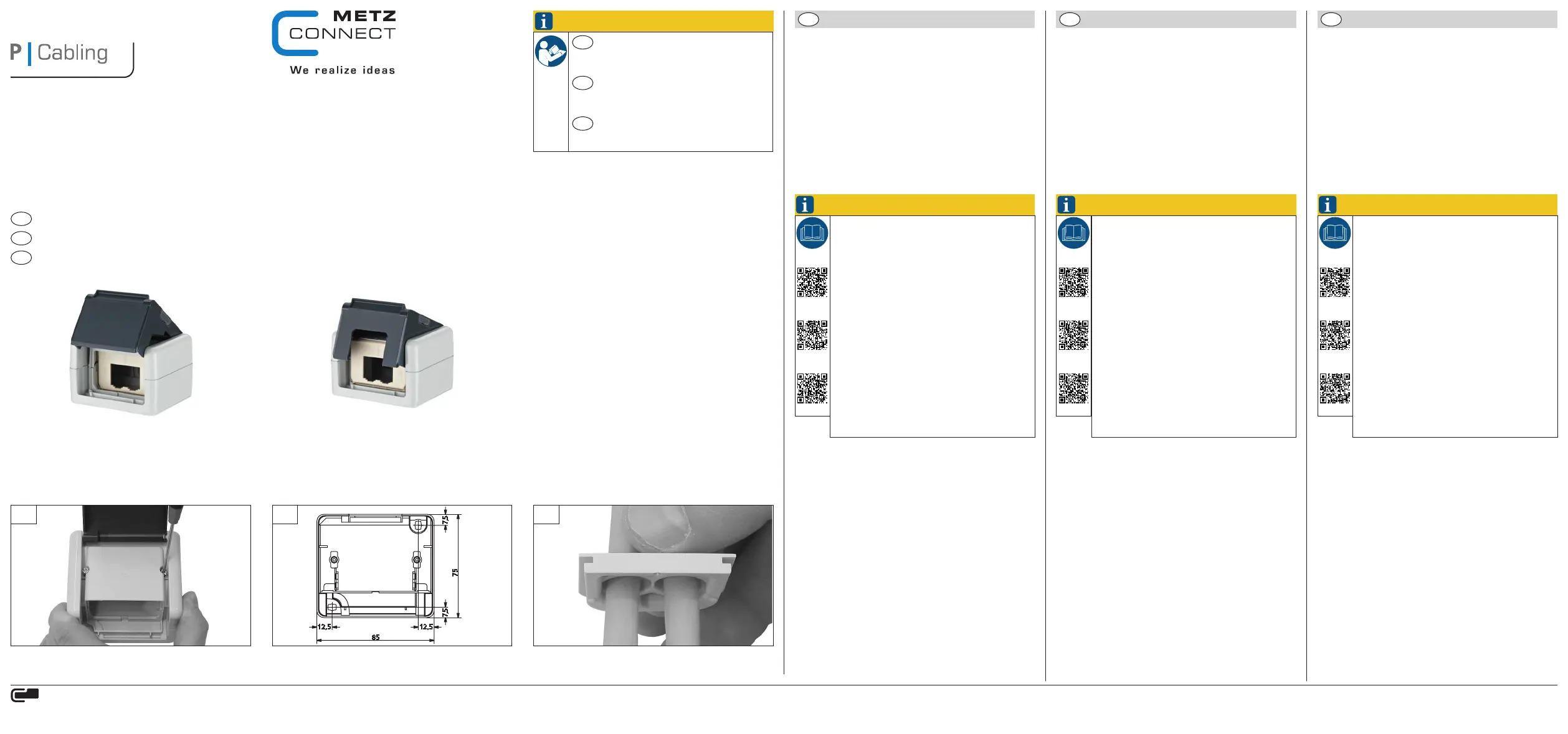

Gehäuse auseinanderschrauben, so dass sämtliche Bauteile

einzeln vorliegen (Abb. 1).

Mit Hilfe des Gehäuseunterteils Bohrlöcher an der

gewünschten Stelle der Wand anzeichnen, bohren und das

Gehäuseunterteil an die Wand schrauben (Abb. 2).

Vor der Kabelkonfektion und Kabelmontage die Dichtungs-

einheit mit den passenden Öffnungen (einfach oder zweifach)

über die anzuschließenden Kabel ziehen (Abb. 3).

Unscrew the housing so that all parts are separated (fig. 1).

Use the housing bottom to mark the holes on the wall, drill

the holes and screw the housing bottom to the wall (fig. 2).

Slip the sealing part with the appropriate holes (for one or

two cables) over the cable(s) before cable preparation and

assembly (fig. 3).

Démonter le boîtier pour avoir les pièces isolées (fig. 1).

Marquer les trous de perçage à l‘aide de la partie inférieure du

boîtier à l‘emplacement voulu au mur, perçer les trous et visser

la partie inférieure du boîtier au mur (fig. 2).

Enfiler la manchette d‘étanchéité avec les ouvertures appro-

priées (une ou deux) sur le(s) câble(s) à raccorder avant de

préparer et raccorder les modules (fig. 3).

9479/899047

Montagevorbereitung / Mounting preparation / Préparation du montage

123

MontagevorbereitungMounting preparationPréparation du montage

1309430003-E, 1309430003KE (Keystone)1309450003-E
