Sida 1/8
microchip.com

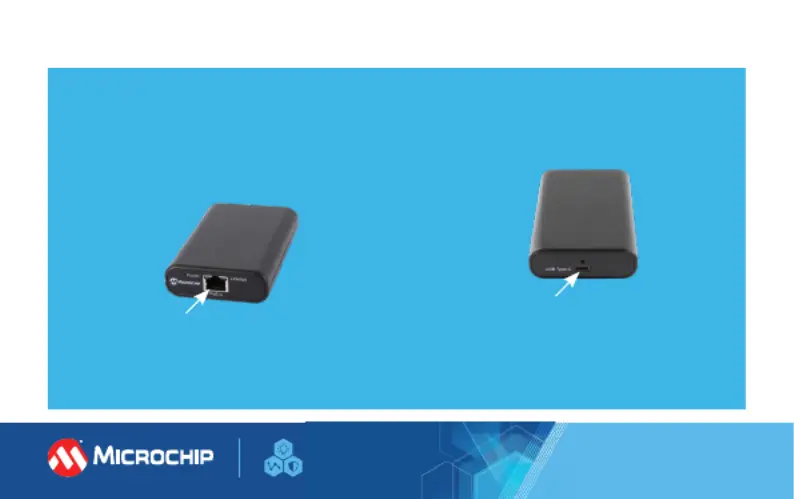

1. Connect an IEEE
®
802.3af/at/bt-compliant
PSE to the PD-USB-DP30’s “PoE IN” RJ45
socket using a standard Cat 5/5e/6 Ethernet
cable. (Note: The maximum allowed length
of the Ethernet cable is 100 meters).
2. Check that the “Power” LED is yellow to
verify that the PD-USB-DP30 is powered on.
3. Connect one side of the supplied USB
Type-C
®
cable to the PD-USB-DP30’s
USB-C socket. (Note: Any USB-C connec-
tion polarity is allowed.)
4. Connect the other side of the USB Type-C
cable to the USB-C powered device.
5. Verify that the USB-C powered device is
getting power from the PD-USB-DP30.
PoE IN
USB-C®
PD-USB-DP30 Quick Start Guide
LED Indicators
LED Appearance Status
Power
No Light
PD-USB-DP30 is:
powered o or powered
on as a dongle
Yellow On
PD-USB-DP30 is powered
on
Link/
Act
No Light No data link
Green On Data link on
Green
Blinking
Data activity on
Specicaons
Data
• PoE IN
• 10/100/1000 Mbps
• USB Type-C
• USB 2.0
• USB 3.1 Gen 1
Power
• PoE IN
• Input Voltage: 42-57 VDC
• Input Current: 1.75A max
• USB Type-C
• 5 /3AVdc
• 9 V /2.61Adc
• 15 V /1.57Adc
• 20 V /1.18Adc
Environmental Informaon:
• Operating Temperature: 0°C to 40°C (32°F to 104°F)
• Operating Humidity: 90% Max (non-condensing)
• Storage Temperature: −20°C to +70°C (−4°F to +158°F)
• Storage Humidity: 95% Max (non-condensing)
• Dimensions: 22.4 mm (H) x 66.8 mm (W) x 105.2 mm (L)
• Weight: 150g
Produktspecifikationer
| Varumärke: | Microchip |
| Kategori: | Inte kategoriserad |
| Modell: | PD-USB |
