ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
AT-52H Bestell-Nr. • Order No. 11.0210
AT-52ST Bestell-Nr. • Order No. 11.0240
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
A-1622.99.02.01.2019
AT-52H
mono
AT-52ST
stereo
Impedanz
Impedance
Impédance
Impedenza
8Ω ±20%
Dämpfungsrichtung
Attenuation direction
Sens atténuation
Direzione di attenuazione
Linksdrehung
counter-clockwise
gauche
girata a sinistra
Drehbereich
Rotation angle
Angle de rotation
Angolo di rotazione
300° ±5°
Dämpfung
Attenuation
Atténuation
Attenuazione
0 dB … ∞
Spitzenbelastbarkeit
Max. power rating
Puissance crête
Potenza di picco
50 W2 × 50 W
Gewindelänge
Thread length
Longueur filetage
Lunghezza filettatura
19 mm
Änderungen vorbehalten.
Subject to technical modification.
Tout droit de modification réservé.
Con riserva di modifiche tecniche.
DeutschEnglish
FrançaisItaliano
L-Regler
Diese Anleitung richtet sich an Selbstbau-Amateure von Laut-
sprecherboxen mit entsprechenden Grundkenntnissen. Bitte
lesen Sie die Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
Der L-Regler ist ein Spannungsteiler (L-Glied) zur Lautstärkeanpas-
sung von 8-Ω-Lautsprechern. Durch seine spezielle Konstruktion mit
zwei über eine Achse einstellbaren Widerständen wird ein gleich-
bleibender Eingangswiderstand erreicht. Der Ausgang eines Verstär-
kers oder einer Frequenzweiche wird dadurch immer mit etwa 8 Ω
belastet, unabhängig von der Einstellung des L-Reglers.
Atténuateur à impédance constante
Cette notice s‘adresse aux non-professionnels avec des connais-
sances de base dans la conception d‘enceintes. Veuillez lire la
présente notice avec attention avant le fonctionnement et
conservez-la pour pouvoir vous y reporter ultérieurement.
L’atténuateur à impédance constante (L-pad) est un diviseur de
tension pour adapter le volume de haut-parleurs 8 Ω. Grâce à sa
construction spécifique avec deux résistances réglables via un axe,
on obtient une résistance d’entrée constante. La sortie d’un amplifi-
cateur ou d’un filtre de fréquences reçoit ainsi toujours une charge
de 8 Ω, indépendamment de la position de l’atténuateur.
Speaker L-Pad
These instructions are intended for non-professionals with basic
knowledge in DIY speaker building. Please read the instructions
carefully prior to operation and keep them for later reference.
This L-pad is a voltage divider (L-network) for matching the volume
of 8 Ω speakers. It features a special design with two resistors con-
trolled by a single shaft so that a constant input resistance is ob-
tained. Thus, regardless of the setting of the L-pad, the output load
of an amplifier or a crossover network will always be approx. 8 Ω.
Attenuatore per altoparlanti
Queste istruzioni sono rivolte a utenti del fai-da-te di casse acu-
stiche che dispongono di determinate conoscenze base. Vi pre-
ghiamo di leggerle attentamente prima della messa in funzione
e di conservarle per un uso futuro.
L‘attenuatore per altoparlanti è un divisore di tensione (L-pad) per
adattare il volume di altoparlanti a 8 Ω. Grazie alla sua costruzione
particolare con due resistenze regolabili tramite un asse si ottiene
una resistenza costante all‘ingresso. L’uscita di un amplificatore o di
un filtro crossover è sempre caricata con 8 Ω circa, indipendente-
mente dalla posizione dell‘attenuatore.
1
3
2
1
3
2
1
3
2
8Ω
8Ω
8Ω

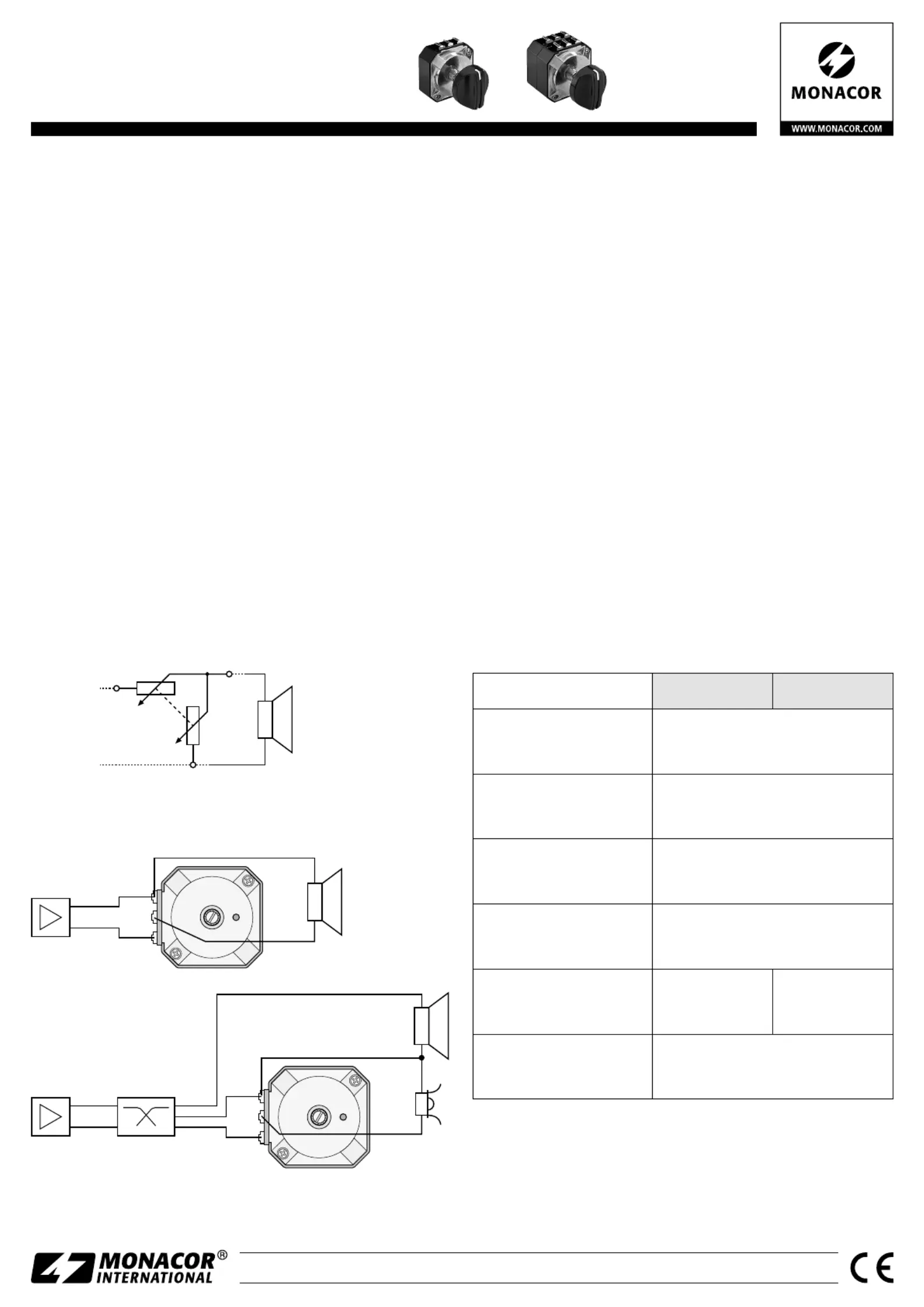

Schaltung • Circuit • Circuit • CircuitoTechnische Daten • Specifications
Caractéristiques techniques • Dati tecnici
Anwendungen • Applications • Utilisations • Applicazioni
Anpassung des Hochtonpegels in einem 2-Wege-Lautsprechersystem
High-range level matching in a 2-way speaker system
Adaptation du niveau d’aigu dans un système haut-parleur 2 voies
Adattamento del livello degli alti in un sistema per altoparlanti a 2 vie
Lautsprecher
Speaker
Haut-parleur
Altoparlante
Eingang
Input
Entrée
Ingresso
Verstärker Frequenzweiche
Amplifier Crossover network
Amplificateur Filtre de fréquences
Amplificatore Filtro crossover
Verstärker
Amplifier
Amplificateur
Amplificatore
Tieftöner
Woofer
Haut-parleur de grave
Woofer
Hochtöner
Tweeter
Haut-parleur d’aigu
Tweeter
8 Ω
8 Ω
