Sida 1/2

ELA-Lautstärkesteller

Bitte lesen Sie diese Anleitung vor der Installation gründlich

durch und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Der Lautstärkesteller ist speziell für den Einsatz in ELA-An -

lagen konzipiert, die mit 100-V-Technik arbeiten. Die maxi-

male Nennbelastbarkeit durch den nachfolgenden Lautspre-

cher bzw. durch die nachfolgende Lautsprechergruppe darf

nicht überschritten werden – siehe Technischen Daten.

Der Lautstärkesteller muss in eine Unterputzdose oder in

eine Aufputzdose (z. B. ATT-200 von MONACOR) eingesetzt

werden.

2 Wichtige Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen erforderlichen Richtlinien der EU

und ist deshalb mit gekennzeichnet.

Das Gerät ist nur zur Verwendung im Innenbereich geeig-

net. Schützen Sie es vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperatur-

bereich 0 – 40 °C).

Lautsprecherleitungen können elektrische Störungen auf-

fangen. Darum sollten sie nur im Abstand von einigen

Metern zu Störquellen (z. B. Dimmer, Lichtschalter) verlegt

werden.

Verwenden Sie für die Reinigung nur ein trockenes, wei-

ches Tuch, auf keinen Fall Chemikalien oder Wasser.

Wird das Gerät zweckentfremdet, nicht fachgerecht ange-

schlossen oder überlastet, kann keine Haftung für daraus

resultierende Sach- oder Personenschäden und keine

Garantie für das Gerät übernommen werden.

3 Elektrischer Anschluss

WARNUNG: Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an den Anschlüssen an.

Die Installation darf nur durch Fachpersonal erfolgen.

Achten Sie auf die richtige Leistungsanpassung. Eine

Überlastung führt zur Beschädigung der Verstärker-

Endstufe und des Lautstärkestellers!

Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur umweltgerech-

ten Entsorgung einem örtlichen Recyclingbetrieb.

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst kom-

plett ausschalten!

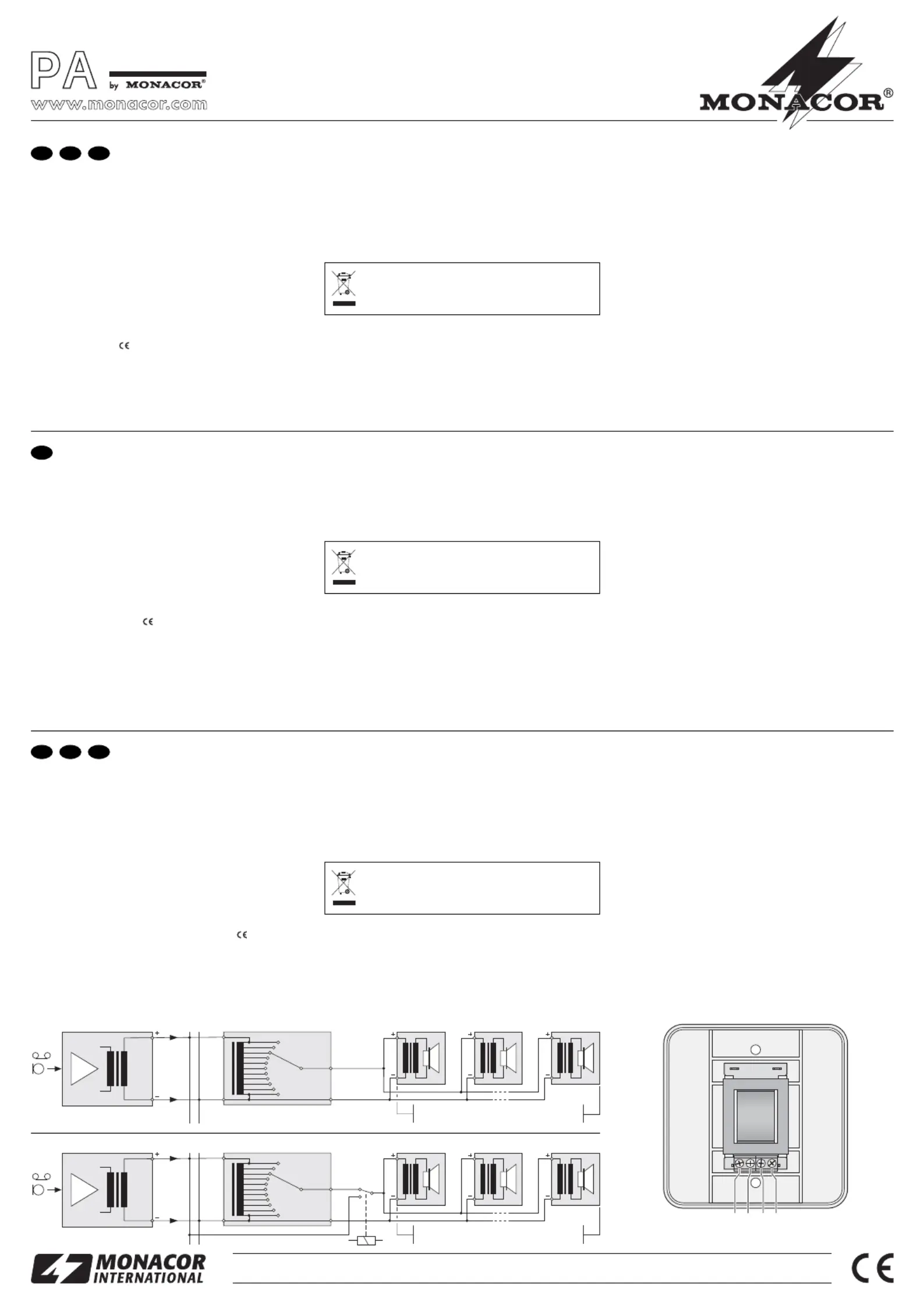

2) Bei Einsatz in einer ELA-Anlage ohne Pflichtempfangs-

schaltung den Lautstärkesteller nach Abb. 1 an schließen.

3) Bei Einsatz in einer ELA-Anlage mit Pflichtempfangs-

schaltung den Lautstärkesteller nach Abb. 2 anschließen.

Bei Betätigung des Relais A in der Verstärkeranlage sind

nun wichtige Durch sagen zu hören, auch wenn der Laut-

stärkesteller auf Minimum steht.

4 Technische Daten

Frequenzbereich: . . . . . . . . . . . . . 50 – 18 000 Hz

Nennbelastbarkeit

ATT-212/WS: . . . . . . . . . . . . . . 12 W

RMS

ATT-224/WS: . . . . . . . . . . . . . . 24 WRMS

ATT-235/WS: . . . . . . . . . . . . . . 35 WRMS

ATT-250/WS: . . . . . . . . . . . . . . 50 WRMS

ATT-2100/WS: . . . . . . . . . . . . . 100 WRMS

Einsatztemperatur: . . . . . . . . . . . . 0 – 40 °C

Abmessungen: . . . . . . . . . . . . . . . 85 × 85 × 71 mm

Einbautiefe: . . . . . . . . . . . . . . . . . . 42 mm

Änderungen vorbehalten.

PA Attenuator

Please read these operating instructions carefully prior to in-

stallation and keep them for later reference.

1 Applications

The attenuator is specially designed for use in PA systems

operating with 100 V technique. The maximum nominal load

by the following speakers or by the following speaker group

must not be exceeded – see specifications.

The attenuator must be installed into a flush socket or into

a surface socket (e. g. MONACOR ATT-200).

2 Safety Notes

The unit corresponds to all required directives of the EU and

is therefore marked with .

The unit is suitable for indoor use only. Protect it against

dripping water and splash water, high air humidity, and heat

(admissible ambient temperature range 0 – 40 °C).

Speaker cables are susceptible to electrical interference.

Therefore, it is recommended to lay them at a distance of

several metres to sources of interference (e. g. dimmers,

light switches).

For cleaning only use a dry, soft cloth; never use chemicals

or water.

No guarantee claims for the unit and no liability for any re-

sulting personal damage or material damage will be ac-

cepted if the unit is used for other purposes than originally

intended, if it is not connected in an expert way, or if it is

overloaded.

3 Electrical Connection

WARNING: During operation, there is a hazard of con-

tact with a voltage of up to 100 V at the connections.

Installation must be carried out by skilled personnel

only.

Pay attention to the correct power matching. An over-

load will result in damage of the power amplifier and of

the attenuator!

If the unit is to be put out of operation definitively,

take it to a local recycling plant for a disposal which

is not harmful to the environment.

1) If the PA system is switched on, switch it off completely

first!

2) Connect the attenuator according to fig. 1 for the use in a

PA system without emergency priority line.

3) Connect the attenuator accord ing to fig. 2 for the use in a

PA system with emergency priority line. While actuating

the relay A in the amplifier system, important announce-

ments can now be heard, even if the attenuator is set to

minimum.

4 Specifications

Frequency range: . . . . . . . . . . . . . 50 – 18 000 Hz

Power rating

ATT-212/WS: . . . . . . . . . . . . . . 12 W

RMS

ATT-224/WS: . . . . . . . . . . . . . . 24 WRMS

ATT-235/WS: . . . . . . . . . . . . . . 35 WRMS

ATT-250/WS: . . . . . . . . . . . . . . 50 WRMS

ATT-2100/WS: . . . . . . . . . . . . . 100 WRMS

Ambient temperature: . . . . . . . . . . 0 – 40 °C

Dimensions: . . . . . . . . . . . . . . . . . 85 × 85 × 71 mm

Mounting depth: . . . . . . . . . . . . . . 42 mm

Subject to technical modification.

Atténuateur Public Adress

Veuillez lire la présente notice avec attention avant lʼinstallation

et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités dʼutilisation

Lʼatténuateur est spécialement conçu pour une utilisation

dans les systèmes de Public Adress avec technique ligne

100 V. La puissance nominale maximale par le haut-parleur

suivant ou le groupe de haut-parleurs suivants ne doit pas

être dépassée : voir caractéristiques techniques.

Lʼatténuateur doit être placé dans une prise encastrée ou

dans une prise en saillie (par exemple ATT-200 de MONACOR).

2 Conseils dʼutilisation

Lʼappareil répond à toutes les directives nécessaires de

lʼUnion européenne et porte donc le symbole .

Lʼappareil nʼest conçu que pour une utilisation en intérieur.

Protégez-le des éclaboussures, de tout type de projections

dʼeau, de lʼhumidité élevée et de la chaleur (tem pérature

ambiante admissible 0 – 40 °C).

Les câbles haut-parleurs sont sensibles aux interférences

électriques. Il convient de les placer à une distance de

quelques mètres des sources dʼinterférences (par exemple

dimmers, interrupteurs lumineux).

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun

cas de produits chimiques ou dʼeau.

Nous déclinons toute responsabilité en cas de dommages

corporels ou matériels résultants si lʼappareil est utilisé

dans un but autre que celui pour lequel il a été conçu, sʼil

nʼest pas correctement branché ou sʼil y a surcharge ; de

même, la garantie deviendrait caduque.

3 Branchement électrique

AVERTISSEMENT : pendant le fonctionnement, une

tension de 100 V au plus est présente aux bornes !

Seul un technicien spécialisé est habilité à effectuer

lʼinstallation. Faites attention à lʼadaptation correcte de

la puissance. Une surcharge peut endommager l'am-

plificateur et lʼatténuateur !

Lorsque lʼappareil est définitivement retiré du ser-

vice, vous devez le déposer dans une usine de re-

cyclage de proximité pour contribuer à son élimina-

tion non polluante.

1) Si lʼinstallation de Public Adress est allumée, éteignez-la

tout dʼabord complètement.

2) Pour une utilisation dans une installation de Public Ad-

dress sans ligne de priorité, reliez lʼatténuateur selon le

schéma 1.

3) Dans le cas inverse, reliez lʼatténuateur selon le schéma 2.

Lorsquʼon active le relais A dans le système dʼampli, on

peut entendre des annonces importantes, même si lʼatté-

nuateur est sur le minimum.

4 Caractéristiques techniques

Bande passante : . . . . . . . . . . . . . 50 – 18 000 Hz

Puissance nominale

ATT-212/WS : . . . . . . . . . . . . . . 12 W

RMS

ATT-224/WS : . . . . . . . . . . . . . . 24 WRMS

ATT-235/WS : . . . . . . . . . . . . . . 35 WRMS

ATT-250/WS : . . . . . . . . . . . . . . 50 WRMS

ATT-2100/WS : . . . . . . . . . . . . . 100 WRMS

Température de fonc. : . . . . . . . . . 0 – 40 °C

Dimensions : . . . . . . . . . . . . . . . . . 85 × 85 × 71 mm

Profondeur montage : . . . . . . . . . . 42 mm

Tout droit de modification réservé.

ATT-212/WS Best.-Nr. 17.3670

ATT-224/WS Best.-Nr. 17.3680

ATT-235/WS Best.-Nr. 17.0580

ATT-250/WS Best.-Nr. 17.0590

ATT-2100/WS Best.-Nr. 17.2610

100V

ATT-2 . . / WSAmp.

Volume

100V Audio Line

ATT-250/WS: max. 50 WRMS

ATT-2100/WS: max. 100 WRMS

4 OUT+

IN+ 1

Speaker 1 Speaker 2 Speaker …

3 OUT

ATT-212/WS: max. 12 WRMS

ATT-224/WS: max. 24 WRMS

ATT-235/WS: max. 35 WRMS

100V

ATT-2 . . / WSAmp.

Volume

100V Audio Line

Speaker 1 Speaker 2 Speaker …

ATT-250/WS: max. 50 WRMS

ATT-2100/WS: max. 100 WRMS

4 OUT+

IN+ 1

3 OUT

ATT-212/WS: max. 12 WRMS

ATT-224/WS: max. 24 WRMS

ATT-235/WS: max. 35 WRMS

F B CH

D A CH





MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

100V

OUT



Produktspecifikationer

Varumärke:	Monacor
Kategori:	Kontroller
Modell:	ATT-224/WS
Vikt:	160 g
Bredd:	85 mm
Djup:	85 mm
Höjd:	66 mm
Modell:	Vridbart volymreglage
Produktens färg:	Vit
Effekt:	24 W
Frekvensområde:	20 - 18000 hz
Monteringssätt:	Väggmonterad
Monteringsdjup:	38 mm
