ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ATT-506PEU Bestell-Nr. • Order No. 0173890

ATT-512PEU Bestell-Nr. • Order No. 0173900

ATT-524PEU Bestell-Nr. • Order No. 0173910

ATT-5100PEU Bestell-Nr. • Order No. 0173940

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

A-1424.99.02.08.2021

ATT-506PEU: max. 6 W

ATT-512PEU: max. 12 W

ATT-524PEU: max. 24 W

ATT-5100PEU: max. 100 W

Speaker 1

Volume

Speaker 2 Speaker …

ATT-5..PEU

24 V

Switch Line

100 V

Audio Line

PA Ampliﬁer

Emergency

Switch

24 V

GND 1 GND 1

OUT

GND

+24 V

C 1 0 1μ

K 1

SW 1

20 mA

100 V

Atténuateur Public Adress

Cette notice s’adresse aux installateurs possédant des

connaissances en technique de sonorisation ligne 100 V.

Veuillez lire la présente notice avec attention avant

l‘installation et conservez-la pour pouvoir vous y repor-

ter ultérieurement.

1 Possibilités d’utilisation

L’atténuateur est spécialement conçu pour une utilisation

dans les systèmes de Public Adress avec technique ligne 100 V.

La puissance nominale maximale par le haut-parleur suivant

ou le groupe de haut-parleurs suivants ne doit pas être dépas-

sée : voir caractéristiques techniques. L’atténuateur doit être

placé dans une prise standard encastrée.

2 Conseils de sécurité

L’appareil répond à toutes les directives nécessaires de l’Union

européenne et porte donc le symbole .

•

L’appareil n’est conçu que pour une utilisation en intérieur.

Protégez-le des éclaboussures, de tout type de projections

d’eau, de l’humidité élevée et de la chaleur (température

ambiante admissible 0 – 40 °C).

•

Les câbles haut-parleurs sont sensibles aux interférences

électriques. Il convient de les placer à une distance de

quelques mètres des sources d’interférences (par exemple

dimmers, interrupteurs lumineux).

•

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun

cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de dommages

corporels ou matériels résultants si l’appareil est utilisé dans

un but autre que celui pour lequel il a été conçu, s’il n’est

pas correctement branché ou s’il y a surcharge ; de même,

la garantie deviendrait caduque.

Lorsque l’appareil est déﬁnitivement retiré du

service, éliminez-le conformément aux directives

locales.

3 Branchement électrique

AVERTISSEMENT Pendant le fonctionnement, une tension

dangereuse jusqu’à 100 V au plus est pré-

sente aux bornes ! Seul un technicien spé-

cialisé est habilité à effectuer l’installation.

Faites attention à l’adaptation correcte de la puissance. Une

surcharge peut endommager l‘ampliﬁcateur de puissance

et l’atténuateur!

1) Si l’installation de Public Adress est allumée, éteignez-la

tout d’abord complètement.

2) Connectez l’atténuateur selon le schéma.

3) Le relais prioritaire d’urgence (K 1) peut être activé par une

tension continue 24 V. Ainsi, les annonces importantes sont

audibles via l’installation de Public Adress même si l’atté-

nuateur est sur le minimum.

4 Caractéristiques techniques

Bande passante : . . . . . . . . 50 – 18 000 Hz

Puissance nominale

ATT-506PEU : . . . . . . . . . . 6 W

ATT-512PEU : . . . . . . . . . . 12 W

ATT-524PEU : . . . . . . . . . . 24 W

ATT-5100PEU : . . . . . . . . . 100 W

Relais prioritaire : . . . . . . . .

⎓

24 V, 20 mA

Température de fonc. : . . . 0 – 40 °C

Dimensions : . . . . . . . . . . . . 80 × 80 mm

Profondeur montage : . . . . 45 mm

ATT-5100: 50 mm

Tout droit de modiﬁcation réservé.

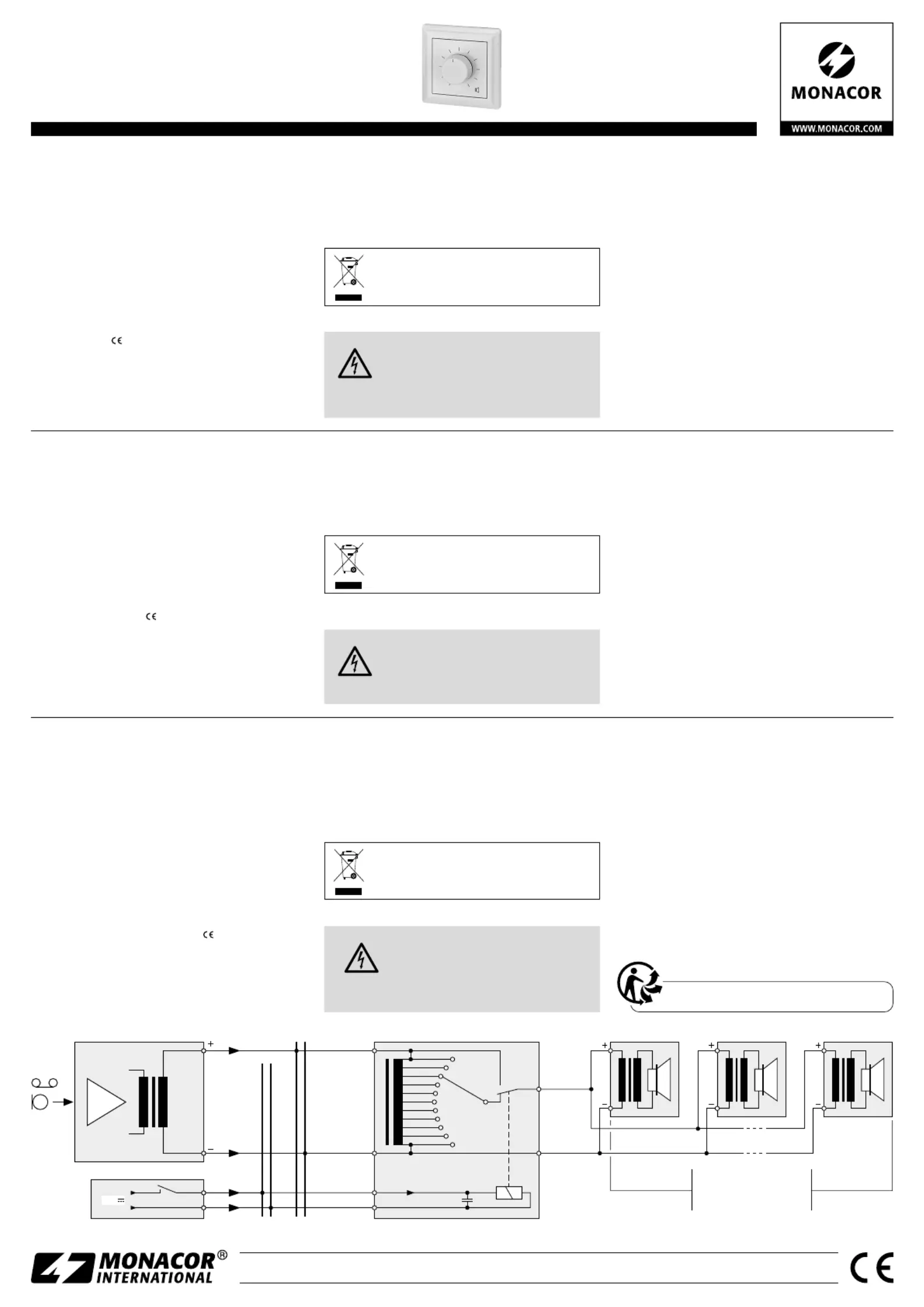

PA Attenuator

These instructions are intended for installers with spe-

ciﬁc knowledge of sound reproduction using 100 V tech-

nology. Please read the instructions carefully prior to

installation and keep them for later reference.

1 Applications

The attenuator is specially designed for use in PA systems op-

erating with 100 V technology. The maximum nominal load by

the following speaker or by the following speaker group must

not be exceeded – see speciﬁcations. The attenuator must be

installed into a standard ﬂush-mounted socket.

2 Safety Notes

The unit corresponds to all relevant directives of the EU and

is therefore marked with .

•

The unit is suitable for indoor use only. Protect it against

dripping water and splash water, high air humidity and heat

(admissible ambient temperature range 0 – 40 °C).

•

Speaker cables are susceptible to electrical interference.

Therefore, it is recommended to lay them at a distance of

several metres to sources of interference (e. g. dimmers,

light switches).

•

For cleaning only use a dry, soft cloth; never use chemicals

or water.

•

No guarantee claims for the unit and no liability for any

resulting personal damage or material damage will be

accepted if the unit is used for other purposes than orig-

inally intended, if it is not correctly connected, or if it is

overloaded.

If the unit is to be put out of operation deﬁni-

tively, dispose of the unit in accordance with local

regulations.

3 Electrical Connection

WARNING During operation, there is a hazard of contact

with a dangerous voltage of up to 100 V at the

connections. Installation must be carried out by

skilled personnel only.

Observe the correct power matching. Overload will damage

the power ampliﬁer and the attenuator!

1) If the PA system is switched on, switch it off completely

ﬁrst!

2) Connect the attenuator according to the ﬁgure.

3) The emergency priority relay (K 1) can be activated by a

24 V DC voltage. Thus, important announcements can be

heard via the PA system, even if the attenuator is set to

minimum.

4 Speciﬁcations

Frequency range: . . . . . . . . 50 – 18 000 Hz

Power rating

ATT-506PEU: . . . . . . . . . . 6 W

ATT-512PEU: . . . . . . . . . . 12 W

ATT-524PEU: . . . . . . . . . . 24 W

ATT-5100PEU: . . . . . . . . . 100 W

Emergency priority relay: . .

⎓

24 V, 20 mA

Ambient temperature: . . . . 0 – 40 °C

Dimensions: . . . . . . . . . . . . 80 × 80 mm

Mounting depth: . . . . . . . . 45 mm

ATT-5100: 50 mm

Subject to technical modiﬁcation.

ELA-Lautstärkesteller

Diese Anleitung richtet sich an Installateure mit Fach-

kenntnissen in der 100-V-Beschallungstechnik. Bitte

lesen Sie die Anleitung vor der Installation gründlich

durch und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Der Lautstärkesteller ist speziell für den Einsatz in ELA-Anlagen

konzipiert, die mit 100-V-Technik arbeiten. Die maximale Nenn-

belastbarkeit durch den nachfolgenden Lautsprecher bzw.

durch die nachfolgende Lautsprechergruppe darf nicht über-

schritten werden – siehe Technischen Daten. Der Lautstärkestel-

ler muss in eine Standard-Unterputzdose eingesetzt werden.

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richtlinien der EU und

trägt deshalb das -Zeichen.

•

Das Gerät ist nur zur Verwendung im Innenbereich ge-

eignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbe-

reich 0 – 40 °C).

•

Lautsprecherleitungen können elektrische Störungen auf-

fangen. Darum sollten sie nur im Abstand von einigen

Metern zu Störquellen (z. B. Dimmer, Lichtschalter) verlegt

werden.

•

Verwenden Sie für die Reinigung nur ein trockenes, weiches

Tuch, auf keinen Fall Chemikalien oder Wasser.

•

Wird das Gerät zweckentfremdet, nicht fachgerecht ange-

schlossen oder überlastet, kann keine Haftung für daraus re-

sultierende Sach- oder Personenschäden und keine Garantie

für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genom-

men werden, entsorgen Sie es gemäß den ört-

lichen Vorschriften.

3 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährliche Span-

nung bis 100 V an den Anschlüssen an. Die

Installation darf nur durch Fachpersonal erfol-

gen.

Achten Sie auf die richtige Leistungsanpassung. Eine Über-

lastung führt zur Beschädigung der Verstärker-Endstufe

und des Lautstärkestellers!

1) -Falls die ELA-Anlage eingeschaltet ist, diese zuerst kom

plett ausschalten!

2) Den Lautstärkesteller entsprechend der Abbildung an-

schließen.

3) Das Pﬂichtempfangsrelais (K 1) kann durch eine 24-V-Gleich-

spannung aktiviert werden. Dadurch sind wichtige Durch-

sagen über die ELA-Anlage zu hören, auch wenn der Laut-

stärkesteller auf Minimum steht.

4 Technische Daten

Frequenzbereich: . . . . . . . . 50 – 18 000 Hz

Nennbelastbarkeit

ATT-506PEU: . . . . . . . . . . 6 W

ATT-512PEU: . . . . . . . . . . 12 W

ATT-524PEU: . . . . . . . . . . 24 W

ATT-5100PEU: . . . . . . . . . 100 W

Pﬂichtempfangsrelais: . . . .

⎓

24 V, 20 mA

Einsatztemperatur: . . . . . . . 0 – 40 °C

Abmessungen: . . . . . . . . . . 80 × 80 mm

Einbautiefe: . . . . . . . . . . . . 45 mm

ATT-5100: 50 mm

Änderungen vorbehalten.

DeutschEnglishFrançais

CARTONS ET EMBALLAGE

PAPIER À TRIER

Produktspecifikationer

Varumärke:	Monacor
Kategori:	Kontroller
Modell:	ATT-506PEU
Vikt:	165 g
Bredd:	80 mm
Djup:	80 mm
Höjd:	67 mm
Tillgångar:	- W
Vattentankens kapacitet:	3.5 l
Form:	Rechthoekig
Modell:	Vridbart volymreglage
Minsta ingående vattentryck:	0.5 bar
Produktens färg:	Vit
Effekt:	6 W
Frekvensområde:	50 - 18000 hz
Monteringssätt:	Väggmonterad
Monteringsdjup:	45 mm
